Номер по Госреестру СИ: 61414-15
61414-15 Газоанализатор - рабочий эталон 1-го разряда
(Ultramat 6Е - CH4-1)
Назначение средства измерений:
Газоанализатор Ultramat 6E - CH4-1 - рабочий эталон 1-го разряда предназначен для измерения объемной доли метана в бинарных газовых смесях состава метан/азот (воздух), метан/гелий и метан/аргон в баллонах под давлением.
Внешний вид.
Газоанализатор - рабочий эталон 1-го разряда
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 374816
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Поверка, 7 МВ 2024-0ЕА00-1 АJ1-ZB04+У20,
Производитель
Изготовитель - Фирма "Siemens AG", подразделение "Siemens SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1012 от 2015.09.01 Об утверждении типов средств измерений
№2346 от 2020.12.31 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Газоанализатор - рабочий эталон 1-го разряда (Ultramat 6Е - CH4-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Siemens AG", подразделение "Siemens SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50718-12 04.07.2027 |
Газоанализаторы лазерные, SITRANS SL Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61414-15 |
Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CH4-1 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61416-15 |
Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CH4-2 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61417-15 |
Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - C3H8 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61418-15 |
Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CO-1 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61420-15 |
Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CO-2 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61421-15 |
Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CH4-3 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Газоанализатор - рабочий эталон 1-го разряда (Ultramat 6Е - CH4-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ в Липецкой области" (62) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Газоанализатор - рабочий эталон 1-го разряда (Ultramat 6Е - CH4-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Липецкий ЦСМ Липецкая область |
3483 | 3483 |
Программное обеспечение
Газоанализатор поставляется с установленным встроенным программным обеспечением, которое в соответствии с разработанным алгоритмом выполняет сбор и обработку результатов измерений, обеспечивает их отображение на пользовательском дисплее и передачу по интерфейсам связи.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
«Ultramat 6 Е» |
|
Номер версии (идентификационный номер) ПО |
V4.8.3 E |
|
Цифровой идентификатор ПО |
недоступен |
|
Другие идентификационные данные, если имеются |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и паспорта;
в виде таблички на лицевую панель газоанализатора .
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе РЭ 154-1-22-МИ1 «Методика измерений объемной доли пропана, метана и оксида углерода с помощью газоанализаторов Ultramat 6E - С3Н8, Ultramat 6E - CH4, Ultramat 6E - CO, входящих в состав рабочего эталона 1-го разряда РЭ 15422-2015, в стандартных образцах состава газовых смесей в баллонах под давлением».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализатору Ultramat 6E - СН4 -1 - рабочему эталону 1-го разряда
-
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
3 Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-1904-2015 «Газоанализатор Ultramat 6E - СН4 -1-рабочий эталон 1-го разряда. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «20» мая 2015 г.
Основные средства поверки:
Газовые смеси - эталоны сравнения в баллонах под давлением компонентного состава метан/азот (воздух), метан/гелий и метан/аргон в соответствии с ГОСТ 8.578-2008.
Заявитель
Открытое акционерное общество «Линде Газ Рус»Адрес: 143900, Московская область, г. Балашиха, ул. Белякова, д.1А
Тел./факс: +7 (495) 777-70-47
E-mail: ru-info@linde.com
Web: www.linde-gas.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
E-mail: info@vniim.ru
Web: www.vniim.ru
Газоанализатор Ultramat 6E - СН4-1 - рабочий эталон 1-го разряда, (далее -газоанализатор) создан на базе газоанализатора Ultramat 6E, внесенного в Госреестр СИ под № 24802-11. Метрологические характеристики газоанализатора улучшены за счет его индивидуальной градуировки по газовым смесям — эталонам сравнения.
Принцип действия газоанализатора - инфракрасный, основанный на избирательном поглощении молекулами определяемого компонента инфракрасного излучения в диапазоне длин волн от 2 до 9 мкм.
Результаты измерений объемной доли метана отображаются на дисплее.
Внешний вид газоанализатора представлен на рисунке 1.
Место пломбирования

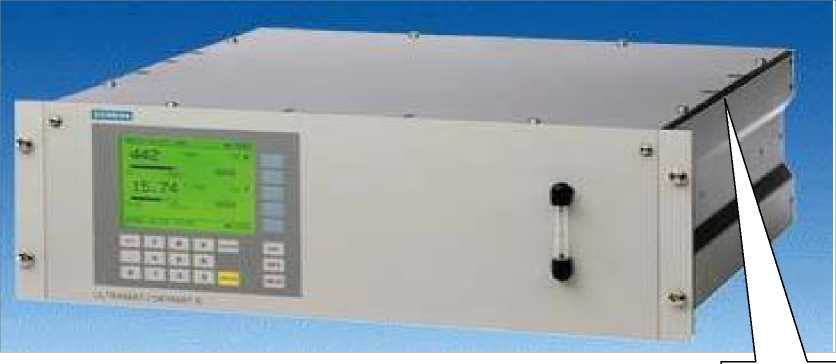

Рисунок 1 - Газоанализатор Ultramat 6E - СН4-1 - рабочий эталон 1-го разряда, внешний вид.
Таблица 3
|
Обозначение |
Наименование |
Количество |
|
Ultramat бЕ-СНд-1-рабочий эталон 1-го разряда |
Газоанализатор Ultramat |
1 шт . |
|
Руководство по эксплуатации |
1 экз. | |
|
МП-242-1904-2015 |
Методика поверки |
1 экз. |
|
Комплект принадлежностей |
1 компл. | |
|
Паспорт |
1 экз. |
1) Диапазоны измерений объемной доли метана и пределы допускаемой относительной
погрешности газоанализатора указаны в таблице 2.
аблица 2
|
Компонентный состав |
Диапазон показаний объемной доли, % |
Диапазон измерений объемной доли, % |
Пределы допускаемой относительной погрешности, §0, % |
|
СН4Ж2 (He, Ar, воздух) |
от 0 до 0,0010 |
от 0,00005 до 0,00010 |
± 10 |
|
св. 0,0001 до 0,0010 |
± 10 | ||
|
от 0 до 0,020 |
св. 0,001 до 0,020 |
± 4 | |
|
от 0 до 0,03 |
св.0,02 до 0,03 |
± 3,5 | |
|
от 0 до 0,3 |
св. 0,03 до 0,1 |
± 2,5 | |
|
св. 0,1 до 0,3 |
± 1,5 |
2) Предел допускаемой вариации показаний газоанализатора равен 0,5 в долях от пределов
допускаемой относительной погрешности.
|
3) |
Время прогрева, мин, не более |
120 |
|
4) |
Напряжение питания от сети переменного тока частотой (50±1) Гц, В: |
(230 ± 23) |
|
5) |
Потребляемая электрическая мощность, В^ А, не более: |
70 |
|
6) |
Габаритные размеры, мм, не более: | |
|
высота |
177 | |
|
ширина |
483 | |
|
длина |
378 | |
|
7) |
Масса, кг, не более: |
21 |
|
8) |
Средний срок службы, лет |
10 |
