Номер по Госреестру СИ: 50718-12
50718-12 Газоанализаторы лазерные
(SITRANS SL)
Назначение средства измерений:
Газоанализатор лазерный SITRASN SL предназначен для автоматического измерения объемной доли кислорода или оксида углерода в технологических и дымовых газовых потоках.

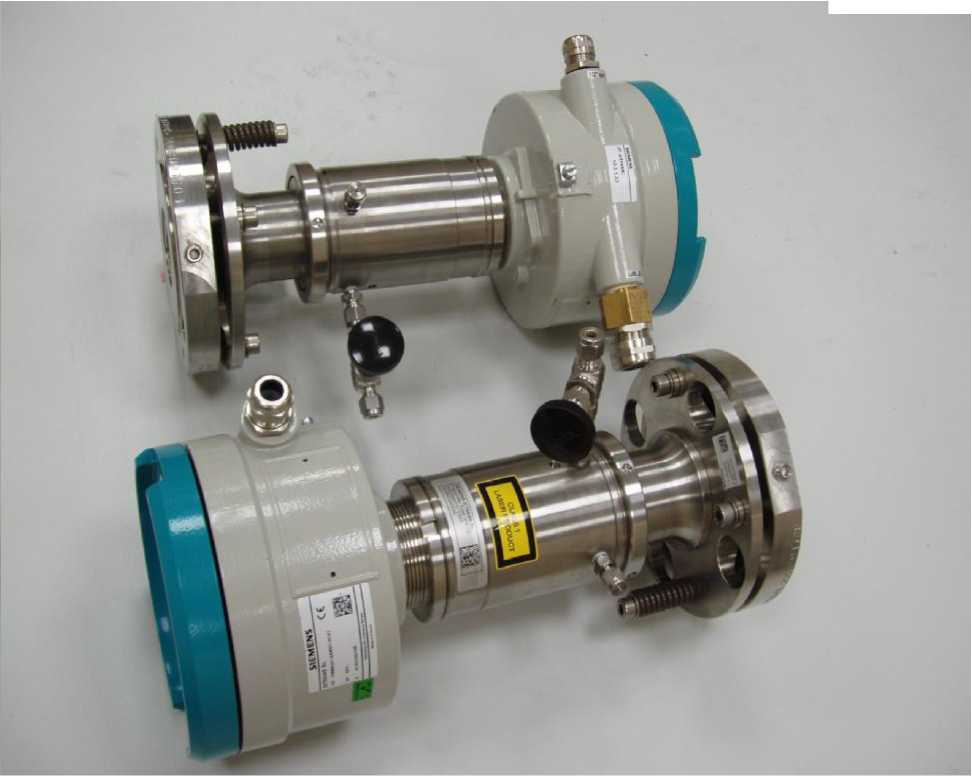

Внешний вид.
Газоанализаторы лазерные
Рисунок № 1
Программное обеспечение
Газоанализатор имеет встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения объемной доли кислорода и оксида углерода в газовых пробах. Программное обеспечение обеспечивает вывод показаний концентрации на дисплей прибора, управление прибором и передачу данных.
Программное обеспечение идентифицируется по запросу пользователя через сервисное меню газоанализатора путем вывода на экран версии программного обеспечения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Sitrans SL |
SISL 2.30.04 |
2.30.04 |
0xE00A |
16 bit CRC/CCITT |
лист № 3 всего листов 5 Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений в газовых потоках приведены в документе «Газоанализатор лазерный SITRANS SL. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализатору лазерному SITRANS SL
-
1 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
3 Техническая документация фирмы «Siemens AG», подразделение «Siemens S.A.S», Франция.
Поверка
Поверкаосуществляется по документу МП-242-1232-2011 «Газоанализатор лазерный SITRANS SL. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в сентябре 2011 г.
Основные средства поверки:
-
- стандартные образцы состава: газовые смеси O2/N2 ГСО 3720-87 и ГСО 3729-87;
-
- стандартные образцы состава: газовые смеси CO/N2 ГСО 3806-87 и ГСО 3816-87.
-
- поверочный нулевой газ - азот особой чистоты по ГОСТ 9293-74.
Изготовитель
фирма «SIMENS AG», подразделение «SIEMENS S.A.S.», Франция
Адрес: 1 Chemin de la Sandlach, F-67506, Haguenau, Cedex, France.
Заявитель
ООО "Сименс"
Адрес: 115184, Москва, ул. Большая Татарская, 9
Тел.: +7(495) 737-2486, Факс: +7(495) 737-2399
е-mail: sc.ru@siemens.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», аттестат аккредитации № 30001-10.Адрес: 190005,Санкт-Петербург, Московский пр., д. 19, тел. (812) 251-76-01, факс: (812) 713-01
14, электронная почта: info@vniim.ru
Принцип действия газоанализатора - фотометрический.
Газоанализатор представляет собой прибор непрерывного действия, работающий по принципу однолинейной молекулярной абсорбционной спектроскопии.
Газоанализатор SITRANS SL состоит из пары датчиков с перекрестными каналами, с блоками передатчика и приемника. Блок передатчика оснащен лазером, луч которого распространяется на приемник вдоль пути измерения. В блоке приемника находится фотодетектор с электронным устройством. Блок приемника подключен к передатчику с помощью соединительного кабеля датчиков. Соединительный кабель приемника используется для подключения электропитания и связных интерфейсов. В корпусе приемника находится локальный интерфейс пользователя вместе с ЖК-дисплеем, информацию с которого можно считывать через окошко в крышке. В стандартных условиях управляется посредством пульта дистанционного управления. Конструктивно газоанализатор выполнен в виде двух блоков - приемника и передатчика.
Диодный лазер передатчика испускает инфракрасный луч, который проходит через анализируемый газ и детектируется блоком приемника. Длина волны выходного сигнала диодного лазера соответствует линии поглощения определяемого газа. Лазер непрерывно сканирует эту линию поглощения с высоким спектральным разрешением. Измерения не подвержены влиянию каких-либо помех, поскольку квазимонохроматическое излучение лазера поглощается предельно выборочно на конкретной длине волны в сканируемом спектральном диапазоне. Длина оптического пути составляет от 0,3 до 8,0 м. В зависимости от длины волны лазера газоанализатор измеряет концентрацию кислорода или оксида углерода.
На лицевой панели газоанализатора расположены дисплей для отображения результатов измерений, а также меню для установки параметров прибора.
Внешний вид прибора приведен на рис.1.
Рис.1. Внешний вид газоанализатора
1. Диапазоны измерений объемной доли определяемых компонентов, пределы допускаемой основной погрешности газоанализатора и цена единицы наименьшего разряда приведены в таблицах 2 и 3 (при длине оптического пути 1 м).
Таблица 2
Определяемый компонент |
Диапазон измерений объемной доли кислорода, % |
Пределы допускаемой основной относительной погрешности, % |
Номинальная цена единицы наименьшего разряда дисплея, % |
Кислород |
от 1 до 100 |
± 10 |
0,1 |
Таблица 3
Определяемый компонент |
Диапазон измерений объемной доли оксида углерода, млн-1 |
Пределы допускаемой основной относительной погрешности, % |
Номинальная цена единицы наименьшего разряда дисплея, млн-1 |
Окись углерода |
от 100 до 6000 |
± 10 |
0,1 |
-
2. Время установления показаний (время записи данных в зависимости от измеряемой концентрации): от 2 до 10 с.
-
3. Предел допускаемой вариации показаний, ЬД,, в долях от предела допускаемой основной погрешности: 0,3
-
4. Дополнительная погрешность от влияния изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 0С отклонения от номинального значения температуры 20 °С, в долях от переда допускаемой основной погрешности: 0,5.
-
5. Электрическое питание осуществляется постоянным током напряжением 24 В.
-
6. Потребляемая мощность, В •А, не более: 10.
-
7. Габаритные размеры, мм, не более:
приемник и излучатель - диаметр 165, длина 357 .
-
8. Масса, кг, не более:
-
- приемник 6,0;
-
- излучатель 5,2.
-
9. Полный средний срок службы, лет: 3
-
10. Наработка на отказ, ч не менее: 25000
-
11. Условия эксплуатации анализатора:
-
- диапазон температуры окружающего воздуха от минус 20 до 55 °С;
-
- относительная влажность окружающего воздуха до 95 % при температуре 30 оС;
-
- диапазон атмосферного давления от 80 до 110,0 кПа (630 + 820 мм рт.ст.).
-
12. Параметры анализируемого газа на входе в анализатор:
-
- диапазон температур от минус 20 до 70 °С
