Номер по Госреестру СИ: 61417-15
61417-15 Газоанализатор - рабочий эталон 1-го разряда
(Ultramat 6Е - C3H8)
Назначение средства измерений:
Газоанализатор Ultramat 6E - C3H8 - рабочий эталон 1-го разряда предназначен для измерения объемной доли пропана в бинарных газовых смесях состава пропан/азот (воздух), пропан/гелий и пропан/аргон в баллонах под давлением.

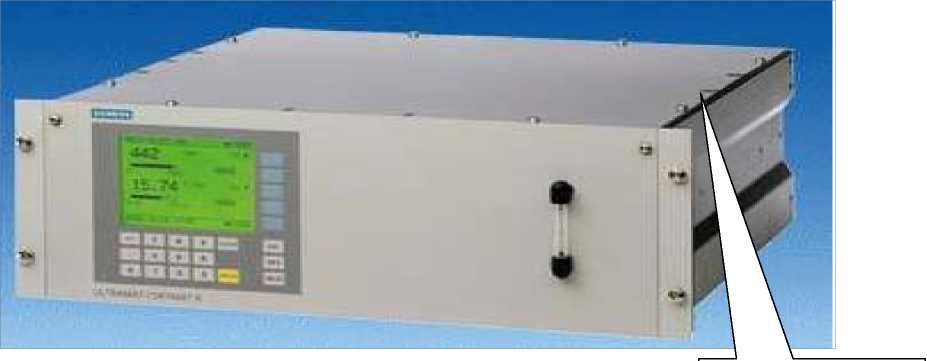

Внешний вид.
Газоанализатор - рабочий эталон 1-го разряда
Рисунок № 1
Программное обеспечение
Газоанализатор поставляется со встроенным программным обеспечением, которое в соответствии с разработанным алгоритмом выполняет сбор и обработку результатов измерений, обеспечивает их отображение на пользовательском дисплее и передачу по интерфейсам связи.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1
Таблица 1
Идентификационные данные (признаки) |
Значения |
Идентификационное наименование ПО |
«Ultramat 6 Е» |
Номер версии (идентификационный номер) ПО |
V4.8.3 E |
Цифровой идентификатор ПО |
недоступен |
Другие идентификационные данные, если имеются |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится:
Таблица 2
Компонентный состав |
Диапазон показаний объемной доли, % |
Диапазон измерений объемной доли, % |
Пределы допускаемой относительной погрешности, d0, % |
СэН8М, Не, Ar, воздух |
от 0 до 0,005 |
от 0,0010 до 0,005 |
± 4 |
от 0 до 0,10 |
св. 0,005 до 0,10 |
± 2,5 | |
от 0 до 3,0 |
св. 0,10 до 0,5 |
± 1,5 | |
СэНзМ, Не, Ar |
от 0 до 3,0 |
св. 0,5 до 3,0 |
± 1,5 |
СэНз/воздух |
от 0 до 3,0 |
св. 0,5 до 0,8 |
± 1,5 |
2) Предел допускаемой вариации показаний газоанализатора равен 0,5 в долях от пределов
допускаемой относительной погрешности.
-
- типографским способом на титульный лист руководства по эксплуатации и паспорта;
-
- в виде таблички на лицевую панель газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе РЭ 154-1-22-МИ1 «Методика измерений объемной доли пропана, метана и оксида углерода с помощью газоанализаторов Ultramat 6E - С3Н8, Ultramat 6E - CH4, Ultramat 6E - CO, входящих в состав рабочего эталона 1-го разряда РЭ 154-22-2015, в стандартных образцах состава газовых смесей в баллонах под давлением».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализатору Ultramat 6E - С3Н8 - рабочий эталон 1-го разряда
-
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
3 Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-1899-2015 «Газоанализатор Ultramat 6E - С3Н8 - рабочий эталон 1-го разряда. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «20» мая 2015 г.
Основные средства поверки:
Газовые смеси-эталоны сравнения в баллонах под давлением состава пропан/азот (воздух), пропан/аргон, пропан/гелий в соответствии с ГОСТ 8.578-2008.
Изготовитель
фирма «Siemens AG», подразделение «Siemens S.A.S.»
Адрес: 1 Chemin de la Sandlach, F-67506, Haguenau, Cedex, France
Phone +49 (721) 595-7017
Fax: +49 (721) 595-6859
Заявитель
Открытое акционерное общество «Линде Газ Рус»
Адрес: 143900, Московская область, г. Балашиха, ул. Белякова, д.1 А
Тел./факс: +7 (495) 777-70-47
E-mail: ru-info@linde.com
Web: www.linde-gas.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: |
190005, Санкт-Петербург , Московский пр., 19 | ||||||||||||||||||
Телефон: |
+7 (812) 251-76-01 | ||||||||||||||||||
Факс: |
+7 (812) 713-01-14 | ||||||||||||||||||
E-mail: |
info@vniim.ru Газоанализатор Ultramat 6E - С3Н8 - рабочий эталон 1-го разряда (далее — газоанализатор) создан на базе газоанализатора Ultramat 6E, внесенного в Госреестр СИ под № 24802-11. Метрологические характеристики газоанализатора улучшены за счет его индивидуальной градуировки по газовым смесям — эталонам сравнения. Принцип действия газоанализатора - инфракрасный, основанный на избирательном поглощении молекулами определяемого компонента инфракрасного излучения в диапазоне длин волн от 2 до 9 мкм. Результаты измерений объемной доли пропана отображаются на дисплее. Внешний вид газоанализатора представлен на рисунке 1. Место пломбирования Рисунок 1 - Газоанализатор Ultramat 6E - С3Н8 - рабочий эталон 1-го разряда, внешний вид.
Комплект поставки газоанализатора указан в таблице 3. Таблица 3
1) Диапазоны измерений объемной доли пропана и пределы допускаемой относительной погрешности газоанализатора указаны в таблице 2. допускаемой относительной погрешности. 3) Время прогрева, мин, не более 2) Напряжение питания от сети переменного тока частотой (50±1) Гц, В: (230 ± 23)
