Номер по Госреестру СИ: 61254-15
61254-15 Микрометры электронные
(S_Mike PRO)
Назначение средства измерений:
Микрометры электронные S_Mike PRO (далее - микрометры) предназначены для измерений наружных размеров изделий контактным методом.
Внешний вид.
Микрометры электронные
Рисунок № 1
Внешний вид.
Микрометры электронные
Рисунок № 2
Внешний вид.
Микрометры электронные
Рисунок № 3
Внешний вид.
Микрометры электронные
Рисунок № 4
Внешний вид.
Микрометры электронные
Рисунок № 5
Внешний вид.
Микрометры электронные
Рисунок № 6
Внешний вид.
Микрометры электронные
Рисунок № 7
Внешний вид.
Микрометры электронные
Рисунок № 8
Программное обеспечение
Микрометры работают со встроенным программным обеспечением (ПО). ПО обеспечивает отображение результата измерений, предустановку значений, сбор, обработку и передачу данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения | |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
V1.01 |
Номер версии (идентификационный номер) ПО |
1.01 |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные (если имеются) |
- |
Микрометры могут работать с автономным программным обеспечением «GageWage». При нормировании метрологических характеристик учтено влияние ПО.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации резиновым клише и на скобу микрометров в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микрометрам электронным S_Mike PRO
Техническая документация фирмы «Sylvac S.A.» (Швейцария)
Поверка
Поверкаосуществляется по документу МП 2512-0002-2015 «Микрометры электронные S_Mike PRO. Методика поверки» с Изменением № 1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27.05.2019 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке микрометра.
Изготовитель
Фирма «Sylvac S.A.», Швейцария
Адрес: Chemin du Closalet CH-1023 Crisser - Switzerland
Телефон: +41 21 6376757, факс: +41 21 6376740
E-mail: vente@sylvac.ch Web-сайт: www.sylvac.ch
Заявитель
Общество с ограниченной ответственностью «Призма»
Адрес: 192171, Россия, г. Санкт-Петербург, ул. Седова, д. 65
Телефон/факс: (812) 309-48-81
E-mail: info@proprizma.ru
Web-сайт: www.proprizma.ru
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Принцип действия микрометров - механический.
Микрометры состоят из металлической скобы, пятки и невращающегося микрометрического винта, вставленных в скобу. Подача микрометрического винта осуществляется вращением барабана. Микрометры оборудованы стопорным устройством и фрикционом. Отсчет показаний осуществляется по электронно-цифровому устройству. К микрометрам, у которых нижняя граница диапазона измерений отлична от нуля, прилагается установочная мера. На электронно-цифровых отсчетных устройствах микрометров расположены жидкокристаллический дисплей и функциональные кнопки, позволяющие включать и выключать микрометры, а также осуществлять установку нижней границы диапазона измерений и предустановку значений.
Исполнения микрометров отличаются диапазоном измерений, абсолютной погрешностью измерений, а также типом рабочих поверхностей микрометрического винта и пятки (плоскость, сфера). Также в некоторых исполнениях существует возможность изменения измерительного усилия.
Микрометры могут быть подключены к персональному компьютеру через протоколы связи RS232 и Bluetooth (только для исполнений 803.0306 (903.0306*), 903.0606, 903.1006).
Питание микрометров осуществляется от элемента питания CR2302.
Микрометры имеют класс защиты IP67 по ГОСТ 14254-96.
*В скобках указаны предыдущие наименования исполнений микрометров, действовавшие до 1 июня 2018 года.

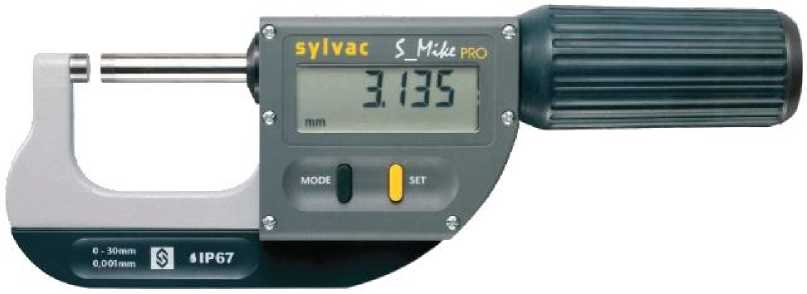

Рисунок 1 - Общий вид микрометров исполнения 803.0300 (903.0300), 903.0600, 903.1000, 903.1360, 903.1600, 903.0606, 903.1006
Рисунок 2 - Общий вид микрометров исполнения 803.0306 (903.0306)
Рисунок 3 - Общий вид микрометров исполнения
803.0301 (903.0301), 903.0601, 903.1001, 903.1361, 903.1601
Рисунок 4 - Общий вид микрометров исполнения
803.0302 (903.0302), 903.0602, 903.1002, 903.1302, 903.1602

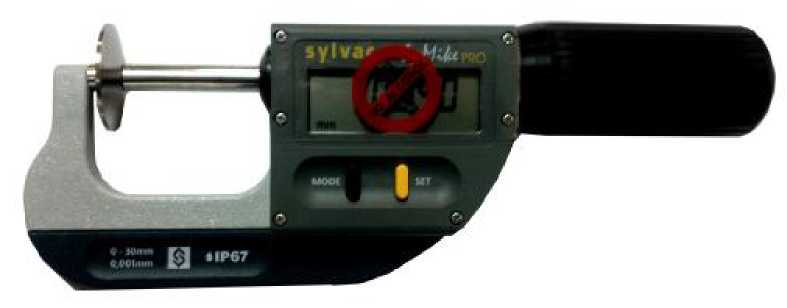

Рисунок 5 - Общий вид микрометров исполнения 803.0303 (903.0303)

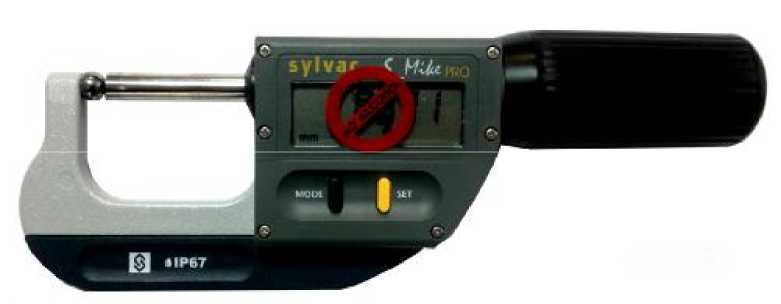

Рисунок 6 - Общий вид микрометров исполнения 903.0304
Рисунок 7 - Общий вид микрометров исполнения 903.0305

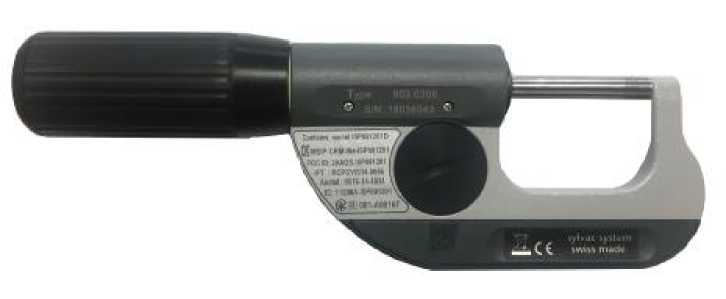

Рисунок 8 - Пример обратной стороны микрометров
Комплектность микрометров представлена в таблице 6.
Таблица 6 -
Наименование |
Обозначение |
Количество, |
Микрометр |
- |
1 шт. |
Установочная мера * |
- |
1 шт. |
Регулировочный ключ |
- |
1 шт. |
Элемент питания |
CR2302 |
1 шт. |
Футляр |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 шт. |
Методика поверки |
МП 2512-0002-2015 с Изменением № 1 |
1 экз. |
для микрометров с нижней границей диапазона измерений, отличной от нуля.
Основные метрологические характеристики микрометров представлены в таблице 2.
Таблица 2 - Метрологические характеристики
Исполнение |
Диапазон измерений, мм |
Дискретность измерений, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более |
Допуск параллельности плоских измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
803.0300 (903.03001) |
0-30 |
±3 |
5; 10 |
2,0 | |||
903.0600 |
30-66 |
±4 |
2,0 | ||||
903.1000 |
66-102 |
±5 |
10 |
3,0 | |||
903.1360 |
100-136 |
±7 |
3,0 | ||||
903.1600 |
125-161 |
±8 |
3,0 | ||||
803.0301 (903.0301) |
0-25 |
±3 |
5; 10 |
2,0 | |||
903.0601 |
25-60 |
±4 |
2,0 | ||||
903.1001 |
60-95 |
±5 |
10 |
3,0 | |||
903.1361 |
95-120 |
±6 |
3,0 |
0,6 | |||
903.1601 |
120-145 |
±7 |
3,0 | ||||
803.0302 (903.0302) |
0-25 |
0,001 |
±3 |
5; 10 |
2 |
2,0 | |
903.0602 |
25-60 |
±4 |
2,0 | ||||
903.1002 |
60-95 |
±5 |
10 |
3,0 | |||
903.1302 |
95-120 |
±6 |
3,0 | ||||
903.1602 |
120-145 |
±7 |
3,0 | ||||
803.0303 (903.0303) |
0-30 |
±4 |
5 |
2,0 | |||
903.0304 |
0-25 |
±3 |
- | ||||
903.0305 |
0-25 |
±4 |
5; 10 |
- |
- | ||
803.0306 (903.0306) |
0-30 |
±3 |
2,0 |
0,6 | |||
903.0606 |
30-66 |
±4 |
10 |
2,0 | |||
903.1006 |
66-102 |
±5 |
3,0 |
Таблица 3 - Основные технические характеристики
Исполнение |
Характеристики микрометрического винта |
Габаритные размеры (длина, ширина, высота), мм, не более |
Масса, кг, не более |
Диаметр сферических измерительных поверхностей, мм |
Шероховатость Ra измерительных поверхностей микрометров, мкм, не более |
Средний срок службы, лет |
Наработка на отказ, ч | ||
Измерительное перемещение, мм |
Размеры гладкой части, мм |
Диаметр барабана, мм | |||||||
803.0300 (903.03002) |
30 |
06,5 |
28 |
174x63x28 |
0,30 |
- |
0,08 |
7 |
7000 |
903.0600 |
36 |
230x86x28 |
0,45 | ||||||
903.1000 |
36 |
269x106x28 |
0,55 | ||||||
903.1360 |
36 |
306x151x28 |
0,80 | ||||||
903.1600 |
36 |
339x169x28 |
1,00 | ||||||
803.0301 (903.0301) |
25 |
02 |
176x63x28 |
0,30 | |||||
903.0601 |
35 |
231x85x28 |
0,45 | ||||||
903.1001 |
35 |
270x149x28 |
0,55 | ||||||
903.1361 |
25 |
307x149x28 |
0,80 | ||||||
903.1601 |
25 |
340x167x28 |
1,00 | ||||||
803.0302 (903.0302) |
25 |
6,5x0,75 |
176x63x28 |
0,30 | |||||
903.0602 |
35 |
231x85x28 |
0,45 | ||||||
903.1002 |
35 |
270x106x28 |
0,55 | ||||||
903.1302 |
25 |
307x149x28 |
0,80 | ||||||
903.1602 |
25 |
340x167x28 |
1,00 | ||||||
803.0303 (903.0303) |
30 |
025 |
174x63x28 |
0,30 | |||||
903.0304 |
25 |
06,5 |
174x63x28 |
0,30 |
7 | ||||
903.0305 |
25 |
174x63x28 |
0,30 |
7 | |||||
803.0306 (903.0306) |
30 |
174x63x28 |
0,30 |
- | |||||
903.0606 |
36 |
230x86x28 |
0,45 |
- | |||||
903.1006 |
36 |
269x106x28 |
0,55 |
- |
Таблица 4 - Основные метрологические характеристики установочных мер
Наименование характеристики и единицы измерений |
Значение характеристики для установочных мер номинального диаметра, мм | ||
50 |
75 |
125 | |
Допускаемое отклонение длины установочных мер от номинального размера, мкм, не более |
±0,5 | ||
Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм, не более |
0,5 | ||
Шероховатость Ra измерительных | |||
поверхностей установочных мер, мкм, не более |
0,08 |
Условия эксплуатации микрометров приведены в таблице 5.
Таблица 5 - Условия эксплуатации микрометров
Наименование характеристики |
Значение |
Условия эксплуатации: о - температура окружающей среды, С |
от +16 до +24 |
- относительная влажность, % |
от 40 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
