Номер по Госреестру СИ: 26701-10
26701-10 Нутромеры
(XTD, XTH, Ultima)
Назначение средства измерений:
Нутромеры моделей XTD, XTH, Ultima (далее - нутромеры) предназначены для измерения внутренних диаметров изделий и деталей.

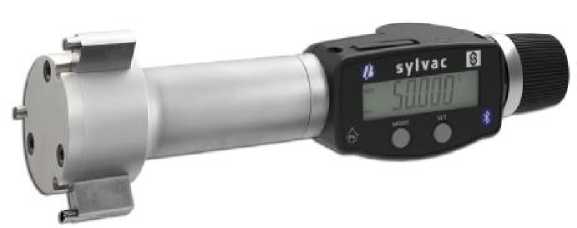

Внешний вид.
Нутромеры
Рисунок № 1

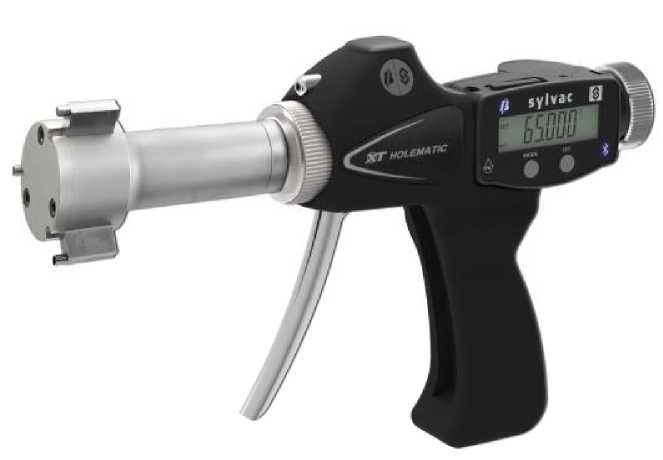

Внешний вид.
Нутромеры
Рисунок № 2

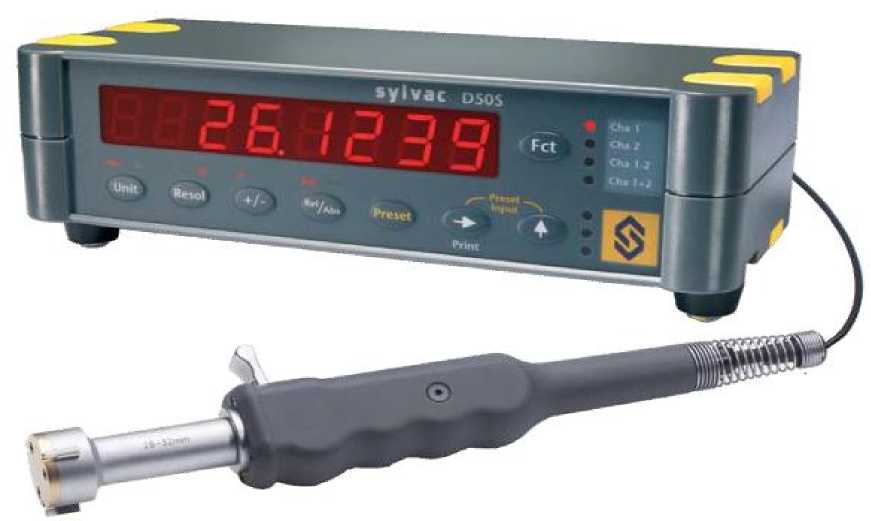

Внешний вид.
Нутромеры
Рисунок № 3
Программное обеспечение
Нутромеры работают со встроенным программным обеспечением (далее - ПО), входящим в состав электронного блока, которое обеспечивает отображение величины перемещения измерительных поверхностей, осуществление измерений и передачу результатов измерений и встроенным ПО D50S, D80S, D100S, D200S, которое обеспечивает отображение величины перемещения измерительных поверхностей.
ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1
Идентификацио нные данные (признаки) |
Значение | ||||
XTH, XTD |
Автономная цифровая система D50S |
Автономная цифровая система D80S |
Автономная цифровая система D100S |
Автономная цифровая система D200S | |
Идентификацио нное наименование ПО |
FIR-PM 238 |
FIR-PM 263 |
FIR-PM 262 |
FIR-PM 230 |
FIR-PM 260 |
Номер версии (идентификаци онный номер) ПО |
1.7 |
2.80 |
1.1 |
1.7 |
1.2 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
0x12E0AC5C (рассчитан по алгоритму CRC 16) |
0x1F302180 (рассчитан по алгоритму CRC 16) |
0x20CE839F (рассчитан по алгоритму CRC 16) |
0x33922EB4 (рассчитан по алгоритму CRC 16) |
0x33922EB4 (рассчитан по алгоритму CRC 16) |
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе:
«Нутромеры моделей XTD, XTH, Ultima. Паспорт », 2009 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к нутромерам моделей XTD, XTH, Ultima
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 х 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
2. Техническая документация фирмы «Sylvac S.A.» (Швейцария).
Поверка
Поверкаосуществляется по документу МП 2512-0022-2009 «Нутромеры моделей XTD, XTH, Ultima. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2009 г.
Основными средствами поверки являются эталонные кольца 2-го и 3-го разрядов по ГОСТ Р 8.763-2011.
Изготовитель
Фирма «Sylvac S.A.» (Швейцария)
Адрес: Chemin du Closalet 16, CH-1023 Crissier, Switzerland
Заявитель
ООО «Призма»
Адрес: 192171, Россия, г. Санкт-Петербург, ул. Седова, 65
Телефон: (812) 335-09-75
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 309-48-81
Принцип действия нутромеров основан на считывании по цифровому отсчетному устройству значения измеряемого диаметра, соответствующего интервалу взаимного перемещения измерительных поверхностей нутромера, преобразованного в цифровую информацию.
Нутромеры моделей XTD и XTH состоят из основного блока, включающего держатель и цифровое отсчетное устройство, вмонтированное в держатель, сменных измерительных головок для разных диапазонов измерений, установочных колец. Цифровое отсчетное устройство имеет жидкокристаллический дисплей, интерфейс для вывода результатов измерений на внешние устройства (RS 232 выход) и две кнопки: SET - включение/выключение нутромера и установка нуля, MODE - переключение режимов измерений. Питание осуществляется от батареи. Имеется функция автовыключения. В нутромерах модели XTH применен рычажный метод.
В нутромерах модели Ultima в качестве цифрового отсчетного устройства используют автономную цифровую систему моделей D50S, D80S, D100S, D200S (далее - системы). Системы имеют жидкокристаллический дисплей и клавиатуру для вывода результатов измерений и управления работой нутромера. Имеется интерфейс RS 232. Эти системы имеют два измерительных канала, что позволяет подключать два нутромера одновременно. Питание от зарядного устройства. Нутромеры модели Ultima могут работать со специальными головками, например, головки для резьбы, пазов, шлицов, и др.
Нутромеры предназначены для измерений как сквозных, так и глухих отверстий. Для расширения диапазона глубины, на которой может быть измерен диаметр, используют удлинители. По требованию заказчика могут быть поставлены ограничители глубины. Измерительные головки имеют две (в диапазоне измерений от 2 мм до 6 мм) или три (в диапазоне измерений от 6,0 мм и более) контактные точки. Измерительные поверхности наконечников для диапазона измерений от 2 мм до 12,5 мм выполнены из стали, а для диапазона измерений от 12,5 мм и более из керамики (для модели Ultima) или твердосплавные (для моделей XTD и XTH).
Нутромеры моделей XTD и XTH имеют степень защиты IP65 по ГОСТ 14254-96.
Знак поверки наносится на свидетельство о поверке.

Внешний вид нутромеров представлен на рисунке 1.
а)
б)
в)
Рисунок 1 - Общий вид нутромеров
а - модель XTD, б - модель XTH, в - модель Ultima
Комплектность нутромеров представлена в таблице 5.
Таблица 5
№ п/п |
Наименование |
Нутромеры моделей | ||
XTD |
XTH |
Ultima | ||
1 |
Основной блок с цифровым отсчетным устройством |
1 |
1 |
- |
2 |
Держатель |
- |
- |
1 |
3 |
Автономная цифровая система*:
- D100S - D200S |
1 | ||
4 |
Сменная измерительная головка |
1 |
1 |
1 ** |
5 |
Установочные кольца |
1 |
1 |
1 |
6 |
Литиевая батарейка, 3 В |
1 |
1 |
- |
7 |
**** Удлинитель |
1 |
1 |
1 |
8 |
Ограничитель глубины |
1 |
1 |
1 |
9 |
Зарядное устройство |
- |
- |
1 |
10 |
Деревянный футляр -для диапазона (2 — 150) мм -для диапазона (2 — 200) мм -для диапазона (150 — 300) мм -для диапазона (200 — 300) мм -для диапазона (2 — 310) мм |
1 2 |
1 2 |
1 |
11 |
Паспорт |
1 |
1 |
1 |
12 |
Методика поверки МП 2512-0022-2009 |
1 |
1 |
1 |
-
- модель автономной цифровой системы определяется по требованию заказчика;
-
- по требованию заказчика возможна поставка двух держателей с головками;
* - количество определяется требованиями заказчика;
** - по требованию заказчика.
Основные метрологические и технические характеристики нутромеров представлены в таблицах 2 - 4.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Основные технические характеристики представлены в табл. 2 - 4.
Таблица 2
Модель/исполнение |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности, мм |
Дискретность, мм |
Измерительное усилие, Н, не более XTD XTH |
Глубина измерений*, мм XTD XTH |
Диаметр установочного кольца, мм | |||
для сквозных отверстий |
для глухих отверстий | ||||||||
XTD, XTH / 1 |
2-2,5 |
2-2,5 |
±0,004 |
0,001 |
8 |
4 |
9 |
9 |
2,5 |
2 |
2,5-3 |
2,5-3 |
±0,004 |
0,001 |
8 |
4 |
9 |
9 |
2,5 |
3 |
3-4 |
3-4 |
±0,004 |
0,001 |
8 |
4 |
12 |
12 |
4,0 |
4 |
4-5 |
4-5 |
±0,004 |
0,001 |
8 |
4 |
18 |
18 |
4,0 |
5 |
5-6 |
5-6 |
±0,004 |
0,001 |
8 |
4 |
18 |
18 |
5,0 |
6 |
6-8 |
- |
±0,004 |
0,001 |
7 |
9 |
58 |
58 |
8,0 |
8 |
8-10 |
- |
±0,004 |
0,001 |
7 |
9 |
58 |
58 |
8,0 |
10 |
10-12,5 |
- |
±0,004 |
0,001 |
15 |
9 |
58 |
58 |
12,5 |
12,5 |
12,5-16 |
12,5-16 |
±0,004 |
0,001 |
15 |
9 |
62 |
62 |
12,5 |
16 |
16-20 |
16-20 |
±0,004 |
0,001 |
15 |
9 |
62 |
62 |
20,0 |
20 |
20-25 |
20-25 |
±0,004 |
0,001 |
21 |
19 |
66 |
66 |
20,0 |
25 |
25-35 |
25-35 |
±0,004 |
0,001 |
21 |
19 |
66 |
66 |
35,0 |
35 |
35-50 |
35-50 |
±0,004 |
0,001 |
21 |
19 |
80 |
80 |
35,0 |
50 |
50-65 |
50-65 |
±0,005 |
0,001 |
28 |
19 |
80 |
80 |
65,0 |
65 |
65-80 |
65-80 |
±0,005 |
0,001 |
28 |
19 |
80 |
80 |
65,0 |
80 |
80-100 |
80-100 |
±0,005 |
0,001 |
28 |
19 |
100 |
85 |
80,0 |
100 |
100-125 |
100-125 |
±0,006 |
0,001 |
32 |
22 |
115 |
100 |
125,0 |
125 |
125-150 |
125-150 |
±0,006 |
0,001 |
32 |
22 |
115 |
100 |
125,0 |
150 |
150-175 |
150-175 |
±0,007 |
0,001 |
32 |
22 |
115 |
100 |
175,0 |
175 |
175-200 |
175-200 |
±0,007 |
0,001 |
32 |
22 |
115 |
100 |
175,0 |
200 |
200-225 |
200-225 |
±0,008 |
0,001 |
32 |
22 |
118 |
100 |
225,0 |
225 |
225-250 |
225-250 |
±0,008 |
0,001 |
32 |
22 |
118 |
103 |
225,0 |
250 |
250-275 |
250-275 |
±0,009 |
0,001 |
32 |
22 |
118 |
103 |
275,0 |
275 |
275-300 |
275-300 |
±0,009 |
0,001 |
32 |
22 |
118 |
103 |
275,0 |
- без учета удлинителей (здесь и далее)
Таблица 3
Модель /исполнение |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Высота цифр цифрового отсчетного устройства, мм |
Питание, В | |||
блок |
измерительная головка | ||||||
XTH |
XTD | ||||||
XTH |
XTD | ||||||
XTD, XTH / 1 |
168x141x30 |
140x40x40 |
0,29 |
0.26 |
0,025 |
6 |
3 |
2 |
168х141х30 |
140x40x40 |
0,29 |
0.26 |
0,025 |
(от литиевой | |
3 |
168x141x30 |
140x40x40 |
0,29 |
0.26 |
0,025 |
батарейки, тип | |
4 |
168x141x30 |
140x40x40 |
0,29 |
0.26 |
0,025 |
CR 2302) | |
5 |
168x141x30 |
140x40x40 |
0,29 |
0.26 |
0,025 | ||
6 |
168x141x30 |
140x40x40 |
0,29 |
0.26 |
0,025 | ||
8 |
168x141x30 |
140x40x40 |
0,29 |
0.26 |
0,025 | ||
10 |
168x141x30 |
140x40x40 |
0,29 |
0.26 |
0,025 | ||
12,5 |
168x141x30 |
140x40x40 |
0,29 |
0.26 |
0,040 | ||
16 |
168x141x30 |
140x40x40 |
0,29 |
0.26 |
0,060 | ||
20 |
168x141x30 |
140x40x40 |
0,29 |
0.26 |
0,090 | ||
25 |
168x141x35 |
140x40x40 |
0,29 |
0.26 |
0,100 | ||
35 |
168x141x50 |
140x50x50 |
0,29 |
0.26 |
0,110 | ||
50 |
168x141 x65 |
140x65x65 |
0,29 |
0.26 |
0,180 | ||
65 |
168x162x80 |
140x80x80 |
0,29 |
0.26 |
0,210 | ||
80 |
168x171x100 |
140x100x100 |
0,29 |
0.26 |
0,370 | ||
100 |
168x184x125 |
140x125x125 |
0,29 |
0.26 |
0,400 | ||
125 |
168x197x150 |
140x150x150 |
0,29 |
0.26 |
0,430 | ||
150 |
168x210x175 |
140x175x175 |
0,29 |
0.26 |
0,450 | ||
175 |
168x223x200 |
140x200x200 |
0,29 |
0.26 |
0,500 | ||
200 |
168x236x225 |
140x225x225 |
0,29 |
0.26 |
0,550 | ||
225 |
168x250x250 |
140x250x250 |
0,29 |
0.26 |
0,600 | ||
250 |
168x275x275 |
140x275x275 |
0,29 |
0.26 |
0,650 | ||
275 |
168x300x300 |
140x300x300 |
0,29 |
0.26 |
0,700 |
Время автономной работы нутромеров моделей XTD, XTH не менее 3300 часов.
Таблица 4
Модель/исполнение |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности, мм |
Дискрет-ность, мм |
Измерительное усилие, Н, не более |
Г лубина измерений*, мм |
Диаметр установочного кольца, мм |
Г абаритные размеры, мм, не более |
Масса, кг, не более | |
для сквозных отверстий |
для глухих отверстий |
держатель цифровой с головкой системы |
держа- цифро-тель с вой сис-головкой темы | ||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Ultima / 1 |
2-2,5 |
±0,0010 |
0,0001 |
8 |
9 |
2,5 |
140х40х40 227х77х132 |
0.26 1,3 | |
2 |
2,5-3 |
±0,0010 |
0,0001 |
8 |
9 |
2,5 |
140х40х40 |
0.26 | |
3 |
3-4 |
±0,0010 |
0,0001 |
8 |
12 |
4,0 |
140х40х40 |
0.26 | |
4 |
4-5 |
±0,0010 |
0,0001 |
12 |
18 |
5,0 |
140х40х40 |
0.26 | |
5 |
5-6 |
±0,0010 |
0,0001 |
12 |
18 |
5,0 |
140х40х40 |
0.26 | |
6 |
6-8 |
±0,0010 |
0,0001 |
27 |
60 |
8,0 |
140х40х40 |
0.26 | |
8 |
8-10 |
±0,0010 |
0,0001 |
27 |
60 |
8,0 |
140х40х40 |
0.26 | |
10 |
10-12 |
±0,0010 |
0,0001 |
27 |
61 |
12,0 |
140х40х40 |
0.26 | |
12 |
12-14 |
±0,0010 |
0,0001 |
32 |
61 |
12,0 |
140х40х40 |
0.26 | |
14 |
14-17 |
14-17 |
±0,0010 |
0,0001 |
32 |
61 |
17,0 |
140х40х40 |
0.26 |
17 |
17-20 |
17-20 |
±0,0010 |
0,0001 |
56 |
61 |
17,0 |
140х40х40 |
0.26 |
20 |
20-24 |
20-24 |
±0,0010 |
0,0001 |
56 |
69 |
24,0 |
140х40х40 |
0.26 |
24 |
24-28 |
24-28 |
±0,0010 |
0,0001 |
56 |
69 |
24,0 |
140х40х40 |
0.26 |
28 |
28-32 |
28-32 |
±0,0010 |
0,0001 |
56 |
69 |
32,0 |
140х50х50 |
0.26 |
32 |
32-38 |
32-38 |
±0,0010 |
0,0001 |
56 |
72 |
32,0 |
140х50х50 |
0.26 |
38 |
38-44 |
38-44 |
±0,0010 |
0,0001 |
56 |
72 |
44,0 |
140х50х50 |
0.26 |
44 |
44-50 |
44-50 |
±0,0010 |
0,0001 |
63 |
72 |
44,0 |
140х65х65 |
0.26 |
50 |
50-60 |
50-60 |
±0,0010 |
0,0001 |
63 |
80 |
60,0 |
140х65х65 |
0.26 |
60 |
60-70 |
60-70 |
±0,0015 |
0,0001 |
63 |
80 |
60,0 |
140х80х80 |
0.26 |
70 |
70-80 |
70-80 |
±0,0015 |
0,0001 |
63 |
80 |
80,0 |
140х80х80 |
0.26 |
80 |
80-90 |
80-90 |
±0,0015 |
0,0001 |
63 |
80 |
80,0 |
140х100х100 |
0.26 |
90 |
90-100 |
90-100 |
±0,0015 |
0,0001 |
63 |
80 |
100,0 |
140х125х125 |
0.26 |
100 |
100-110 |
100-110 |
±0,0015 |
0,0001 |
83 |
80 |
100,0 |
140х125х125 |
0.26 |
110 |
110-120 |
110-120 |
±0,0015 |
0,0001 |
83 |
80 |
120,0 |
140х125х125 |
0.26 |
120 |
120-130 |
120-130 |
±0,0015 |
0,0001 |
83 |
80 |
120,0 |
140х125х125 |
0.26 |
Продолжение таблицы 4
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
130 |
130-140 |
130-140 |
±0,0015 |
0,0001 |
83 |
80 |
140,0 |
140x125x125 |
0.26 |
140 |
140-150 |
140-150 |
±0,0015 |
0,0001 |
83 |
80 |
140,0 |
140х175х175 |
0.26 |
150 |
150-160 |
150-160 |
±0,0015 |
0,0001 |
83 |
80 |
160,0 |
140x175x175 |
0.26 |
160 |
160-170 |
160-170 |
±0,0015 |
0,0001 |
102 |
80 |
160,0 |
140x175x175 |
0.26 |
170 |
170-180 |
170-180 |
±0,0015 |
0,0001 |
102 |
80 |
180,0 |
140x175x175 |
0.26 |
180 |
180-190 |
180-190 |
±0,0015 |
0,0001 |
102 |
80 |
180,0 |
140x200x200 |
0.26 |
190 |
190-200 |
190-200 |
±0,0015 |
0,0001 |
102 |
80 |
200,0 |
140x200x200 |
0.26 |
200 |
200-210 |
200-210 |
±0,0015 |
0,0001 |
102 |
80 |
200,0 |
140x225x225 |
0.26 |
210 |
210-220 |
210-220 |
±0,0020 |
0,0001 |
102 |
80 |
220,0 |
140x225x225 |
0.26 |
220 |
220-230 |
220-230 |
±0,0020 |
0,0001 |
102 |
80 |
220,0 |
140x250x250 |
0.26 |
230 |
230-240 |
230-240 |
±0,0020 |
0,0001 |
102 |
80 |
240,0 |
140x250x250 |
0.26 |
240 |
240-250 |
240-250 |
±0,0020 |
0,0001 |
102 |
80 |
240,0 |
140x250x250 |
0.26 |
250 |
250-260 |
250-260 |
±0,0020 |
0,0001 |
102 |
80 |
260,0 |
140x275x275 |
0.26 |
260 |
260-270 |
260-270 |
±0,0020 |
0,0001 |
102 |
80 |
260,0 |
140x275x275 |
0.26 |
270 |
270-280 |
270-280 |
±0,0020 |
0,0001 |
102 |
80 |
280,0 |
140x300x300 |
0.26 |
280 |
280-290 |
280-290 |
±0,0020 |
0,0001 |
102 |
80 |
280,0 |
140x300x300 |
0.26 |
290 |
290-300 |
290-300 |
±0,0020 |
0,0001 |
102 |
80 |
300,0 |
140x300x300 |
0.26 |
300 |
300-310 |
300-310 |
±0,0020 |
0,0001 |
102 |
80 |
300,0 |
140x300x300 |
0.26 |
Время автономной работы системы не менее 8 часов.
Питание автономных цифровых систем D50S, D80S, D100S, D200S через зарядное устройство:
напряжение, В частота, Гц потребляемая мощность, Вт, не более |
220±10, 48 -62, 18. |
Условия эксплуатации:
-
- температура окружающего воздуха, °С 20±2
(для нутромеров модели Ultima 20±1);
-
- относительная влажность воздуха, % от 40 до 70;
-
- атмосферное давление, кПа от 84 до 106,7.
Средний срок службы не менее, лет 3.
