Номер по Госреестру СИ: 26322-09
26322-09 Приборы для поверки измерительных головок
(KIT M3)
Назначение средства измерений:
Приборы для поверки измерительных головок мод. KIT M3 (далее - приборы) предназначены для поверки и калибровки измерительных головок, в качестве рабочих эталонов 4 разряда по ГОСТ Р 8.763-2011.
Внешний вид.
Приборы для поверки измерительных головок
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 25.11.2024
Номер записи -
ID в реестре СИ - 332401
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
КИТ М3 25, исполнение KIT M3 25, исп.KIT M3 10, исп. KIT МЗ 25, исп. KIT МЗ 10, исп. KIT M3 25, исп. KIT M3 10, Без модификации, KIT М3 25, KIT M3, исп. KIT M3 50, KIT M3, исп. KIT M3 25, KIT M3, исп. KIT M3 10, Kit M3 исполнение КПМ3 25, Kit M3 50, KIT M3 25, KIT M3 10, KIT M3 0-25 мм SYLVAC, KIT M3, -,
Производитель
Изготовитель - Фирма "Sylvac S.A."
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 137
Выдано извещений - 4
Кол-во периодических поверок - 105
Кол-во средств измерений - 39
Кол-во владельцев - 32
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 5411 дн.
Приказы РСТ, где упоминается данный тип СИ
№159 от 2023.01.27 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Тракторы и машины сельскохозяйственные" (ТК 284)
№68 от 2015.01.23 О продлении срока действия свидетельств об утверждении типа средств измерений
№2798 от 2019.11.25 О продлении срока действия свидетельств об утверждении типа средств измерений
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Приборы для поверки измерительных головок (KIT M3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
26322-09 Приборы для поверки измерительных головок (KIT M3) Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
70409-18 Ваттметры поглощаемой мощности (ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
26322-09 Приборы для поверки измерительных головок (KIT M3) Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
80346-20 Анализаторы ионного состава потенциометрические (ПАИС-натрий) Общество с ограниченной ответственностью "Научнопроизводственная фирма "Альфа БАССНЕС" (ООО "НПФ "Альфа БАССНЕС") (РОССИЯ г. Балашиха, Московская обл.) |
Все средства измерений Общество с ограниченной ответственностью "Научнопроизводственная фирма "Альфа БАССНЕС" (ООО "НПФ "Альфа БАССНЕС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25920-03 01.12.2008 |
Длиномеры вертикальные, Z_Cal 150/300/600 Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
1 год | |
|
25980-03 01.12.2008 |
Головки цифровые измерительные, S213/S229/S233/S234 Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
1 год | |
|
26107-03 01.12.2008 |
Штангенциркули, S235 150/200/300 и UL III 300/600/1000/1500 Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
1 год | |
|
26108-03 01.12.2008 |
Угломеры цифровые, S239 200/300/500 Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
1 год | |
|
26322-04 01.02.2009 |
Приборы для поверки измерительных головок, KIT M3 Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
1 год | |
|
26322-09 25.11.2024 |
Приборы для поверки измерительных головок, KIT M3 Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
26701-04 01.04.2009 |
Нутромеры, XTD и XTH Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
1 год | |
|
26701-10 19.11.2024 |
Нутромеры, XTD, XTH, Ultima Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
42934-09 01.01.2015 |
Микрометры цифровые, S_Mike PRO Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
43168-09 19.11.2024 |
Штангенциркули цифровые, S_Cal PRO, S_Cal WORK, S_Cal Micron, S_Cal UL III Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
43766-10 07.05.2020 |
Головки измерительные цифровые, S213, S229, S233, S234 Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
46018-10 22.01.2021 |
Длиномеры вертикальные, Hi_Cal 150, Hi_Cal 300 Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
60675-15 27.03.2025 |
Головки измерительные цифровые, S_Dial WORK, S_Dial ONE Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
61254-15 11.08.2021 |
Микрометры электронные, S_Mike PRO Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
76010-19 12.09.2024 |
Системы видеоизмерительные, Sylvac VISIO Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы ионного состава потенциометрические (ПАИС-натрий)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ПАО "ОДК-УМПО" (RA.RU.312708) | 19 | 1 | 18 | 0 | 9 | 1 | 8 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 2 | ||
| Филиал АО «Концерн Росэнергоатом» - Ростовская атомная станция (1744) | 4 | 0 | 4 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 12 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 8 | 0 | 8 | 3 | 8 | 0 | 8 | ||
| ПАО "КОРПОРАЦИЯ ВСМПО-АВИСМА" (RA.RU.311434) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "ОДК-УМПО" (RA.RU.312708) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ВМП "АВИТЕК" (RA.RU.312393) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 5 | 0 | 5 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 11 | 0 | 10 | 0 | 11 | 0 | 10 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 7 | 0 | 6 | 1 | 6 | 0 | 6 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "Корпорация "ВСМПО-АВИСМА" (RA.RU.311434) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ПО "СЕВМАШ" (RA.RU.310645) | 7 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "РФЯЦ ВНИИТФ им. академика Е.И.Забабахина" (RA.RU.311874) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Анализаторы ионного состава потенциометрические (ПАИС-натрий)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
2418 | 9632 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
2940 | 9632 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
4542 | 9632 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
4902 | 9632 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
4425 | 9632 |
Программное обеспечение
Приборы работают с встроенным программным обеспечением электронного блока и встроенным программным обеспечением SYCOPRO-II (далее - ПО). Программное обеспечение обеспечивает отображение величины перемещения наконечника, осуществление измерений, запись, обработку и передачу результатов измерений.
ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Электронный блок |
SYCOPRO-II | |
|
Идентификационное наименование ПО |
FIR-PM 263 |
LOG-SW 001 |
|
Номер версии (идентификационный номер) ПО |
2.80 |
2.2 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
0x1F302180 (рассчитан по алгоритму CRC 16) |
31DC59750D17AB365F19E FC459FE633D (рассчитан по алгоритму MD5) |
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится резиновым клише на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе:
«Приборы для поверки измерительных головок мод. KIT M3. Паспорт», 2009 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для поверки измерительных головок мод. KIT M3
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 х 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
2. Техническая документация фирмы «Sylvac S.A.» (Швейцария).
Поверка
Поверкаосуществляется по документу МП 2512-0018-2009 «Приборы для поверки измерительных головок мод. KIT M3. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д. И. Менделеева" в ноябре 2009 г.
Основными средствами поверки являются меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011.
Изготовитель
Фирма «Sylvac S.A.», Швейцария.
Адрес: Chemin du Closalet 16, CH-1023 Crissier, Switzerland.
Заявитель
ООО «Призма».
Адрес: 192171, Россия, г. Санкт-Петербург, ул. Седова, 65.
Телефон: (812) 335-09-75.
Испытательный центр
ФГУП «ВНИИМ им. Д.И. Менделеева».
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19.
Телефон: (812) 309-48-81.
Принцип действия приборов основан на считывании по измерительной шкале значения измеряемой длины, соответствующей интервалу перемещения наконечника. Поверяемая головка и измерительная система прибора устанавливаются в соответствии с принципом Аббе. Для выполнения измерения перемещения используют электронный преобразователь.
Приборы состоят из электронного блока с дисплеем и стойки. Стойка состоит из основания с тремя опорами, вертикальной колонны с направляющими для перемещения держателя головок, подвижного кронштейна, измерительной системы с наконечником, винтов грубой и тонкой подачи, держателя концевых мер длины, защитного экрана. Значение перемещения наконечника отображается на дисплее в цифровом виде.

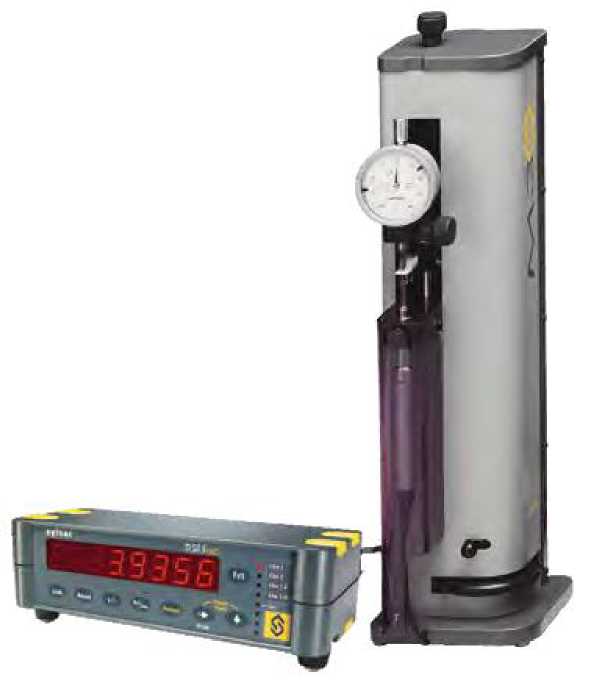

Внешний вид приборов представлен на рисунке 1.
Рисунок 1
Лист № 2 Всего листов 4
Комплектность приборов представлена в таблице 2. Таблица 2
|
Наименование |
Количество, шт |
|
Стойка М3 с измерительной системой P10 для KIT M3 10, P25 для KIT M3 25, Р50 для KIT M3 50 |
1 |
|
Электронный блок |
1 |
|
Керамические концевые меры длины |
3 |
|
Защитный экран |
1 |
|
Ножная педаль |
1 |
|
Приспособление для крепления рычажных головок в приборе |
1 |
|
Программное обеспечение SYCOPRO-II |
1 |
|
Блок питания |
1 |
|
Кабель RS 232 |
1 |
|
Паспорт |
1 |
|
Методика поверки |
1 |
от +18 до +22;
до 95 (без конденсата);
от 84 до 106,7.
Основные метрологические и технические характеристики приборов представлены в таблице 1.
Таблица 1
|
Характеристики \ Модель исполнение |
KIT M3 10 |
KIT M3 25 |
KIT M3 50 |
|
Диапазон измерений, мм |
0 - 10 |
0 - 25 |
0 - 50 |
|
Пределы допускаемой абсолютной погрешности, мкм |
±0,6 |
±0,6 |
±1,5 |
|
Дискретность, мкм |
0, 1 | ||
|
Измерительное усилие, Н:
|
0,6-1,2 0,15 | ||
|
Масса не более, кг:
|
5 1 | ||
|
Габаритные размеры не более, мм:
|
110х130х450 230х135х40 | ||
|
Требования к электропитанию: сеть |
Напряжение 220 В±10 %; частота (50-60) Гц; ток не более 0,08 А; потребляемая мощность не более 20 Вт | ||
Условия эксплуатации:
-температура окружающего воздуха, °С -относительная влажность воздуха, % -атмосферное давление, кПа
Лист № 3 Всего листов 4 Средний срок службы не менее, лет 3.
