Номер по Госреестру СИ: 60675-15
60675-15 Головки измерительные цифровые
(S_Dial WORK, S_Dial ONE)
Назначение средства измерений:
Головки измерительные цифровые модели S_Dial WORK, S_Dial ONE (далее по тексту - головки измерительные) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Внешний вид.
Головки измерительные цифровые
Рисунок № 1
Внешний вид.
Головки измерительные цифровые
Рисунок № 2
Внешний вид.
Головки измерительные цифровые
Рисунок № 3
Внешний вид.
Головки измерительные цифровые
Рисунок № 4
Внешний вид.
Головки измерительные цифровые
Рисунок № 5
Внешний вид.
Головки измерительные цифровые
Рисунок № 6
Внешний вид.
Головки измерительные цифровые
Рисунок № 7
Внешний вид.
Головки измерительные цифровые
Рисунок № 8
Общие сведения
Дата публикации -
Срок свидетельства - 27.03.2025
Номер записи -
ID в реестре СИ - 373968
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
S_Dial WORK Basic, S_Dial WORK Advanced; 805.5501; (0-25) мм; Дискретность 0,001 мм, S_Dial WORK Advanced 805.5501, S_Dial WORK Advanced 805.5401, S_Dial WORK Advanced 805.5301, S_Dial WORK Advanced (0-25,0) мм , дискр 0,001 мм, S_Dial WORK Advanced, S_Dial WORK, S_Dial S233, S_Dial ONE, Sylvac S_Dial Work Nano, S213/S229/S233/S234 (цифровые), S Dial WORK, Diai work NANO, 850.5641.10, 850-5641, 805.5305, 0-12,5-0,001, (0-12,5; 0,001) мм,
Производитель
Изготовитель - Фирма "Sylvac S.A."
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 314
Выдано извещений - 9
Кол-во периодических поверок - 200
Кол-во средств измерений - 82
Кол-во владельцев - 46
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№597 от 2015.05.21 Об утверждении типов средств измерений (ГР 60673-15 - 60745-15)
№639 от 2020.03.27 ПРИКАЗ. О продлении срока действия свидетельств об утверждении типа средств измерений 49 шт
№1751 от 2020.10.22 о продлении срока дейсвтия утвержденных типов СИ
Наличие аналогов СИ: Головки измерительные цифровые (S_Dial WORK, S_Dial ONE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Sylvac S.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25920-03 01.12.2008 |
Длиномеры вертикальные, Z_Cal 150/300/600 Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
1 год | |
|
25980-03 01.12.2008 |
Головки цифровые измерительные, S213/S229/S233/S234 Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
1 год | |
|
26107-03 01.12.2008 |
Штангенциркули, S235 150/200/300 и UL III 300/600/1000/1500 Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
1 год | |
|
26108-03 01.12.2008 |
Угломеры цифровые, S239 200/300/500 Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
1 год | |
|
26322-04 01.02.2009 |
Приборы для поверки измерительных головок, KIT M3 Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
1 год | |
|
26322-09 25.11.2024 |
Приборы для поверки измерительных головок, KIT M3 Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
26701-04 01.04.2009 |
Нутромеры, XTD и XTH Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
1 год | |
|
26701-10 19.11.2024 |
Нутромеры, XTD, XTH, Ultima Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
42934-09 01.01.2015 |
Микрометры цифровые, S_Mike PRO Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
43168-09 19.11.2024 |
Штангенциркули цифровые, S_Cal PRO, S_Cal WORK, S_Cal Micron, S_Cal UL III Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
43766-10 07.05.2020 |
Головки измерительные цифровые, S213, S229, S233, S234 Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
46018-10 22.01.2021 |
Длиномеры вертикальные, Hi_Cal 150, Hi_Cal 300 Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
60675-15 27.03.2025 |
Головки измерительные цифровые, S_Dial WORK, S_Dial ONE Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
61254-15 11.08.2021 |
Микрометры электронные, S_Mike PRO Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
76010-19 12.09.2024 |
Системы видеоизмерительные, Sylvac VISIO Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Головки измерительные цифровые (S_Dial WORK, S_Dial ONE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 5 | 0 | 5 | 0 | 3 | 0 | 3 | ||
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 13 | 9 | 3 | 0 | 9 | 6 | 3 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 6 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 57 | 0 | 46 | 0 | 57 | 0 | 46 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 33 | 3 | 2 | 27 | 0 | 29 | 2 | 27 | |
| АО "СЕВЕРНЫЙ ПРЕСС" (RA.RU.310611) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| АО "СЭГЗ" (РОСС СОБ 3.00233.2014) | 4 | 1 | 1 | 2 | 4 | 1 | 1 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО "НЗХК" (RA.RU.311424) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 25 | 1 | 0 | 19 | 0 | 17 | 0 | 17 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 14 | 2 | 0 | 13 | 0 | 14 | 0 | 13 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 2 | 1 | 0 | 3 | 2 | 1 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 18 | 0 | 13 | 0 | 12 | 0 | 12 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 9 | 4 | 4 | 0 | 8 | 4 | 4 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 4 | 0 | 1 | 0 | 4 | 0 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 | ||
| АО "НИИ ОЭП" (RA.RU.311965) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ОАО "Сарапульский электрогенераторный завод" (РОСС СОБ 3.00233.2014) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 19 | 0 | 11 | 0 | 18 | 0 | 10 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 1 | 0 | 4 | 0 | 0 | 0 | 0 | |
| ООО "ТМС РУС" (RA.RU.312318) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 13 | 1 | 0 | 7 | 0 | 13 | 0 | 7 | |
| ООО "АЗ-И" (RA.RU.312199) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ОАО "Северный пресс" (RA.RU.310611) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "СЭГЗ" (РОСС СОБ 3.00233.2014) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 6 | 0 | 6 | 1 | 6 | 0 | 6 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 6 | 4 | 0 | 6 | 6 | 6 | 0 | 6 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Головки измерительные цифровые (S_Dial WORK, S_Dial ONE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
343 | 1470 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
1829 | 1470 |
|
ФБУ Красноярский ЦСМ Красноярский край |
697 | 1470 |
|
ФБУ Дагестанский ЦСМ Республика Дагестан |
808 | 1470 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
3158 | 1470 |
Программное обеспечение
Программное обеспечение является составной частью головок измерительных, позволяющее пользователю работать в следующих режимах:
- подготовка к измерениям;
- проведение измерений;
- настройки пользователя, защищаемые паролем, передаваемым компанией «Sylvac SA»;
- статистической обработки данных;
- регистрации программного обеспечения.
Идентификационные данные программного обеспечения головок измерительных представлены в таблице 1.
Таблица 1
|
Наименование программного обеспечения (модель/ /модификация) |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программ-много обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового иден-тификатора програм-много обеспечения |
|
S_Dial WORK Basic |
SY289 |
r1.13b |
39516 |
CRC32 |
|
S_Dial WORK Advanced, IP67 |
SY289 |
r1.15 |
32610 |
CRC32 |
|
S_Dial WORK Bluetooth Smart |
SY289 |
r1.13r |
25620 |
CRC32 |
|
S_Dial WORK Analog |
SY289 |
r2.02a |
38516 |
CRC32 |
|
S Dial WORK NANO |
SY289 |
r1.17n |
74818 |
CRC32 |
|
S_Dial WORK NANO bluetooth |
SY289 |
r1.19o |
34555 |
CRC32 |
|
S Dial ONE |
SY281 |
r2.75 |
92917 |
CRC32 |
Программное обеспечение головок измерительных по защите от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286 - 2010, т.к. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления, удаления и иных преднамеренных изменений.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений приведен в инструкции по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к головкам измерительным цифровым модели S_Dial WORK, S_Dial ONE
-
1. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1^10"9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
-
2. Техническая документация фирмы «Sylvac SA», Швейцария.
Лист № 7 Всего листов 7
Поверка
Поверкаосуществляется по документу МП 60675-15 «Головки измерительные цифровые модели S_Dial WORK, S_Dial ONE. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» в июне 2014 г.
Основные средства поверки:
- прибор универсальный для измерений длины с диапазоном измерений (0.200) мм
с пределами допускаемой абсолютной погрешности ± (0,5.. .1) мкм.
Изготовитель
Фирма «Sylvac SA», Швейцария Chemin du Closalet 16 CH-1023 Crissier
Тел.: +41 21637 67 57, Факс: +41 21637 67 40
E-mail: www.sylvac.ch, admin@ sylvac.ch
Заявитель
ООО «Призма»
192171, Россия, г. Санкт-Петербург, Седова, 65
Тел.: +7 (812) 309-4881, Факс: +7 (812) 309-4881
E-mail: www.proprizma.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в Нижегородской области»,
603950, г. Нижний Новгород , ул. Республиканская, д. 1 телефон: (831) 428-78-78, факс: (831) 428-57-48,
E-mail: mail@nncsm.ru
Принцип действия головок измерительных основан на считывании по измерительной шкале значения измеряемой длины, соответствующей интервалу перемещения. Для выполнения измерения длины перемещения используют электронный преобразователь. Значение длины перемещения наконечника отображается на дисплее в цифровом и аналоговом виде. Результат измерений представлен в миллиметрах. Головки измерительные состоят из жидкокристаллического дисплея, электронного преобразователя, измерительной шкалы, сменных измерительных наконечников, батареи питания, разъемов вывода данных (разъем S_Connect: Proximity для вывода данных, бесконтактная система передачи данных посредством индуктивной связи через пластиковый корпус, разъем S_Connect: Power для передачи данных и питания, контактная передача данных и питание) и защитного корпуса с кнопками управления.
Головки измерительные модели S_Dial WORK выпускаются нескольких модификаций: S_Dial WORK Basic, S_Dial WORK Advanced, S_Dial WORK Advanced IP67, S_Dial WORK Bluetooth Smart IP67, S_Dial WORK Analog, S_Dial WORK NANO, S_Dial WORK NANO Bluetooth Smart.
Головки измерительные оснащены индуктивной системой (Smart Inductive System -S.I.S), которая характеризуется низким потреблением энергии в спящем режиме, сохраняет настройки и автоматически выходит из спящего режима при перемещении измерительного элемента.
В модели S_Dial WORK Bluetooth Smart IP67 и S_Dial WORK NANO Bluetooth Smart встроен передатчик Bluetooth Smart.
Отличительной особенностью модификаций S_Dial WORK Basic, S_Dial WORK Advanced, S_Dial WORK Advanced IP67, S_Dial WORK Bluetooth Smart IP67, S_Dial WORK Analog, S_Dial WORK NANO и S_Dial WORK NANO Bluetooth Smart является возможность поворота корпуса на 270°.
S_Dial WORK Analog оснащена шкалами: аналоговой и цифровой.
S_Dial WORK Advanced IP67 имеет исполнение с защитной гофрой.

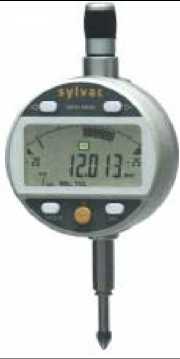

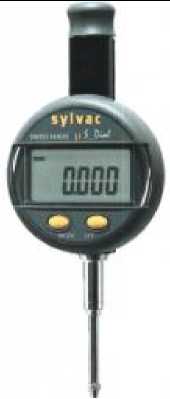

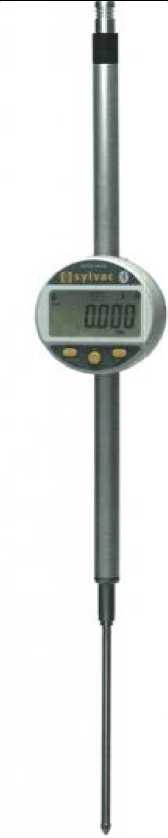

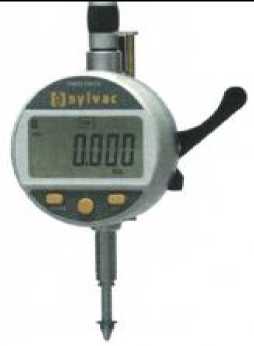

Фотографии общего вида головок измерительных, представлены на рисунках 1-8.

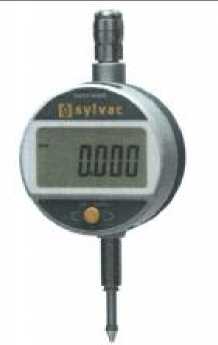

Рисунок 1- головка измерительная цифровая модель S_Dial WORK Basic Рисунок 2- головка измерительная цифровая модель S_Dial WORK Advanced

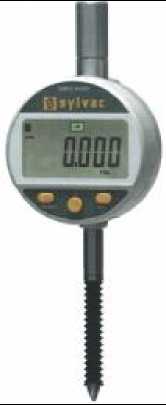

Рисунок 3- головка измерительная цифровая модель S_Dial WORK Advanced IP 67
Рисунок 5- головка измерительная цифровая модель S Dial WORK Analog
Рисунок 6- головка измерительная цифровая модель S Dial WORK NANO
Рисунок 4- головка измерительная цифровая модель S_Dial WORK Bluetooth Smart IP 67
Рисунок 7- головка измерительная цифровая модель S_Dial WORK NANO Bluetooth Smart
Рисунок 8- головка измерительная цифровая модель S_Dial ONE
Лист № 3 Всего листов 7Комплектность поставки головки измерительной цифровой приведена в таблице 9. Таблица 9
|
1 |
Г оловка измерительная цифровая |
1 шт. |
|
2 |
Инструкция по эксплуатации |
1 экз. |
|
3 |
Паспорт |
1 экз. |
|
4 |
Футляр |
1 шт. |
|
5 |
Литиевая батарейка тип CR2032 |
1 шт. |
|
6 |
Головки измерительные цифровые модели S Dial WORK, S Dial ONE. Методика поверки |
1 экз. |
- ширина, не более, 33,0 мм.
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель головки измерительной и на титульный лист инструкции по эксплуатации типографическим методом.
Перечень измеряемых параметров, диапазоны измерений и пределы допускаемой
абсолютной погрешности головок измерительных приведены в таблицах 2-8. Таблица 2
|
Характеристики |
S Dial WORK | |||||
|
Basic | ||||||
|
805.1201 |
805.1301 |
805.1401 |
805.1501 |
805.1601 |
805.1621 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диапазон измерений, мм |
0-12,5 |
0-12,5 |
0-25,0 |
0-25,0 |
0-50,0 |
0-50,0 |
|
Пределы допускаемой абсолютной погрешности, мм |
±0,01 |
±0,004 |
±0,01 |
±0,005 |
±0,02 |
±0,007 |
|
Дискретность, мм |
0,01 |
0,001 |
0,01 |
0,001 |
0,01 |
0,001 |
|
Размах, мкм |
2 | |||||
|
Измерительное усилие, Н |
0,65-0,90 0,40-0,55* 1,00-1,60* |
0,65-0,90 0,40-0,55* 1,00-1,60* |
0,65-1,15 0,45-0,90* 0,90-1,80* |
0,65-1,15 0,90-1,80* 0,65-1,15 |
1,40-2,90 |
1,40-2,90 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Г абаритные размеры (высота), не более, мм |
130,0 |
130,0 |
156,0 |
156,0 |
270,0 |
270,0 |
|
Масса, не более, г |
140 |
140 |
175 |
175 |
220 |
220 |
Таблица 3
|
Характеристики |
S Dial WORK | |||||
|
Advanced | ||||||
|
805.5201 |
805.5301 |
805.5401 |
805.5501 |
805.5601 |
805.5621 | |
|
Диапазон измерений, мм |
0-12,5 |
0-12,5 |
0-25,0 |
0-25,0 |
0-50,0 |
0-50,0 |
|
Пределы допускаемой абсолютной погрешности, мм |
±0,01 |
±0,003 |
±0,01 |
±0,004 |
±0,02 |
±0,005 |
|
Дискретность, мм |
0,01 |
0,001 |
0,01 |
0,001 |
0,01 |
0,001 |
|
Размах, мкм |
2 | |||||
|
Измерительное усилие, Н |
0,65-0,90 0,40-0,55* 1,00-1,60* |
0,65-0,90 0,40-0,55* 1,00-1,60* |
0,65-1,15 0,45-0,90* 0,90-1,80* |
0,65-1,15 0,45-0,90* 0,90-1,80* |
1,40-2,90 |
1,40-2,90 |
|
Габаритные размеры (высота), не более, мм |
130,0 |
130,0 |
156,0 |
156,0 |
270,0 |
270,0 |
|
Масса, не более, г |
140 |
140 |
175 |
175 |
220 |
220 |
Таблица 4
|
Характеристики |
S Dial WORK | |||
|
Advanced | ||||
|
805.5641 |
805.5661 |
805.5671 |
805.5681 | |
|
Диапазон измерений, мм |
0-100,0 |
0-100,0 |
0-150,0 |
0-150,0 |
|
Пределы допускаемой абсолютной погрешности, мм |
±0,02 |
±0,006 |
±0,02 |
±0,01 |
|
Дискретность, мм |
0,01 |
0,001 |
0,01 |
0,001 |
|
Размах, мкм |
2 | |||
|
Измерительное усилие, Н |
1,80-3,0 |
1,80-3,0 |
2,60-5,70 |
2,60-5,70 |
|
Габаритные размеры (высота), не более, мм |
425,0 |
425,0 |
590,0 |
590,0 |
|
Масса, не более, г |
300 |
300 |
400 |
400 |
Таблица 5
|
Характеристики |
S Dial WORK | ||
|
Advanced IP67 | |||
|
805.5305 |
805.5505 |
805.5625 | |
|
Диапазон измерений, мм |
0-12,5 |
0-25,0 |
0-50,0 |
|
Пределы допускаемой абсолютной погрешности, мм |
±0,003 |
±0,004 |
±0,005 |
|
Дискретность, мм |
0,001 |
0,001 |
0,001 |
|
Размах, мкм |
2 | ||
|
Измерительное усилие, Н |
0,70-1,40 |
0,65-1,80 |
1,25-2,70 |
|
Г абаритные размеры (высота), не более, мм |
150,0 |
195,0 |
290,0 |
|
Масса, не более, г |
155 |
200 |
250 |
Таблица 6
|
Характеристики |
S Dial WORK | |||
|
Bluetooth Smart IP67 | ||||
|
805.6301 |
805.6501 |
805.6621 |
805.6661 | |
|
Диапазон измерений, мм |
0-12,5 |
0-25,0 |
0-50,0 |
0-100,0 |
|
Пределы допускаемой абсолютной погрешности, мм |
±0,003 |
±0,004 |
±0,005 |
±0,006 |
|
Дискретность, мм |
0,001 |
0,001 |
0,001 |
0,001 |
|
Размах, мкм |
2 | |||
|
Измерительное усилие, Н |
0,65-0,90 0,40-0,55* 1,00-1,60* |
0,65-1,15 0,45-0,90* 0,90-1,80* |
1,25-2,70 |
2,20-5,70 |
|
Г абаритные размеры (высота), не более, мм |
130,0 |
160,0 |
270,0 |
425,0 |
|
Масса, не более, г |
140 |
175 |
220 |
300 |
Таблица 7
|
Характеристики |
S Dial WORK | |||||
|
Analog |
NANO |
NANO Bluetooth Smart | ||||
|
805.6306 |
805.6506 |
805.5306 |
805.5506 |
805.6306 |
805.6506 | |
|
Диапазон измерений, мм |
0-12,5 |
0-25,0 |
0-12,5 |
0-25,0 |
0-12,5 |
0-25,0 |
|
Пределы допускаемой абсолютной |
±0,003 |
±0,004 |
±0,0018 |
±0,0022 |
±0,0018 |
±0,0022 |
|
погрешности, мм | ||||||
|
Дискретность, мм |
0,001 |
0,001 |
0,0001 |
0,0001 |
0,0001 |
0,0001 |
|
Размах, мкм |
2 |
0,5 | ||||
|
Измерительное усилие, Н |
0,65-0,90 |
0,65-1,15 |
0,65-0,90 |
0,65-1,15 |
0,65-0,90 |
0,65-1,15 |
|
0,40-0,55* |
0,45-0,90* |
0,40-0,55* |
0,45-0,90* |
0,40-0,55* |
0,45-0,90* | |
|
1,00-1,60* |
0,90-1,80* |
1,00-1,60* |
0,90-1,80* |
1,00-1,60* |
0,90-1,80* | |
|
Г абаритные размеры (высота), не более, мм |
130,0 |
160,0 |
130,0 |
160,0 |
130,0 |
160,0 |
|
Масса, не более, г |
145 |
180 |
145 |
180 |
145 |
180 |
Таблица 8
|
Характеристики |
S Dia |
ONE | ||||
|
905.0121 |
905.0131 |
905.0141 |
905.0151 |
905.0161 |
905.0171 | |
|
Диапазон измерений, мм |
0-12,5 |
0-12,5 |
0-25,0 |
0-25,0 |
0-50,0 |
0-50,0 |
|
Пределы допускаемой абсолютной погрешности, мм |
±0,01 |
±0,005 |
±0,01 |
±0,006 |
±0,02 |
±0,008 |
|
Дискретность, мм |
0,01 |
0,001 |
0,01 |
0,001 |
0,01 |
0,001 |
|
Размах, мкм |
2 | |||||
|
Измерительное усилие, Н |
0,60-0,90 |
0,60-0,90 |
0,60-1,20 |
0,60-1,20 |
0,70-1,40 |
0,70-1,40 |
|
Г абаритные размеры (высота), не более, мм |
130,0 |
130,0 |
155,0 |
155,0 |
235,0 |
235,0 |
|
Масса, не более, г |
140 |
140 |
180 |
180 |
210 |
210 |
* - исполнение головки измерительной с повышенным или с пониженным измерительным усилием по запросу Заказчика.
1. Средняя наработка на отказ, 100000 ч;
2. Средний срок службы, 7 лет;
3. Напряжение питания, 3 В;
4. Условия эксплуатации:
Таблица 8
|
Модель |
Дискретность, мм |
Температура, °С |
Влажность, % |
Атмосферное давление, кПа |
|
S Dial WORK Basic |
± 0,01 |
20 ± 5 |
до 80 % (без образования конденсата) |
84-106,7 |
|
S Dial WORK Basic |
± 0,001 |
20 ± 2 | ||
|
S Dial WORK Advanced |
± 0,01 |
20 ± 5 | ||
|
S Dial WORK Advanced |
± 0,001 |
20 ± 2 | ||
|
S Dial WORK Advanced IP67 |
± 0,001 |
20 ± 2 | ||
|
S Dial WORK Bluetooth Smart IP67 |
± 0,001 |
20 ± 2 | ||
|
S Dial WORK Analog |
± 0,001 |
20 ± 2 | ||
|
S Dial WORK NANO |
± 0,0001 |
20 ± 0,5 | ||
|
S Dial ONE |
± 0,01 |
20 ± 5 | ||
|
S Dial ONE |
± 0,001 |
20 ± 2 |
5. Потребляемая мощность, не более, 0,25 мВт;
6. Габаритные размеры: - длина, не более, 60,0 мм;
Комплектность средства измерений
Комплектность поставки головки измерительной цифровой приведена в таблице 9. Таблица 9
|
1 |
Г оловка измерительная цифровая |
1 шт. |
|
2 |
Инструкция по эксплуатации |
1 экз. |
|
3 |
Паспорт |
1 экз. |
|
4 |
Футляр |
1 шт. |
|
5 |
Литиевая батарейка тип CR2032 |
1 шт. |
|
6 |
Головки измерительные цифровые модели S Dial WORK, S Dial ONE. Методика поверки |
1 экз. |
- ширина, не более, 33,0 мм.
