Номер по Госреестру СИ: 60448-15
60448-15 Виброустановки калибровочные портативные
(9200D и 9210D)
Назначение средства измерений:
Виброустановки калибровочные портативные моделей 9200D и 9210D (далее калибраторы) предназначены для воспроизведения характеристик вибрации (виброускорения, виброскорости и виброперемещения) при поверке и калибровке вибропреобразователей и средств измерения характеристик вибрации.
Аналитический паспорт типа средства измерений
60448-15 — Виброустановки калибровочные портативные
9200D и 9210D
Фирма "The Modal Shop, Inc."
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 3 года
Действует
22
организаций23
владельцев2
версий54
Всего поверок
по агрегатам с 2010 года
1
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
22
Организаций-поверителей
эффективное число: 13.9
23
Владельцев СИ
эффективное число: 17.8
27
Экземпляров СИ
по агрегатам владельцев / организаций
64.8%
Периодические поверки
первичные: 7.4%
0%
Непригодность
0 извещений
68.5%
Поверки юрлиц
доля в общем объёме
30 203 ₽
Средневзвешенная цена
медиана: 30 261 ₽
100%
Покрытие ценами
расчётный известный объём: 210 976 ₽
2 017,9 лет
Средний возраст парка
взвешено по годовому объёму
1 096 дн.
Наблюдаемый МПИ
по фактическим интервалам
720
Концентрация поверителей
HHI; доля топ-5: 48.1%
562
Концентрация владельцев
HHI; доля топ-5: 33.3%
6
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
4
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 54 поверок; пик пришёлся на 2021 год (12).
- Последний завершённый год показал рост на 0% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 6.4%.
- Рынок представлен 22 организациями; концентрация низкая (HHI 720), доля топ-5 — 48.1%.
- В базе найдено 23 владельцев и 27 экземпляров СИ; доля пяти крупнейших владельцев — 33.3%.
- Средневзвешенная цена поверки — 30 203 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 210 976 руб.
- Наблюдаемый средний интервал между поверками — около 1 096 дней; средний возраст парка по агрегатам организаций — 2 017,9 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2021 — 12
Долгосрочный CAGR: 6.4%
Активных версий: 1
Ценовой диапазон: 29 410–33 600 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 4 | 5 | 1,25 |
| ООО "Альфатех" | Юридические лица | 2 | 2 | 1,00 |
| ООО "НМОП" | Юридические лица | 1 | 3 | 3,00 |
| АО «НИКИЭТ», ИНН 7708698473 | Юридические лица | 1 | 2 | 2,00 |
| ФБУ "Новосибирский ЦСМ" | Юридические лица | 1 | 2 | 2,00 |
| АО "НИКИЭТ" | Юридические лица | 1 | 2 | 2,00 |
| ФГУП "ВНИИМС" | Юридические лица | 1 | 2 | 2,00 |
| Публичное акционерное общество "ФЕДЕРАЛЬНАЯ ГИДРОГЕНЕРИРУЮЩАЯ КОМПАНИЯ - РУСГИДРО" | Юридические лица | 1 | 2 | 2,00 |
| АО "Концерн Росэнергоатом" | Юридические лица | 1 | 2 | 2,00 |
| ФБУ "Кабардино-Балкарский ЦСМ" | Юридические лица | 1 | 2 | 2,00 |
| Филиал АО "Концерн Росэнергоатом" "Калининская атомная станция"(2894+32867) | Юридические лица | 1 | 1 | 1,00 |
| ООО «ПРОМАВТОМАТИКА» | Юридические лица | 1 | 1 | 1,00 |
| Филиал ПАО "РусГидро"- "Чебоксарская ГЭС" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ИР ЛИИ СПб" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "РусГидро"-"Воткинская ГЭС" | Юридические лица | 1 | 1 | 1,00 |
| ФГБУ "ВНИИМС" | Юридические лица | 1 | 1 | 1,00 |
| ТЕСТ-С.-ПЕТЕРБУРГ ФБУ | Юридические лица | 1 | 1 | 1,00 |
| ФГУП "ВНИИМ им.Д.И.Менделеева" | Юридические лица | 1 | 1 | 1,00 |
| ФБУ "Тест-С.-Петербург" | Юридические лица | 1 | 1 | 1,00 |
| АО "Красноярская ГЭС" | Юридические лица | 1 | 1 | 1,00 |
| ЮЛ | Юридические лица | 1 | 1 | 1,00 |
| Филиал АО «Татэнерго» Нижнекамская ГЭС 1657036630 | Юридические лица | 1 | 1 | 1,00 |
| ФБУ "ЦСМ им. А.М. Муратшина в Республике Башкортостан" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 72d521d0-171b-ed5e-5cfb-6553cc36fd59 | 60448-15 | 2022-04-19 | — | актуальная |
| c2348830-d625-0c08-cf38-ec7cbb63cb5c | 60448-15 | 2020-05-07 | 2022-04-19 | архивная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

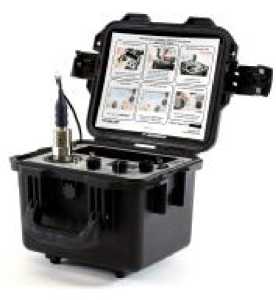

Внешний вид.
Виброустановки калибровочные портативные
Рисунок № 1
Общие сведения
Дата публикации - 19.04.2022
Срок свидетельства - 28.02.2025
Номер записи -
ID в реестре СИ - 373726
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
9200D, 9210D, 9200D и 9210D, 9200, Виброустановка калибровочная портативная 9200D и 9210D, модификация 9200D, Нет модификации
Производитель
Изготовитель - Фирма "The Modal Shop, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок - 54
Выдано извещений - 0
Кол-во периодических поверок - 35
Кол-во средств измерений - 32
Кол-во владельцев - 15
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1096 дн.
Приказы РСТ, где упоминается данный тип СИ
№444 от 2015.04.14 Об утверждении типов средств измерений (ГР 35553-15 - 60463-15)
№438 от 2020.02.28 О продлении срока действия свидетельств об утверждении типа средств измерений 72 пзц
№2333 от 2020.12.31 Об утверждении типа средств измерений
Наличие аналогов СИ: Виброустановки калибровочные портативные (9200D и 9210D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "The Modal Shop, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50247-12 08.06.2027 |
Виброустановки калибровочные портативные, моделей 9100D и 9110D Фирма "The Modal Shop, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60448-15 28.02.2025 |
Виброустановки калибровочные портативные, 9200D и 9210D Фирма "The Modal Shop, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68875-17 06.10.2027 |
Установки для поверки и калибровки виброизмерительных преобразователей, модели 9155 Фирма "The Modal Shop, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
72818-18 |
Установка для поверки и калибровки виброизмерительных преобразователей, 9155 с вибростендами 2075Е-875 и 2129Е025 Фирма "The Modal Shop, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Бесплатный
Кто поверяет Виброустановки калибровочные портативные (9200D и 9210D)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 3 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ООО "ПМЦ" (RA.RU.312726) | 9 | 2 | 7 | 0 | 8 | 2 | 6 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "Новатест" (РОСС СОБ 5.00220.2014) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ПМЦ" (RA.RU.312726) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО ИЦ МИТ (RA.RU.312147) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Виброустановки калибровочные портативные (9200D и 9210D)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
32400 | 30261 |
|
ФБУ Красноярский ЦСМ Красноярский край |
12603 | 30261 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
40200 | 30261 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
35840 | 30261 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус виброустановки методом наклейки.
Лист № 3 Всего листов 3
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к виброустановкам калибровочным портативным 9200D и 9210D
ГОСТ Р 8.800 - 2012 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2404 Гц»
Техническая документация фирмы The Modal Shop, Inc., США.
Поверка
Поверка осуществляется по документу МИ 1929-2007 «Государственная система обеспечения единства измерений. Установки вибрационные поверочные. Методика поверки.» Основные средства поверки: рабочий эталон 1 разряда по ГОСТ Р 8.800 - 2012.
Изготовитель
Фирма The Modal Shop, Inc., США.
Адрес: 3149 E Kemper Rd Cincinnati, OH 45241, USA
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест») , г. Химки, Московская обл.
Адрес: 1414001, г. Химки, Московская обл., Ленинский проспект, 1, корп. 2
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Калибраторы представляют собой портативные возбудители механических колебаний синусоидальной формы, основанные на электромеханической системе возбуждения.
Калибратор состоит из электродинамического вибростенда, усилителя мощности, генератора сигналов с регулировкой частоты и амплитуды, встроенного эталонного ICP акселерометра, контроллера и дисплея.
Принцип действия калибратора основан на воспроизведении вибростендом синусоидальной вибрации, значение ускорения которой измеряется при помощи встроенного эталонного акселерометра. Сигнал эталонного вибропреобразователя поступает на вход контроллера и после его обработки на дисплее производится отображение параметров воспроизводимых механических колебаний (амплитудное значение, среднее квадратичное значение виброускорения и виброскорости; амплитудное значение, среднее квадратичное значение, значение двойной амплитуды виброперемещения; частота колебаний). Наличие в контроллере цепи обратной связи позволяет поддерживать заданное значение параметров вибрации.
Калибратор предназначен для использования в качестве поверочной установки второго разряда по ГОСТ 8.800-2012. При поверке и калибровке используется метод сравнения (сличения) с встроенным эталонным акселерометром.
Калибратор позволяет проводить поверку и калибровку вибропреобразователей с массой до 800 г.
Калибратор модели 9210D отличается от модели 9200D наличием встроенного источника питания для вибропреобразователей с встроенной электроникой (ICP, Deltatron и др.).
Электропитание калибратора осуществляется от сети 220 В или от встроенной аккумуляторной батареи напряжением 12 В.
Внешний вид виброустановок калибровочных портативных моделей 9200D и 9210D приведен на рисунке 1.
Рисунок 1 - Виброустановки калибровочные портативные моделей 9200D и 9210D
Лист № 2 Всего листов 3
Виброустановка калибровочная портативная модели 1 экз. 9200D (модели 9210D)
Устройство для калибровки датчиков перемещения 1 экз. По дополнительному заказу Руководство по эксплуатации 1 экз.
Таблица 1
|
Наименование характеристики |
Значение |
|
Максимальное значение воспроизводимого виброускорения | |
|
(амплитудное значение) на частоте 100 Гц (без полезной нагрузки), м/с2 |
19,6 |
|
Максимальное значение воспроизводимой виброскорости (амплитудное значение) на частоте 10 Гц (без полезной нагрузки), мм/с |
305 |
|
Максимальное значение воспроизводимого виброперемещения (размах) на частоте 1 Гц (без полезной нагрузки), мм |
5,0 |
|
Диапазоны рабочих частот (при полезной нагрузке 100 г), Гц: при воспроизведении виброускорения |
от 0,7 до 2000 |
|
при воспроизведении виброскорости |
от 0,7 до 2000 |
|
при воспроизведении виброперемещения |
от 1 до 150 |
|
Пределы допускаемой относительной погрешности воспроизведения виброускорения на частоте 100 Гц, виброскорости на частоте 10 Гц и виброперемещения на частоте 1 Гц (при полезной нагрузке 100 г), % |
±1 |
|
Пределы допускаемой относительной погрешности воспроизведения виброускорения и виброскорости в диапазонах | |
|
частот: | |
|
от 2 Гц до 2 кГц включ., % |
±3 |
|
от 0,7 Гц до 2 кГц включ., % |
±10 |
|
Пределы допускаемой относительной погрешности воспроизведения виброперемещения в диапазонах частот*: от 3 Гц до 15 Гц включ., % |
±3 |
|
от 1 Гц до 150 Гц включ., % |
±10 |
|
Коэффициент нелинейный искажений, %, не более: от 1 Гц до 20 Гц включ. |
10 |
|
св. 20 Гц до 2 кГц включ. |
7 |
|
Максимальная масса поверяемого вибропреобразователя, г |
800 |
|
Напряжение питания, В: от сети (переменное) |
220 |
|
от аккумуляторной батареи (постоянное) |
12 |
|
Условия эксплуатации: диапазон рабочих температур, оС |
25±10 |
|
Габаритные размеры (высота х длина х ширина), мм |
220х305х280 |
|
Масса, кг |
8,2 |
Примечание - Виброустановка может использоваться в качестве рабочего средства измерения при воспроизведении виброперемещения в диапазоне рабочих частот от 0,7 до 150 Гц с пределами допускаемой относительной погрешности воспроизведения ±26 % (±2 дБ).
