Номер по Госреестру СИ: 50247-12
50247-12 Виброустановки калибровочные портативные
(моделей 9100D и 9110D)
Назначение средства измерений:
Виброустановки калибровочные портативные моделей 9100D и 9110D (далее -виброустановки) предназначены для калибровки и поверки вибропреобразователей (акселерометров, датчиков скорости и перемещения) в полевых и лабораторных условиях.
Внешний вид.
Виброустановки калибровочные портативные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 08.06.2027
Номер записи - 139644
ID в реестре СИ - 362044
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификаций, нет модификации, нет данных, мсд. 9100D, модель 9110D, модели 9110D, модели 9100D, мод. 9110D, мод. 9100D, Виброустановки калибровочные портативные 9110D, Виброустановки калибровочные портативные 9100D, виброустановка калибровочная портативная 9110D, виброустановка калибровочная портативная 9100D, Без модификации, 9110D, 9100D и 9110D, 9100D,
Производитель
Изготовитель - Фирма "The Modal Shop, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 332
Выдано извещений - 9
Кол-во периодических поверок - 161
Кол-во средств измерений - 127
Кол-во владельцев - 77
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1340 дн.
Приказы РСТ, где упоминается данный тип СИ
№1281 от 2017.06.08 О продлении срока действия свидетельств об утверждении типа средств измерений
№2436 от 2020.12.31 О внесении изменений в описание типа на виброустановки калибровочные портативные моделей 9100D и 9110D
№949 от 2022.04.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (32)
Наличие аналогов СИ: Виброустановки калибровочные портативные (моделей 9100D и 9110D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
50247-12 Виброустановки калибровочные портативные (моделей 9100D и 9110D) Фирма "The Modal Shop, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
43779-10 Каналы виброизмерительные (ИКВ-1-хх) ООО НПП "ТИК" (РОССИЯ г. Пермь) |
|
50247-12 Виброустановки калибровочные портативные (моделей 9100D и 9110D) Фирма "The Modal Shop, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
56857-14 Вибростенды взрывозащищенные (ТИК-ВВ (TIK - VV)) ООО НПП "ТИК" (РОССИЯ г. Пермь) |
Все средства измерений ООО НПП "ТИК"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50247-12 08.06.2027 |
Виброустановки калибровочные портативные, моделей 9100D и 9110D Фирма "The Modal Shop, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60448-15 28.02.2025 |
Виброустановки калибровочные портативные, 9200D и 9210D Фирма "The Modal Shop, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68875-17 06.10.2027 |
Установки для поверки и калибровки виброизмерительных преобразователей, модели 9155 Фирма "The Modal Shop, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
72818-18 |
Установка для поверки и калибровки виброизмерительных преобразователей, 9155 с вибростендами 2075Е-875 и 2129Е025 Фирма "The Modal Shop, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Вибростенды взрывозащищенные (ТИК-ВВ (TIK - VV))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 8 | 2 | 2 | 0 | 4 | 2 | 2 | ||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ПМЦ" (RA.RU.312726) | 46 | 1 | 21 | 18 | 1 | 38 | 20 | 18 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 8 | 0 | 6 | 1 | 8 | 0 | 6 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "РФЯЦ - ВНИИЭФ" (RA.RU.311881) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО ИЦ МИТ (RA.RU.312147) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 17 | 3 | 0 | 14 | 3 | 13 | 0 | 13 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 7 | 0 | 6 | 0 | 7 | 0 | 6 | ||
| ООО "КОМПАНИЯ ОКТАВА + " (RA.RU.312507) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 15 | 3 | 0 | 13 | 0 | 12 | 0 | 12 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 12 | 0 | 11 | 0 | 12 | 0 | 11 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 5 | 1 | 3 | 0 | 4 | 1 | 3 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 42 | 3 | 0 | 35 | 1 | 25 | 0 | 25 | |
| ООО "Новатест" (РОСС СОБ 5.00220.2014) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ПМЦ" (RA.RU.312726) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КОМПАНИЯ ОКТАВА + " (RA.RU.312507) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 21 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 8 | 0 | 8 | 0 | 7 | 0 | 7 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "СНГ-ЕК" (РОСС RU.0001.310379) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 5 | 2 | 0 | 5 | 0 | 3 | 0 | 3 | |
| ООО "ВИКОНТ" (1656) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ТИК НПП ООО (797) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Вибростенды взрывозащищенные (ТИК-ВВ (TIK - VV))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
15512 | 22486 |
|
ФБУ Иркутский ЦСМ Иркутская область |
16133 | 22486 |
|
ФБУ Красноярский ЦСМ Красноярский край |
12603 | 22486 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
33000 | 22486 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
33000 | 22486 |
Программное обеспечение
Виброустановки имеют встроенное метрологически значимое программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации от встроенного эталонного ICP акселерометра и индикации измерительной информации на дисплее виброустановки.
Защита ПО от преднамеренного воздействия обеспечивается отсутствием возможности изменять команды программы, осуществляющие управление работой виброустановок и процесса измерения.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
Portable Vibration Calibrator |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.2.2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к виброустановкам калибровочным портативным моделей 9100D и 9110DПриказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Техническая документация фирмы «The Modal Shop, Inc.», США
Поверка
Поверкаосуществляется по документу МП 204/3-09-2019 «ГСИ. Виброустановки калибровочные портативные моделей 9100D и 9110D. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.12.2019 г.
Основные средства поверки: рабочий эталон 1-го разряда по приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых виброустановок с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «The Modal Shop, Inc.», СШААдрес: 3149 E Kemper Rd, Cincinnati, OH 45241, США
Телефон: +1 513 351 9919
Факс: +1 513 458 2172
Web-сайт: http://www.modalshop.com
Заявитель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)ИНН 9710010659
Адрес: г. Москва, Малый Гнездниковский переулок, дом № 12, помещение 1, комната 4 Тел.: +7 (495) 642-49-14
E-mail: info@alphatechgroup.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия виброустановок основан на воспроизведении вибростендом синусоидальной вибрации, значение виброускорения которой измеряется при помощи встроенного эталонного акселерометра. При калибровке используется метод сравнения (сличения) со встроенным эталонным акселерометром.
Виброустановки представляют собой портативные возбудители механических колебаний синусоидальной формы, основанные на электромеханической системе возбуждения. Виброустановки состоят из вибростенда, встроенного эталонного ICP акселерометра, генератора сигналов с регулировкой частоты и амплитуды, усилителя мощности, контроллера и дисплея. Для питания виброустановки используется встроенная аккумуляторная батарея.
Виброустановки позволяют проводить калибровку и поверку вибропреобразователей с массой до 800 г.
Виброустановки модели 9110D отличаются от модели 9100D наличием встроенного источника питания для акселерометров со встроенным усилителем заряда.

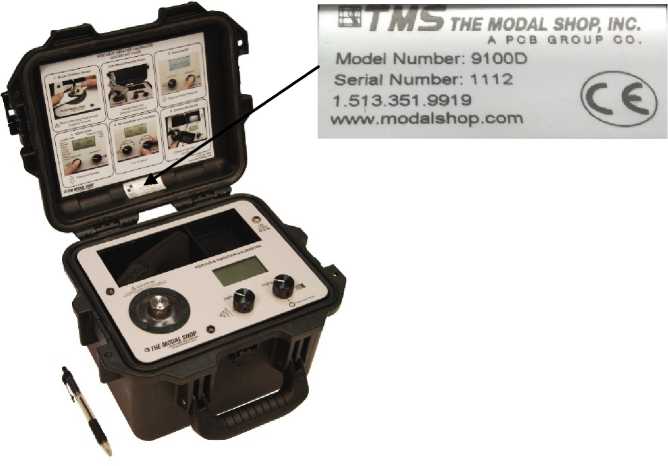

Общий вид виброустановок калибровочных портативных моделей 9100D и 9110D и маркировочная табличка представлены на рисунке 1.
ТМ5 THE MODAL SHOP, INC.
A FOB GROUP CO. Model Number: 9100D Serial Number: 1112
1.513.351.9919
Рисунок 1 - Общий вид виброустановок калибровочных портативных моделей 9100D и 9110D, маркировочная табличка
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон воспроизведений и измерений параметров вибрации (с нагрузкой 10 г): - амплитудного значения виброускорения на базовой частоте 100 Гц, м/с2 |
от 0,1 до 200 |
|
- амплитудного значения виброскорости на базовой частоте 80 Гц, мм/с |
от 0,1 до 380 |
|
- размаха виброперемещения на базовой частоте 40 Гц, мкм |
от 1 до 3800 |
|
Диапазоны рабочих частот воспроизведений и измерений значения параметра вибрации (с нагрузкой 10 г), Гц: - амплитудного значения виброускорения |
от 5 до 10000 |
|
- амплитудного значения виброскорости |
от 10 до 1000 |
|
- размаха виброперемещения |
от 30 до 150 |
|
Пределы допускаемой относительной погрешности измерений - амплитудного значения виброускорения на базовой частоте 100 Гц, % |
±1 |
|
- амплитудного значения виброскорости на базовой частоте 80 Гц, % |
±1 |
|
- размаха виброперемещения на базовой частоте 40 Гц, % |
±1 |
|
Пределы допускаемой относительной погрешности измерений амплитудного значения виброускорения в диапазонах частот, %: - от 5 Гц до 10 Гц включ. |
±5 |
|
- св. 10 Гц до 5000 Гц включ. |
±3 |
|
- св. 5000 до 10000 Гц |
±5 |
|
Пределы допускаемой относительной погрешности измерений амплитудного значения виброскорости в диапазоне рабочих частот, % |
±3 |
|
Пределы допускаемой относительной погрешности измерений размаха виброперемещения в диапазоне рабочих частот, % |
±3 |
|
Относительный коэффициент поперечного движения вибростола виброустановки, %, не более |
10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Максимальная масса калибруемого датчика, г |
800 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до 50 |
|
Габаритные размеры (ширина х длина х высота), мм, не более |
220х305х280 |
|
Масса, кг, не более |
8,2 |
