Номер по Госреестру СИ: 68875-17
68875-17 Установки для поверки и калибровки виброизмерительных преобразователей
(модели 9155)
Назначение средства измерений:
Установки для поверки и калибровки виброизмерительных преобразователей модели 9155 предназначены для воспроизведения и измерения параметров вибрации (виброускорение, виброскорость, и виброперемещение) при проведении поверки и калибровки виброизмерительных преобразователей, виброметров и других средств измерений и контроля параметров вибрации.
Внешний вид.
Установки для поверки и калибровки виброизмерительных преобразователей
Рисунок № 1
Внешний вид.
Установки для поверки и калибровки виброизмерительных преобразователей
Рисунок № 2
Внешний вид.
Установки для поверки и калибровки виброизмерительных преобразователей
Рисунок № 3
Внешний вид.
Установки для поверки и калибровки виброизмерительных преобразователей
Рисунок № 4
Внешний вид.
Установки для поверки и калибровки виброизмерительных преобразователей
Рисунок № 5
Программное обеспечение
Программное обеспечение TMS9155, устанавливаемое на персональный компьютер, выполняет функции по заданию параметров вибрации (управления вибростендом), позволяет программировать циклические испытания, создавать автоматические отчеты в MS Excel, сохранять и проводить анализ данных, сохранять протоколы поверки и калибровки в базу данных.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
TMS9155 |
Номер версии (идентификационный номер ПО), не ниже |
5.4.1 |
Цифровой идентификатор ПО |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможность изменять команды программы.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «низкий».
Лист № 4 Всего листов 8
Знак утверждения типа
Знак утверждения типананосится на корпус установки для поверки и калибровки виброизмерительных преобразователей модели 9155 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам для поверки и калибровки виброизмерительных преобразователей модели 9155ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2-104 Гц
ГОСТ 16063-1-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 1. Основные положения
ГОСТ 16063-11-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 11. Первичная вибрационная калибровка методами лазерной интерферометрии
ГОСТ 16063-21-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем
ГОСТ 16063-22-2012 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 22. Ударная калибровка сравнением с эталонным преобразователем
ГОСТ 16063-41-2014 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 41. Калибровка лазерных виброметров
ГОСТ Р 8.669-2009 Государственная система обеспечения единства измерений. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями
Техническая документация фирмы «The Modal Shop, Inc.»
Поверка
Поверкаосуществляется по документу МП 204/3-18-2017 «Установки для поверки и калибровки виброизмерительных преобразователей модели 9155. Методика поверки», утвержденному ФГУП «ВНИИМС» 11 июля 2017 года.
Основные средства поверки:
Вторичный эталон по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «The Modal Shop, Inc.», США
Адрес: 3149 E Kemper Rd, Cincinnati, OH 45241, США
Телефон: +1 513 351 9919
Факс: +1 513 458 2172
Web-сайт: http://www.modalshop.com
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест») ИНН 7713537016Адрес: 141401, Московская область, г. Химки, Ленинский проспект, д.1, корп.2 Телефон: +7 (495) 788-55-23 (многоканальный)
Факс: +7 (495) 575-41-03
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-55-77 Факс: + 7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы установок для поверки и калибровки виброизмерительных преобразователей модели 9155 (далее - установки) основан на воспроизведении параметров синусоидальной вибрации и определении коэффициента преобразования поверяемого и/или калибруемого виброизмерительного преобразователя методом сравнения с рабочим эталоном, либо определении коэффициента преобразования поверяемого и/или калибруемого виброизмерительного преобразователя абсолютным методом с помощью лазерного интерферометра.
В состав установок модели 9155 входят средства формирования и воспроизведения вибрационных колебаний и средства измерений параметров вибрации. Основными средствами, входящими в состав установок, являются:
-
- вибростенд с усилителем мощности;
-
- эталонный канал с согласующим усилителем;
-
- управляющий персональный компьютер со встроенным АЦП/ЦАП.
Установки позволяют проводить поверку и калибровку:
-
- пьезоэлектрических вибропреобразователей;
-
- пьезоэлектрических вибропреобразователей со встроенной электроникой с выходом
по напряжению и по току;
-
- вибропреобразователей индукционных;
-
- вибропреобразователей емкостных;
-
- вибропреобразователей пьезорезистивных;
-
- вибропреобразователей виброскорости;
-
- вибропреобразователей вихретоковых;
-
- ударных акселерометров.
Состав установок конфигурируется по модульному принципу и включает, в зависимости от требований, следующие модификации вибростендов:
- вибростенд на воздушном подшипнике, модификация 9155-830 (рабочий диапазон
частот: от 2 до 15000 Гц);
-
- вибростенд на воздушном подшипнике, модификация 9155-831 (рабочий диапазон частот: от 2 до 20000 Гц);
-
- длинноходовый вибростенд на воздушном подшипнике с пьезоэлектрическим эталонным вибропреобразователем со встроенной электроникой, модификация 9155-771 (перемещение (размах) 255 мм, рабочий диапазон частот: от 0,5 до 500 Гц);
-
- длинноходовый вибростенд на воздушном подшипнике с оптическим эталонным преобразователем линейных перемещений (энкодером), модификация 9155-779 (перемещение (размах) 255 мм, рабочий диапазон частот: от 0,1 до 500 Гц);
-
- вибростенд с номинальной вынуждающей силой 334Н для поверки и калибровки вибропреобразователей массой до 2 кг, модификация 9155-875 (рабочий диапазон частот: от 5 до 10000 Гц);
-
- ударный вибростенд 9155-525 (диапазон амплитуд от 200 до 100000 м/с2);
Вибростенды комплектуются согласующим усилителем в зависимости от характеристик вибростенда.
Модификации согласующих усилителей:
- усилитель для ICP датчиков 442 А 102 и конвертер заряда 422, опция 9155-442;
- двухрежимный зарядовый и ICP усилитель , опция 9155-443;
- усилитель сигналов для поверки и калибровки емкостных датчиков , опция 9155-445;
- усилитель сигналов для поверки и калибровки пьезорезистивных датчиков , опция 9155-478;
- согласующее устройство для поверки и калибровки датчиков виброскорости, опция 9155-600;
- согласующее устройство для поверки и калибровки датчиков с токовым выходом , опция 9155-650.
Дополнительные аппаратно-программные модификации установки:
- поверка и калибровка нелинейности амплитудной характеристики преобразователей, опция 9155-501;
- поиск резонансных частот преобразователей до 50 кГц, опция 9155-550;
- интеграция компонентов установки в 19” стойку, опция 9155-100;
- комплект инструментов для обслуживания установки и крепления датчиков , опция 9155-160.
Установки могут комплектоваться лазерным интерферометром, опции 9155-570, 9155574 или 9155-575.

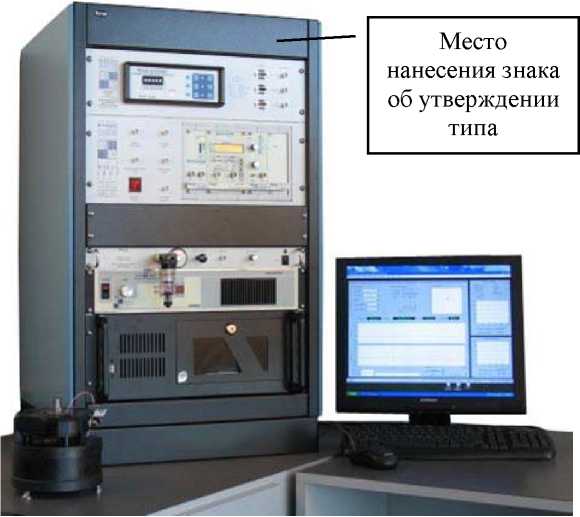

Общий вид установок для поверки и калибровки виброизмерительных преобразователей модели 9155 представлен на рисунке 1.
Рисунок 1 - Общий вид установок для поверки и калибровки виброизмерительных преобразователей модели 9155
Общий вид вибростендов, входящих в состав установок для поверки и калибровки виброизмерительных преобразователей модели 9155 представлен на рисунке 2.

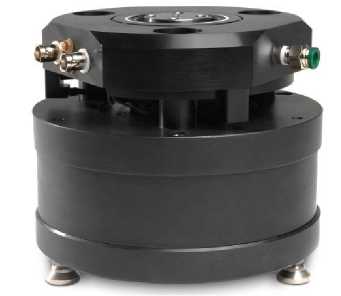

Модификации 9155-830 и 9155-831

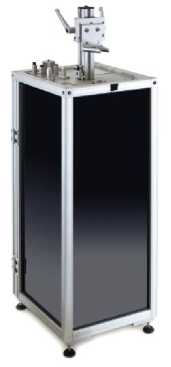

Модификация 9155-875
Модификация 9155-525

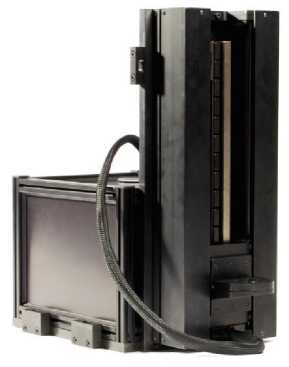

Модификации 9155-771 и 9155-779
Рисунок 2 - Общий вид вибростендов, входящих в состав установок для поверки и калибровки виброизмерительных преобразователей модели 9155
Таблица 5 -
Наименование |
Обозначение |
Количество |
Управляющий блок со встроенным АЦП/ЦАП |
- |
1 шт. |
Вибростенд на воздушном подшипнике 9155-8301) |
- |
- |
Вибростенд на воздушном подшипнике 9155-8311) |
- |
- |
Длинноходовый вибростенд на воздушном подшипнике с пьезоэлектрическим эталонным вибропреобразователем со встроенной электроникой 9155-7711) |
- |
- |
Длинноходовый вибростенд на воздушном подшипнике с оптическим эталонным преобразователем линейных перемещений (энкодером) 9155-7791) |
- |
- |
Вибростенд с номинальной вынуждающей силой 334Н для поверки и калибровки вибропреобразователей массой до 2 кг 9155-8751) |
- |
- |
Ударный вибростенд 9155-5251-* |
- |
- |
Лазерный интерферометр 9155-570, 9155-574, 9155-5751) |
- |
- |
Продолжение таблицы 5
Наименование |
Обозначение |
Количество |
Программное обеспечение 9155-501 для определения нелинейности АХ вибропреобразователей1) |
- |
- |
Программное обеспечение 9155-550 для поиска резонансов вибропреобразователей1) |
- |
- |
Дополнительные принадлежности по спецификации фирмы |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 204/3-18-2017 |
1 экз. |
1) - поставляется по заказу |
Таблица 2 - мод. 9155-875, 9155-830 и 9155-831
Наименование характеристики |
Значение | ||
Модификация |
9155-875 |
9155-830 |
9155-831 |
Диапазон рабочих частот, Гц |
от 5 |
от 2 |
от 2 |
до 10000 |
до 15000 |
до 20000 | |
Диапазон воспроизведения виброускорения, м/с2 | |||
- при номинальной нагрузке на усилителе мощности |
от 0,1 до |
от 0,1 до |
от 0,1 до |
735 |
98 |
98 | |
- при максимальной нагрузке на усилителе мощности |
- |
от 0,1 до |
от 0,1 до |
392 |
392 | ||
Диапазон воспроизведения виброскорости, мм/с |
от 0,1 до |
от 0,1 до |
от 0,1 до |
1800 |
380 |
380 | |
Диапазон воспроизведения виброперемещения, мм |
от 0,01 до |
от 0,001 |
от 0,001 |
25,4 |
до 10,0 |
до 10,0 | |
Опорные частоты, Гц |
100; 160 |
100; 160 |
100;160 |
Пределы допускаемой относительной погрешности воспроизведения параметров вибрации на опорных частотах, % |
±0,8 |
±0,5 |
±0,5 |
Пределы допускаемой относительной погрешности воспроизведения параметров вибрации в диапазоне частот, %: | |||
- от 2 до 5 включ.,Гц |
- |
±3,0 |
±3,0 |
- св. 5 до 10 включ., Гц |
±5,0 |
±2,0 |
±2,0 |
- св. 10 до 100 включ., Гц |
±2,0 |
±1,2 |
±1,2 |
- св. 100 до 1000 включ., Гц |
±2,0 |
±1,0 |
±1,0 |
- св. 1 до 5 включ., кГц |
±3,0 |
±1,4 |
±1,4 |
- св. 5 до 10 включ., кГц |
±5,0 |
±1,9 |
±1,9 |
- св. 10 до 15 включ., кГц |
- |
±2,2 |
±2,2 |
- св. 15 до 20 включ., кГц |
- |
- |
±2,8 |
Относительный коэффициент поперечного движения вибростола в диапазоне частот, %, не более: - от 2 до 5000 включ., Гц |
10 |
5 |
5 |
- св. 5 до 10 включ., кГц |
20 |
10 |
10 |
- св. 10 до 15 включ., кГц |
- |
15 |
10 |
- св. 15 до 20 включ., кГц |
- |
- |
15 |
Коэффициент нелинейных искажений в диапазоне частот, %, не более: - от 2 до 5 включ., Гц |
10 |
10 | |
- св. 5 до 20 включ., Гц |
10 |
5 |
5 |
- св. 20 до 10000 включ., Гц |
5 |
5 |
5 |
- св. 10 до 15 включ., кГц |
- |
5 |
5 |
- св. 15 до 20 включ., кГц |
- |
- |
10 |
Тип встроенного эталонного преобразователя |
Акселерометр ICP | ||
Коэффициент преобразования встроенного эталонного преобразователя, мВ/(м^с-2) |
1,02 | ||
Диапазон рабочих частот встроенного эталонного | |||
преобразователя, Гц |
от 0,7 до 20000 | ||
Собственная резонансная частота встроенного эталонного преобразователя, Гц, не менее |
70000 |
Окончание таблицы 2
Наименование характеристики |
Значение | |||
Модификация |
9155-875 |
9155-830 |
9155-831 | |
Длина хода подвижной части вибростенда, мм |
25,4 |
10 |
10 | |
Масса поверяемого/калибруемого вибропреобразователя, кг, не более |
4,5 |
0,8 | ||
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 | |||
Габаритные размеры: - длинахширинахвысота, мм, не более |
267х319х | |||
- диаметрхвысота, мм, не более |
165 |
165x133 | ||
Масса, кг, не более |
25 |
10,1 |
Таблица 3 - мод. 9155-771 и 9155-779
Наименование характеристики |
Значение | |
Модификация |
9155-771 |
9155-779 |
Диапазон рабочих частот, Гц |
от 0,5 до 500 |
от 0,1 до 500 |
Диапазон воспроизведения виброускорения, м/с2 |
от 0,01 до 19,6 | |
Диапазон воспроизведения виброскорости, мм/с |
от 0,01 до 780 | |
Диапазон воспроизведения виброперемещения, мм |
от 0,01 до 255 | |
Опорные частоты, Гц |
5 | |
Пределы допускаемой относительной погрешности воспроизведения параметров вибрации на опорных | ||
частотах, % |
0,8 | |
Пределы допускаемой относительной погрешности воспроизведения параметров вибрации в диапазоне частот, %: | ||
- от 0,1 до 0,25 включ., Гц |
- |
±5,0 |
- св. 0,25 до 0,5 включ., Гц |
- |
±3,0 |
- св. 0,5 до 1 включ., Гц |
±1,1 |
±1,1 |
- св. 1 до 10 включ., Гц |
±0,8 |
±0,8 |
- св. 10 до 100 включ., Гц |
±1,0 |
±1,0 |
- св. 100 до 500 включ., Гц |
±1,5 |
±1,5 |
Относительный коэффициент поперечного движения вибростола в диапазоне частот, %, не более: - от 0,1 до 10 включ., Гц |
10 |
10 |
- св. 10 до 100 включ., Гц |
5 |
5 |
- св. 200 до 500 включ., Гц |
10 |
10 |
Тип встроенного эталонного преобразователя |
Низкочастоный |
Оптический |
ICP |
преобразователь | |
акселерометр |
линейных | |
перемещений | ||
(энкодер) | ||
Коэффициент преобразования встроенного | ||
эталонного преобразователя, мВ/(м^с-2) |
51 | |
Диапазон рабочих частот эталонного | ||
преобразователя, Гц |
от 0,015 до 7000 | |
Собственная резонансная частота встроенного | ||
эталонного преобразователя, Гц, не менее |
14000 |
Окончание таблицы 3
Наименование характеристики |
Значение |
Модификация |
9155-771 9155-779 |
Длина хода подвижной части вибростенда, мм |
255 |
Масса поверяемого/калибруемого вибропреобразователя, кг, не более |
2,0 |
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 |
Габаритные размеры (длинахширинахвысота), мм, не более |
742х280х241 |
Масса, кг, не более |
28 |
Таблица 4 - мод. 9155-525
Наименование характеристики |
Значение |
Модификация |
9155-525 |
Диапазон воспроизводимых ускорений, м/с2 |
от 196 до 98000 |
Пределы допускаемой относительной погрешности воспроизведения ускорений, % |
±2,5 |
Коэффициент преобразования встроенного эталонного преобразователя, мВ/(м^с-2) |
0,051 |
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 |
Габаритные размеры (длинахширинахвысота), мм, не более |
330x355x762 |
Масса, кг, не более |
25 |
