Номер по Госреестру СИ: 60374-15
60374-15 Аппараты для определения газопроницаемости формовочных смесей
(LPiR-3e)
Назначение средства измерений:
Аппараты для определения газопроницаемости формовочных смесей LPiR-3e (далее аппараты) предназначены для измерений газопроницаемости литейных формовочных материалов (формовочных и стержневых смесей во влажном, просушенном или жёстком состоянии, кварцевых песков и т.д.) при температуре (20±10) °С. Аппараты могут быть использованы в соответствии
с ГОСТ 23409.6-78 и ГОСТ 29234.11-91.
Внешний вид.
Аппараты для определения газопроницаемости формовочных смесей
Рисунок № 1
Внешний вид.
Аппараты для определения газопроницаемости формовочных смесей
Рисунок № 2
Внешний вид.
Аппараты для определения газопроницаемости формовочных смесей
Рисунок № 3
Внешний вид.
Аппараты для определения газопроницаемости формовочных смесей
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 17.02.2025
Номер записи -
ID в реестре СИ - 373645
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, LPiR-3e,
Производитель
Изготовитель - Фирма "MULTISERW-Morek"
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 33
Выдано извещений - 1
Кол-во периодических поверок - 25
Кол-во средств измерений - 7
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№401 от 2015.04.01 Об утверждении типов средств измерений (ГР 60259-15 - 60377-15)
№327 от 2020.02.17 О продлении срока действия свидетельств об утверждении типа средств измерений 19 шт
Наличие аналогов СИ: Аппараты для определения газопроницаемости формовочных смесей (LPiR-3e)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "MULTISERW-Morek"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
58857-14 17.06.2024 |
Прессы испытательные, LPr-2e Фирма "MULTISERW-Morek" (ПОЛЬША ) |
ОТ |
1 год |
|
59308-14 28.10.2024 |
Машины испытательные, LRu-2e, LRuE-2e, LRu-MA, LRu-DMA Фирма "MULTISERW-Morek" (ПОЛЬША ) |
ОТ |
1 год |
|
60374-15 17.02.2025 |
Аппараты для определения газопроницаемости формовочных смесей, LPiR-3e Фирма "MULTISERW-Morek" (ПОЛЬША ) |
ОТ МП |
1 год |
|
65944-16 14.12.2021 |
Машины испытательные, LRP и LRT Фирма "MULTISERW-Morek" (ПОЛЬША ) |
ОТ МП |
1 год |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Кто поверяет Аппараты для определения газопроницаемости формовочных смесей (LPiR-3e)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 25 | 1 | 6 | 18 | 1 | 24 | 6 | 18 | |
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 |
Стоимость поверки Аппараты для определения газопроницаемости формовочных смесей (LPiR-3e)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Липецкий ЦСМ Липецкая область |
6300 | 8078 |
|
ФБУ Рязанский ЦСМ Рязанская область |
8014 | 8078 |
|
ФБУ Рязанский ЦСМ Рязанская область |
8742 | 8078 |
|
ФБУ Рязанский ЦСМ Рязанская область |
9256 | 8078 |
Программное обеспечение
Встроенное программное обеспечение (ПО) обеспечивает управление режимами работы аппаратов, чтение данных первичных измерительных преобразователей, обработку, хранение,
Лист № 3 Всего листов 5 отображение результатов измерения на дисплее аппарата, вывод результатов на печатающее устройство, вывод результатов в сеть на базе интерфейса RS-232.
Идентификационные признаки ПО приведены в таблице 1. Таблица 1
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспе чения |
Цифровой идентификатор программного обеспечения (контрольная сумма испол-няемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
LPiR-2e |
3.08 |
5300655f7475f1685dc0440 4e7beb575 |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «Высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на левой боковой стороне аппаратов рядом с его идентификационными данными в виде наклеиваемой плёнки и на титульный лист документа «Аппараты для определения газопроницаемости формовочных смесей LPiR-3e. Руководство по эксплуатации. LPiR-3e-001РЭ» типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений-
1 «Аппараты для определения газопроницаемости формовочных смесей LPiR-3e. Руководство по эксплуатации. LPiR-3e-001РЭ».
-
2 ГОСТ 23409.6-78. Пески формовочные, смеси формовочные и стержневые. Метод определения газопроницаемости.
-
3 ГОСТ 29234.11-91. Пески формовочные. Метод определения газопроницаемости.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратам для определения газопроницаемости формовочных смесей LPiR-3e
-
1 ГОСТ 23409.6-78. Пески формовочные, смеси формовочные и стержневые. Метод определения газопроницаемости.
-
2 ГОСТ 29234.11-91. Пески формовочные. Метод определения газопроницаемости.
-
3 Техническая документация фирмы производителя.
Поверка
Поверкаосуществляется в соответствии с документом LPiR-3e 2014.001 МП «Инструкция. Аппараты для определения газопроницаемости формовочных смесей LPiR-3e. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в сентябре 2014 г.
Основные средства поверки:
-
- микроманометр жидкостный компенсационный с микрометрическим винтом МКВК-250, рег. № 22995-02 - диапазон измерений от 0 до 2500 Па, класс точности 0,05 по ГОСТ 8.302-78;
-
- весы лабораторные электронные AJH-4200CE, рег. № 25752-07 - класс точности высокий (II) по ГОСТ 24104-2001 (ГОСТ Р 53228-2008), диапазон измерений от 5 до 4200 г, цена поверочного деления 0,1 г;
-
- секундомер механический СОСпр-2б-2-010, рег. № 11519-11 - цена деления 0,2 с, класс точности 2;
-
- термометр ртутный стеклянный лабораторный ТЛ-4 № 2, рег. № 303-91 - диапазон измерений от 0 до 55 °С, цена деления 0,1 °С, класс точности 2;
-
- барометр-анероид контрольный М-67, рег. № 3744-73, диапазон от 610 до 790 мм рт.ст., погрешность 0,8 мм рт. ст.
Изготовитель
Фирма «MULTISERW-Morek», Польша.
Адрес: Marciporeba 36, PL 34-114, Brzeznica, Poland
Факс: +48 33 879 21 72, Tel. +48 33 879 28 21
E-mail: morek@multiserw-morek.pl,
http://www.multiserw-morek.pl
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 526-63-00, факс: (495) 526-52-68
E-mail: office@vniiftri.ru
Аппараты представляют собой настольные приборы, состоящие из расположенных в едином корпусе воздухонагнетательного устройства, газораспределительного устройства, электронного блока управления, контрольно-измерительной системы. Питание аппаратов осуществляется от электросети общего назначения.
Принцип работы аппаратов основан на пропускании воздуха через испытываемый образец материала установленной формы и размера с одновременным определением давления перед образцом и расхода пропускаемого через образец воздуха. Расход определяется по перепаду давления на соплах, встроенных в аппараты, при постоянном давлении перед соплами.

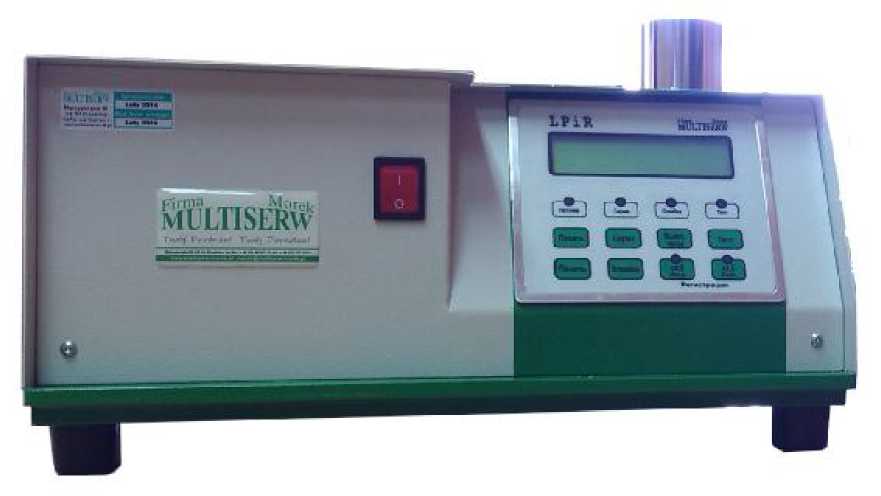

Внешний вид аппаратов приведен на рисунке 1. На рисунке 2 указано место пломбирования, производимого на одном из крепежных винтов съемного верхнего кожуха аппаратов с задней стороны. На рисунке 3 указано место нанесения знака утверждения типа - на левой боковой стороне аппарата.
