Номер по Госреестру СИ: 65944-16
65944-16 Машины испытательные
(LRP и LRT)
Назначение средства измерений:
Машины испытательные моделей LRP и LRT (далее по тексту - машины LRP/LRT) предназначены для измерений силы, возникающей при деформации образца, в процессе определения для песчано-смоляных формовочных смесей предела прочности на растяжение и сжатие при нагреве в зоне конденсации влаги.
Внешний вид.
Машины испытательные
Рисунок № 1
Внешний вид.
Машины испытательные
Рисунок № 2
Внешний вид.
Машины испытательные
Рисунок № 3
Программное обеспечение
Встроенное программное обеспечение (ПО) обеспечивает управление режимами работы машин LRP/LRT, чтение данных первичных измерительных преобразователей, обработку, хранение, отображение результатов измерений на дисплее, вывод результатов измерений на печатающее устройство и в сеть на базе интерфейса RS-232.
Идентификационные признаки ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки ПО
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
LRP Software |
LRT Software |
Номер версии (идентификационный номер) ПО |
2.00 |
0.01 |
Цифровой идентификатор ПО (контрольная сумма |
244c1ffc882c0cc47d |
413db8fd6d5bb2c765 |
исполняемого кода) |
d3e1f09375d969 |
0b29c023aee696 |
Алгоритм вычисления идентификатора ПО |
M |
Ю5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«высокий» Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на переднюю наклонную панель корпуса машины (правее дисплея) в виде наклеиваемой плёнки и на титульный лист документа «Машины испытательные моделей LRP и LRT. Руководство по эксплуатации» LRP-LRT 2014.001 РЭ типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ 23409.16-78 Смеси формовочные. Метод определения предела прочности на растяжение в зоне конденсации влаги
ГОСТ 23409.8-78 Смеси формовочные и стержневые. Метод определения прочности при сжатии при высоких температурах
ГОСТ 23409.7-78 Пески формовочные, смеси формовочные и стержневые. Методы определения прочности при сжатии, растяжении, изгибе и срезе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным моделей LRP и LRT
-
1 ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
-
2 ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования.
-
3 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу LRP-LRT.2014.001Mn «Инструкция. Машины испытательные LRP и LRT. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 14 октября 2016 г.
Основные средства поверки:
-
- весы электронные ВЛТЭ-1100 (рег № 58912-14), диапазон измерений до 1,10 кг, класс точности II высокий;
-
- динамометры электронные переносные АЦД/1 (рег. № 50803-12), перекрывающие диапазон измерений силы от 100 Н до 1,2 кН; пределы допускаемой относительной погрешности ±0,24 %;
-
- термометр цифровой со сменными зондами типа Testo 922 (рег. № 38574-13), диапазон измерений от минус 50 до 1000 0С, пределы допускаемой абсолютной погрешности ±5 0С;
-
- секундомер механический СОСпр-б-6-2 (рег. № 11519-11), диапазон измерений от 0 до 60 мин, класс точности 2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «MULTISERW-Morek», Польша
Адрес: Marciporeva 36, PL 34-114, Brzeznica, Poland
Сервисная служба: тел. +44 (0) 870 777 7727
Факс: +48 33 879 21 72, Тел. +48 33 879 28 21
E-mail: morek@multiserv-morek.pl , www.multiserv-morek.pl
Конструктивно машины LRP/LRT представляют собой установки, состоящие из блока нагружения с нагревателем и электронного блока, размещенных в едином корпусе. Электронный блок расположен в верхней части корпуса машин LRP/LRT.
Основой блока нагружения машин LRP служит нижняя (неподвижная) траверса с держателем для испытываемого образца и верхняя (подвижная) траверса с держателем для образца и встроенным датчиком силы. Устройство держателя верхней траверсы позволяет при испытаниях подводить к верхней части образца нагреватель.
Блок нагружения машины LRT представляет собой горизонтальное основание с креплениями для оснастки, в которую помещается испытываемый образец. Специальное приспособление, встроенное основание, позволяет производить растяжение образца в оснастке и измерять усилие, необходимое для растяжения образца.
Результаты измерений усилия выводятся на дисплей электронного блока и могут быть переданы на персональный компьютер.
Принцип действия машин LRP/LRT заключается в измерении силы, возникающей при деформировании испытываемого образца, нагреваемого до температуры, заданной условиями испытаний.
При испытаниях на машине LRP образец песчано-смоляной формовочной смеси в специальной оснастке помещается на опорную плиту и зажимается в держателях нижней и верхней траверс. При испытаниях нагреватель, нагретый до заданной температуры, прижимается к верхней части образца на заданное программой испытаний время. После окончания нагрева включается механический привод верхней траверсы, создающий усилие растяжения и разрушение образца. Возникающие усилия измеряются датчиком силы.
При испытаниях на машине LRT образец помещается в специальную оснастку и подвергается нагреву. После этого производится растяжение образца. Усилие, требуемое для растяжения и разрушения образца, измеряется датчиком силы.
Тензометрический датчик силы преобразует нагрузку в электрический сигнал, изменяющийся пропорционально нагрузке. Электрический сигнал через усилитель поступает в аналогово-цифровой преобразователь, после обработки данных микропроцессором результаты выводятся на дисплей электронного блока.

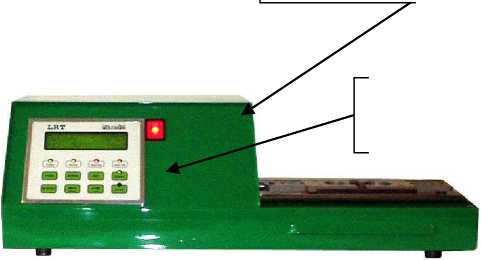

Внешний вид машин LRP/LRT с указанием мест нанесения знака утверждения типа и пломбирования от несанкционированного доступа приведен на рисунках 1 и 2.
Место пломбирования
Место нанесения знака утверждения типа

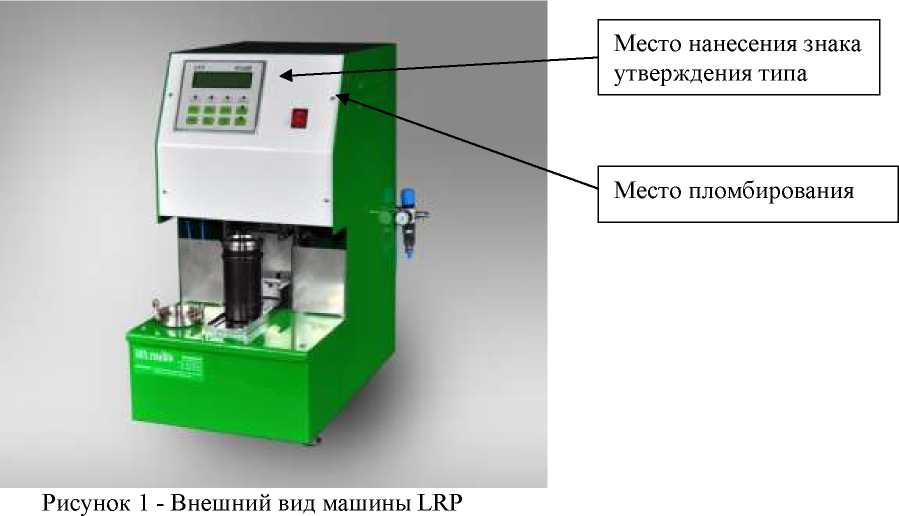

Рисунок 2 - Внешний вид машины LRT
Комплект поставки машин LRP/LRT приведен в таблице 3.
Таблица 3 - Комплект поставки
Наименование |
Обозначение |
Количество, шт |
Примечание |
Машина испытательная модели LRP или модели LRT |
1 | ||
Кабель для связи с ПК |
RS 232 |
1 |
- |
Диск CD с программным обеспечением |
1 |
В соответствии с моделью | |
Базовая оснастка |
1 |
В соответствии с моделью | |
Компьютер типа «ноутбук» |
1 |
Опционально |
Наименование |
Обозначение |
Количество, шт |
Примечание |
Эксплуатационная документация, в том числе: |
- | ||
Руководство по эксплуатации |
LRP-LRT.2014.001 РЭ |
1 |
- |
Паспорт |
LRP-LRT.2014.001 ПС |
- | |
Методика поверки |
LRP-LRT.2014.001 МП |
1 |
- |
Таблица 2 -
Наименование характеристики |
Значение характеристики для моделей | |||
LRP |
LRT | |||
Диапазон измерений силы при испытаниях, Н |
от 2 до 20 |
от 100 до 1120 | ||
Пределы допускаемой приведенной |
±1 | |||
погрешности измерений силы, %* | ||||
Диапазон измерений температуры на поверхности образца при нагреве, °C |
от 100 до 300 |
от 50 до 355 | ||
Пределы допускаемой абсолютной погрешности измере- |
±10 | |||
ний температуры на поверхности образца при нагреве, °C | ||||
Диапазон задаваемого времени нагрева образца, с |
от 10 до 590 |
от 10 до 50 | ||
Пределы допускаемой абсолютной погрешности воспроиз- |
±2 | |||
ведения заданного времени нагрева образца, с | ||||
Параметры электропитания: - напряжение переменного тока, В |
230±23 |
230±23 | ||
- частота переменного тока, Гц |
50±0,5 |
50±0,5 | ||
- потребляемая мощность, В^А, не более |
450 |
500 | ||
Г абаритные размеры (длина х ширина х высота), мм, не более |
350х520х600 |
550x250x200 | ||
Масса, кг, не более |
20 |
15 | ||
Рабочие условия эксплуатации: | ||||
- температура окружающего воздуха, °С |
от +10 до +30 | |||
- относительная влажность окружающего воздуха при тем- | ||||
пературе 30 °С, %, не более |
80 | |||
Примечание - * погрешность нормирована как приведенная к верхнему пределу измерений |
