Номер по Госреестру СИ: 59308-14
59308-14 Машины испытательные
(LRu-2e, LRuE-2e, LRu-MA, LRu-DMA)
Назначение средства измерений:
Машины испытательные моделей LRu-2e, LRuE-2e, LRu-MA, LRu-DMA (далее по тексту - машины LRu) предназначены для измерений силы, возникающей при деформации образца, в процессе определения механических характеристик формовочных и стержневых масс во влажном, высушенном или химически отвержденном состоянии (прочность на сжатие, растяжение, изгиб, срез, двойной срез, расщепление).
Внешний вид.
Машины испытательные
Рисунок № 1
Программное обеспечение
Встроенное и дополнительное программное обеспечение (ПО) позволяют задавать параметры испытания: скорость нагружения и величину нагрузки. Прямого доступа к ПО нет.
Идентификационные признаки ПО приведены в таблице 2.
Таблица 2
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
1 Встроенное ПО про -изводителя: |
LRu/LRuE |
1.23 |
2df7b897793d2aed476 d176ad755ac04 |
MD5 |
2 Дополнительное ПО производителя |
LRu-DMA/PC |
0.04 |
98a4f4b4c93c7d1f0c8 35a6ea99ee98b |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на передней панели корпуса машины (для машин LRu-2e и LRuE-2e - в левом верхнем углу панели, для машин LRu-MA и LRu-DMA - в правом верхнем углу панели) в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
-
1 ГОСТ 29234.0-91 - ГОСТ 29234.13-91. Общие требования к методам испытаний формовочных песков.
-
2 ГОСТ 3594.0-77 - ГОСТ 3594.12-77. Глины формовочные. Методы испытаний.
-
3 ГОСТ 3594.0-93 - ГОСТ 3594.15-93. Глины формовочные огнеупорные. Методы испытаний.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным LRu-
1 ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
-
2 ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие, и изгиб. Общие технические требования.
-
3 ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
-
4 Техническая документация фирмы-изготовителя .
Поверка
Поверкаосуществляется в соответствии с документом LRu 2014.001 МП «Инструкция. Машины испытательные моделей LRu-2e, LRuE-2e, LRu-MA, LRu-DMA. Методика поверки», утверждённым ФГУП «ВНИИФТРИ» в сентябре 2014 г.
Основные средства поверки:
- динамометры электронные на растяжение, сжатие и универсальные ТМ (рег. № 33050-06), перекрывающие диапазон измерений силы от 20 Н до 10 кН; пределы допускаемой относительной погрешности ± 0,5 %;
- термометр цифровой со сменными зондами Testo 922 (рег. № 38574-13), диапазон измерений температуры от 20 до 1000 0С, пределы допускаемой абс. погрешности ±(0,5 - 5) 0С;
- набор мер длины концевых плоскопараллельных 3 класса точности по ГОСТ 9038-90, номинальные значения мер от 1 до 10 мм.
Изготовитель
Фирма «MULTISERW-Morek», Польша
Адрес: Marciporeva 36,
PL 34-114, Brzeznica, Poland Сервисная служба: +44 (0) 870 777 7727 Факс: +48 33 879 21 72, Tel. +48 33 879 28 21
E-mail: morek@multiserw-morek.pl , http://www. multiserw-morek.pl
Заявитель
Общество с ограниченной ответственностью «КЕМИКА».
Юридический (почтовый) адрес: 109542, г. Москва, Рязанский проспект, д. 86/1, стр. 3, помещение 419.
Тел./факс. +7 495 646 06 09, info@kemika.ru, www.kemika.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Место нахождения (юридический адрес): Российская Федерация, 141570,
Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес предприятия: Российская Федерация, 141570, Московская область, Солнечногорский район, п/о Менделеево.
Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00
E-Mail: office@vniiftri.ru
Конструктивно машины LRu состоят из горизонтального основания в виде жесткой металлической плиты с закрепленной на ней вертикальной колонной. В колонне на подшипниковой опоре крепится ось вращения рычага. Механизм закрыт металлическим корпусом. Внутри корпуса расположены электронный блок управления и устройство для создания нагрузки, действующей на образец, представляющее собой рычаг в виде винтообразного суппорта и шины, вдоль которой при вращении суппорта перемещаются на подвесках специальные грузы. Суппорт приводится во вращение шаговым двигателем, сигнал с которого, зависящий от положения груза, поступает на вход электронного контроллера, закрепленного в верхней части корпуса прибора. Постоянная скорость вращения суппорта приводит к равномерному возрастанию нагрузки, действующей на исследуемый образец. Результаты измерений силы выводятся на дисплей и могут быть переданы на компьютер типа PC.
Принцип действия машин LRu заключается в деформировании испытываемого образца, размещаемого между держателями, расположенными на основании и подвижной траверсе машины, и измерении силы, необходимой для сжатия, растяжения или изгиба образца при испытаниях его на прочность. При испытаниях на растяжение и изгиб образец размещается в специальных приспособлениях, входящих в комплект машины.
В машинах LRu-MA, LRu-DMA измерение приложенной к образцу нагрузки производится тензометрическим датчиком силы, преобразующим нагрузку в электрический сигнал, изменяющийся пропорционально этой нагрузке. Электрический сигнал через усилитель поступает в аналогово-цифровой преобразователь, после обработки данных микропроцессором результаты измерений выводятся на дисплей.
Модели машин испытательных LRu отличаются видами проводимых на них испытаний и конструктивными особенностями, указанными в таблице 1.
Таблица 1
Модель |
LRu-2e |
LRuE-2e |
LRu-MA |
LRu-DMA |
Вид испытаний |
сжатие, растяжение, изгиб |
изгиб |
изгиб, тепловое расширение | |
Конструктивные особенности |
1 суппорт |
2 суппорта |
1 суппорт |
1 суппорт, встроенный нагреватель |
Внешний вид машин LRu с указанием мест нанесения знака утверждения типа и мест пломбирования от несанкционированного доступа показан на рисунке 1.

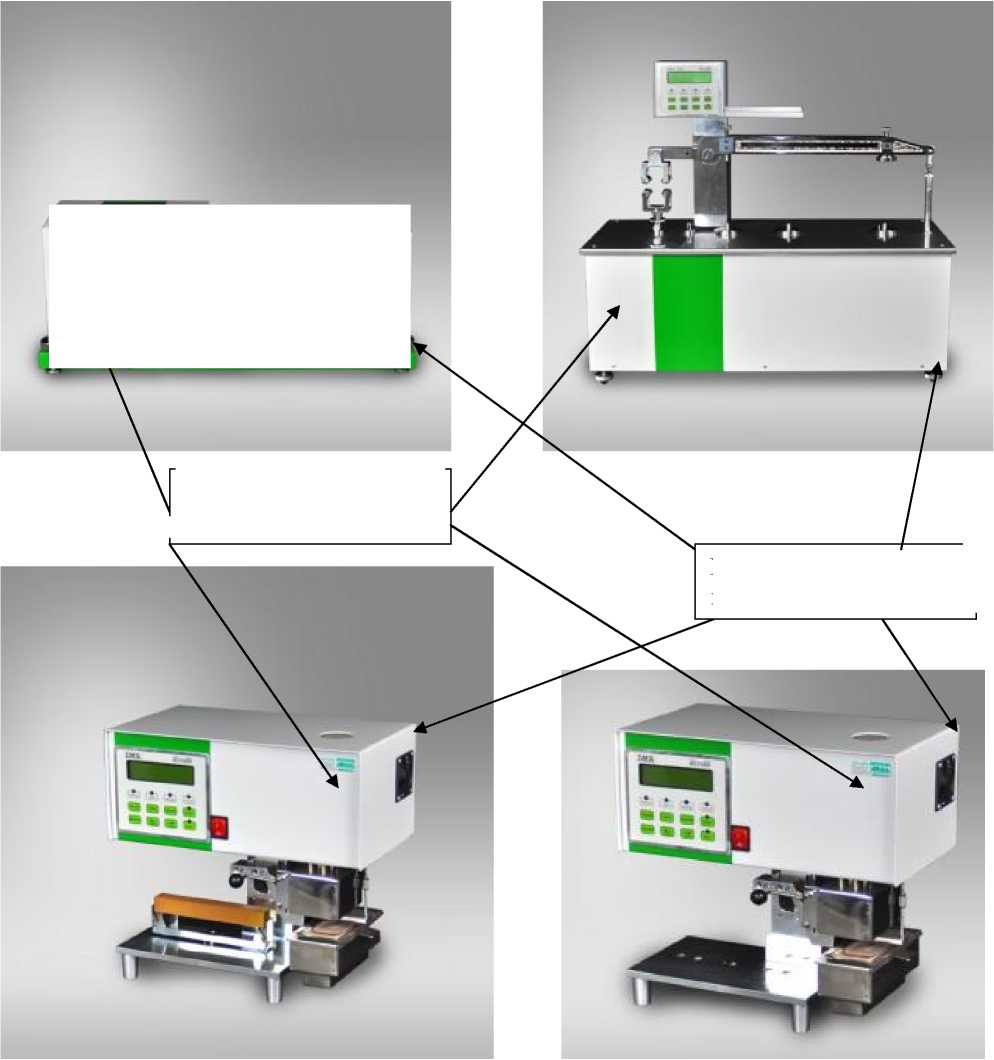

Рисунок 1 - Внешний вид машин LRu: LRu-2e (вверху слева), LRuE-2e (вверху справа), LRu-MA (внизу слева) и LRu-DMA (внизу справа).
/7— f ttxsx i |
' К | |
se 2 Z____J | ||
\ |
*.’.«* •».'.* w ^VC |
Места нанесения знака утверждения типа
Места расположения пломбы
Комплектность машин испытательных LRu приведена в таблице 4. Таблица 4
Наименование |
Обозначение |
Количест во, шт. |
Примечание |
Машина испытательная LRu: |
LRu-2e или LRuE-2e или LRu-MA или LRu-DMA |
1 |
В соответствии с моделью |
Кабель для связи с ПК |
RS 232 |
1 | |
Диск CD с программным обеспечением |
1 | ||
Оснастка: | |||
Шарнирная щека на сжатие |
1 |
Для моделей LRu-2e, LRuE-2e | |
Щека на срез |
2 |
Для моделей LRu-2e, LRuE-2e | |
Щека на изгиб |
1 |
Для моделей LRu-2e, LRuE-2e | |
Верхний захват на растяжение |
1 |
Для моделей LRu-2e, LRuE-2e | |
Стержень |
1 |
Для моделей LRu-2e, LRuE-2e | |
Добавочное плечо |
1 |
Для моделей LRu-2e, LRuE-2e | |
Низкая жеребейка |
1 |
Для моделей LRu-2e, LRuE-2e | |
Высокая жеребейка |
1 |
Для моделей LRu-2e, LRuE-2e | |
Постоянная щека на сжатие |
1 |
Для моделей LRu-2e, LRuE-2e | |
Подставка на изгиб |
1 |
Для моделей LRu-2e, LRuE-2e | |
Нижний захват на растяжение |
1 |
Для моделей LRu-2e, LRuE-2e | |
Клин |
1 |
Для моделей LRu-2e, LRuE-2e |
Наименование |
Обозначение |
Количест во, шт. |
Примечание |
Поддержающий стержень |
1 |
Для моделей LRu-2e, LRuE-2e | |
Верхняя щека на расщепление |
1 |
Для модели LRu-2e | |
Верхняя щека на двойной срез |
1 |
Для модели LRu-2e | |
Нижняя щека на расщепление |
1 |
Для модели LRu-2e | |
Нижняя щека на двойной срез |
1 |
Для модели LRu-2e | |
Эксплуатационная документация, в том числе: | |||
Руководство по эксплуатации |
LRu-2e.2014.001 РЭ LRuE-2e.2014.001 РЭ LRu-MA/DMA.2014.001 РЭ |
1 |
В соответствии с моделью |
Паспорт |
LRu-2e.2014.001 ПС LRuE-2e.2014.001 ПС LRu-MA/DMA.2014.001 ПС |
В соответствии с моделью | |
Методика поверки |
LRu 2014.001 МП |
1 |
машин LRu приведены в таблице 3.
Таблица 3
Наименование характеристики |
Значение характеристики | |||
LRu-2e |
LRuE-2e |
LRu-MA |
LRu-DMA | |
Диапазон измерений силы, Н |
4,5 ... 4000 |
1,5 ... 10000 |
0,1 ... 250 |
0,1 ... 250 |
Пределы допускаемой относительной | ||||
погрешности измерений силы, % |
± 1 | |||
Наибольшее расстояние между траверсами, мм, не менее |
130 |
120 |
70 |
70 |
Диапазон измерений температуры, оС |
- |
- |
- |
от 100 до 990 |
Пределы допускаемой абсолютной |
- |
- |
- | |
погрешности измерений температуры, оС |
± 10 | |||
Диапазон измерений деформации образца, мм |
- |
- |
- |
от 0,1 до 10 |
Пределы допускаемой абсолютной погрешности измерений деформации образца, мм |
± 0,1 | |||
Габаритные размеры, мм, не более: | ||||
- длина |
780 |
800 |
380 |
380 |
- ширина |
290 |
350 |
230 |
230 |
- высота |
300 |
1350/680 |
360 |
360 |
Масса, кг, не более: |
90 |
190 |
11 |
11 |
Электропитание: - напряжение переменного тока, В |
230 ± 23 |
230 ± 23 |
230 ± 23 |
230 ± 23 |
|
50 ± 0,5 |
50 ± 0,5 |
50 ± 0,5 |
50 ± 0,5 |
лее |
25 |
100 |
25 |
1000 |
Условия эксплуатации: -температура окружающего воздуха, | ||||
°С |
от 10 до 30 | |||
- относительная влажность при тем- | ||||
пературе 30 °С, %, не более |
80 |
