Номер по Госреестру СИ: 60142-15
60142-15 Калибраторы температуры
(ISOTECH)
Назначение средства измерений:
Калибраторы температуры ISOTECH (далее по тексту - калибраторы) предназначены для воспроизведения и поддержания заданной температуры.
Внешний вид.
Калибраторы температуры
Рисунок № 1
Внешний вид.
Калибраторы температуры
Рисунок № 2
Внешний вид.
Калибраторы температуры
Рисунок № 3
Внешний вид.
Калибраторы температуры
Рисунок № 4
Внешний вид.
Калибраторы температуры
Рисунок № 5
Внешний вид.
Калибраторы температуры
Рисунок № 6
Внешний вид.
Калибраторы температуры
Рисунок № 7
Внешний вид.
Калибраторы температуры
Рисунок № 8
Внешний вид.
Калибраторы температуры
Рисунок № 9
Программное обеспечение
Программное обеспечение (ПО) калибраторов состоит только из встроенного ПО. Встроенное ПО является метрологически значимым и находится в ПЗУ микропроцессора, размещенном внутри корпуса калибратора.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010, т.е. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений и измеренных данных.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
Наименование программ-много обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения (не ниже) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПО для калибраторов температуры ISOTECH |
IST_12.10.14 |
12.10.14 |
204 kb |
- |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к калибраторам температуры ISOTECH
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751 (1995, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийКалибраторы применяются для поверки и калибровки термометров и термопреобразователей сопротивления, термоэлектрических преобразователей, термопреобразователей с унифицированным выходным сигналом, цифровых термометров, манометрических, биметаллических и стеклянных термометров, термореле и других средств измерений температуры погружного типа.
|
Фирма «Isothermal Technology Limited», Великобритания Адрес: Pine Grove, Southport, Merseyside, England, PR9 9AG Тел.: +441704 543830, факс: +441704 544799 E-mail: info@isotech.co.uk, адрес в Интернет: www.isotech.co.uk |
Заявитель |
ООО «ТЭК-Тех», г.Москва Адрес: 129343, г.Москва, проезд Серебряковa 6, офис 224 Тел./Факс: +7 (495) 646-2294 E-mail: info@tektech.ru, адрес в Интернет: www.tektech.ru |
Испытательный центр
Государственный центр испытаний средств измерений ( ГЦИ СИ) «РОСИСПЫТАНИЯ», г. МоскваАдрес: 103001, г. Москва, Гранатный пер., д.4 Тел: (495) 781-48-99
Калибраторы обеспечивают воспроизведение и поддержание задаваемой температуры с известной точностью.
Калибраторы температуры ISOTECH изготавливаются следующих моделей: Venusplus 2140, Hyperionplus 936, Dragoplus 9p3lu4s, Jupiterplus 650, Ppleusgasusplus 1200, Fast-Cal, Gemini, 510 Medusa-1, 511 Medusa-3, Calistoplus 2250, Europa-6plus, Isis, Quick Cal, Oberon. Модели калибраторов отличаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
Калибраторы моделей Jupiterplus 650, Pegasusplus 1200, Fast-Cal, Gemini, 510 Medusa-1, 511 Medusa-3, Isis, Quick Cal, Oberon представляют собой переносные микропроцессорные цифровые сухоблочные калибраторы температуры с металлическими блоками для размещения средств измерений температуры соответствующего диаметра. Калибраторы моделей Venusplus 2140, Hyperionplus 936, Dragoplus 934, Calistoplus 2250, Europa-6plus могут использоваться как в качестве сухоблочных калибраторов, так и жидкостных термостатов.
Калибраторы моделей Fast-Cal, Quick Cal изготавливаются следующих модификаций: «Low», «High». Модификации «HTM2010», «Medium» изготавливаются только для модели Fast-Cal. Модификации калибраторов Fast-Cal, Quick Cal отличаются друг от друга по метрологическим и техническим характеристикам.
Калибраторы моделей Gemini изготавливаются следующих модификаций: «550»,
«550 LRI», «700», «700 LRI» и отличаются друг от друга по метрологическим и техническим характеристикам. Модификации «550», «700» изготавливаются с
фиксированным металлическим блоком.
Калибраторы моделей Venusplus 2140, Hyperionplus 936, Dragoplus 934, Jupiterplus 650, Pegasusplus 1200, Gemini имеют исполнения «Site», «Basic», а модель Fast-Cal имеет исполнения «Site», «Complete», различающиеся наличием («Basic» и «Complete») внешнего термопреобразователя сопротивления (далее по тексту - ТС) типа «Pt100».
Фотографии общего вида калибраторов приведены на рисунках 1 - 9.
Рис.1. Модели Venusplus 2140, Calistoplus 2250, Europa-6plus
Рис.2. Модели Hyperionplus 936, Dragoplus 934

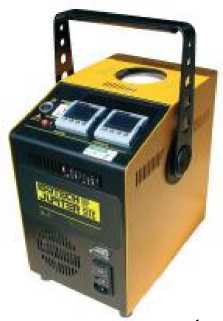

Рис.3. Модели Jupiterplus 650,
Pegasusplus 1200
Рис.4. Модель Fast-Cal
Рис.5. Модель Gemini

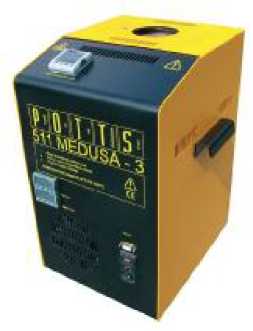

Рис.6. Модели 510 Medusa-1,
511 Medusa-3
Рис.7. Модель Isis
Рис.8. Модель Quick Cal
Рис.9. Модель Oberon
Стандартная поставка:
-
- калибратор температуры - 1 шт.;
-
- кабель питания - 1 шт.;
-
- кабель интерфейсный RS232- 1 шт.
-
- металлический блок с расточкой - 1 шт.;
-
- инструмент для извлечения вставных металлических блоков - 1 шт.;
-
- внешний термопреобразователь сопротивления типа «Pt100» (для моделей
Venusplus 2140, Hyperionplus 936, Dragoplus 934, Jupiterplus 650, Pegasusplus 1200, Gemini исполнения «Basic» и модели Fast-Cal «Complete») - 1 шт.;
-
- руководство по эксплуатации и обслуживанию (на русском языке) - 1 экз.;
-
- методика поверки - 1 экз.
По дополнительному заказу поставляются: керамические/металлоблочные вставки, кейс.
калибраторов приведены в таблицах 1 - 5.
Таблица 1
Модель |
Venusplus 2140 |
Hyperionplus 936 |
Dragoplus 934 |
Jupiterplus 650 |
Pegasusplus 1200 |
Диапазон воспроизводимых температур, °C |
от минус 55 ниже температуры окружающего воздуха до плюс 140 |
от минус 45 ниже температуры окружающего воздуха до плюс 140 |
от плюс 30 до плюс 250 |
от плюс 35 до плюс 650 |
от плюс 150 до плюс 1200 |
Пределы допускаемой абсолютной погрешности установления заданной температуры по внутреннему термометру, °C:
|
±0,3 ±0,3 |
±0,3 ±0,3 |
±0,4 ±0,4 |
±1,5 |
±3,0 |
Пределы допускаемой абсолютной погрешности установления заданной температуры по внешнему штатному платиновому ТС (только для исполнения «Site»), °C |
±0,10 |
±0,10 |
±0,10 |
±1,0 |
±2,0 |
Нестабильность поддержания температуры, °C:
|
±0,03 ±0,025 |
±0,02 ±0,03 |
±0,03 ±0,025 |
±0,03 |
±0,2 |
Разность температуры по высоте в зоне измерений 0.. .40 мм от дна, °C, не более:
|
±0,07 ±0,04 |
±0,07 ±0,04 |
±0,05 ±0,05 |
±0,7 |
±3,0 |
Радиальная неоднородность, °C, не более:
|
±0,02 ±0,02 |
±0,004 ±0,02 |
±0,02 ±0,02 |
±0,08 |
±0,2 |
Дискретность показаний, °C |
0,01; 0,1 |
Модель |
Venusplus 2140 |
Hyperionplus 936 |
Dragoplus 934 |
Jupiterplus 650 |
Pegasusplus 1200 |
Напряжение питания, В |
110/120; |
110/120; |
110/120; |
110/120; |
110/120; |
200/240 |
200/240 |
200/240 |
200/240 |
200/240 | |
Частота, Гц |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
Максимальная потребляемая мощность, Вт |
150 |
200 |
1000 |
1000 |
2300 |
Внутренние размеры резервуара, мм (диаметр х глубина) |
35 х 160 |
65 х 160 |
65 х 160 | ||
Габаритные размеры, мм |
302 х 176 х 262 |
302 х 176 х 262 |
302 х 176 х |
302 х 176 х |
302 х 176 х 262 |
(высота х ширина х длина) |
262 |
262 | |||
Габаритные размеры вставного блока |
35 х 160 |
65 х 160 |
65 х 160 |
35 х 148 |
33,5 х 130 |
Масса, кг |
10,2 |
12,0 |
8,0 |
8,5 |
8,5 |
Рабочие условия эксплуатации: - температура окружающей среды, °C |
от 0 до плюс 50; |
от 0 до плюс 50; |
от 0 до плюс |
от плюс 5 до |
от 0 до плюс |
50; |
плюс 50; |
50; | |||
- относительная влажность, % |
до 95 (без |
до 95 (без |
до 95 (без |
до 95 (без |
до 80 (без |
конденсации) |
конденсации) |
конденсации) |
конденсации) |
конденсации) |
Таблица 2
Модель |
Fast-Cal | |||
Модификация |
HTM2010 |
Low |
Medium |
High |
Диапазон воспроизводимых температур, °C |
от минус 35 до плюс 140 |
от минус 35 до плюс 140 |
от плюс 30 до плюс 140 |
от плюс 35 до плюс 650 |
Пределы допускаемой абсолютной погрешности установления заданной температуры по внутреннему термометру, °C |
±0,2 |
±0,2 |
±0,3 |
±1,0 (в диапазоне от плюс 35 до плюс 500 °C) ±2,0 (в диапазоне св. плюс 500 до плюс 650 °C) |
Пределы допускаемой абсолютной погрешности установления заданной температуры по внешнему штатному платиновому ТС (только для исполнения «Complete»), °C |
±0,15 |
±0,15 |
±0,2 |
±0,5 |
Нестабильность поддержания температуры, °C |
±0,02 |
±0,02 |
±0,03 |
±0,05 |
Разность температуры по высоте в зоне измерений 0.. .40 мм от дна, °C, не более |
±0,2 |
±0,2 |
±0,6 |
±0,6 |
Радиальная неоднородность, °C, не более |
±0,02 |
±0,02 |
±0,03 |
±0,05 |
Дискретность показаний, °C |
0,01; 0,1 | |||
Напряжение питания, В |
110/120; 200/240 |
110/120; 200/240 |
110/120; 200/240 |
110/120; 200/240 |
Частота, Гц |
50/60 |
50/60 |
50/60 |
50/60 |
Максимальная потребляемая мощность, Вт |
150 |
200 |
1000 |
1000 |
Внутренние размеры отверстия, мм (диаметр х глубина) |
25 х 145 |
25 х 148 |
25 х 148 |
25 х 148 |
Габаритные размеры, мм (высота х ширина х длина) |
248 х 143 х 228 |
248 х 143 х 228 |
248 х 143 х 228 |
248 х 143 х 228 |
Масса, кг |
6,6 |
6,6 |
6,35 |
6,35 |
Рабочие условия эксплуатации:
|
от 5 до плюс 35; до 95 (без конденсации) |
от 5 до плюс 35; до 95 (без конденсации) |
от 5 до плюс 35; до 95 (без конденсации) |
от 5 до плюс 35; до 95 (без конденсации) |
Таблица 3
Модель |
Gemini | |||
Модификация |
550 |
550 LRI |
700 |
700 LRI |
Диапазон воспроизводимых температур, °C |
от плюс 35 до плюс 550 |
от плюс 35 до плюс 550 |
от плюс 50 до плюс 700 |
от плюс 50 до плюс 700 |
Пределы допускаемой абсолютной погрешности установления заданной температуры по внутреннему термометру, °C |
±1,0 |
±1,0 |
±1,5 (от 50 до 600 °С) ±2,5 (св. 600 до 700 °C) |
±1,5 |
Пределы допускаемой абсолютной погрешности установления заданной температуры по внешнему штатному платиновому ТС (только для исполнения «Site»), °C |
±0,5 |
±0,5 |
±1,0 |
±1,0 |
Нестабильность поддержания температуры, °C |
±0,05 |
±0,05 |
±0,05 |
±0,05 |
Разность температуры по высоте в зоне измерений 0.. .40 мм от дна, °C, не более |
±0,6 |
±0,6 |
±0,8 |
±0,8 |
Радиальная неоднородность, °C, не более |
±0,04 |
±0,04 |
±0,08 |
±0,08 |
Дискретность показаний, °C |
0,01; 0,1 | |||
Напряжение питания, В |
110/120; 200/240 |
110/120; 200/240 |
110/120; 200/240 |
110/120; 200/240 |
Частота, Гц |
50/60 |
50/60 |
50/60 |
50/60 |
Максимальная потребляемая мощность, Вт |
500 |
500 |
600 |
600 |
Габаритные размеры, мм (высота х ширина х длина) |
302 х 176 х 262 |
302 х 176 х 262 |
302 х 176 х 262 |
302 х 176 х 262 |
Масса, кг |
9,5 |
9,5 |
13,5 |
13,5 |
Рабочие условия эксплуатации:
|
от 0 до плюс 50; до 95 (без конденсации) |
от 0 до плюс 50; до 95 (без конденсации) |
от 0 до плюс 50; до 95 (без конденсации) |
от 0 до плюс 50; до 95 (без конденсации) |
Таблица 4
Модель |
510 Medusa-1 |
511 Medusa-3 |
Calistoplus 2250 |
Europa-6plus |
Isis |
Диапазон воспроизводимых температур, °C |
от 45 ниже | ||||
от плюс 30 до |
от плюс 50 до |
от плюс 30 до |
температуры |
от минус 100 | |
плюс 550 |
плюс 700 |
плюс 250 |
окружающего воздуха |
до плюс 40 | |
до плюс 140 | |||||
Пределы допускаемой абсолютной погреш- | |||||
ности установления заданной температуры по внутреннему термометру, °C: - металлический блок |
±1,0 |
±1,5 |
±0,25 |
±0,15 |
±1 |
- контейнер с жидкостью |
- |
- |
±0,4 |
±0,3 |
- |
Пределы допускаемой абсолютной погрешности установления заданной температуры по внешнему штатному платиновому ТС (только для исполнения «Site»), °C |
±0,5 |
±1,0 |
±0,20 |
±0,10 |
- |
Нестабильность поддержания температуры, °C: - металлический блок |
±0,03 |
±0,03 |
±0,03 |
±0,03 |
±0,03 |
- контейнер с жидкостью |
- |
- |
±0,025 |
±0,025 |
- |
Разность температуры по высоте в зоне измерений 0.. .40 мм от дна, °C, не более: - металлический блок |
±0,1 |
±0,1 |
±0,25 |
±0,05 |
±0,1 |
(±0,2 при минус 90 °C) | |||||
- контейнер с жидкостью |
- |
- |
±0,02 |
±0,02 |
- |
Радиальная неоднородность, °C, не более: - металлический блок |
±0,04 |
±0,05 |
±0,02 |
±0,01 |
±0,01 |
- контейнер с жидкостью |
- |
- |
±0,02 |
±0,02 |
- |
Дискретность показаний, °C |
0,01; 0,1 |
Модель |
510 Medusa-1 |
511 Medusa-3 |
Calistoplus 2250 |
Europa-6plus |
Isis |
Напряжение питания, В |
110/120; |
110/120; |
110/120; |
110/120; |
110/120; |
200/240 |
200/240 |
200/240 |
200/240 |
200/240 | |
Частота, Гц |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
Максимальная потребляемая мощность, Вт |
1000 |
1800 |
300 |
300 |
200 |
Внутренние размеры резервуара, мм (диаметр х глубина) |
45 х 285 |
45 х 285 |
35 х 160 |
35 х 160 |
35 х 160 |
Габаритные размеры, мм (высота х ширина х длина) |
430 х 310х 300 |
430 х 310 х 300 |
302 х 176 х 262 |
322 х 176 х 262 |
640 х 215 х 420 |
Габаритные размеры вставного блока |
45 х 285 |
45 х 285 |
35 х 160 |
35 х 160 |
35 х 160 |
Масса, кг |
17,0 |
25,0 |
8,0 |
11,5 |
22,7 |
Рабочие условия эксплуатации: - температура окружающей среды, °C |
от 0 до плюс 50; |
от 0 до плюс |
от 0 до плюс |
от плюс 0 до плюс 50; |
от 0 до плюс |
50; |
50; |
50; | |||
- относительная влажность, % |
до 95 (без |
до 95 (без |
до 95 (без |
до 95 (без |
до 80 (без |
конденсации) |
конденсации) |
конденсации) |
конденсации) |
конденсации) |
Таблица 5
Модель |
Quic |
k Cal |
Oberon |
Модификация |
Low |
High |
- |
Диапазон воспроизводимых температур, °C |
от минус 10 до |
от плюс 30 до |
от плюс 450 до |
плюс 140 |
плюс 350 |
плюс 1100 | |
Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру, °C |
±0,4 |
±1,5 |
±3,0 |
Нестабильность поддержания температуры, °C |
±0,05 |
±0,4 |
±0,05 |
Разность температуры по высоте в зоне измерений 0.. .40 мм от дна, °C, не более |
±0,2 |
±0,6 |
±0,01 |
Радиальная неоднородность, °C, не более |
±0,05 |
±0,05 |
±0,1 |
Дискретность показаний, °C |
0,01; 0,1 | ||
Напряжение питания, В |
100/240 |
100/130- |
100/130- |
200/250 |
208/240 | ||
Частота, Гц |
50/60 |
50/60 |
50/60 |
Максимальная потребляемая мощность, Вт |
150 |
750 |
1000 |
Внутренние размеры резервуара, мм (диаметр х глубина) |
13 х 120 |
25 х 120 |
50 х 300 |
Габаритные размеры, мм (высота х ширина х длина) |
175 х 65 х 152 |
175 х 65 х 152 |
410 х 415 х 280 |
Масса, кг |
1,5 |
1,5 |
30,5 |
Рабочие условия эксплуатации: - температура окружающей среды, °C |
от плюс 5 до плюс |
от плюс 5 до плюс |
от 0 до плюс 50- |
35; |
35; | ||
- относительная влажность, % |
до 95 (без |
до 95 (без |
до 80 (без |
конденсации) |
конденсации) |
конденсации) |
