Сведения о средстве измерений: 60127-15 Датчики частоты вращения

Номер по Госреестру СИ: 60127-15
60127-15 Датчики частоты вращения
(RH-1512-007)

Назначение средства измерений:
Датчики частоты вращения RH-1512-007 (далее - датчики) предназначены для измерения частоты прохождения метки (меток), закрепленной на вращающемся роторе в пропорциональный электрический сигнал, используемый в стационарных системах автоматического контроля, управления и регулирования технологических процессов на предприятии ОАО «Евраз Нижнетагильский металлургический комбинат».

сертификация программного обеспечения
Внешний вид. Датчики частоты вращения , http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики частоты вращения
Рисунок № 1

Общие сведения

Дата публикации - 11.04.2022
Срок свидетельства -
Номер записи - 150972
ID в реестре СИ - 373372
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "AI-Tek Instruments, LLC"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№3348 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Низковольтная коммутационная аппаратура и комплектные устройства распределения, защиты, управления и сигнализации" (ТК 331)

№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год

№594 от 2012.08.21 О внесении дополнений в Программу разработки национальных стандартов РФ на 2012 год по комплексам "Нефтехимический" и "Электротехнический"

№1199 от 2019.05.30 Об утверждении перечней правовых актов и их отдельных частей (положений), содержащих обязательные требования, соблюдение которых оценивается при проведении мероприятий по контролю в рамках осуществления федерального государственного метрологического надзора и государственного контроля (надзора) за соблюдением обязательных требований национальных стандартов и технических регламентов

№295 от 2015.03.13 Об утверждении типов средств измерений (ГР 60099-15 - 60164-15)

№3546 от 2010.09.13 Об утверждении Перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 27 декабря 2009 г.№347-ФЗ"Технический регламент о безопасности низковольтного оборудования"

№1269 от 2010.04.15 О размещении заказов на выполнение работ в области технического регулирования и стандартизации по Программе разработки национальных стандартов на 2010 год за счет средств федерального бюджета на 2010 год

№1968 от 2021.09.07 О внесении изменений в сведения об утвержденных типах средств измерений

Наличие аналогов СИ: Датчики частоты вращения (RH-1512-007)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "AI-Tek Instruments, LLC"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
60127-15

Датчики частоты вращения , RH-1512-007
Фирма "AI-Tek Instruments, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
61203-15

Датчики частоты вращения , Magnetic 70085-1010-422
Фирма "AI-Tek Instruments, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
61605-15

Тахометры электронные, T77630-40
Фирма "AI-Tek Instruments, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.

Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).

Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.

В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.

Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики частоты вращения (RH-1512-007)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики частоты вращения (RH-1512-007)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в паспорте на датчики частоты вращения RH-1512-007.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к датчикам частоты вращения RH-1512-007

1. Техническая документация фирмы «AI-Tek Instruments, LLC», США.

Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Поверка

Поверка осуществляется в соответствии с документом МП 60127-15 «Датчики частоты вращения RH-1512-007. Методика поверки», утвержденным ФГУП «ВНИИМС » в августе 2014 г.

Основные средства поверки:

- установка тахометрическая УТ05-60, диапазон частот вращения от 10 до 60000 об/мин, относительная погрешность задания частоты 0,05 %;

- частотомер электронно-счетный HP53131A, диапазон измерения частоты -0-225 МГц, относительная погрешность измерения частоты 10-6.


Изготовитель


Фирма «AI-Tek Instruments, LLC», США
152 Knotter Drive, PO Box 748
Cheshire, Connecticut 06410-0748
Тел.: (203) 271-6000, Факс: (203) 271-6200; e-mail: info@aiteksensors.com

Заявитель


Общество с ограниченной ответственностью «Праксэа Рус» (ООО « Праксэа Рус»), г. Москва Адрес: 105064 г. Москва, ул. Земляной вал., 9
Тел.: +7 (495) 788 34 50; Факс: +7 (495) 788 34 51

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru

Принцип действия датчиков основан на использовании эффекта Холла. Встроенный полупроводниковый чувствительный элемент преобразует изменения магнитного поля, возникающие при прохождении метки или профиля зуба зубчатого колеса вблизи датчика, а интегрированная электроника преобразует их в импульсы тока прямоугольной формы. Количество генерируемых датчиком импульсов зависит от количества меток (количества зубцов зубчатого колеса). Выходным сигналом датчика является последовательность прямоугольных импульсов, приведенная к единице времени.

Конструктивно датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой, метрической или дюймовой, для проходного монтажа. Один из торцов корпуса является рабочей поверхностью под которой расположен чувствительный элемент.

Внешний вид. Датчики частоты вращения  (RH-1512-007), http://oei-analitika.ru

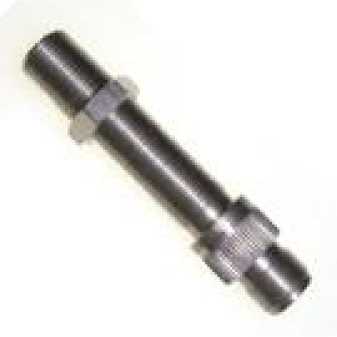

Рис. 1 Общий вид датчика RH-1512-007.


Датчики частоты вращения RH-1512-007 зав. № SE516/1 и SE516/2 Паспорт

1 шт .

1 экз.

1 экз.

Методика поверки


Название характеристики

Значение

Диапазон измерения частоты вращения, об/мин

от 0 до 8000

Пределы допускаемой относительной погрешности измерения частоты вращения, %

±1

Диапазон выходного тока, мА

от 4 до 20

Напряжение питания постоянного тока, В

от 4,5 до 24

Рабочие условия эксплуатации:

- диапазон рабочих температур, °С

от минус 40 до 125

Габаритные размеры (диаметр наружной резьбы (дюймы) х высота), мм, не более

0,625-18x165,5

Масса, кг, не более

0,2
