61203-15 Датчики частоты вращения
(Magnetic 70085-1010-422)
Назначение средства измерений:
Датчики частоты вращения Magnetic 70085-1010-422 (далее - датчики) предназначены для измерения частоты прохождения метки (меток), закрепленных на вращающихся роторах газовых турбин, установленных на энергоблоке ст. 7 ПГУ-400 филиала «Шатурская ГРЭС» ОАО «Э.ОН Россия» и энергоблоках ст.7 и ст.8 филиала «Сургутская ГРЭС-2» ОАО «Э.ОН Россия».
Внешний вид.
Датчики частоты вращения
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в паспорте на датчики частоты вращения Magnetic 70085-1010-422.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам частоты вращения Magnetic 70085-1010-422
Техническая документация фирмы «AI-Tek Instruments, LLC», США .
Поверка
Поверкаосуществляется в соответствии с документом МП 61203-15 «Датчики частоты вращения Magnetic 70085-1010-422. Методика поверки», утвержденным ФГУП «ВНИИМС» 26 марта 2015 г.
Основные средства поверки:
- установка тахометрическая УТ05-60, диапазон частот вращения от 10 до 60000 об/мин, относительная погрешность задания частоты 0,05 %;
- частотомер электронно-счетный Ч3-38, диапазон измерения частоты от 0,1 Гц до 60 МГц, базовая погрешность 0,003%.
Изготовитель
Фирма «AI-Tek Instruments, LLC», США
152 Knotter Drive, PO Box 748
Cheshire, Connecticut 06410-0748
Phone (203) 271-6000, fax (203) 271-6200; e-mail: info@aiteksensors.com
Заявитель
Открытое акционерное общество «Э.ОН Россия» (ОАО «Э.ОН Россия»), г. Сургут Тюменской области
Адрес: 628406, Тюменская область, Ханты-Мансийский АО - Югра, г. Сургут,
ул. Энергостроителей, 23, сооружение 34
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия датчиков основан на использовании эффекта Холла. Встроенный полупроводниковый чувствительный элемент преобразует изменения магнитного поля, возникающие при прохождении метки или профиля зуба зубчатого колеса вблизи датчика, а интегрированная электроника преобразует их в импульсы тока прямоугольной формы. Количество генерируемых датчиком импульсов зависит от количества меток (количества зубцов зубчатого колеса). Выходным сигналом датчика является последовательность прямоугольных импульсов, приведенная к единице времени.
Конструктивно датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой, метрической или дюймовой, для проходного монтажа. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.
Внешний вид датчика частоты вращения приведен на рисунке 1.

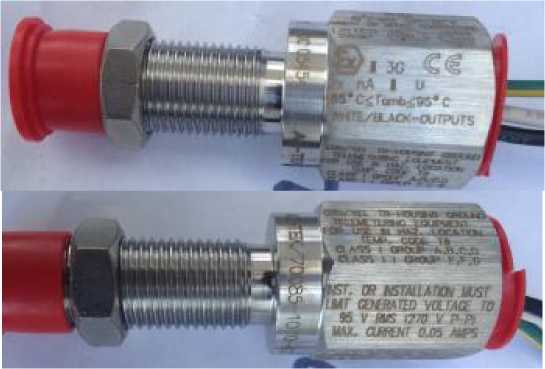

Рис. 1 Внешний вид датчика частоты вращения Magnetic 70085-1010-422
Датчики частоты вращения Magnetic 70085-1010-422 27 шт.
Паспорт 27 экз.
Методика поверки 1 экз.
Название характеристики |
Значение |
Диапазон измерения частоты вращения, об/мин |
от 10 до 8000 |
Пределы допускаемой относительной погрешности измерения частоты вращения в рабочем диапазоне температур, % |
±1 |
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 55 до 107 |
Габаритные размеры (диаметр наружной резьбы х высота), мм, не более |
М16х92 |
Масса, кг, не более |
0,2 |
