Номер по Госреестру СИ: 61605-15
61605-15 Тахометры электронные
(T77630-40)
Назначение средства измерений:
Тахометры электронные T77630-40 (далее - тахометры) предназначены для измерения временных параметров периодических процессов (частота входного сигнала) и преобразования частоты входного сигнала в частоту вращения на предприятии ОАО «Евраз Нижнетагильский металлургический комбинат».
Внешний вид.
Тахометры электронные
Рисунок № 1
Программное обеспечение
Тахометры имеют встроенное программное обеспечение (ПО), идентификационные данные ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микроконтроллера для обеспечения нормального функционирования тахометра, реализовано аппаратно. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) тахометров предприятием-изготовителем и не доступна для пользователя. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО. Метрологические характеристики тахометров нормированы с учетом влияния ПО.
Таблица 1
Идентификацион ные данные (признаки) |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
ДРУгие идентификационные данные (если есть) |
AI-Tek Instruments LLC Tachtrol plus |
Tachtrol plus |
1.08 |
- |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой тахометра и процессом измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - низкий.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте на тахометры.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тахометрам электронным T77630-401. Техническая документация фирмы «AI-Tek Instruments, LLC», США.
Поверка
Поверкаосуществляется в соответствии с документом МП 61605-15 «Тахометры электронные T77630-40. Методика поверки», утвержденным ФГУП «ВНИИМС» 8 декабря 2014 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10), частотомер электронно-счетный Ч3-38 (г/р № 3433-73).
Изготовитель
Фирма «AI-Tek Instruments, LLC», США
152 Knotter Drive, PO Box 748
Cheshire, Connecticut 06410-0748
Тел.: (203) 271-6000, Факс: (203) 271-6200; e-mail: info@aiteksensors.com
Заявитель
Общество с ограниченной ответственностью «Праксэа Рус» (ООО « Праксэа Рус»)
Адрес: 105064 г. Москва, ул. Земляной вал., 9
Тел.: +7 (495) 788 34 50; Факс: +7 (495) 788 34 51
ИНН 7709804318
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия основан на подсчете поступающей от первичных преобразователей периодической последовательности импульсов, в течение определенного интервала времени.
Конструктивно, тахометры выполнены в пластмассовом защитном корпусе, на лицевой панели которого размещен дисплей отображения информации, кнопки управления и программирования. Информация о частоте вращения отображается в диапазоне от 100 до 25 000 об/мин. Клеммы для подключения к первичному преобразователю, внешним устройствам и к источнику питания расположены на задней панели тахометров. Счетчик имеет 1 измерительный входной канал.
Фотографии общего вида тахометра приведены на рисунке 1.

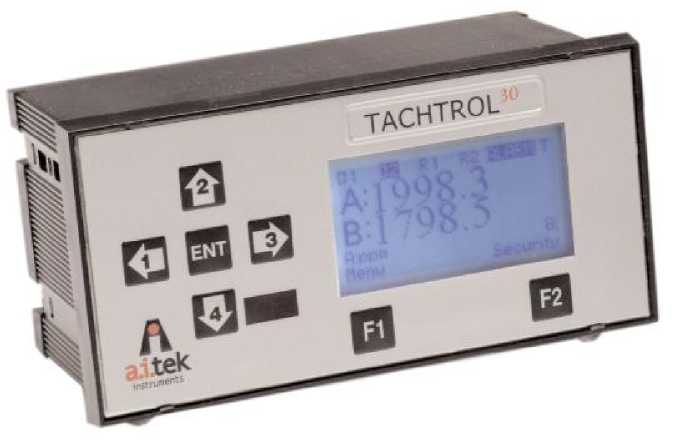

Рисунок 1 - Общий вид тахометра электронного T77630-40
Таблица 2
Наименование характеристики |
Значение |
Диапазон измерения частоты входных импульсов, кГц, не более |
50 |
Пределы допускаемой относительной погрешности измерения частоты входных импульсов, % |
±0,1 |
Диапазон выходного тока (настраиваемый), мА |
от 0 до 20 от 4 до 20 от минус 20 до 20 |
Напряжение питания постоянного тока, В |
от 12 до 30 |
Условия эксплуатации: - диапазон рабочих температур, °С |
от минус 40 до 80 |
Габаритные размеры (длина х высота х глубина), мм |
278x188x180 |
Масса, кг, не более |
2 |
