Принцип действия приборов ультразвуковых основан на измерении временного интервала между моментом излучения и моментом приёма ультразвукового (УЗ) импульса, прошедшего через контролируемый объект или конструкцию при известной базе прозвучивания. Данные о времени или скорости распространения УЗ импульса используются для определения прочности бетона, кирпича и силикатных камней по экспериментально установленным в соответствии с методиками ГОСТ 17624-87 и ГОСТ 24332-88 градуировочным зависимостям «время распространения УЗ импульса - прочность строительного материала».

Прибор ультразвуковой представляет собой электронный блок с подключаемыми к нему при помощи соединительных кабелей УЗ пьезоэлектрическими преобразователями (ПЭП) для сквозного или поверхностного прозвучивания.

УЗ ПЭП состоит из генераторного блока, предназначенного для формирования и излучения ультразвуковых импульсов в контролируемый объект, и приемного блока предназначенного для приема и первичной обработки принятых УЗ импульсов, прошедших через контролируемый объект.

Для сквозного прозвучивания УЗ ПЭП имеют 5 исполнений и различающихся рабочими частотами 24, 54, 150, 250 и 500 кГц.      Для поверхностного прозвучивания УЗ ПЭП

имеют рабочую частоту 250 кГц

Приборы ультразвуковые Pundit Lab + и Pundit PL-200 отличаются друг от друга конструкцией и функциональными возможностями электронных блоков. Прибор Pundit Lab + позволяет контролировать форму сигнала на вынесенном осциллографе, на встроенном экране электронного блока или с помощью программного обеспечения Pundit Link на вынесенном ПК. Обе модификации совместимы с УЗ ПЭП разного исполнения.

Электронный блок прибора Pundit Lab + обеспечивает установку системных настроек, выбор измеряемых параметров, автоматическую настройку уровня излучаемого ультразвука и усиления УЗ импульсов, установку длительности импульса, хранение результатов измерений в встроенной памяти.

Электронный блок прибора Pundit PL-200 имеет все возможности Pundit Lab + и обеспечивает ряд дополнительных возможностей:

• - качественная визуализация информации о форме сигнала на графическом экране блока;

• - доступ к настройкам параметров измерений через графический экран;

• - ручная регулировка порога распознавания сигнала (с помощью активного курсора);

• - функции масштабирования и прокрутки для анализа сигналов.

лист № 2 всего листов 5

Ограничение доступа к метрологически значимым узлам обеспечивается специальной конструкцией корпуса и пломбированием одного или нескольких стягивающих винтов корпуса, залитых локтайтом.

Внешний вид приборов ультразвуковых приведён на рисунке 1, фотография пломбы -на рисунке 2.

Места оплом-

бирования

Pundit PL-200

утверждения

типа

Рисунок 1 - Внешний вид приборов ультразвуковых.

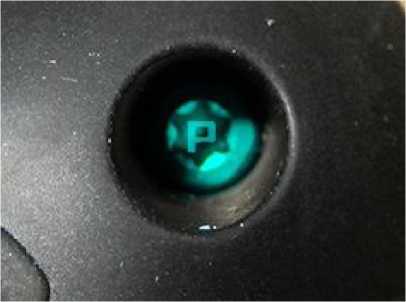

Рисунок 2 - Фото пломбы на стягивающем винте корпуса.

В комплект поставки входят:

-электронный блок прибора ультразвукового Pundit Lab + или Pundit PL-200...........................-1 шт.

-УЗ ПЭП 54 кГц...................................................................................................................................-2 шт.

-кабель BNC длиной 1,5 м ..................................................................................................................-2 шт.

-гель ......................................................................................................................................................-1 шт.

-калибровочный образец.....................................................................................................................-1 шт.

-переходник с кабелем USB (Pundit Lab +).......................................................................................-1 шт.

-зарядное устройство (Pundit PL-200)...............................................................................................-1 шт.

-CD с ПО...............................................................................................................................................-1 шт.

• - футляр ................................................................................................................................................-1 шт.

• - переносной ремень (Pundit PL-200).................................................................................................-1 шт.

• - руководство по эксплуатации Pundit Lab - 01 РЭ (в поставке Pundit Lab +) ...............................-1 экз.

• - руководство по эксплуатации Pundit PL200- 01 РЭ (в поставке Pundit PL-200)..........................-1 экз.

• - методика поверки Pundit - 01 МП....................................................................................................-1 экз.

Примечание - По заказу поставляются УЗ ПЭП: продольной волны 24 кГц, 150 кГц,, 250 кГц, 500 кГц, поперечной волны 250 кГц.

Диапазон измерения времени распространения УЗК, мкс:

- Pundit Lab + ...................................................................................

- Pundit PL-200.................................................................................

Пределы допускаемой основной абсолютной погрешности измерений времени распространения УЗК, мкс...........................................................

где t - здесь и далее, измеренное время распространения УЗК в мкс.

Пределы допускаемой дополнительной абсолютной погрешности измерений времени распространения УЗК, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур, мкс ..........................................................................................................±(0,005t + 0,05).

Уровни усиления сигнала ............................1x, 2x, 5x, 10x, 20x, 50x, 100x, 200x, 500x, 1000x, AUTO.

Рабочие частоты УЗ ПЭП, кГц..................................................................................24, 54, 150, 250, 500.

Электропитание, Pundit Lab +, напряжение, В

4 аккумулятора типа AA..............................................................................

через зарядное устройство USB <500 мА.................................................

непосредственно через кабель USB ПК.....................................................

Время работы при полностью заряженных аккумуляторах, ч, не менее

Электропитание, Pundit PL-200, напряжение, В литий полимерный аккумулятор, 14 Ач ....................................................

сетевая розетка 2,0 А....................................................................................

Время работы при полностью заряженном аккумуляторе, ч, не менее ..

Нормальные условия:

• - относительная влажность воздуха, при 25 ^оС, %, не более ...................

о

• - температура окружающего воздуха, С...................................................

Рабочие условия эксплуатации:

• - относительная влажность воздуха, при 25 ^оС, %, не более ...................

о

- температура окружающего воздуха, С

Pundit Lab + ....................................................................................................... от минус 10 до 60;

Pundit PL-200....................................................................................................... от минус 10 до 50.

Габаритные размеры электронных блоков (длинахширинахвысота), мм, не более: Pundit Lab + ..................................................................................................................172x55x220;

Pundit PL-200...............................................................................................................250х162х162.

Длина кабеля BNC, мм, не менее........................................................................................................1450.

Масса электронного блока, кг, не более:

Pundit Lab + .................................................................................................................................1,3;

Pundit PL-200............................................................................................................................1,525.
