Номер по Госреестру СИ: 48098-11
48098-11 Твердомеры портативные
(Equostat)
Назначение средства измерений:
Твердомеры портативные Equostat (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по методам Роквелла, Супер-Роквелла, Бринелля и Виккерса.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Equostat
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ПАО "Уралкалий" | Юридические лица | 4 | 4 | 1,00 |
| ООО "НЗХК-ИНСТРУМЕНТ" ИНН 5410021660 | Юридические лица | 3 | 5 | 1,67 |
| ПАО "Уралкалий" УМНиЭ | Юридические лица | 3 | 4 | 1,33 |
| Акционерное общество "АНГАРСКАЯ НЕФТЕХИМИЧЕСКАЯ КОМПАНИЯ" | Юридические лица | 2 | 12 | 6,00 |
| ООО "Уралкалий-Ремонт" | Юридические лица | 2 | 2 | 1,00 |
| Акционерное общество "Сызранский нефтеперерабатывающий завод" | Юридические лица | 1 | 4 | 4,00 |
| АО "НПО "Поиск" | Юридические лица | 1 | 2 | 2,00 |
| АО "Сызранский нефтеперерабатывающий завод" | Юридические лица | 1 | 2 | 2,00 |
| ПАО «УРАЛКАЛИЙ» | Юридические лица | 1 | 1 | 1,00 |
| УРАЛКАЛИЙ ПАО | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество "НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "ПОИСК" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "Уралкалий" БКПРУ-4 УМНиЭ | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество "НЗХК-ИНЖИНИРИНГ" | Юридические лица | 1 | 1 | 1,00 |
| юридическое лицо | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 08b76327-4bc0-b732-f08e-e683101580e9 | 48098-11 | 2020-05-07 | — | актуальная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Дата публикации - 07.05.2020
Срок свидетельства - 31.10.2016
Номер записи - 137114
ID в реестре СИ - 359514
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Equostat 3, Equostat, мод. Equostat 3, Equotip 3, мод.Eguostat 3
Изготовитель - Фирма "Proceq SA"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Кол-во поверок - 52
Выдано извещений - 3
Кол-во периодических поверок - 40
Кол-во средств измерений - 23
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28892-05 |
Приборы для измерения твердости, EQUOTIP 2 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
1 год | |
|
31355-06 01.04.2011 |
Приборы для измерения твердости, EQUOTIP 2 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
1 год | |
|
38763-08 01.10.2013 |
Твердомеры динамические, BAMBINO Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
38764-08 01.10.2013 |
Твердомеры динамические, PICCOLO Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
38765-08 01.10.2013 |
Твердомеры портативные, EQUOTIP 3 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
42008-09 01.01.2015 |
Приборы для измерения толщины защитного слоя бетона, Profoscope и Profometer Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
42008-15 25.08.2025 |
Приборы для измерения толщины защитного слоя бетона, Profoscope и Profometer PM-6 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
46428-11 25.02.2021 |
Приборы для определения прочности бетона (молотки Шмидта), SilverSchmidt type N, SilverSchmidt type L Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
47028-11 25.02.2021 |
Приборы для определения прочности бетона, Original Schmidt и Digi Schmidt-2000 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
48098-11 31.10.2016 |
Твердомеры портативные, Equostat Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
56664-14 27.02.2019 |
Твердомеры портативные динамические, Equotip 2, Equotip 3 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
56665-14 10.01.2024 |
Твердомеры портативные динамические, Equotip Piccolo, Equotip Piccolo 2, Equotip Bambino, Equotip Bambino 2 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
59876-15 12.02.2020 |
Приборы ультразвуковые, Pundit Lab+, Pundit PL-200 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
62323-15 18.11.2021 |
Твердомеры портативные, Equotip 550 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
79153-20 11.09.2025 |
Твердомеры портативные комбинированные, Equotip 550 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
79427-20 03.11.2025 |
Твердомеры портативные комбинированные, Equotip Live Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 12 | 2 | 0 | 12 | 0 | 12 | 0 | 12 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 10 | 0 | 10 | 3 | 10 | 0 | 10 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ООО "АЗ-И" (RA.RU.312199) | 4 | 0 | 4 | 0 | 3 | 0 | 3 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ОТГ" (RA.RU.315052) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4235 | 4468 |
|
ФБУ Иркутский ЦСМ Иркутская область |
1215 | 4468 |
|
ФБУ Самарский ЦСМ Самарская область |
2458 | 4468 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
7632 | 4468 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6800 | 4468 |
Программное обеспечение используется для ввода начальных параметров, а также с целью записи, хранения и статистической обработки результатов измерений.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер программного обеспечения) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное программное обеспечение электронного блока Equotip 2 |
Firmware on Equotip 2 indicating device |
4.5 |
c6f82a1ef65f41add7 a9184b61f1ad3d |
MD5 Hash |
|
Исполнительный модуль электронного блока Equotip 3 |
Application on Equotip 3 indicating device |
1.6.3 |
92f16264c31b2d2ed ec1f0faa96db249 |
MD5 Hash |
|
Операционная система электронного блока Equotip 3 |
Operating System Equotip 3 indicating de- |
1.2.4 |
c41ab35d29f93f669 bb8d880e55348b42 |
MD5 Hash |
|
Встроенное программное обеспечение датчика Equostat 3 |
Equostat 3 prob Software |
0.3.1 |
b0d63f3df9d439f9d f1b453b291bfb6e |
MD5 Hash |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа наносится на лицевую сторону электронного блока и на датчик твердомера портативного Equostat в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации Equostat-01РЭ слева в верхней части типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения содержатся в документе “Твердомер портативный Equostat. Руководство по эксплуатации” разделы 2,3 части I и разделы 2,3 части II.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к твердомерам портативным Equostat
1. ГОСТ 8.062-85 Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.
2. ГОСТ 8.064-94 Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла.
3. ГОСТ 8.063-2007 Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
при осуществлении производственного контроля за соблюдением установленных законодательством РФ требований промышленной безопасности к эксплуатации опасного производственного объекта;
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
Лист № 4 всего листов 4
Твердомеры представляют собой портативные электронные приборы статического действия. Принцип действия основан на статическом вдавливании алмазного наконечника с последующим измерением глубины внедрения наконечника.
Твердомер состоит из электронного блока Equotip c программным обеспечением и датчика Equostat. Основными частями датчика Equostat являются конусный алмазный наконечник (угол при вершине 100,0o ± 0,5o) и датчик перемещения. Электронный блок вычисляет по измеренной глубине внедрения наконечника число твёрдости. Предварительная нагрузка при измерениях составляет 11,8 Н полная нагрузка 49 Н.
Твердомеры имеют модификации Equostat и Equostat 3. В модификации твердомера Equostat используется электронный блок Equotip 2 и датчик Equostat R5. В модификации твердомера Equostat 3 в качестве электронного блока может использоваться, как специализированный электронный блок Equotip 3, так и ПК/ноутбук, с выделенным для подключения датчика Equostat разъёмом USB и датчик Equostat 3, который может поставляться в четырех исполнениях. Исполнения датчика: с клещами; с круглым стандартным опорным кольцом (диаметром 42мм); с длинным опорным кольцом; со специальными опорными кольцами (трехточечный, для вогнутых и выпуклых поверхностей). Датчик подбирается в зависимости от измерительных задач, при этом главную роль играет форма измеряемых объектов.
Специализированный электронный блок твердомера позволяет хранить до 100000 результатов измерений и позволяет проводить статистическую обработку результатов. Позволяет определять конфигурацию пользовательских профилей с разграничением допуска. Возможно подключение к ПК или прямая печать данных через интерфейсы USB, Ethernet или RS232.
Конструкция твердомеров надёжно защищена, корректировка заводских настроек и программ без нарушения пломб невозможна.

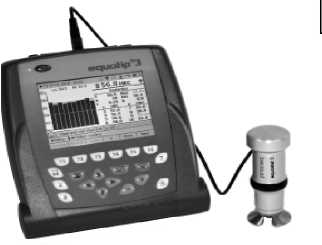

Рисунок 1 - Внешний вид твердомеров портативных Equostat
А- модификация твердомера Equostat, Б - модификация твердомера Equostat 3.
|
Наименование |
Обозначение |
Количество, шт |
|
Модификация Equostat Электронный блок Equotip 2 Датчик Equostat R5 Соединительные кабели |
1 1 1 | |
|
Модификация Equostat 3 Электронный блок Equotip 3 Датчик Equostat 3 (4 исполнения) Диск с программным обеспечением Equolink 3 Соединительные кабели |
1 1 (в зависимости от заказа) 1 (в зависимости от заказа) 1 | |
|
Кейс для переноски прибора |
1 | |
|
Руководство по эксплуатации |
Equostat-01РЭ |
1 экз. |
|
Методика поверки |
Equostat-01МП |
1 экз. |
|
Диапазон измерений твёрдости по шкалам |
Пределы допускаемой абсолютной погрешности измерения твёрдости |
|
HRC от 19 до 70 |
±1,5 |
|
HRB от 35 до 100 |
±3 |
|
HR15N от 35 до 100 |
±3 |
|
HB 10/3000/10 от 100 до 450 |
±12 |
|
HV5 от 200 до 500 |
±15 |
|
HV5 от 500 до 1000 |
±25 |
Примечание: HRC-“C” Роквелла, HRB-“B” Роквелла, HR15N-“15N” Супер-Роквелла, HB- Бринелля, HV-Виккерса.
HB- Бринелля, HV-Виккерса.
Рабочие условия применения:
температура окружающего воздуха, оС от 0 до +50
относительная влажность воздуха, при 25 оС, %, не более
Питание электронного блока Equotip 2
от комплекта аккумуляторных батарей, либо от внешнего источника постоянного тока
Напряжение аккумуляторной батареи, В
Среднее время работы от одного комплекта аккумуляторных батарей, ч
Напряжение источника постоянного тока, В
Питание электронного блока Equotip 3
Тип батареи - перезаряжаемая ионно-литиевая или 3 батареи типа “C”
Максимальное напряжение зарядки батареи, В
Количество батарей в комплекте
Среднее время работы от одного комплекта аккумуляторных батарей, ч
Масса твердомера Equostat , не более, кг
Масса твердомера Equostat 3, не более, кг электронного блока Equotip 3 датчика Equostat 3
0,9
0,55
