Номер по Госреестру СИ: 79427-20
79427-20 Твердомеры портативные комбинированные
(Equotip Live)
Назначение средства измерений:
Твердомеры портативные комбинированные Equotip Live (далее - твердомеры) предназначены для измерений твердости сталей по шкалам Виккерса, Роквелла, Супер-Роквелла, Бринелля и Шора D.

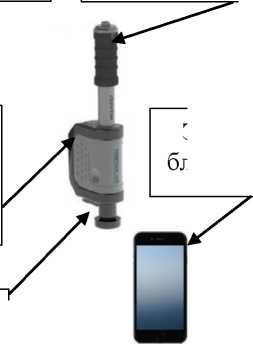

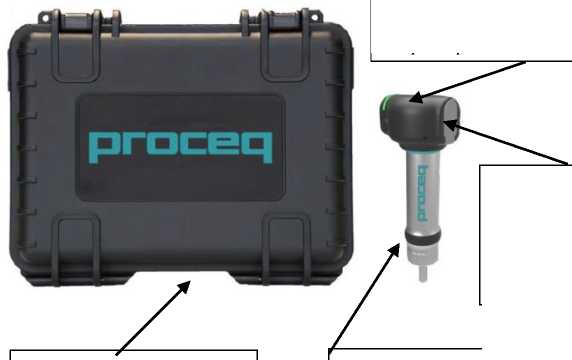

Внешний вид.
Твердомеры портативные комбинированные
Рисунок № 1

Внешний вид.
Твердомеры портативные комбинированные
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) устанавливается на электронный блок (смартфон) и используется для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Equotip Live |
Номер версии (идентификационный номер) ПО |
не ниже v 2.0.5 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус датчиков в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к твердомерам портативным комбинированным Equotip LiveГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса»
ГОСТ 8.062-85 «Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля»
Приказ Росстандарта № 3462 от 30 декабря 2019 г. об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Роквелла и Супер-Роквелла
ГОСТ 8.516-2001 «Государственная поверочная схема для средств измерений твёрдости металлов по шкале Шора D»
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу Equotip Live - 01 МП «ГСИ. Твердомеры портативные комбинированные Equotip Live. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 27.07.2020 г.
Основные средства поверки:
рабочие эталоны твердости 2-го разряда по шкалам Роквелла и Супер-Роквелла по ГПС для средств измерения твердости по шкалам Роквелла и Супер-Роквелла, утвержденной приказом Росстандарта №3462 от 30 декабря 2019 г.;
рабочие эталоны твердости 2-го разряда по шкалам Виккерса по ГОСТ 8.063-2012; рабочие эталоны твердости 2-го разряда по шкалам Бринелля по ГОСТ 8.062-85;
рабочие эталоны твердости 2-го разряда по шкале Шора D по ГОСТ 8.516-2001. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «Proceq SA», ШвейцарияАдрес: Ringstrasse 2, CH-8603, Schwerzenbach, Switzerland
Телефон: +41 43 355-38-44
Факс: +41 43 355-38-08
E-mail: info@proceq.com
Заявитель
Общество с ограниченной ответственностью «Просек Рус» (ООО «Просек Рус») ИНН: 7802419222Адрес: 197374, г. Санкт-Петербург, ул. Оптиков, д. 4, корп. 2, лит. А, офис 410 Телефон /факс: +7 (812) 448-35-00
E-mail: info-russia@proceq.com
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Твердомеры представляют собой портативные приборы, состоящие из электронного блока (смартфона), динамического датчика Equotip Live Leeb D и ультразвукового датчика Equotip Live UCI HV1-HV10. Передача сигнала от датчиков к электронному блоку осуществляется с помощью беспроводной связи Bluetooth.
Принцип действия твердомера с динамическими датчиками Equotip Live Leeb D основан на измерении отношения скоростей индентора в момент отскока от поверхности к скорости при соударении с поверхностью контролируемого изделия. Отношение скоростей индентора определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным наконечником.
Принцип работы твердомера с ультразвуковым датчиком Equotip Live UCI HV1-HV10 основан на изменении резонансной частоты датчика при внедрении индентора в контролируемое изделие. Изменение частоты определяет твердость материала. Индентор, расположенный в ультразвуковом датчике, представляет собой металлический стержень, на конце которого закреплена алмазная пирамида Виккерса.
Твердомеры с ультразвуковыми датчиками Equotip Live UCI HV1-HV10 используются при нагрузках: 1 кг, 5 кг, 10 кг.
Общий вид твердомеров приведён на рисунке 1.
Ультразвуковой датчик Equotip Live UCI HV1-HV10

Место нанесения знака утверждения
Место нанесения пломбы
Кейс для переноски
Рисунок 1 - Общий вид твердомеров Equotip Live
Динамический датчик Equotip Live Leeb D

Электронный ок (смартфон)
Таблица 4 - Комплектность твердомеров
Наименование |
Обозначение |
Количество |
1 Твердомер портативный комбинированный в составе: |
Equotip Live |
1 шт. |
1.1 Электронный блок (смартфон) |
- |
по заказу |
1.2 Динамический датчик |
Equotip Live Leeb D |
1 шт. |
1.3 Ультразвуковой датчик |
Equotip Live UCI HV1-HV10 |
1 шт. |
3 Вспомогательные принадлежности |
- |
1 компл. |
4 Кейс для переноски |
- |
1 шт. |
5 Руководство по эксплуатации |
Equotip Live - 01 РЭ |
1 экз. |
6 Программное обеспечение |
Equotip Live |
1 шт. |
7 Методика поверки |
Equotip Live - 01 МП |
1 экз. |
Таблица 2 - Метрологические характеристики твердомеров
Датчик |
Шкала измерения твёрдости |
Диапазоны измерений твердости |
Пределы допускаемой абсолютной погрешности твердомера, числа твердости |
Equotip Live Leeb D |
Роквелла С |
от 20 до 70 HRC |
±2 |
Роквелла В |
от 38 до 100 HRB |
±4 | |
Бринелля НВ (HBW) |
от 81 до 450 НВ (HBW) от 451 до 650 HBW |
±12 | |
Виккерса HV |
от 80 до 960 HV |
±15 | |
Шора D |
от 30 до 100 HSD |
±3 | |
Equotip Live UCI HV1-HV10 (режим HV1) |
Роквелла С |
от 20 до 70 HRC |
±13 |
Роквелла B |
от 45 до 100 HRB |
±3 | |
Роквелла А |
от 70 до 93 HRА |
±7 | |
Супер-Роквелла HR15N |
от 70 до 94 HR15N |
±7 | |
Супер-Роквелла HR15Т |
от 62 до 93 IIR15Т |
±3 | |
Бринелля НВ (HBW) |
от 100 до 250 НВ (HBW) |
±37 | |
Бринелля НВ (HBW) |
от 251 до 450 НВ (HBW) |
±82 | |
Виккерса HV |
от 80 до 250 HV |
±15 | |
Виккерса HV |
от 251 до 575 HV |
±90 | |
Equotip Live UCI HV1-HV10 (режим HV5) |
Роквелла С |
от 20 до 70 HRC |
±3 |
Роквелла B |
от 45 до 100 HRB |
±5 | |
Роквелла А |
от 70 до 93 HRА |
±3 | |
Супер-Роквелла HR15N |
от 70 до 94 HR15N |
±3 | |
Супер-Роквелла HR15Т |
от 62 до 93 IIR15Т |
±3 | |
Бринелля НВ (HBW) |
от 100 до 450 НВ (HBW) |
±32 | |
Виккерса HV |
от 80 до 960 HV |
±25 | |
Equotip Live UCI HV1-HV10 (режим HV10) |
Роквелла С |
от 20 до 70 HRC |
±3 |
Роквелла B |
от 45 до 100 HRB |
±3 | |
Роквелла А |
от 70 до 93 HRА |
±3 | |
Супер-Роквелла HR15N |
от 70 до 94 HR15N |
±3 | |
Супер-Роквелла HR15Т |
от 62 до 93 IIR15Т |
±3 | |
Бринелля НВ (HBW) |
от 100 до 450 НВ (HBW) |
±32 |
Бринелля HBW |
от 451 до 650 HBW |
±42 |
Виккерса HV |
от 80 до 575 HV |
±16 |
Таблица 3 - Основные технические характеристики твердомеров
Наименование характеристики |
Значение | |
Equotip Live Leeb D |
Equotip Live UCI HV1-HV10 | |
Рабочие условия эксплуатации: -температура окружающего воздуха, °С |
от -10 до +50 | |
- относительная влажность окружающего воздуха, %, не более |
90 | |
Параметры электропитания: - внешнее напряжение через адаптер от сети переменного тока (100-240), В |
5 | |
- внутреннее напряжение от типовой батареи, В |
1,5 (тип батареи ААА) | |
Габаритные размеры датчика, мм, не более: длина |
146 |
155 |
ширина |
46 |
40 |
высота |
17,5 |
40 |
Масса датчика, г, не более |
86 |
136 |
(без батареи) |
(без батареи) |
