Номер по Госреестру СИ: 79153-20
79153-20 Твердомеры портативные комбинированные
(Equotip 550)
Назначение средства измерений:
Твердомеры портативные комбинированные Equotip 550 (далее - твердомеры) предназначены для измерений твердости сталей по шкалам Виккерса, Роквелла, Супер-Роквелла, Бринелля и Шора D.
Аналитический паспорт типа средства измерений
79153-20 — Твердомеры портативные комбинированные
Equotip 550
Фирма "Proceq SA"
ШВЕЙЦАРИЯ
МПИ: 1 год
Действует
9
организаций14
владельцев2
версий48
Всего поверок
по агрегатам с 2010 года
4
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
9
Организаций-поверителей
эффективное число: 4.5
14
Владельцев СИ
эффективное число: 12.5
18
Экземпляров СИ
по агрегатам владельцев / организаций
87.5%
Периодические поверки
первичные: 12.5%
4.17%
Непригодность
2 извещений
100%
Поверки юрлиц
доля в общем объёме
4 416 ₽
Средневзвешенная цена
медиана: 4 416 ₽
100%
Покрытие ценами
расчётный известный объём: 48 576 ₽
2 020,0 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
2 214
Концентрация поверителей
HHI; доля топ-5: 79.2%
802
Концентрация владельцев
HHI; доля топ-5: 50%
4
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
16
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 48 поверок; пик пришёлся на 2025 год (13).
- Последний завершённый год показал рост на 18.2% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 16.7%.
- Рынок представлен 9 организациями; концентрация умеренная (HHI 2214), доля топ-5 — 79.2%.
- В базе найдено 14 владельцев и 18 экземпляров СИ; доля пяти крупнейших владельцев — 50%.
- Средневзвешенная цена поверки — 4 416 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 48 576 руб.
- Доля извещений о непригодности составляет 4.17% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 020,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2025 — 13
Долгосрочный CAGR: 16.7%
Активных версий: 1
Ценовой диапазон: 4 416–4 416 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Публичное акционерное общество "Новолипецкий металлургический комбинат" | Юридические лица | 2 | 4 | 2,00 |
| ООО «Просек Рус» | Юридические лица | 2 | 2 | 1,00 |
| юридическое лицо | Юридические лица | 2 | 2 | 1,00 |
| Юр лицо | Юридические лица | 2 | 2 | 1,00 |
| ПАО "Уралкалий" | Юридические лица | 1 | 8 | 8,00 |
| ПАО "Уралкалий" УМНиЭ | Юридические лица | 1 | 8 | 8,00 |
| КЕМЕРОВСКОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "АЗОТ" | Юридические лица | 1 | 5 | 5,00 |
| Общество с ограниченной ответственностью "ИЖОРСКАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМПАНИЯ" | Юридические лица | 1 | 5 | 5,00 |
| ООО "ПЕРМСКИЕ НАСОСЫ" ИНН 5904096062 | Юридические лица | 1 | 4 | 4,00 |
| ПАО "Уралкалий" БКПРУ-4 УМНиЭ | Юридические лица | 1 | 4 | 4,00 |
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ГОРИЗОНТ ПОКРЫТИЙ" | Юридические лица | 1 | 2 | 2,00 |
| ООО "ПРОСЕК РУС" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Просек рус " | Юридические лица | 1 | 1 | 1,00 |
| ООО "ТК "ОМЗ-Ижора" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 8fa7a61d-77a6-fae1-598a-3cfa9c13123f | 79153-20 | 2020-10-20 | — | актуальная |
| cff7eca3-133d-c74f-dbe5-5795b940ce46 | 79153-20 | 2020-09-26 | 2020-10-20 | архивная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Твердомеры портативные комбинированные
Рисунок № 1
Внешний вид.
Твердомеры портативные комбинированные
Рисунок № 2
Внешний вид.
Твердомеры портативные комбинированные
Рисунок № 3
Общие сведения
Дата публикации - 20.10.2020
Срок свидетельства - 11.09.2025
Номер записи -
ID в реестре СИ - 1382450
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Equotip 550, Твердомер портативный комбинированные Equotip 550 UCI HV1-HV10, Твердомер портативный комбинированный Equotip 550, Equotip
Производитель
Изготовитель - Фирма "Proceq SA"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Статистика
Кол-во поверок - 48
Выдано извещений - 2
Кол-во периодических поверок - 42
Кол-во средств измерений - 14
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1506 от 2020.09.11 об утверждении типа средств измерений_46 шт
Наличие аналогов СИ: Твердомеры портативные комбинированные (Equotip 550)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
79153-20 Твердомеры портативные комбинированные (Equotip 550) Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
48907-12 Твердомеры портативные ультразвуковые (ТКМ-459) ООО "НПП "Машпроект" (РОССИЯ г. Санкт-Петербург) |
|
79153-20 Твердомеры портативные комбинированные (Equotip 550) Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
75656-19 Сигнализаторы загазованности ("Счетприбор СЗС") Закрытое акционерное общество «Счетприбор» (ЗАО «Счетприбор») (РОССИЯ г. Орел) |
|
79153-20 Твердомеры портативные комбинированные (Equotip 550) Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
75926-19 Преобразователи давления измерительные (LMP, LMK) Общество с ограниченной ответственностью «БД СЕНСОРС РУС» (ООО «БД СЕНСОРС РУС») (РОССИЯ г. Москва) |
|
79153-20 Твердомеры портативные комбинированные (Equotip 550) Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
79055-20 Твердомеры переносные Роквелла (ТПР) ООО "Метротест" (РОССИЯ г.Нефтекамск) |
|
79153-20 Твердомеры портативные комбинированные (Equotip 550) Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
75716-19 Твердомеры переносные гидравлические (ТПБ-ГМА, ТПБ-ГРА) Общество с ограниченной ответственностью «Метротест» (ООО«Метротест») (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
Все средства измерений Фирма "Proceq SA"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28892-05 |
Приборы для измерения твердости, EQUOTIP 2 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
1 год | |
|
31355-06 01.04.2011 |
Приборы для измерения твердости, EQUOTIP 2 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
1 год | |
|
38763-08 01.10.2013 |
Твердомеры динамические, BAMBINO Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
38764-08 01.10.2013 |
Твердомеры динамические, PICCOLO Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
38765-08 01.10.2013 |
Твердомеры портативные, EQUOTIP 3 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
42008-09 01.01.2015 |
Приборы для измерения толщины защитного слоя бетона, Profoscope и Profometer Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
42008-15 25.08.2025 |
Приборы для измерения толщины защитного слоя бетона, Profoscope и Profometer PM-6 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
46428-11 25.02.2021 |
Приборы для определения прочности бетона (молотки Шмидта), SilverSchmidt type N, SilverSchmidt type L Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
47028-11 25.02.2021 |
Приборы для определения прочности бетона, Original Schmidt и Digi Schmidt-2000 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
48098-11 31.10.2016 |
Твердомеры портативные, Equostat Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
56664-14 27.02.2019 |
Твердомеры портативные динамические, Equotip 2, Equotip 3 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
56665-14 10.01.2024 |
Твердомеры портативные динамические, Equotip Piccolo, Equotip Piccolo 2, Equotip Bambino, Equotip Bambino 2 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
59876-15 12.02.2020 |
Приборы ультразвуковые, Pundit Lab+, Pundit PL-200 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
62323-15 18.11.2021 |
Твердомеры портативные, Equotip 550 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
79153-20 11.09.2025 |
Твердомеры портативные комбинированные, Equotip 550 Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
79427-20 03.11.2025 |
Твердомеры портативные комбинированные, Equotip Live Фирма "Proceq SA" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Твердомеры портативные комбинированные (Equotip 550)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 20 | 0 | 20 | 2 | 20 | 0 | 20 | ||
| ООО "АНК" (RA.RU.310566) | 5 | 2 | 3 | 0 | 5 | 2 | 3 | |||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Твердомеры портативные комбинированные (Equotip 550)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Самарский ЦСМ Самарская область |
2458 | 2458 |
Программное обеспечение
Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Equotip 550 |
|
Номер версии (идентификационный номер) ПО |
не ниже v 2.2.2 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Лист № 3 Всего листов 6 SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам портативным комбинированным Equotip 550
ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса»
ГОСТ 8.062-85 «Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля »
ГОСТ 8.064-94 «Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла»
ГОСТ 8.516-2001 «Государственная поверочная схема для средств измерений твёрдости металлов по шкале Шора D»
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу EQ550 - 02 МП «Твердомеры портативные комбинированные Equotip 550. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 27.02.2020 г.
Основные средства поверки:
рабочие эталоны твердости 2-го разряда по шкалам Роквелла и Супер-Роквелла по ГОСТ 8.064-94;
рабочие эталоны твердости 2-го разряда по шкалам Виккерса по ГОСТ 8.063-2012;
рабочие эталоны твердости 2-го разряда по шкалам Бринелля по ГОСТ 8.062-85;
рабочие эталоны твердости 2-го разряда по шкале Шора D по ГОСТ 8.516-2001.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «Proceq SA», Швейцария
Адрес: Ringstrasse 2, CH-8603, Schwerzenbach, Switzerland
Телефон: +41 43 355-38-44
Факс: +41 43 355-38-08
E-mail: info@proceq.com
Заявитель
Общество с ограниченной ответственностью «Просек Рус » (ООО «Просек Рус»)
ИНН 7802419222
Юридический адрес: 197374, г. Санкт-Петербург, ул. Оптиков, д. 4, корп. 2, лит. А Телефон/факс: (812) 448-35-00
E-mail: info-russia@proceq.com
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Твердомеры представляют собой портативные приборы, состоящие из электронного блока, динамических датчиков Equotip Leeb, статического датчика Equotip Portable Rockwell и ультразвукового датчика Equotip UCI HV1-HV10.
Принцип действия твердомера с динамическими датчиками Equotip Leeb основан на измерении отношения скоростей индентора до и после отскока от поверхности контролируемого изделия. Отношение скоростей индентора до и после отскока определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным наконечником.
Твердомер может быть укомплектован динамическими датчиками Equotip Leeb семи типов: D, DC, DL, C, E, S и G.
Датчики типа D и DC используются для измерений твёрдости изделий массой от 0,05 кг и толщиной не менее 3 мм. Датчик DC отличается от датчика D габаритными размерами.
Датчик типа DL имеет удлиненный индентор, позволяет проводить измерения в выемках и канавках. Минимальная масса изделий равна 0,05 кг, толщина не менее 3 мм.
Датчик типа C используется для измерений твёрдости изделий массой от 0,02 кг. Датчик характеризуется меньшей силой удара по сравнению с другими датчиками. Применяется для измерений твёрдости металлов на поверхности, на тонкостенных и чувствительных к ударам деталях. Минимальная толщина испытуемого изделия равна 1 мм.
Датчик типа E имеет боёк с искусственным алмазом и предназначен для измерения твёрдых (более 50 HRC) изделий массой от 0,05 кг и толщиной не менее 3 мм на постоянной основе.
Датчик типа G предназначен для измерений массивных изделий от 0,5 кг с минимальным радиусом кривизны поверхности равным 50 мм. Толщина изделий не менее 10 мм, либо изделие должно быть притёрто к массивной плите.
Датчик типа S может использоваться как датчик D, а также для измерений твёрдости материалов из твёрдых сталей (более 50 HRC) на постоянной основе.
Принцип действия твердомера со статическим датчиком Equotip Portable Rockwell основан на статическом вдавливании алмазного индентора с последующим измерением глубины внедрения индентора. Предварительная нагрузка при измерениях составляет 10 Н, полная нагрузка 50 Н. Используется для измерения твердости чувствительных к царапинам и полированных деталей, а также для тонких деталей, профилей и труб с толщиной стенки менее 1 мм .
Принцип работы твердомера с ультразвуковым датчиком Equotip UCI HV1-HV10 основан на изменении резонансной частоты датчика при внедрении индентора в контролируемое изделие. Изменение частоты определяет твердость материала. Индентор, расположенный в ультразвуковом датчике, представляет собой металлический стержень, на конце которого закреплена алмазная пирамида Виккерса с углом между гранями 136 градусов.
Твердомеры с ультразвуковыми датчиками Equotip UCI HV1-HV10 используются при нагрузках: 9,807 Н, 49,03 Н, 98,07 Н.
Общий вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1 и 2.
Электронный блок
Статический датчик
Equotip Portable
Rockwell
Динамический датчик Equotip Leeb
Место нанесения знака утверждения типа
Ультразвуковой датчик
Equotip UCI HV1-HV10
Рисунок 1 - Общий вид твердомеров Equotip 550, обозначение места нанесения знака утверждения типа

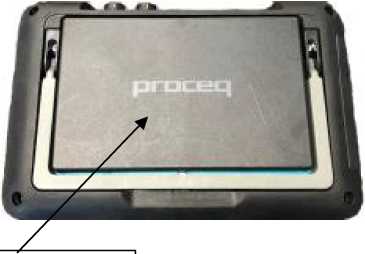

Аккумуляторная батарея
Рисунок 2 - Вид твердомеров снизу

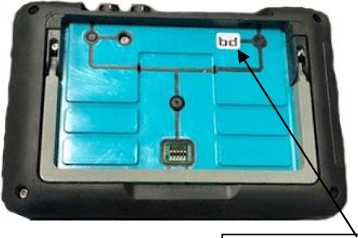

Место расположения пломбы изготовителя
Таблица 4 - Комплектность твердомеров
|
Наименование |
Обозначение |
Количество |
|
1 Твердомер портативный комбинированный в составе: |
Equotip 550 |
1 шт. |
|
1.1 Электронный блок |
- |
1 шт. |
|
1.2 Динамические датчики Equotip Leeb |
D, ЭС, DL, E, S, C, G* |
по заказу |
|
1.3 Статический датчик |
Equotip Portable Rockwell |
1 шт. |
|
1.4 Ультразвуковой датчик |
Equotip UCI HV1-HV10 |
1шт. |
|
2 DVD с ПО |
- |
1 шт. |
|
3 Вспомогательные принадлежности |
- |
1 компл. |
|
4 Кейс для переноски |
- |
1 шт. |
|
5 Руководство по эксплуатации |
EQ550 - 02 РЭ |
1 экз. |
|
6 Методика поверки |
EQ550 - 02 МП |
1 экз. |
|
7 Паспорт |
EQ550 - 02 ПС |
1 экз. |
|
* В соответствии с заказом | ||
Таблица 2 - Метрологические характеристики твердомеров
|
Датчик |
Шкала измерения твёрдости |
Диапазоны измерений твердости |
Пределы допускаемой абсолютной погрешности твердомера |
|
Equotip Leeb | |||
|
D, DC, DL, E, S, C |
Роквелла C |
(20 - 70) HRC |
±2 |
|
D, DC, DL |
Роквелла В |
(38- 100) HRB |
±4 |
|
G |
Роквелла В |
(48 - 100) HRB | |
|
E, S |
Роквелла A |
(61 - 88) HRA |
±3 |
|
D, DC, C, DL, E |
Бринелля НВ (HBW) |
(81 - 650) НВ (HBW) |
±12 |
|
G |
Бринелля НВ (HBW) |
(90 - 650) НВ (HBW) | |
|
S |
Бринелля НВ (HBW) |
(101 - 640) НВ (HBW) | |
|
D, DC, DL, E, C |
Виккерса HV |
(80 - 960) HV |
±15 |
|
S |
Виккерса HV |
(101 - 960) HV | |
|
D, DC, C, E, DL, S |
Шора D |
(30 - 100) HSD |
±3 |
|
Equotip Portable Rockwell |
Роквелла С |
(20 - 70) HRC |
±2 |
|
Роквелла B |
(35-100) HRB |
±3,5 | |
|
Роквелла А |
(70-93) ИИА |
±3 | |
|
Супер-Роквелла HR15N |
(70-94) HR15N |
±3 | |
|
Супер-Роквелла HR15Т |
(62-93) Нк15Т |
±3 | |
|
Бринелля НВ (HBW) |
(100-650) НВ (HBW) |
±12 | |
|
Виккерса HV |
(200 - 1000) HV |
±15 | |
|
Equotip UCI HV1- HV10 |
Роквелла С |
(20 - 70) HRC |
±3 |
|
Роквелла B |
(45-100) HRB |
±3 | |
|
Роквелла А |
(70-93) I П<А |
±3 | |
|
Супер-Роквелла HR15N |
(70-94) HR15N |
±3 | |
|
Супер-Роквелла HR15Т |
(62-93) Нк15Т |
±3 | |
|
Бринелля НВ (HBW) |
(100-450) НВ (HBW) |
±32 | |
|
Бринелля НВ (HBW) |
(451-650) нв (hbw) |
±42 | |
|
Виккерса HV |
(80 - 960) HV |
±16 | |
Таблица 3 - Основные технические характеристики твердомеров
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия эксплуатации: | |
|
-температура окружающего воздуха, °С |
от -10 до +50 |
|
- относительная влажность окружающего воздуха, %, не более |
95 |
|
Параметры электропитания: | |
|
- внешнее напряжение через адаптер от сети переменного тока | |
|
(100-240), В |
от 9 до 15 |
|
- внутреннее напряжение от литиевого аккумулятора, В |
3,6 |
|
Габаритные размеры электронного блока, мм, не более: | |
|
длина |
250 |
|
ширина |
162 |
|
высота |
62 |
|
Масса электронного блока, кг, не более |
1,525 |
