Номер по Госреестру СИ: 59556-14
59556-14 Датчики весоизмерительные тензорезисторные
(SQC)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные SQC (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический измерительный сигнал.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
SQC
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| e01ae3ed-dbb1-c059-a167-25f31e74454a | 59556-14 | 2023-12-21 | — | актуальная |
| 95363da5-c4d9-323b-1331-9335c7a6882b | 59556-14 | 2022-10-17 | 2023-12-21 | архивная |
| 5ddbb7a8-6d12-ee80-8455-34e833923c8d | 59556-14 | 2020-05-07 | 2022-10-17 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.

Знак утверждения типа наносится на маркировочную табличку, расположенную на датчике и эксплуатационную документацию типографским способом.
Паспорт «Датчики весоизмерительные тензорезисторные SQC».
1. ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки:
- средства измерений 1-го разряда по ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
- вольтметр или компаратор напряжений класса точности 0,005.
Конструктивно датчики состоят из упругого элемента, наклеенных на него тензорезисторов, соединенных в мостовую схему, и присоединительных элементов.
Конструкция датчиков обеспечивает герметичность измерительного элемента.
Вид нагрузки датчиков - сдвиг. Датчики изготавливаются из никелированной стали.

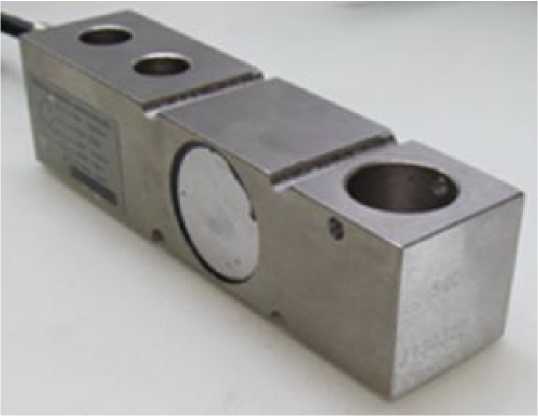

Рисунок 1 - Общий вид датчиков
Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося соответственно нагрузке.
Модификации и исполнения датчиков отличаются максимальной нагрузкой, габаритными размерами и массой.
Обозначение модификаций весоизмерительных датчиков SQC имеет вид SQC-X1, где: X1 - обозначение максимальной нагрузки в тоннах.
На маркировочной табличке датчиков указывают:
- торговую марку производителя;
- модель весоизмерительного датчика;
- серийный номер;
- максимальную нагрузку Emax.
Лист № 2
Всего листов 4
1. Датчик ............................................................................................................................1 шт.
2. Эксплуатационная документация.............................................................1 экз.
Лист № 3 Всего листов 4
Таблица 1 - датчиков весоизмерительных тензоре-зисторных SQC
|
Модель |
SQC-0,1 |
SQC-0,2 |
SQC-0,5 |
SQC-1 |
SQC-2 |
SQC-3 |
SQC-5 |
|
Максимальная нагрузка (Emax), т |
0,1 |
0,2 |
0,5 |
1 |
2 |
3 |
5 |
|
Класс точности по ГОСТ Р 8.726-2010 |
C3 | ||||||
|
Максимальное число поверочных интервалов, nmax (Етах/п) |
3000 | ||||||
|
Минимальная статическая нагрузка, (Етп), т |
0 | ||||||
|
Значение поверочного интерва ла, п, кг |
Emax/nmax | ||||||
|
Минимальный поверочный интервал, nmin |
Emax/6000 | ||||||
|
Номинальный относительный выходной сигнал при Етах, мВ/В |
2,0 | ||||||
|
Доля от пределов допускаемой погрешности весов (pLC) |
0,7 | ||||||
|
Предел допустимой нагрузки (-ElimX % от Emax |
150 | ||||||
|
Обозначение по влажности |
CH | ||||||
|
Напряжение питания, В |
8 ... 12 | ||||||
|
Входное сопротивление, Ом |
385±5 | ||||||
|
Выходное сопротивление, Ом |
351±2 | ||||||
|
Предельные значения температуры, °C |
-10 ... +40 | ||||||
|
Г абаритные размеры, мм |
130x31,8x33,8 |
171,5x38,1x4 1 | |||||
|
Масса, не более, кг |
0,9 |
1,8 | |||||
Таблица 2
|
Нагрузка |
Пределы допускаемой погрешности (mpe) |
|
От 0 до 500n вкл. |
±0,35п |
|
св. 500n до 2000n вкл. |
±0,70n |
|
св. 2000n |
±1,05п |
