Сведения о средстве измерений: 59000-14 Гистерезисграф

Номер по Госреестру СИ: 59000-14
59000-14 Гистерезисграф
(Permagraph L)

Назначение средства измерений:
Гистерезисграф Permagraph L (далее - гистерезисграф) предназначен для проведения измерений кривых намагничивания и размагничивания, петель магнитного гистерезиса образцов магнитотвердых материалов в замкнутой магнитной цепи.

сертификация программного обеспечения
Внешний вид. Гистерезисграф, http://oei-analitika.ru рисунок № 1
Внешний вид.
Гистерезисграф
Рисунок № 1
Внешний вид. Гистерезисграф, http://oei-analitika.ru рисунок № 2
Внешний вид.
Гистерезисграф
Рисунок № 2
Внешний вид. Гистерезисграф, http://oei-analitika.ru рисунок № 3
Внешний вид.
Гистерезисграф
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 149718
ID в реестре СИ - 372118
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

нет данных, Permagraph L,

Производитель

Изготовитель - Фирма "Magnet-Physik Dr. Steingroever GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.

Приказы РСТ, где упоминается данный тип СИ

№952 от 2016.07.11 Об утверждении эталонов единиц величин

№226 от 2015.02.20 Об утверждении эталонов единиц величин

№1803 от 2014.11.11 Об утверждении типов средств измерений (ГР 58988-14 - 59052-14)

№445 от 2007.02.22 О размещении заказов федерального агентства по техническому регулированию и метрологии для государственных нужд на 2007 год

№1671 от 2018.08.10 О переоформлении свидетельства об утверждении типа средства измерений № 68750 "Термопреобразователи сопротивления серии MONI" и внесении изменений в описание типа

№3350 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Авиационная техника" (ТК 323)

№359 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1483 от 2023.07.18 ПРИКАЗ_Об утверждении типов средств измерений (17)

№2233 от 2023.10.23 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (4)

Наличие аналогов СИ: Гистерезисграф (Permagraph L)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Magnet-Physik Dr. Steingroever GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
45781-10

Установка магнитоизмерительная, Permagraph C-300
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
2 года
59000-14

Гистерезисграф, Permagraph L
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
1 год
59701-15

Гистерезисграф, Permagraph L
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
59906-15
13.02.2020
Гистерезисграфы, Permagraph
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
60133-15
13.03.2020
Флюксметры электронные, EF5
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
61413-15
01.09.2021
Флюксметры электронные, EF 14
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
67445-17
10.05.2022
Измерители напряженности магнитного поля, Gauss- / Teslameter FH
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
68300-17
10.08.2022
Установки автоматические компьютеризированные, REMAGRAPH C-500
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Гистерезисграф (Permagraph L)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП «УНИИМ»
(01.00258-2011)
РСТ
  • нет данных
  • Permagraph L
  • 4 0 0 0 0 0 0
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311473)
    РСТ
  • Permagraph L
  • 1 0 0 0 0 0 0

    Стоимость поверки Гистерезисграф (Permagraph L)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Управление процессом измерений и обработки измерительных сигналов осуществляется с помощью специализированного пакета программного обеспечения (ПО) сбора данных. Программное обеспечение представляет собой прикладную программу на базе Windows. Идентификационные данные программного обеспечения гистарезисграфа указаны в таблице 1. Все элементы программы могут быть активированы либо вводом команды через клавиатуру, либо с помощью мыши. Функциональное назначение операционной программы РЕДМА состоит в обеспечении контролируемого оператором взаимодействия между отдельными компонентами измерительной системы и периферийными устройствами (в первую очередь, устройствами ввода или возможностями ввода для оператора).

    Результаты измерений запоминаются в виде графиков или таблиц и при необходимости могут быть распечатаны. ПО не оказывает влияния на метрологические характеристики гистерезисграфа.

    Лист № 3 Всего листов 6 Доступ к ПО имеют только сервисные инженеры фирмы-производителя.

    Таблица 1 - Идентификационные данные программного обеспечения гистарезисграфа

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Permagraph-Software

    Номер версии (идентификационный номер)

    ПО

    7.0.3.3

    Цифровой идентификатор ПО

    94D9243ACCC1E2F52214FDE915F219D6 по файлу Регта.ехе

    Алгоритм вычисления цифрового идентификатора ПО

    MD 5

    Уровень защиты ПО гистерезисграфа от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010 («Низкий» по Р 50.2.007 - 2014).


    Знак утверждения типа

    Знак утверждения типа

    наносится на источник питания гистерезисграфа методом наклейки и на титульный лист Паспорта типографским способом или иным способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений входит в состав Инструкции по эксплуатации на Permagraph L с компьютерным управлением (гистерезисграфа).


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к гистерезис-графу Permagraph L

    ГОСТ 8.268-77 «ГСИ. Методика выполнения измерений при определении статических магнитных характеристик магнитотвердых материалов».

    Техническая документация Magnet-Physik Dr. Steingroever GmbH, Германия.

    Поверка

    Поверка

    осуществляется по документу МП 44-261-2013 «ГСИ. Гистерезисграф Permagraph L. Методика поверки», утвержденному ФГУП «УНИИМ» 12.09.2014 г.

    Эталоны, используемые при поверке:

    • - тесламетр ТХ-4/1, диапазон (0 - 2,0) Тл, относительная погрешность не более 0,5%;

    • - вольтметр универсальный GDM - 8246, диапазон измерений -U до 1000 В, ~ U до 70 0 В до 100 кГц, - I до 20 А, ~I до 20 А до 2 кГц, R до 100 МОм, ПГ по ТО;

    • - катушка взаимной индуктивности Р-536, номинальное значение 0,01 Гн, КТ 0,2;

    • - катушка взаимной индуктивности Р-536, номинальное значение 0,001 Гн, КТ 0,2.

    Вспомогательное оборудование, используемое при поверке:

    • - стандартные образцы статических магнитных характеристик магнитотвердых материалов, входящие в комплект поставки гистерезисграфа.


    Изготовитель

    Magnet-Physik Dr. Steingroever GmbH, Германия
    Адрес :Hoffmann-StraBe 3, D-50996 Кельн,
    Тел: +49/(0) 2236/3919-0;
    Факс: +49/(0) 2236/3919-19
    e-mail: info@magnet-physik.de

    Заявитель

    Федеральное государственное автономное образовательное учреждение высшего профессионального образования «Уральский федеральный университет имени первого Президента России Б.Н.Ельцина», г. Екатеринбург
    Юридический адрес: 620002, Россия, г. Екатеринбург, ул. Мира, 19
    Почтовый адрес: 620002, Россия, г. Екатеринбург, ул. Мира, 19
    Тел: 8(343) 374-03-62;
    Факс: 8 (343)374-38-84;
    e-mail: KSV@nich.ru

    Испытательный центр


    Государственный центр испытаний средств измерений ФГУП «Уральский научноисследовательский институт метрологии» (ГЦИ СИ «ФГУП «УНИИМ»),
    Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
    Тел.: (343) 350-26-18;
    Факс: (343) 350-20-39;
    e-mail: uniim@uniim.ru

    Гистерезисграф представляет собой двухканальную измерительную систему, содержащую средства измерений и вспомогательные устройства, осуществляющую операции по управляемому измерению магнитного состояния образца магнитотвердого материала (далее -МТМ), сбор, обработку и представление измерительной информации о статических магнитных характеристиках образцов МТМ в графическом и числовом видах. В состав гистерезис-графа входят:

    • -  измерительный и управляющий блок ST-P-L;

    • - управляемый источник питания SVP2;

    • - электромагнит ЕР 5;

    • -  5 j - компенсированных систем измерительных катушек;

    • - 2 катушки поля;

    • - персональный компьютер с программным обеспечением PERMA.

      катушек представлен

      на

      Внешний вид гистерезисграфа и измерительных рисунке 1 и рисунке 2 соответственно.

      Внешний вид. Гистерезисграф (Permagraph L), http://oei-analitika.ru

      Место нанесения поверительного клейма

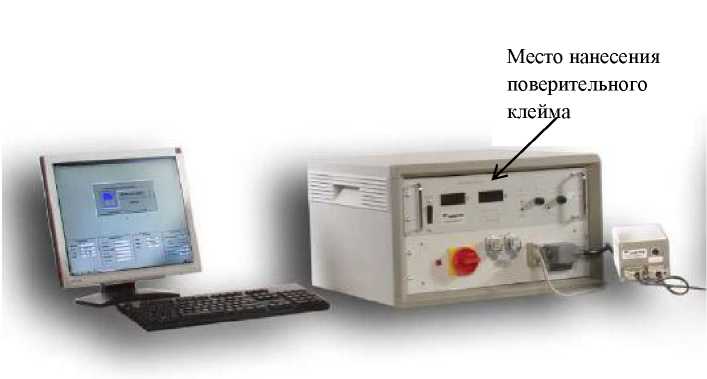

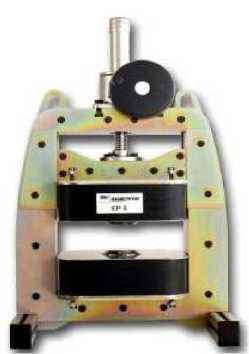

      Рисунок 1 - Внешний вид гистерезисграфа с электромагнитом EP 5

      Внешний вид. Гистерезисграф (Permagraph L), http://oei-analitika.ru
    Внешний вид. Гистерезисграф (Permagraph L), http://oei-analitika.ru

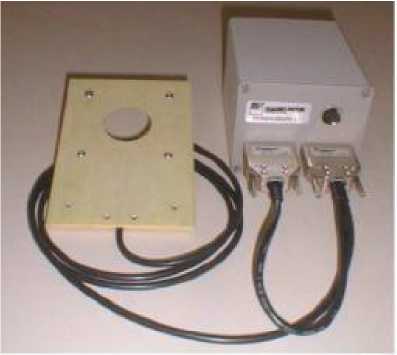

    Рисунок 2 - Внешний вид измерительной катушки, подключенной к измерительному блоку ST-P-L

    Принцип действия гистерезисграфа заключается в перемагничивании образца по петле гистерезиса медленноменяющимся (квазистатическим) магнитным полем в замкнутой магнитной цепи. Контролируемый образец изделия (далее - образец) помещается в межполюсной зазор электромагнита так, чтобы образовалась замкнутая магнитная цепь. Вокруг образца располагается измерительная катушка. Одна обмотка катушки реагирует на изменение напряженности магнитного поля через неё, а вторая на изменение намагниченности образца. Образец намагничивается, создаваемым в межполюсном зазоре электромагнита плавно-меняющимся магнитным полем до максимального значения напряженности магнитного поля в электромагните, затем размагничивается плавно-меняющимся магнитным полем. Сигнал с обмоток измерительной катушки поступает на веберметры, выходной сигнал одного из которых пропорционален напряженности магнитного поля, а другого - намагниченности образца. Данные с веберметров поступают на компьютер. По окончании измерительного процесса на экран компьютера выводится график петли гистерезиса и информация об ее основных параметрах (коэрцитивная сила по индукции НсВ (кА/м или Э) и намагниченности ( кА/м или Э),                                  остаточная                                  индукция

    Вг (мТл или Гс), энергетическое произведение (ВН)тах (кДж/мз или МГсЭ) и др.), впоследствии эти данные могут быть распечатаны на бумаге.


    Наименование

    Обозначение

    Кол-во, шт.

    Гистерезисграф Permagraph L:

    - управляемый источник питания

    SVP 2

    1

    - измерительный и управляющий блок

    ST-P-L

    1

    - электромагнит

    EP 5

    1

    - компьютер с ПО Perma

    1

    5 j - компенсированных систем измерительных катушек: измерительная катушка диаметром 10 мм

    JH 10-1

    1

    измерительная катушка диаметром 15 мм

    JH 15-1

    1

    измерительная катушка диаметром 26 мм

    JH 26-1

    1

    измерительная катушка диаметром 40 мм

    JH 40-1

    1

    измерительная термическая катушка диаметром 15 мм

    JHT 15-4

    1

    2 катушки измерения силы поля Н

    FS 100/1

    1

    FS 100/2

    1

    Образцы Никеля:

    - площадью поперечного сечения 1 см2

    114777

    1

    2

    - площадью поперечного сечения 2 см

    101111

    1

    - площадью поперечного сечения 5 см2

    103730

    1

    Термопара

    TH-J

    1

    Термометр комнатной температуры

    TS-USB

    1

    Эксплуатационные документы: - инструкция по эксплуатации;

    ВА - №0030020109

    - паспорт;

    Ph-L 001-2013 ПС

    1

    - инструкция по использованию программного обеспечения для Permagraph C/L Perma

    ВА - №0450010109

    Методика поверки

    МП 44-261-2013

    1


    Наименование характеристики

    Значение

    Диапазон измерения напряженности постоянного магнитного поля, кА/м

    80 - 2500

    Пределы допускаемой относительной погрешности измерений напряженности постоянного магнитного поля, %

    ±3,0

    Диапазон измерения магнитного потока, мВб

    0,1 - 2560

    Пределы допускаемой относительной погрешности измерений магнитного потока, %

    ±0,5

    Максимальная напряженность магнитного поля для зазора 10 мм, не менее, кА/м:

    - для стандартных полюсов диаметром 92 мм

    1700

    - для концентрирующих полюсов диаметром 65 мм

    2500

    Пределы случайной составляющей относительной погрешности измерения:

    - намагниченности насыщения образца из никеля Js, %;

    ±0,5

    - коэрцитивной силы по индукции HcB и остаточной индукции Br образца

    ±1,5

    Nd-Fe-B, %;

    - энергетического произведения (BH)max образца Nd-Fe-B, %.

    ±2,0

    Величина воздушного зазора с установленными полюсами, мм

    0-110

    Диаметр рабочей части измерительных катушек, мм

    JH 10-1

    10

    JH 15-1

    15

    JH 26-1

    26

    JH 40-1

    40

    JHT 15-4

    15

    Электрическое сопротивление катушек магнитной индукции, Ом JH 10-1

    8173±5

    JH 15-1

    8727±5

    JH 26-1

    9354±5

    JH 40-1

    8748±5

    JHT 15-4

    8035±5

    Суммарная площадь витков измерительных катушек поля, см2

    JH 10-1

    108,6±0,6

    JH 15-1

    117,1±0,6

    JH 26-1

    102,3±0,8

    JH 40-1

    106,8±1,0

    JHT 15-4

    114,5±0,6

    FS 100/1

    109,1±0,4

    FS 100/2

    117,4±0,4

    Электрическое сопротивление катушек поля, Ом JH 10-1

    129±1

    JH 15-1

    96±1

    JH 26-1

    53±1

    JH 40-1

    58±1

    JHT 15-4

    57±1

    FS 100/1

    110±1

    FS 100/2

    232±2

    Габаритные размеры электромагнита SVP 2 (длина х ширина х высота), мм

    500 х 520 х 300

    Питание от трехфазной сети переменного тока: напряжение, В

    380±38

    частота, Гц

    50-60

    Условия эксплуатации:

    диапазон рабочих температур, °С

    от 15 до 30

    относительная влажность (без конденсации), %

    от 5 до 80

    атмосферное давление, кПа

    от 86 до 106
