Номер по Госреестру СИ: 67445-17
67445-17 Измерители напряженности магнитного поля
(Gauss- / Teslameter FH)
Назначение средства измерений:
Измерители напряженности магнитного поля Gauss- / Teslameter FH (далее - тесламетры) предназначены для измерения индукции и напряженности постоянного (DC), переменного (AC-RMS) и импульсного (DC-Peak) магнитных полей с помощью датчиков Холла.
Внешний вид.
Измерители напряженности магнитного поля
Рисунок № 1
Внешний вид.
Измерители напряженности магнитного поля
Рисунок № 2
Программное обеспечение
Тесламетры имеют встроенное программное обеспечение (ПО), предназначенное для управления. Модели FH 54 и FH 55 оснащены портами RS232 для передачи данных на внешнее устройство.
ПО тесламетров - встроенное, загружается при изготовлении тесламетров изготовителем (прошивка микроконтроллера). В процессе эксплуатации изменение ПО исключено.
Уровень защиты ПО тесламетров от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | ||
FH 51 |
FH 54 |
FH 55 | |
Идентификационное наименование ПО |
FH 51 |
FH 54 |
FH 55 |
Номер версии (идентификационный номер) ПО |
- |
- |
- |
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на инструкцию по эксплуатации методом наклейки, типографским способом или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям напряженности магнитного поля Gauss- / Teslameter FH
Приказ Росстандарта от 15.02.2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции.
ГОСТ 8.303 - 78 ГСИ. Тесламетры постоянных магнитных полей в диапазоне (0,01 - 2) Т. Методы и средства поверки.
Техническая документация фирмы Magnet-Physik Dr. Steingroever GmbH.
Поверка
Поверкаосуществляется по документу МП 84-261-2015 «ГСИ. Измерители напряженности магнитного поля Gauss- / Teslameter FH. Методика поверки», утвержденному ФГУП «УНИИМ» 29.12.2016 г.
Основные средства поверки:
-
- рабочий эталон 2-го разряда по ГОСТ 8.030-2013 - измеритель магнитной индукции Ш1-9, рег.№ 9335-83;
-
- рабочий эталон 3-го разряда по Приказу Росстандарта от 15.02.2016 г. № 146
-
- катушка электрического сопротивления Р321 с номинальным значением 0,1 и 1,0 Ом, рег.№1162-58;
-
- вольтметр универсальный GDM - 8246, рег.№ 34295-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик тесламетров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Magnet-Physik Dr. Steingroever GmbH, Германия
Адрес:I IoiTinaiiii-StraBe 3, D-50996 Кельн
Тел: +49/(0) 2236/3919-0
Факс: +49/(0) 2236/3919-19
E-mail: mfo@magnet-physik.de
Заявитель
Закрытое акционерное общество «Налхо Техно» (ЗАО «Налхо Техно») ИНН 7720513256Юридический адрес: 123585, Россия, г. Москва, ул. Маршала Тухачевского, д. 32, кв. 37 Адрес: 125167, Россия, г. Москва, а/я 38
Тел: +7 (495)739-55-86
Факс: +7 (499)156-77-25
Е-mail: info@nalkho.com
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» («ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4 Тел.: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип действия тесламетров основан на методе измерения индукции (напряженности) магнитного поля преобразователем Холла.
Тесламетры измеряют индукцию постоянного и переменного магнитного поля в гауссах (Гс) или в теслах (Тл) и напряженность постоянного и переменного магнитного поля -в амперах на метр (A/м). В режиме DC дисплей отображает значение индукции (напряженности) постоянного магнитного поля по показаниям датчика со знаком (ориентация поля) и соответствующей единицей измерения. В режиме AC-RMS дисплей отображает среднеквадратичное значение индукции (напряженности) магнитного поля по показаниям датчика. В режиме DC-Peak дисплей отображает значение индукции (напряженности) импульсного магнитного поля. Результаты измерений можно передавать по последовательному интерфейсу.
Тесламетр состоит из электронного блока и датчика с преобразователем Холла.
Тесламетры выпускаются в следующих модификациях: FH 51, FH 54 и FH 55. Основные отличия модификаций заключается в конструктивном исполнении электронного блока и метрологических характеристиках. Модели FH 51 и FH 54 компактные, ручные и переносные. Модель FH 55 предназначена для проведения измерений в лабораторных условиях. Модели FH 54 и FH 55 оснащены интерфейсом RS 232. Общий вид тесламетров с датчиками представлен на рисунке 1.
Тесламетр может работать с двумя стандартными типами датчиков: поперечными и осевыми. Схематический вид датчиков представлен на рисунке 2. Поперечный датчик имеет преобразователь Холла, установленный параллельно оси датчика, и измеряет напряженность магнитных полей, перпендикулярных оси датчика. Осевой датчик имеет преобразователь Холла, установленный перпендикулярно оси датчика, и измеряет напряженность магнитных полей, параллельных оси датчика.
Пломбирование измерителей напряженности магнитного поля Gauss- / Teslameter FH не предусмотрено.
(а) (б)

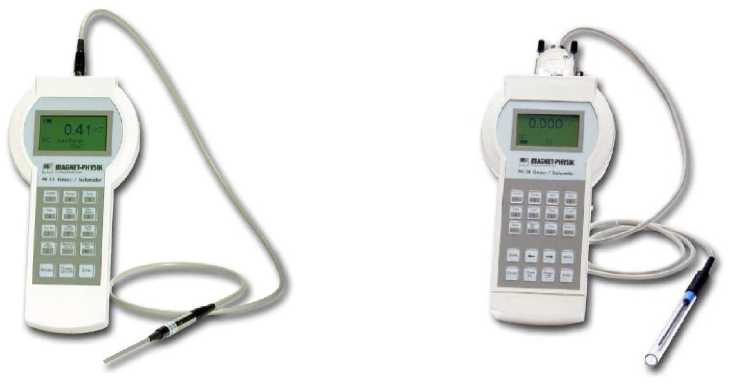

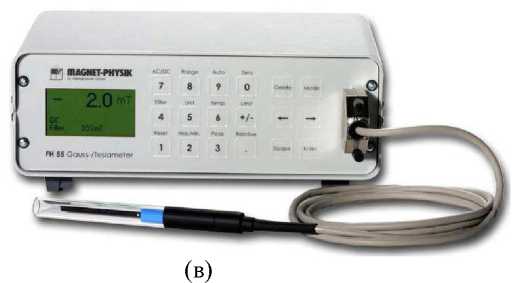

Рисунок 1 - Общий вид тесламетров с датчиками (а - FH 51, б - FH 54, в - FH 55)
Преобразователь Холла
Преобразователь Холла
Поперечный датчик - вид сверху
Измеряет плотность потока, параллельного оси датчика
Измеряет плотность потока, перпендикулярного оси датчика
Осевой датчик - вид сверху
Поперечный датчик — вид сбоку
(а)
(б)
Рисунок 2 - Схематический вид датчиков (а - поперечный, б -осевой)
Таблица 4 -
Наименование |
Обозначение |
Кол-во, шт. |
Измеритель напряженности магнитного поля Gauss- / Teslameter FI:
|
FI 51 (54, 55) |
1 1* |
Инструкция по эксплуатации |
ИЭ |
1 |
ГСИ. Измерители напряженности магнитного поля Gauss- / Teslameter FI. Методика поверки |
МП 84-261-2015 |
1 |
* - количество и тип датчиков (поперечный, осевой) определяется требованиями заказчика |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
FH 51 |
FH 54 |
FH 55 | |
Диапазон показаний (в режимах: DC, AC-RMS, DC-Peak):
Гс
|
от 240-4 до 2 от 200 до 2404 от 16 до 1600 |
от 340-5 до 30 от 0,3 до 3405 от 2440-3 до 24000 |
от 340-5 до 30 от 0,3 до 3405 от 2440-3 до 24000 |
Диапазон измерений (в режимах: DC, AC-RMS, DC-Peak): - магнитной индукции, Тл |
от 240-4 до 2 |
от 340-3 до 2 |
от 340-3 до 2 |
Гс |
от 200 до 2404 |
от 30 до 2404 |
от 30 до 2404 |
- напряженности поля, кА/м |
от 16 до 1600 |
от 2,4 до 1600,0 |
от 2,4 до 1600,0 |
Пределы допускаемой относительной погрешности измерений магнитной индукции, напряженности поля, % | |||
- режим DC |
± 3,0 |
± 1,5 |
± 1,5 |
- режим AC-RMS |
± 3,5 |
± 2,0 |
± 2,0 |
- режим DC-Peak |
± 6,5 |
± 5,0 |
± 5,0 |
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение | ||
FH 51 |
FH 54 |
FH 55 | |
Параметры электрического питания: - напряжение, В |
4х1,5 В (АА) |
5х1,5 В (АА) или |
220±22 В |
- частота, Гц |
220±22 В 50±0,5 Гц |
50±0,5 Гц | |
Габаритные размеры электронного блока, мм, не более - длина |
228 |
266 |
248 |
- ширина |
70/117 |
90/144 |
180 |
- высота |
47 |
60 |
100 |
Общая масса, кг, не более |
0,5 |
0,5 |
2,0 |
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +40 |
от +10 до +40 |
от 10 до 40 |
- относительная влажность, % |
от 0 до 70 |
от 0 до 70 |
от 0 до 70 |
- атмосферное давление, кПа |
от 86 до 106 |
от 86 до 106 |
от 86 до 106 |
