Номер по Госреестру СИ: 58656-14
58656-14 GNSS-приемники спутниковые геодезические многочастотные
(OEMSTAR, OEM615, OEM628, OEM638)
Назначение средства измерений:
GNSS-приемники спутниковые геодезические многочастотные OEMSTAR, OEM615, OEM628, OEM638 (далее - приёмники) предназначены для измерения координат точек земной поверхности при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Внешний вид.
GNSS-приемники спутниковые геодезические многочастотные
Рисунок № 1
Внешний вид.
GNSS-приемники спутниковые геодезические многочастотные
Рисунок № 2
Программное обеспечение
При работе с GNSS-приемниками спутниковыми геодезическими многочастотными OEMSTAR, OEM615, OEM628, OEM638 применяется следующее программное обеспечение (далее - ПО):
-
- встроенное ПО для OEMSTAR - «L6X010201RN0000.hex»;
-
- встроенное ПО для OEM615 - «OMP060400RN0000.shex»;
-
- встроенное ПО для OEM628 - «OEM060400RN0000.shex»;
-
- встроенное ПО для OEM638 - «OMP060400RN0000.shex»;
-
- ПО «WayPoint GrafNav/GrafNet», устанавливаемое на персональный компьютер.
С помощью указанного программного обеспечения обеспечивается настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения:
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
«L6X010201RN0 |
L6X010201RN0000. |
1.201 |
4f955315a6aa151795 |
MD5 |
000.hex» |
hex |
74a0a6dd9931b9 | ||
«OMP060400RN0 |
OMP060400RN0000 |
6.400 |
d0d0898aa8c7a78855 |
MD5 |
000.shex» |
.shex |
2f22c4a5134c45 | ||
«OEM060400RN0 |
OEM060400RN0000 |
6.400 |
d0d0898aa8c7a78855 |
MD5 |
000.shex» |
.shex |
2f22c4a5134c45 | ||
«OMP060400RN0 |
OMP060400RN0000 |
6.400 |
8fbe90229bb416315b |
MD5 |
000.shex» |
.shex |
9f2dcd3851c89b | ||
«WayPoint |
WayPoint GrafNav - |
8.50 |
a33b5b9d229bd24c69 |
MD5 |
GrafN av/ GrafN et» |
8.50 |
67e44c06e96503 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010. Специальных средств защиты программного обеспечения и измеренных данных не требуется.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации GNSS-приемников спутниковых геодезических многочастотных OEMSTAR, OEM615, OEM628, OEM638.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документах «GNSS-приемники спутниковые геодезические многочастотные OEMSTAR. Руководство по эксплуатации» и «GNSS-приемники спутниковые геодезические многочастотные OEM615, OEM628, OEM638. Руководство по эксплуатации».
Лист № 4 Всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к GNSS-приемникам спутниковым геодезическим многочастотным OEMSTAR, OEM615, OEM628, OEM638
-
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
-
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24.. .75000 м».
-
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».
-
4. Техническая документация «NovAtel Inc.», Канада.
- осуществление геодезической и картографической деятельности в соответствии с Приказом Министерства экономического развития Российской Федерации от 23 июля 2013 г. N 412 г. (п.п. 3.3; 5.2).
Поверка
Поверкаосуществляется в соответствии с ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Изготовитель
«NovAtel Inc.», Канада1120 68th Avenue N.E., Calgary, Alberta, Canada, T2E 8S5
Тел.: +1 (403) 295-45-00; Факс: +1 (403) 295-45-01
E-mail: sales@novatel.ca
Заявитель
ООО «ГНСС плюс»
РФ, 123154 г. Москва, бульвар Генерала Карбышева, дом 5, корп.2, помещение II Тел./Факс: +7 (495) 269 16 99
E-mail: info@GNSSplus.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М» 125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512 E-mail: info@autoprogress-m.ruGNSS-приемники спутниковые геодезические многочастотные OEMSTAR, OEM615, OEM628, OEM638 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно приёмники представляют собой платы, которые при необходимости могут быть заключены в специальный пластиковый прорезиненный корпус. Управление приёмниками осуществляется с помощью персонального компьютера. Принимаемая со спутников информация записывается во внутреннюю память. Приёмники работают от внешних источников питания.
GNSS-приемники спутниковые геодезические многочастотные OEMSTAR, OEM615, OEM628, OEM638 оснащены портами для связи с внешними устройствами, для подключения внешнего источника питания и разъёмами для подключения антенн.

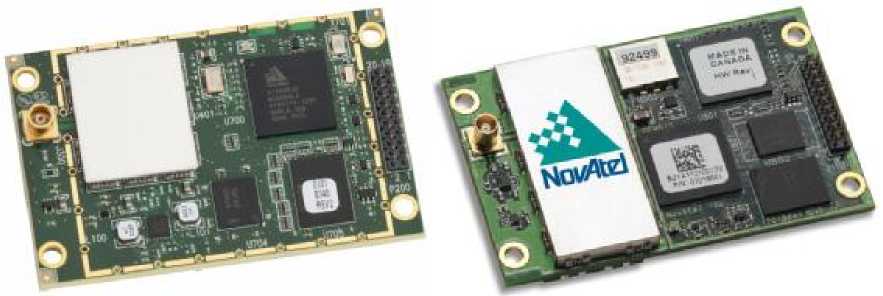

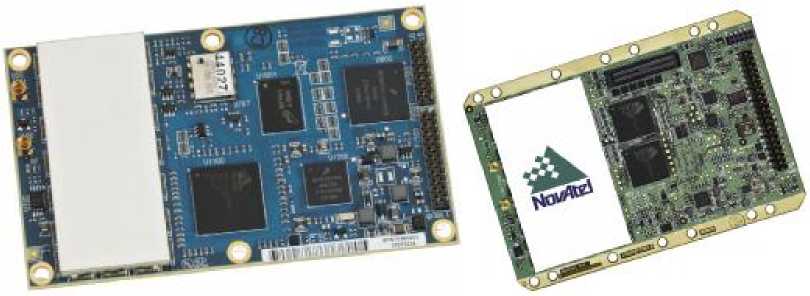

Общий вид GNSS-приемников спутниковых геодезических многочастотных OEMSTAR, OEM615, OEM628, OEM638
OEMSTAR OEM615
OEM628 OEM638
Наименование характеристики |
Значение характе |
мистики | ||
Модель |
OEMSTAR |
OEM615 |
OEM628 |
OEM638 |
Количество каналов |
14 |
120 |
240 | |
Принимаемые сигналы |
GPS: L1 ГЛОНАСС: L1 SBAS |
GPS: L1/L2/L2C ГЛОНАСС: L1/L2/ L2C/A Galileo:E1 BeiDou:B1 SBAS QZSS |
GPS: L1/ ГЛОНАСС: Galil E5a,E5b BeiDo SB L- Q' |
L2/L2C/L5 L1/L2/ L2C/A eo:E1, ,AltBOC :B1, B2 AS and ^SS |
Наименование характеристики |
Значение характе |
ристики | ||
Модель |
OEMSTAR |
OEM615 |
OEM628 |
OEM638 |
Тип антенны |
внешняя, модель NovAtel GPS-702GG | |||
Пределы допускаемой абсолютной погрешности измерений координат в плане на неподвижном основании, м |
5 | |||
Допускаемая СКП измерений в режиме «Статика», «Быстрая статика», мм:
|
(10 + 1 • 10-6 • D) (15 + 1 • 10-6 • d) где |
(5 + 1 • 10-6 • D) (10 + 1 • 10-6 • D) D - измеряемое расстояние в мм | ||
Допускаемая СКП измерений в режиме «Кинематика», мм:
|
(15 + 1 • 10-6 • D) (20 + 1 • 10-6 • d) где |
(10 + 1 • 10-6 • D) (20 + 1 • 10-6 • d) D - измеряемое расстояние в мм | ||
Источник электропитания:
|
3,10-5,25 0,45 |
3,3 (±5%) 1,1 |
3,3 (±5%) 1,9 |
3,3 (±5%) 3,3 |
Диапазон рабочих температур для приемника, °С |
от минус 40 до плюс 85 | |||
Габаритные размеры приемника (ДХШ*В), мм, не более |
46х71х10,3 |
46х71 х13 |
60х100х9,1 |
85х125х14,3 |
Масса приёмника, кг, не более |
0,018 |
0,024 |
0,037 |
0,084 |
