Номер по Госреестру СИ: 77053-19
77053-19 Аппаратура геодезическая спутниковая
(NovAtel мод. OEM719, OEM729, OEM7600, OEM7700, OEM7720)
Назначение средства измерений:
Аппаратура геодезическая спутниковая NovAtel модификаций OEM719, OEM729, OEM7600, OEM7700, OEM7720 (далее - приборы) предназначена для измерений длин базисов и координат точек земной поверхности.
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 3
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 4
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 5
Общие сведения
Дата публикации -
Срок свидетельства - 24.12.2024
Номер записи -
ID в реестре СИ - 1010934
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет, OEM719 с антенной Tallysman TW3882, OEM719, NovAtel мод.OEM7720, NovAtel мод. OEM7720, NovAtel мод. OEM719, NovAtel OEM7720, NovAtel OEM719, Novatel OEM 719,
Производитель
Изготовитель - Фирма "NovAtel Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Статистика
Кол-во поверок - 19
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений - 10
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3294 от 2019.12.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Аппаратура геодезическая спутниковая (NovAtel мод. OEM719, OEM729, OEM7600, OEM7700, OEM7720)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
77053-19 Аппаратура геодезическая спутниковая (NovAtel мод. OEM719, OEM729, OEM7600, OEM7700, OEM7720) Фирма "NovAtel Inc." (КАНАДА ) |
52614-13 Аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем (ГЛОНАСС/GPS/GALILEO/SBAS NV08C-MCM, NV08C-CSM и NV08C-CSM-DR) Закрытое акционерное общество "КБ НАВИС" (РОССИЯ г. Москва) |
Все средства измерений Закрытое акционерное общество "КБ НАВИС"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
42669-09 01.01.2015 |
GNSS-приемники спутниковые геодезические многочастотные, DL-V3 Фирма "NovAtel Inc." (КАНАДА ) |
ОТ |
1 год |
|
42670-09 01.01.2015 |
GNSS-приемники спутниковые геодезические многочастотные, OEMV-1, OEMV-2, OEMV-3 Фирма "NovAtel Inc." (КАНАДА ) |
ОТ |
1 год |
|
44856-10 01.08.2015 |
GNSS-приемники спутниковые геодезические многочастотные, ProPak-V3 Фирма "NovAtel Inc." (КАНАДА ) |
ОТ |
1 год |
|
44857-10 01.08.2015 |
GNSS-приемники спутниковые геодезические многочастотные, FlexPak-V2 Фирма "NovAtel Inc." (КАНАДА ) |
ОТ |
1 год |
|
44858-10 01.08.2015 |
GNSS-приемники спутниковые геодезические одночастотные, Smart-V1G Фирма "NovAtel Inc." (КАНАДА ) |
ОТ |
1 год |
|
50278-12 |
Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем, DL-V3-K1 Фирма "NovAtel Inc." (КАНАДА ) |
ОТ |
2 года |
|
58655-14 29.09.2019 |
GNSS-приемники спутниковые геодезические многочастотные, PP6, FLEX6 Фирма "NovAtel Inc." (КАНАДА ) |
ОТ |
1 год |
|
58656-14 29.09.2019 |
GNSS-приемники спутниковые геодезические многочастотные, OEMSTAR, OEM615, OEM628, OEM638 Фирма "NovAtel Inc." (КАНАДА ) |
ОТ |
1 год |
|
75949-19 22.08.2024 |
Аппаратура геодезическая спутниковая, NovAtel мод. PW7700, PW7200 Фирма "NovAtel Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
77053-19 24.12.2024 |
Аппаратура геодезическая спутниковая, NovAtel мод. OEM719, OEM729, OEM7600, OEM7700, OEM7720 Фирма "NovAtel Inc." (КАНАДА ) |
ОТ МП |
1 год |
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Кто поверяет Аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем (ГЛОНАСС/GPS/GALILEO/SBAS NV08C-MCM, NV08C-CSM и NV08C-CSM-DR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 8 | 1 | 6 | 0 | 7 | 1 | 6 | |||
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем (ГЛОНАСС/GPS/GALILEO/SBAS NV08C-MCM, NV08C-CSM и NV08C-CSM-DR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Аппаратура имеет встроенное микропрограммное обеспечение «OM7MR0504RN0000» и поддерживает работу с программным обеспечением (далее - ПО) «WayPoint GrafNav/GrafNet», устанавливаемым на ПК. С помощью указанного ПО обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии
с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
OM7MR0504RN0000 |
WayPoint GrafNav/GrafNet |
|
Номер версии (идентификационный номер ПО), не ниже |
7.05.04 |
8.50 |
|
Цифровой идентификатор ПО |
1763b065aa3a4cf5745ad352 |
a33b5b9d229bd24c6967e44 |
|
acd4694e2 |
c06e96503 | |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 | |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой NovAtel модификаций OEM719, OEM729, OEM7600, OEM7700, OEM7720
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. № 2831
Техническая документация «NovAtel Inc.», Канада.
Поверка
Поверкаосуществляется по документу МП АПМ 05-19 «Аппаратура геодезическая спутниковая NovAtel модификаций OEM719, OEM729, OEM7600, OEM7700, OEM7720. Методика поверки», утверждённому ООО «Автопрогресс-М» «14» августа 2019 г.
Основные средства поверки:
- рабочий эталон 2- го разряда согласно Государственной поверочной схеме для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый светодальномер (электронный тахеометр);
- рабочий эталон 2- го разряда согласно Государственной поверочной схеме для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - имитатор сигналов ГНСС.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«NovAtel Inc.», КанадаАдрес: 10921 14th Street N.E., Calgary, Alberta, Canada, T3K 2L5
Тел.: +1 (403) 295-45-00, факс: +1 (403) 295-45-01
E-mail: sales@novatel.ca
Заявитель
Общество с ограниченной ответственностью «ГНСС плюс»(ООО «ГНСС плюс»)
ИНН 7734571794
Адрес: 123154, г. Москва, бульвар Генерала Карбышева, дом 5, корп.2, помещение II, 1 этаж, оф . 4/2 Г
Телефон/факс: +7 (495) 269-16-99
E-mail: info@GNSSplus.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб.0
E-mail: info@autoprogress-m.ru
Аппаратура геодезическая спутниковая NovAtel модификаций OEM719, OEM729, OEM7600, OEM7700, OEM7720 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно приборы представляют собой платы, которые при необходимости могут быть заключены в специальные корпуса или устанавливается внутри корпусов различных приборов потребителей. Управление приёмниками осуществляется с помощью персонального компьютера. Принимаемая со спутников информация записывается на внешнее устройство хранения информации. Приборы работают от внешних источников питания.
Приборы оснащены портами для связи с внешними устройствами, для подключения внешнего источника питания и разъёмами для подключения антенн.
Приборы позволяют принимать следующие типы спутниковых сигналов GPS: L1 C/A, L1C, L2C, L2P, L5; ГЛОНАСС: L1 C/A, L2 C/A, L2P, L3, L5; Galileo: E1, E5 AltBOC, E5a, E5b; BeiDou: B1I, B1C, B2I, B2a; QZSS: L1 C/A, L1C, L2C, L5; NavIC (IRNSS): L5; SBAS: L1, L5; L-Band: поддерживает до 5 каналов.
Аппаратура выпускается в нескольких модификациях, отличающихся форм-фактором и разъёмами подключения:
OEM719 выполнена в форм-факторе платы OEM615 для легкого перехода
пользователей на приемники нового поколения;
OEM729 выполнена в форм-факторе платы OEM628 для легкого перехода
пользователей на приемники нового поколения;
OEM7700 компактная одна антенная плата, выполненная в современном формфакторе, с новым типом разъема;
OEM7720 компактная двух антенная плата, выполненная в современном формфакторе, с новым типом разъема;
OEM7600 имеет металлический радио экран, защищающий плату от внешних электромагнитных помех.
Общий вид приборов представлен на рисунках 1 - 5.

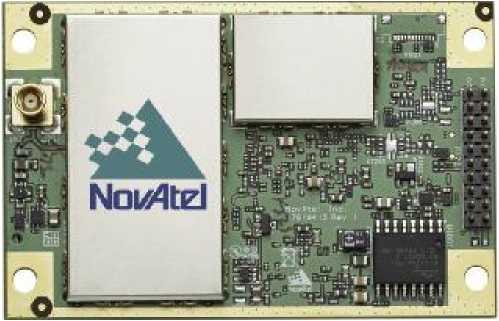

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой NovAtel модификации OEM719

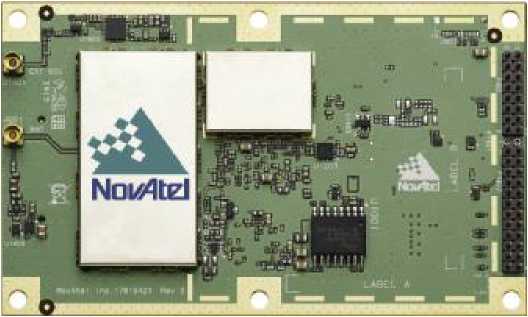

Рисунок 2 - Общий вид аппаратуры геодезической спутниковой NovAtel модификации OEM729
Рисунок 3 - Общий вид аппаратуры геодезической спутниковой NovAtel модификации OEM7600

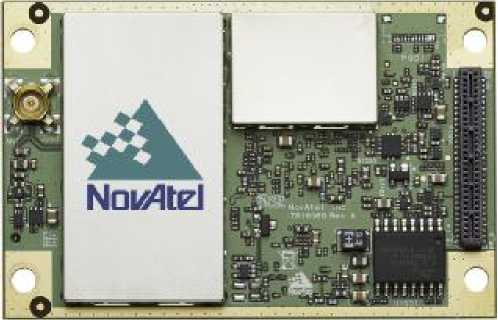

Рисунок 4 - Общий вид аппаратуры геодезической спутниковой NovAtel модификации OEM7700
Рисунок 5 - Общий вид аппаратуры геодезической спутниковой NovAtel модификации OEM7720
Пломбирование приборов не производится, все внутренние крепежные винты залиты пломбирующим лаком.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Аппаратура геодезическая спутниковая NovAtel (модификация в соответствии с заказом потребителя) |
1 шт. | |
|
Специализированное монтажное устройство (Development Kit) |
1 комплект По заказу | |
|
Методика поверки |
МП АПМ 05-19 |
1 экз. |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длин базисов, м |
от 0 до 30000 |
|
Пределы допускаемой абсолютной погрешности измерений координат на неподвижном основании (при доверительной вероятности 0,95), м:
|
±1,5 (±1,2) ±2,5 (±2,4) |
|
Пределы допускаемой абсолютной погрешности измерений длин базисов (при доверительной вероятности 0,95), мм в режимах: «Статика»:
«Кинематика в реальном времени (RTK)»:
|
±2 • (5,0+1-10^-D) ±2 • (10,0+1-10’6-D) ±2 • (10,0) ±2 • (20,0) где D - измеряемое расстояние в мм |
|
Таблица 3 - Основные технические ха |
рактеристики | ||||
|
Наименование характеристики |
Значение | ||||
|
Модификация |
OEM719 |
OEM729 |
OEM7600 |
OEM7700 |
OEM7720 |
|
Количество каналов |
555 | ||||
|
Тип антенны |
внешняя, серии NovAtel GNSS-800 | ||||
|
Напряжение источника питания постоянного тока, В |
от 3,1 до 3,5 |
от 3,0 до 5,0 | |||
|
Диапазон рабочих температур, °С |
от -40 до +85 | ||||
|
Габаритные размеры (Д*Ш* В), мм, не более |
71x46x11 |
100x60x9 |
55x35x13 |
71x4 |
6x8 |
|
Масса, г, не более |
31 |
48 |
31 |
29 | |
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Аппаратура геодезическая спутниковая NovAtel (модификация в соответствии с заказом потребителя) |
1 шт. | |
|
Специализированное монтажное устройство (Development Kit) |
1 комплект По заказу | |
|
Методика поверки |
МП АПМ 05-19 |
1 экз. |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
