Номер по Госреестру СИ: 56899-14
56899-14 Комплексы средств контроля радиационной обстановки
(СКРО-01А)
Внешний вид.
Комплексы средств контроля радиационной обстановки
Рисунок № 1
Внешний вид.
Комплексы средств контроля радиационной обстановки
Рисунок № 2
Внешний вид.
Комплексы средств контроля радиационной обстановки
Рисунок № 3
Внешний вид.
Комплексы средств контроля радиационной обстановки
Рисунок № 4
Внешний вид.
Комплексы средств контроля радиационной обстановки
Рисунок № 5
Внешний вид.
Комплексы средств контроля радиационной обстановки
Рисунок № 6
Внешний вид.
Комплексы средств контроля радиационной обстановки
Рисунок № 7
Внешний вид.
Комплексы средств контроля радиационной обстановки
Рисунок № 8
Внешний вид.
Комплексы средств контроля радиационной обстановки
Рисунок № 9
Внешний вид.
Комплексы средств контроля радиационной обстановки
Рисунок № 10
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.03.2019
Номер записи - 147281
ID в реестре СИ - 369681
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
СКРО-01А-3-04 (УДБГ-01-03), СКРО-01А-1-06 УДБГ-04-01, СКРО-01А-1-06 (УДБГ-04-01), СКРО-01А, РЗБ-01А, нет данных,
Производитель
Изготовитель - ЗАО НПЦ "АСПЕКТ" им.Ю.К.Недачина
Страна - РОССИЯ
Населенный пункт - г.Дубна
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 306
Выдано извещений - 0
Кол-во периодических поверок - 268
Кол-во средств измерений - 69
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№517 от 2020.03.13 О переоформлении свидетельства об утверждении типа О внесении изменений в описание типа СИ Установки паспортизации радиоактивных отходов СКГ-02-03, СКГ-02-04, СКГ-02-05
№2390 от 2023.11.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№597 от 2015.05.21 Об утверждении типов средств измерений (ГР 60673-15 - 60745-15)
№377 от 2014.03.27 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 24253-14,56895-14 по 56908-14,56917-14,39141-14,56929-14,56943-14)
№1075 от 2018.06.01 О внесении изменений в описание типа на установки паспортизации радиоактивных отходов СКГ-02-03, СКГ-02-04, СКГ-02-05
№438 от 2020.02.28 О продлении срока действия свидетельств об утверждении типа средств измерений 72 пзц
№325 от 2024.02.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
Наличие аналогов СИ: Комплексы средств контроля радиационной обстановки (СКРО-01А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Комплексы средств контроля радиационной обстановки (СКРО-01А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Филиал АО «Концерн Росэнергоатом» - Белоярская атомная станция (1744) | 268 | 20 | 0 | 268 | 0 | 268 | 0 | 268 | ||
| ЗАО "НПЦ "АСПЕКТ" (774) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО НПП "ИЗОТОП" (RA.RU.310683) | 33 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплексы средств контроля радиационной обстановки (СКРО-01А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
6566 | 7118 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
6566 | 7118 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
6566 | 7118 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
6566 | 7118 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
6566 | 7118 |
Программное обеспечение
Программное обеспечение (далее - ПО) комплекса состоит из двух вариантов встроенного ПО, записанного в постоянное запоминающее устройство (далее - ПЗУ) составных частей комплекса:
- ПО, записанное в ПЗУ УД и БД в виде программного кода вместе с градуировочными коэффициентами и константами и предназначенное для расчёта и вывода измеренных значений МАЭД, МПД, плотности потока бета-частиц, выдачи управляющих сигналов на сигнализацию, контакты реле и т.п.
Лист № 7
Всего листов 14 - ПО, записанное в ПЗУ БЛК в виде программного кода и предназначенное для считывания измерительной информации с УД или БД и отображения на БЛК.
Идентификационное наименование поставляемого ПО указывается в паспортах на УД, БД и БЛК .
Идентификационные данные ПО приведены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
СКРО-01А-1-01 УДБГ-01 |
BDG-02.HEX |
8.0 |
- |
- |
|
СКРО-01А-1-02 УДБГ-01-01 |
BDG-02.HEX |
8.0 |
- |
- |
|
СКРО-01А-1-03 УДБГ-01-02 |
BDG-02.HEX |
8.0 |
- |
- |
|
СКРО-01А-1-04 УДБГ-01-03 |
BDG-02.HEX |
8.0 |
- |
- |
|
СКРО-01А-1-05 УБДГ-04 |
UDBG-04-01- 9.0.HEX |
9.0 |
- |
- |
|
СКРО-01А-1-06 УБДГ-04-01 |
UDBG-04-01- 9.0.HEX |
9.0 |
- |
- |
|
СКРО-01А-1-07 УБДГ-04-04 |
UDBG-04-8.2.HEX |
8.2 |
- |
- |
|
СКРО-01А-1-08 УБДГ-04-05 |
UDBG-04-8.2.HEX |
8.2 |
- |
- |
|
СКРО-01А-2-01 УДБГ-04-02 |
UDBG-04-02-9.0.HEX |
9.0 |
- |
- |
|
СКРО-01А-2-02 УДБГ-04-03 |
UDBG-04-02-9.0.HEX |
9.0 |
- |
- |
|
СКРО-01А-3-01 УДБН-01 |
BDN-01.HEX |
7.0 |
- |
- |
|
СКРО-01А-3-02 УДБН-01-01 |
BDN-01.HEX |
7.0 |
- |
- |
|
СКРО-01А-3-03 УДБН-01-02 |
BDN-01.HEX |
7.0 |
- |
- |
|
СКРО-01А-3-04 УДБН-01-03 |
BDN-01.HEX |
7.0 |
- |
- |
|
СКРО-01А-4-01 БДБ-01-01 |
BDB-01.HEX |
7.0 |
- |
- |
|
СКРО-01А-4-02 БДБ-05 |
BDB-01.HEX |
7.0 |
- |
- |
|
СКРО-01А-4-03 РЗБ-01А |
BDB-01.HEX |
7.0 |
- |
- |
|
СКРО-01А-4-04 РЗБ-01А-01 |
BDB-01.HEX |
7.0 |
- |
- |
|
СКРО-01А-4-05 РЗБ-01А-02 |
BDB-01.HEX |
7.0 |
- |
- |
|
СКРО-01А-4-06 УДББ-01 |
BDB-01.HEX |
7.0 |
- |
- |
Окончание таблицы 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
СКРО-01А-4-07 УДББ-01-01 |
BDB-01.HEX |
7.0 |
- |
- |
|
СКРО-01А-4-08 УДББ-01-02 |
BDB-01.HEX |
7.0 |
- |
- |
|
БЛК-01 |
PU.HEX |
1.01 |
- |
- |
|
БЛК-03 |
BLK-0101-RU-HEX |
1.20 |
- |
- |
|
БЛК-01-01 |
BLK-01-01.HEX |
1.1 |
- |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра ДЦКИ.412112.001 ФО типографским способом или специальным штемпелем и на заднюю (боковую) стенку УД (БД) методом сеткографии или путем приклеивания шильдика.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется в соответствии с разделом 6 документа ДЦКИ.412112.001РЭ «Комплекс средств контроля радиационной обстановки СКРО-01А. Руководство по эксплуатации», утвержденным ФГУП «ВНИИФТРИ» 24 января 2014 г.
Основные средства поверки:
-
- государственный первичный эталон единиц поглощенной дозы и мощности поглощенной дозы фотонного и электронного излучений ГЭТ 38-2011, диапазон измерений от 6,0.10-3 до 4,5403 Гр/мин, пределы допускаемой относительной погрешности измерений ± 1 %;
-
- установка поверочная дозиметрическая гамма-излучения УПГД-2М-Д (рег. № 32425-06), диапазон МЭД от 5.10-7 до 5.10-2 Зв/ч, пределы допускаемой относительной погрешности измерений ± 5 % (Р=0,95);
-
- вторичный эталон единиц мощности поглощенной и эквивалентной доз нейтронного излучения ВЭТ 117-1-82, диапазон значений мощности эквивалента дозы от 540"10 до 140"5 Зв/с, пределы допускаемой относительной погрешности ± 6 % (Р=0,95);
-
- источники радионуклидные бета-излучения метрологического назначения закрытые типа ИМН, активность от 102 до 104 Бк, пределы допускаемой относительной погрешности ± 6 %.
Изготовитель
Закрытое акционерное общество «Научно-производственный центр «АСПЕКТ» им. Ю.К. Недачина». (ЗАО «НПЦ «АСПЕКТ»)
Юридический адрес: 141980, Московская обл., г. Дубна, ул. Векслера, д. 6, Почтовый адрес: 141980, Московская обл., г. Дубна, ул. Сахарова, д. 6, тел./факс: (49621) 65108.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, гор. поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево. Тел./факс (495) 744-81-12. E-mail: office@vniiftri.ru.
Конструктивно комплекс состоит из: блоков детектирования (далее - БД); устройств контроля бета-загрязнений и блоков детектирования бета-излучающих радионуклидов РЗБ-01А (далее - РЗБ-01А); устройств детектирования (далее - УД); блока локального контроллера (далее - БЛК); блока контроля и коммутации (далее - БКК); блока питания и коммутации (далее -БПК); блока сигнализации (далее - БС).
Комплекс имеет следующие модификации: СКРО-01А-1, СКРО-01А-2, СКРО-01А-3, СКРО-01А-4.
Комплекс СКРО-01А-1 предназначен для измерений МАЭД фотонного излучения и имеет варианты исполнения, отличающиеся диапазоном измерений МАЭД и наличием сигнализации. Возможны следующие варианты исполнения комплекса, включающие в себя: исполнение 01 - СКРО-01 А-1-01 УДБГ-01: БД гамма-излучения типа БДГ-02, (БДГ-02-02, БДГ-02-03) на основе счетчиков Гейгера-Мюллера, БКК типа БК-01, БС типа БС-01 (БС-01-01 БС-01-02), кронштейн;
исполнение 02 - СКРО-01 А-1-02 УДБГ-01-01: БД гамма-излучения типа БДГ-02-01 на основе счетчиков Гейгера-Мюллера, БКК типа БК-02, кронштейн;
исполнение 03 - СКРО-01 А-1-03 УДБГ-01-02: БД гамма-излучения типа БДГ-02 (БДГ-02-02, БДГ-02-03) на основе счетчиков Гейгера-Мюллера, кронштейн;
исполнение 04 - СКРО-01А-1-04 УДБГ-01-03: БД гамма-излучения типа БДГ-02 (БДГ-02-02, БДГ-02-03) на основе счетчиков Гейгера-Мюллера, БКК типа БК-02, кронштейн;
исполнение 05 - СКРО-01 А-1-05 УДБГ-04: БД гамма-излучения типа БДГ-04 на основе кремниевых ионно-имплантированных детекторов, БКК типа БКК-03, кабель, кронштейн;
исполнение 06 - СКРО-01А-1-06 УДБГ-04-01: БД гамма-излучения типа БДГ-04 на основе кремниевых ионно-имплантированных детекторов, БКК типа БКК-03-01, кабель, кронштейн;
исполнение 07 - СКРО-01А-1-07 УДБГ-04-04: блок счётчиков БСЧ гамма-излучения на основе счетчиков Гейгера-Мюллера, БКК типа БКК-01, кабель, кронштейн;
исполнение 08 - СКРО-01А-1-08 УДБГ-04-05: блок счётчиков БСЧ гамма-излучения на основе счетчиков Гейгера-Мюллера, БКК типа БКК-01-01, кабель, кронштейн.
Комплекс СКРО-01А-2 предназначен для измерений мощности поглощенной дозы в воздухе фотонного излучения и имеет варианты исполнения, отличающиеся наличием сигнализации. Возможны следующие варианты исполнения комплекса, включающие в себя: исполнение 01 - СКРО-01 А-2-01 УДБГ-04-02: БД гамма-излучения типа БДГ-04-01 на основе кремниевых ионно-имплантированных детекторов, БКК типа БКК-03, кабель, кронштейн;
исполнение 02 - СКРО-01 А-2-02 УДБГ-04-03: БД гамма- излучения типа БДГ-04-01 на основе кремниевых ионно-имплантированных детекторов, БКК типа БКК-03-01, кабель, кронштейн.
Комплекс СКРО-01А-3 предназначен для измерений мощности амбиентного эквивалента дозы нейтронного излучения и имеет варианты исполнения, отличающиеся конструктивным исполнением, наличием сигнализации. Возможны следующие варианты исполнения комплекса, включающие в себя:
Лист № 2 Всего листов 14 исполнение 01 - СКРО-01А-3-01 УДБН-01: БД нейтронного излучения типа БДН-01 на основе коронного счетчика медленных нейтронов, БКК типа БК-01, БС типа БС-01 (БС-01-01, БС-01-02), кронштейн;
исполнение 02 - СКРО-01 А-3-02 УДБН-01-01: БД нейтронного излучения БДН-01 на основе коронного счетчика медленных нейтронов, БК-02, кронштейн;
исполнение 03 - СКРО-01 А-3-03 УДБН-01-02: БД нейтронного излучения типа БДН-01 на основе коронного счетчика медленных нейтронов, кронштейн;
исполнение 04 - СКРО-01 А-3-04 УДБН-01-03: БД нейтронного излучения типа БДН-01 на основе коронного счетчика медленных нейтронов, БКК типа БК-02, подставка.
Комплекс СКРО-01А-4 предназначен для измерений плотности потока бета-излучения и имеет варианты исполнения, отличающиеся конструктивным исполнением, наличием сигнализации и БЛК, количеством БД. Возможны следующие варианты исполнения комплекса, включающие в себя: исполнение 01 - СКРО-01А-4-01 БДБ-01-01: БД бета-излучения типа БДБ-01-01 на основе счетчиков Гейгера-Мюллера;
исполнение 02 - СКРО-01 А-4-02 БДБ-05: БД бета-излучения типа БДБ-05 на основе счетчиков Гейгера-Мюллера;
исполнение 03 - СКРО-01 А-4-03 РЗБ-01 А: БД бета-излучения типа БДБ-01-01, БДБ-05 на основе счетчиков Гейгера-Мюллера, БЛК типа БЛК-03, кабель (2 шт.), кронштейн;
исполнение 04 - СКРО-01 А-4-04 РЗБ-01 А-01: БД бета-излучения типа БДБ-01-01 на основе счетчиков Гейгера-Мюллера, БЛК типа БЛК-03, кабель, кронштейн;
исполнение 05 - СКРО-01 А-4-05 РЗБ-01 А-02: БД бета-излучения типа БДБ-01-01 (2 шт.) на основе счетчиков Гейгера-Мюллера, БЛК типа БЛК-03, кабель (2 шт.), кронштейн (2 шт.);
исполнение 06 - СКРО-01А-4-06 УДББ-01: БД бета-излучения типа БДБ-01 на основе счетчиков Гейгера-Мюллера, кронштейн;
исполнение 07 - СКРО-01 А-4-07 УДББ-01-01: БД бета-излучения типа БДБ-01 на основе счетчиков Гейгера-Мюллера, БКК типа БК-02, кронштейн;
исполнение 08 - СКРО-01 А-4-08 УДББ-01-02: БД бета-излучения типа БДБ-01 на основе счетчиков Гейгера-Мюллера, БКК типа БК-01, БС типа БС-01, кронштейн.
Принцип действия БД и УД комплекса основан на преобразовании энергии излучения в электрические сигналы, обрабатываемые БЛК, подсчете числа импульсов для дальнейшего вычисления плотности потока бета-частиц, МАЭД фотонного и нейтронного излучения, МПД фотонного излучения. Обмен информацией между БД или УД и БЛК комплекса осуществляется по магистральному последовательному каналу с интерфейсом RS-485.
Комплекс может использоваться при контроле радиационной обстановки на различных радиологических объектах, в составе систем физической защиты АЭС, радиохимических производств, при хранении ядерных материалов, а также широким кругом потребителей, которые по роду своей деятельности связаны с контролем радиационной обстановки.
БЛК осуществляют функции управления работой комплекса: сбор и отображение данных, полученных от УД и БД, задание команд управления и др.
БС осуществляют выдачу световой и звуковой сигнализации.
Комплекс имеет гибкую структуру и может содержать в произвольном сочетании: с блоком БЛК-01 до восьми УД; с блоком БЛК-01-01 или БЛК-03 - до двух БД или УД. УД и БД могут быть рассредоточены в пространстве на расстоянии до 1200 м от БЛК комплекса.
При наличии соответствующей методики выполнения измерений (МВИ), аттестованной в установленном порядке, комплекс с соответствующим БД может быть откалиброван в единицах поверхностной активности (Бк/см2) для контроля поверхностной активности (загрязненности) бета-излучающим радионуклидом при строго определенных условиях - фиксированной геометрии измерений и конкретного бета-излучающего радионуклида.
Для проверки работоспособности СКРО-01 А-1 УДБГ-01/УДБГ-01-02/УДБГ-01-03/УДБГ-04-04/УДБГ-04-05 может поставляться устройство УК-01.

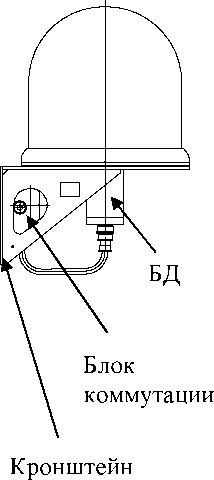

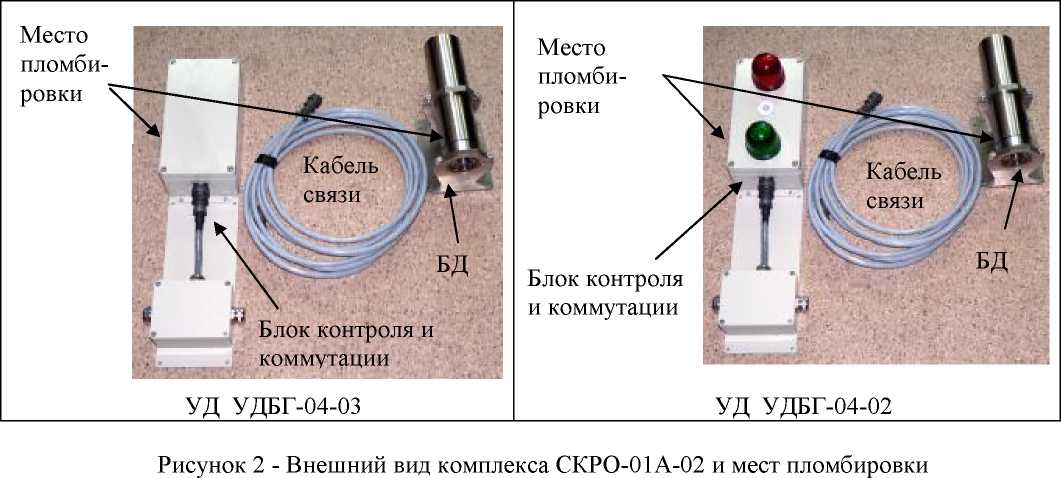

Внешний вид составных частей комплекса, места пломбировки от несанкционированного доступа и размещения знака утверждения типа приведены на рисунках 1 - 5.
БД
УД УДБГ-01-02
УД УДБГ-01
Блок коммутации
УД УДБГ-01-01
Место пломбировки
УД УДБГ-04-01
БД
Блок контроля и коммутации
Кабель
связи
УД УДБГ-04
БД
Место пломбировки
Кабель
связи
Блок контроля и коммутации
Блок контроля и коммутации
УД УДБГ-04-05
УД УДБГ-04-04

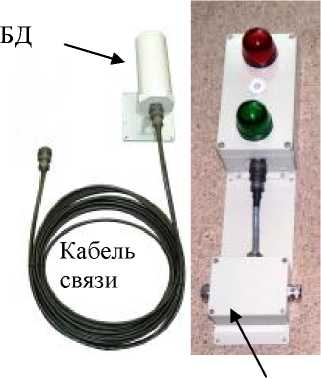

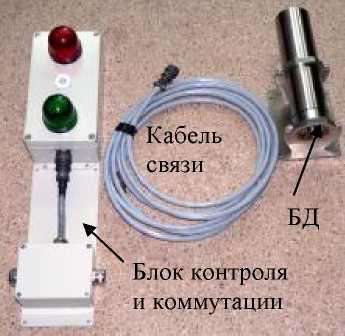

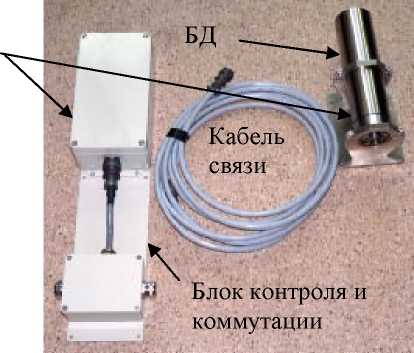

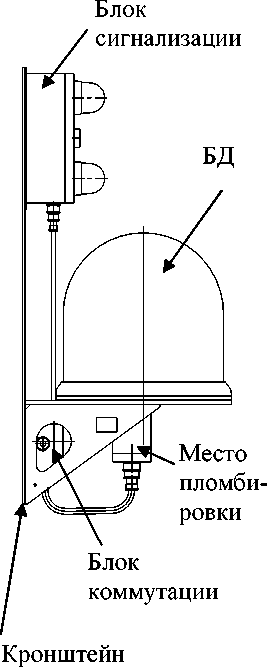

Рисунок 1 - Внешний вид комплекса СКРО-01 А-01 и мест пломбировки
УД УДБН-01
УД УДБН-01-01

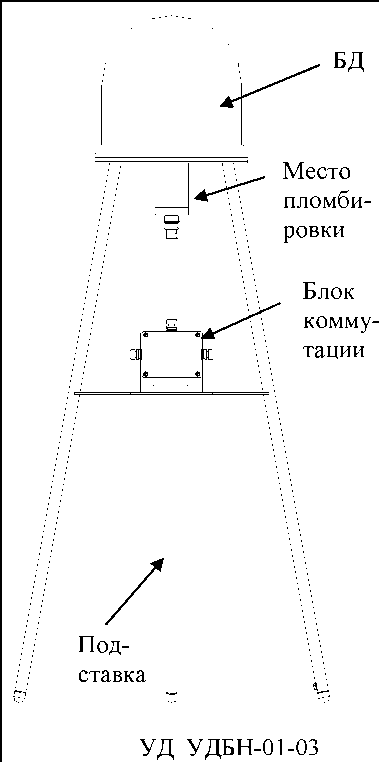

Рисунок.3 - Внешний вид комплекса СКРО-01А-03 и мест пломбировки
Место пломбировки
Место нанесения знака типа СИ
Место пломбировки
БД БДБ-01-01
БД БДБ-05
Блок контроля
БД
Кронштейн
БД
УД УДББ-01-02
Устройство РЗБ-01А

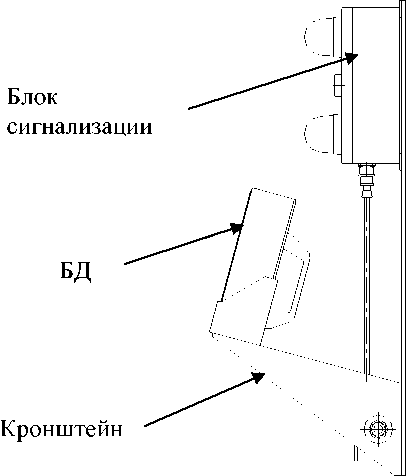

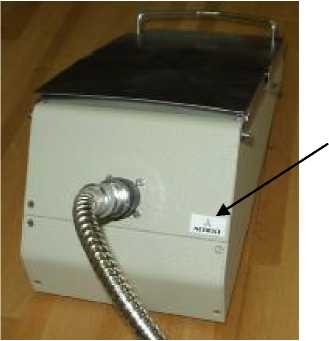

Рисунок 4 - Внешний вид комплекса СКРО-01 А-04 и мест пломбировки
Блок БС-01
Блок БС-02
Устройство УК-01
Блок БЛК-01
Блок БПК-02 (БПК-02-01, БПК-02-02,
БПК-02-03)
Место пломбировки
Блок БЛК-03
Блок БПК-03 (БПК-03-01, БПК-03-02,
БПК-03-03)

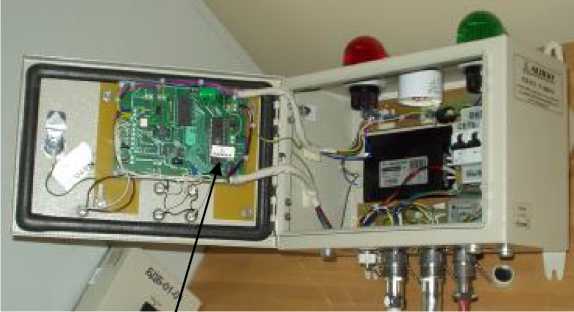

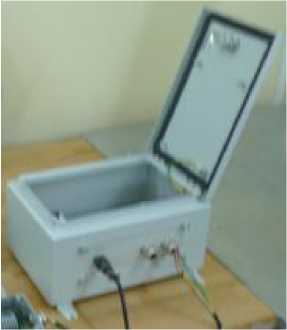

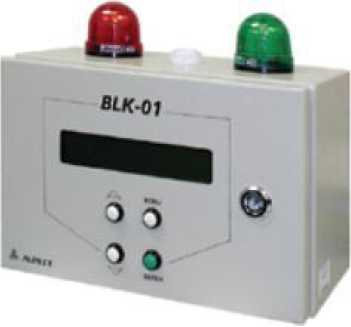

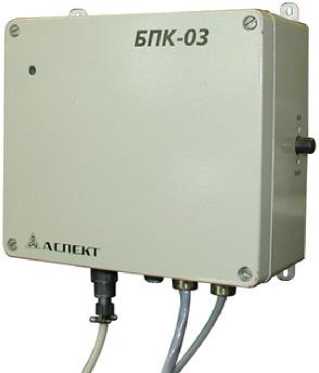

Рисунок 5 - Внешний вид устройств питания, сигнализации и отображения информации
Комплект поставки приведен в таблице 4. Таблица 4
|
Наименование |
Обозначение |
Примечание |
|
СКРО-01А-1-01 УДБГ-01 |
ДЦКИ.418264.002 |
1) |
|
СКРО-01А-1-02 УДБГ-01-01 |
ДЦКИ.418264.002-01 |
1) |
|
СКРО-01А-1-03 УДБГ-01-02 |
ДЦКИ.418264.002-02 |
1) |
|
СКРО-01А-1-04 УДБГ-01-03 |
ДЦКИ.418264.002-03 |
1) |
|
СКРО-01А-1-05 УДБГ-04 |
ДЦКИ. 418264.007 |
1) |
Окончание таблицы 4
|
Наименование |
Обозначение |
Примечание |
|
СКРО-01А-1-06 УДБГ-04-01 |
ДЦКИ. 418264.007-01 |
1) |
|
СКРО-01А-1-07 УДБГ-04-04 |
ДЦКИ. 418264.007-04 |
1) |
|
СКРО-01А-1-08 УДБГ-04-04 |
ДЦКИ. 418264.007-04 |
1) |
|
СКРО-01А-2-01 УДБГ-04-02 |
ДЦКИ. 418264.007-02 |
1) |
|
СКРО-01А-2-02 УДБГ-04-03 |
ДЦКИ. 418264.007-03 |
1) |
|
СКРО-01А-3-01 УДБН-01 |
ДЦКИ.418252.005 |
1) |
|
СКРО-01А-3-02 УДБН-01-01 |
ДЦКИ.418252.005-01 |
1) |
|
СКРО-01А-3-03 УДБН-01-02 |
ДЦКИ.418252.005-02 |
1) |
|
СКРО-01А-3-04 УДБН-01-03 |
ДЦКИ.418252.005-03 |
1) |
|
СКРО-01А-4-01 БДБ-01-01 |
ДЦКИ.418221.001-01 |
1) |
|
СКРО-01А-4-02 БДБ-05 |
ДЦКИ.418221.006 |
1) |
|
СКРО-01А-4-03 РЗБ-01А |
ДЦКИ.412161.001 |
1) |
|
СКРО-01А-4-04 РЗБ-01А-01 |
ДЦКИ.412161.001-01 |
1) |
|
СКРО-01А-4-05 РЗБ-01А-02 |
ДЦКИ.412161.001-02 |
1) |
|
СКРО-01А-4-06 УДББ-01 |
ДЦКИ.418221.005 |
1) |
|
СКРО-01А-4-07 УДББ-01-01 |
ДЦКИ.418221.005-01 |
1) |
|
СКРО-01А-4-08 УДББ-01-02 |
ДЦКИ.418221.005-02 |
1) |
|
Блок локального контроллера БЛК-01 |
ДЦКИ.425681.014 |
ЦТ) |
|
Блок локального контроллера БЛК-01 |
ДЦКИ.425681.014-01 | |
|
Блок локального контроллера БЛК-01-01 |
ДЦКИ.425681.013 |
1) |
|
Блок локального контроллера БЛК-03 |
ДЦКИ.425681.026 |
1) |
|
Блок питания и коммутации БПК-02 |
ДЦКИ. 436111.002 |
1) |
|
Блок питания и коммутации БПК-02-01 |
ДЦКИ. 436111.002-01 |
1) |
|
Блок питания и коммутации БПК-02-02 |
ДЦКИ. 436111.002-02 |
1) |
|
Блок питания и коммутации БПК-02-03 |
ДЦКИ. 436111.002-03 |
1) |
|
Блок питания и коммутации БПК-02-04 |
ДЦКИ. 436111.002-04 |
1) |
|
Блок питания и коммутации БПК-03 |
ДЦКИ.436111.003 |
1) |
|
Блок питания и коммутации БПК-03-01 |
ДЦКИ.436111.003-01 |
1) |
|
Блок питания и коммутации БПК-03-02 |
ДЦКИ.436111.003-02 |
1) |
|
Блок питания и коммутации БПК-03-03 |
ДЦКИ.436111.003-03 |
1) |
|
Блок питания и коммутации БПК-03-04 |
ДЦКИ.436111.003-04 |
1) |
|
Блок сигнализации БС-01 |
ДЦКИ.425548.001 |
1) |
|
Блок сигнализации БС-01-01 |
ДЦКИ.425548.001-01 |
1) |
|
Блок сигнализации БС-01-02 |
ДЦКИ.425548.001-02 |
1) |
|
Блок сигнализации БС-02 |
ДЦКИ.425543.006 |
1) |
|
Блок сигнализации БС-02-01 |
ДЦКИ.425543.006-01 |
1) |
|
Блок коммутации БК-06 |
ДЦКИ.685179.038 |
1) |
|
Устройство УК-01 |
ДЦКИ.301171.001 |
1) |
|
Комплект ЗИП согласно ведомости ДЦКИ.412112.001ЗИ |
1 комплект | |
|
Комплект эксплуатационных документов согласно ведомости ДЦКИ.412112.001ВЭ |
1 комплект | |
|
Ведомость эксплуатационных документов |
ДЦКИ.412112.001ВЭ |
1 комплект |
|
Свидетельство о первичной поверке |
1 шт. | |
|
Упаковка |
ДЦКИ.412915.009 |
1 комплект |
|
Примечания:
| ||
комплексов приведены в таблицах 2 и 3. Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений МАЭД фотонного излучения, мкЗв/ч:
|
от 0,1 до 1М05 от 0,1 до 1М08 от 0,1 до 1М07 |
|
Диапазон измерений МПД фотонного излучения в воздухе, мкГр/ч: - СКРО-01А-2, все варианты исполнения |
от 0,1 до 1М08 |
|
Диапазон измерений МАЭД нейтронного излучения для источника Pu-a-Ве, мкЗв/ч: - СКРО-01А-3, все варианты исполнения |
от 0,1 до 1М04 |
|
Диапазон измерений плотности потока бета-частиц, мин-1 •см-2: - СКРО-01А-4, все варианты исполнения Примечание - При гамма-фоне более 5 мкЗв/ч выполнение измерений Должно провоДиться по специальной метоДике |
от 10 до 1М04 |
|
Диапазон энергий регистрируемого фотонного излучения, МэВ:
|
от 0,06 до 3,0 от 0,06 до 3,0 |
|
Диапазон энергий регистрируемого нейтронного излучения, МэВ: - СКРО-01А-3, все варианты исполнения |
от 1М0-3 до 14 |
|
Диапазон энергий регистрируемого бета-излучения, МэВ: - СКРО-01А-4, все варианты исполнения |
от 0,15 до 3,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой основной относительной погрешности измерений, %:
|
± [20 + 3/Н *(10)] где Н *(10) - численное значение измеренной МАЭД, мкЗв/ч) ± [20 + 3/D] где D - численное значение измеренной МПД, мкГр/ч ± [30 + 2/Н *(10)] где Н *(10) - численное значение измеренной МАЭД, мкЗв/ч) ± (20 + 200/ф) где j - численное значение измеренной плотности потока, мин-1^см-2 |
|
Энергетическая зависимость чувствительности МАЭД фотонного излучения относительно энергии 0,662 МэВ (кроме СКРО-01А-1-05 УДБГ-04 и СКРО-01А-1-06 УДБГ-04-01), % |
± 25 |
|
Энергетическая зависимость чувствительности МАЭД фотонного излучения относительно типовой для СКРО-01А-1-05 УДБГ-04 и СКРО-01А-1-06 УДБГ-04-01, % |
± 15 |
|
Энергетическая зависимость чувствительности МПД фотонного излучения относительно типовой для СКРО-01А-2-01 УДБГ-04-02 и СКРО-01А-2-02 УДБГ-04-03, % |
± 15 |
|
Энергетическая зависимость чувствительности МАЭД нейтронного излучения относительно типовой, % |
± 25 |
|
Энергетическая зависимость чувствительности плотности потока бета-частиц относительно типовой, % |
± 30 |
|
Анизотропия чувствительности при изменении угла падения фотонного излучения в горизонтальной плоскости относительно основного направления облучения СКРО-01А-2-01 УДБГ-04-02, СКРО-01А-2-02 УДБГ-04-03, СКРО-01А-1-05 УДБГ-04, СКРО-01А-1-06 УДБГ-04-01 для углов от 0 до ± 150°, %, не более |
± 30 |
|
Анизотропия чувствительности при изменении угла падения фотонного излучения в горизонтальной плоскости относительно основного направления облучения СКРО-01А-1-01 УДБГ-01, СКРО-01А-1-02 УДБГ-01-01, СКРО-01А-1-03 УДБГ-01-02, СКРО-01А-1-04 УДБГ-01-03, СКРО-01А-1-07 УДБГ-04-04, СКРО-01А-1-08 УДБГ-04-05 для энергии гамма излучения 661,6 кэВ и углов от 0 до ± 150°, %, не более |
± 25 |
|
Пределы допускаемой дополнительной погрешности измерений МАЭД, МПД, плотности потока бета-частиц при изменении температуры воздуха на каждые 10 °С, % |
± 5 |
|
Пределы допускаемой дополнительной погрешности измерений МАЭД, МПД, плотности потока бета-частиц при влажности воздуха до 95 % и температуре 35 °С, % |
±10 |
Окончание таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Предельное допустимое значение МАЭД (МПД) при воздействии в течение 5 мин с сохранением технических и метрологических характеристик (радиационная стойкость), Зв/ч:
БКК-03 (БКК-03-01) БДГ-04
БКК-01 БСЧ
БКК-03-01 БДГ-04-01 |
1 1 100 1000 10 100 100 1000 |
|
Время установления рабочего режима, мин, не более |
10 |
|
Режим работы комплекса |
непрерывный круглосуточный |
|
Параметры электропитания (в зависимости от исполнения):
|
от 187 до 242 от 47,5 до 51 от 9 до 28 |
|
Потребляемая мощность, В •А, не более |
100 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
10 |
|
Нормальные условия эксплуатации:
|
от 15 до 25 от 30 до 80 от 84 до 106,7 |
|
Рабочие условия эксплуатации:
БЛК-01, БЛК-01-01, БЛК-03, БДБ-05, БДБ-01-01, УДББ-01, УДББ-01-01, УДББ-01-02, РЗБ-01А, РЗБ-01А-01, РЗБ-01-02 блоки питания и коммутации, блоки сигнализации, УД гамма- и нейтронного излучения
БЛК-01, БЛК-01-01, БЛК-03, БДБ-05, БДБ-01-01, УДББ-01, УДББ-01-01, УДББ-01-02, РЗБ-01А, РЗБ-01А-01, РЗБ-01-02 блоки питания и коммутации, блоки сигнализации, УД гамма- и нейтронного излучения
|
от 5 до 50 от минус 40 до 50 до 80 до 95 от 84 до 106,7 |
Габаритные размеры и масса составных частей комплексов приведены в таблице 3.
Таблица 3
|
Наименование |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
|
СКРО-01А-1-01 УДБГ-01 |
155x162x515 |
4,9 |
|
СКРО-01А-1-02 УДБГ-01-01 |
155x162x393 |
2,8 |
|
СКРО-01А-1-03 УДБГ-01-02 |
155x114x264 |
1,9 |
|
СКРО-01А-1-04 УДБГ-01-03 |
155x162x264 |
2,5 |
|
СКРО-01А-1-05 УДБГ-04 |
520x310x260 |
6,8 |
|
СКРО-01А-1-06 УДБГ-04-01 |
520x310x200 |
6,6 |
|
СКРО-01А-1-07 УДБГ-04-04 |
520x300x300 |
2,8 |
|
СКРО-01А-1-08 УДБГ-04-05 |
520x300x250 |
2,5 |
|
СКРО-01А-2-01 УДБГ-04-02 |
520x310x260 |
6,8 |
|
СКРО-01А-2-02 УДБГ-04-03 |
520x310x200 |
6,6 |
|
СКРО-01А-3-01 УДБН-01 |
337x300x741 |
21,7 |
|
СКРО-01А-3-02 УДБН-01-01 |
337x300x460 |
19,4 |
|
СКРО-01А-3-03 УДБН-01-02 |
337x300x460 |
18,6 |
|
СКРО-01А-3-04 УДБН-01-03 |
618x618x1341 |
22,3 |
|
СКРО-01А-4-01 БДБ-01-01 |
234x146x99 |
1,8 |
|
СКРО-01А-4-02 БДБ-05 |
341x173x139 |
3,3 |
|
СКРО-01А-4-03 РЗБ-01А |
350x800x650 |
13,0 |
|
СКРО-01А-4-04 РЗБ-01А-01 |
300x630x520 |
9,7 |
|
СКРО-01А-4-05 РЗБ-01А-02 |
300x900x820 |
13,1 |
|
СКРО-01А-4-06 УДББ-01 |
270x161x406 |
3,4 |
|
СКРО-01А-4-07 УДББ-01-01 |
270x181x406 |
4,0 |
|
СКРО-01А-4-08 УДББ-01-02 |
270x181x670 |
6,0 |
|
БЛК-01 |
344x283x184 |
6,3 |
|
БЛК-01-01 |
300x283x173 |
6,3 |
|
БЛК-03 |
300x283x173 |
6,3 |
|
БПК-02 (БПК-02-01, БПК-02-02, БПК- 02-03, БПК-02-04) |
300x259x161 |
6,0 |
|
БПК-03 (БПК-03-01, БПК-03-02, БПК- 03-03, БПК-03-04) |
600x259x161 |
12,0 |
|
БС-01 (БС-01-01, БС-01-02) |
120x246x137 |
2,0 |
|
БС-02 (БС-02-01) |
100x204x131 |
1,1 |
|
БК-06 |
220x170x81 |
1,8 |
|
Устройство УК-01 |
167x278x181 |
27,0 |
