Программное обеспечение

Программное обеспечение (ПО) преобразователей состоит из 2 частей - внутреннего и внешнего. Внутреннее ПО (ВПО) зашито в памяти микроконтроллера на плате преобразователя и недоступно для пользователя. Метрологические характеристики преобразователей определены с учетом ВПО. Версия ВПО индицируется на специализированном оборудовании изготовителя. Уровень защиты ВПО от непреднамеренных и преднамеренных изменений - «А» по МИ 3286-2010.

Внешнее ПО измерительных преобразователей состоит из

• - ПО RTUtil560 для конфигурирования связи с процессорным модулем устройства телемеханики удаленного RTU560;

• - ПО Settings PC Tool для настройки коммуникационных параметров измерительных преобразователей;

• - веб-сервера, встроенного в процессорный модуль устройств RTU560 для просмотра данных измерений, диагностики работоспособности оборудования и загрузки файлов конфигурации, не являющегося метрологически значимым.

ПО поставляется вместе с оборудованием.

Защищённость измерительных преобразователей и их ПО от несанкционированного доступа обеспечивается

• •  средствами физической защиты: устройства телемеханики удаленные RTU560 с измерительными преобразователями 560CVD03, 560CVD11 располагаются в помещении с ограниченным доступом;

• • средствами информационной защиты:

• -  доступ к переконфигурированию устройств, в том числе к изменению параметров преобразователей, влияющих на метрологические характеристики, защищён паролем;

• -  резервная копия ПО и файлов конфигурации хранится у ответственного лица обслуживающего персонала объекта, где установлено устройство с преобразователями;

• -  при приёме и передаче информационных и управляющих пакетов данных выполняется проверка формата сообщений; сообщения, не проходящие контроль, не принимаются.

Таблица 1 Идентификационные данные ПО преобразователей измерительных 560CVD03, 560CVD11.

Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений - «С» по МИ 3286-2010.

Знак утверждения типа

Знак утверждения типа наносится на титульные листы эксплуатационной документации и корпус преобразователя методом наклейки.

Сведения о методиках (методах) измерений изложены в документе «RTU560. Аппаратное обеспечение» Главы «Измерительные преобразователи 560CVDXX».

Нормативные и технические документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 26.205-88   Комплексы и устройства телемеханики. Общие технические условия.

ГОСТ Р МЭК 870-4-93 Устройства и системы телемеханики. Часть 4. Технические требования

Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений:

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Поверка

Поверка осуществляется в соответствии с документом МП 56725-14 «Преобразователи измерительные 560CVD03, 560CVD11. Методика поверки», утвержденным ФГУП «ВНИИМС» в сентябре 2013 г.

Перечень основного поверочного оборудования:

- калибратор переменного тока Ресурс-К2М со следующими метрологическими характеристиками: - воспроизведение напряжения в диапазоне от 2,2 до 330 В (фазн.) и силы переменного тока в диапазоне 0,005-7,5 А частотой основного сигнала от 42,5 до 69 Гц с пределами основной относительной погрешности,% ±(0,03+0,01-(|Хн/Х-1|));

- частотомер электронно -счетный GFC-8010H с погрешностью измерения частоты не более ±5х10^-6 Гц.

Изготовитель

Заявитель

Общество с ограниченной ответственностью «АББ Силовые и Авто
матизированные системы» (ООО "АББ Силовые и Автоматизированные Системы")
Адрес:428020, Чувашская Республика,
г. Чебоксары, пр.И. Яковлева, 1. тел. (8352) 25-61-62, факс.(8352) 25-61-62 (2323) тел. (095) 956-05-44, факс (095) 956-30-18

Испытательный центр

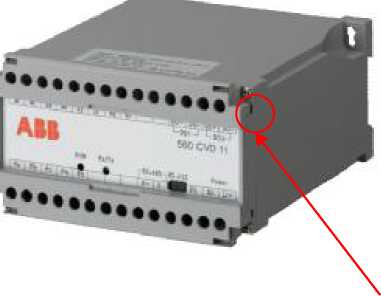

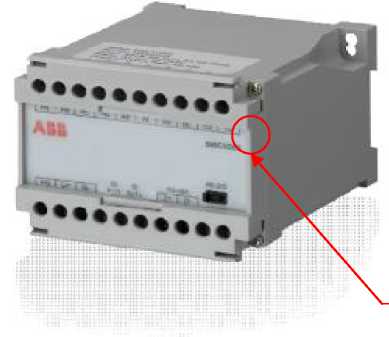

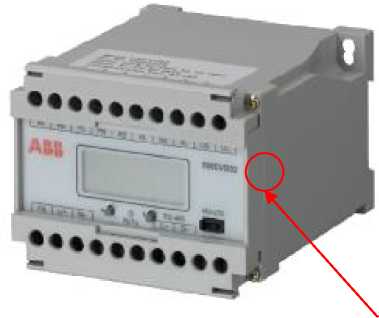

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru Описание средства измерений Преобразователи измерительные (560CVD03, 560CVD11) Преобразователи применяются в составе электрических систем и установок для комплексной автоматизации объектов энергетики и функционируют совместно с процессорным модулем устройств телемеханики удаленных RTU 560 (далее - устройств). Связь с ним измерительных преобразователей осуществляется через внутреннюю шину ввода-вывода по проводам витой пары. Измерительные преобразователи 560CVD11 используются для измерения силы переменного тока и напряжения по трем фазам и нейтрали. Принцип действия преобразователей основан на одновременном измерении мгновенных значений токов и напряжений непосредственно в каждой фазе со всех входящих каналов. Значения рассчитываются каждые 500 мс, потом масштабируются по заданным пользователем для трансформаторов тока и напряжения константам. Напряжение, ток и мощность измеряются, а производные параметры на основании измеренных данных рассчитываются непосредственно в самом измерительном преобразователе. Полученные данные передаются в процессорный модуль устройств RTU560. Конструктивно преобразователи выпускаются для монтажа на DIN-рейку, с дисплеем или без встроенного дисплея. Результаты измерений могут быть переданы дистанционно в систему верхнего уровня по стандартным протоколам связи (МЭК 60870-5-101/104, МЭК 61850 и т.д.) средствами процессорного модуля устройств RTU560/211, а также выводиться на монитор стационарного компьютера через встроенный веб-сервер устройств RTU560/211, а также могут индицироваться на дисплее (для преобразователей 560CVD03). На рисунке 1, а-в приведены фото общего вида преобразователей с обозначением мест для пломбировки и оттисков клейм или наклеек. Место для пломбировки и поверочной наклейки а) преобразователь измерительный 560CVD03 - с ЖК дисплеем; Место для пломбировки и поверочной наклейки б) преобразователь измерительный 560CVD03 - без ЖК дисплея; Место для пломбировки и поверочной наклейки в) преобразователь измерительный 560CVD11. Рисунок 1 Фото общего вида преобразователей измерительных 560CVD03, 560CVD11. Комплектность средства измерений Преобразователи измерительные (560CVD03, 560CVD11) Комплектность измерительных преобразователей определяется индивидуальным заказом. В комплект поставки также входят: - комплект эксплуатационной документации; - комплект общесистемного программного обеспечения, - методика поверки. Метрологические и технические характеристики Преобразователи измерительные (560CVD03, 560CVD11) Основные метрологические и технические характеристики преобразователей приведены в таблицах 2 и 3. Таблица 2 преобразователей 560CVD03 Измеряемая величина Диапазоны входных сигналов Пределы допускаемой основной приведенной погрешности Пределы допускаемой дополнительной температурной погрешности, %/10 °С Частота переменного тока, f (0,9 - 1,3)4н ± 0,1% fa* - Напряжение переменного тока, U (фазное, линейное) 10-231 В (фазн.), 30-400 В (лин.) ± 0,5% ин ±0,3 Сила переменного тока, I (0,02 - 1,2)-fa ±0,2% 1н ±0,09 Активная мощность, Р (0,1 - 2,31)-Лн, (0,02 - 1,2)-fa ± 0,5% Рн ±0,17 Реактивная мощность, Q (0,1 - 2,31)-Лн, (0,02 - 1,2)-1н ± 0,5% Qsн Полная мощность, S (0,1 - 2,31)-Лн, (0,02 - 1,2)-1н ± 0,5% Sн Коэффициент мощности, PF (0,1 - 2,31)-Лн, (0,02 - 1,2)-1н ± 0,5 % PF ±0,05 Таблица 3 преобразователей 560CVD11 Измеряемая величина Диапазоны входных сигналов Пределы допускаемой основной приведенной погрешности Пределы допускаемой дополнительной температурной погрешности, %/10 °С Частота переменного тока, f (0,92 - 1,28)f ± 0,1 % fa* - Напряжение переменного тока, U (фазное, линейное, нейтрали) 10-173 В (фазн.), 10-300 В (лин.) ± 0,2% Uii ±0,3 Сила переменного тока, I (0,01 - 1,2) fa ± 0,25% fa ±0,12 Активная мощность, Р (0,1 - 1,73)-Uk (0,01 - 1,2)-fa ± 0,5% Рн ±0,10 Реактивная мощность, Q (0,1 - 1,73)-Uk (0,01 - 1,2)-fa ± 0,5% Qн Полная мощность, S (0,1 - 1,73)-Uk (0,01 - 1,2)-fa ± 0,5% Sн Коэффициент мощности, PF (0,1 - 1,73)-Uk (0,01 - 1,2)-fa ± 0,5 % PF ±0,05 Примечания к таблицам 2, 3: 1) В преобразователях предусмотрен режим подавления сигналов низкого уровня, т.е. при поступлении значений входных сигналов в диапазоне, конфигурируемом с использованием ПО RTUtil560 от ±0,1% до ± 5%, преобразователем индицируется нулевое показание. 2)   UH = 100 В (линейное); 1н= 1 А или 5 А, fH=50 Гц. * в рабочих условиях применения. Преобразователи не содержат часы реального времени, сигналам присваивается метка времени в устройстве телемеханики удаленном RTU560/211. Рабочие условия применения преобразователей: - напряжение питания: от сети переменного тока от сети постоянного тока - температура окружающего воздуха: 115 В ± 15%, 230 В ± 15% , ном.24/48 ± 15%, 85 - 265 В. от минус 25 до плюс 70 °С (нормальная температура 20 °С) - относительная влажность Тип преобразователя 560CVD03 560CVD11 Габаритные размеры, мм, не более (высота, ширина, толщина) 87,5*72*59 134,8*70,3*149,5 Масса, кг, не более 0,3 0,5 Потребляемая мощность, Вт, не более 3 ВА перем. тока 2 Вт пост. тока 12 ВА перем.тока 5 Вт пост. тока от 10 % до 95 % без конденсации влаги. Настройки внешнего вида Настройка цветовой схемы, меню и другого. Цветовая схема Светлая тема Темная тема Ширина Fluid Boxed Левая панель По умолчанию Светлая Темная Фиксированная Сжатая Скроллируемая По умолчанию
