Номер по Госреестру СИ: 56406-14
56406-14 Анализаторы размера частиц
(Analysette 22 NanoТec plus)
Назначение средства измерений:
Анализаторы размера частиц Analysette 22 NanoTec plus (далее - анализатор) предназначены для измерений размеров частиц суспензий, эмульсий и порошкообразных материалов.
Внешний вид.
Анализаторы размера частиц
Рисунок № 1
Внешний вид.
Анализаторы размера частиц
Рисунок № 2
Внешний вид.
Анализаторы размера частиц
Рисунок № 3
Внешний вид.
Анализаторы размера частиц
Рисунок № 4
Программное обеспечение
Анализаторы имеют встроенное и внешнее программное обеспечение (ПО). Встроенное ПО является метрологически значимым, выполняющим функции сбора, обработки, передачи, хранения и представления измерительной информации, а также параметров, характеризующих тип анализаторов. Внешнее ПО применяется для связи с компьютером через пользовательский интерфейс, не является метрологически значимым, предназначено для конфигурирования функциональных возможностей анализаторов, считывания результатов измерений и других данных. ПО разработано фирмой «Fritsch GmbH» для операционной системы Windows.
Идентификационные данные ПО представлены в таблице 1. аблица 1
Наименование ПО |
Идентификаци онное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
Встроенное |
Firmware |
1.09 |
5312EB08 |
CRC32 |
Внешнее |
MaScontrol |
Не ниже 1.00 |
- |
- |
ПО идентифицируется при подключении измерительного блока к компьютеру. Идентификационное наименование и версия внешнего ПО отображаются в главном меню, идентификационное наименование и версия встроенного ПО - в диалоге информации о программе. ПО и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на корпус измерительного блока анализаторов в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
В документе «Анализаторы размера частиц Analysette 22 NanoTec plus. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализатору размера частиц Analysette 22 NanoTec plus
-
1 ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов»;
-
2 Техническая документация фирмы «Fritsch GmbH», Германия.
Поверка
Поверкаосуществляется в соответствии с документом МП-640-0018-2-13«Инструкция. Анализаторы размера частиц Analysette 22 NanoTec plus. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 12.12.2013 г.
Основные средства поверки:
-
- государственный первичный эталон дисперсных параметров аэрозолей, взвесей и порошкообразных материалов ГЭТ 163-2010, диапазон измерений размеров частиц от 0,03 до 1000 мкм, пределы допускаемой относительной погрешности измерений размеров частиц ± 3 %;
-
- государственный вторичный эталон единиц дисперсных параметров взвесей нанометрового диапазона ВЭТ 163-1-2010, диапазон измерений размеров частиц от 0,01 до 5 мкм, пределы допускаемой относительной погрешности измерений размеров частиц ± 5,5 %.
Изготовитель
Фирма «Fritsch GmbH», Германия
Адрес: Fritsch GmbH, Industriestrasse 8, 55743 Idar-Oberstein, Germany
Тел.: (+ 49) 6784/70-0, факс: (+ 49) 6784-70-11
E-mail: info@fritsch.de http: //www.fritsch-laser.com
Заявитель
Общество с ограниченной ответственностью «Фритч Лабораторные приборы» Юридический (почтовый) адрес: 115093, г. Москва, «М-Стиль», 3-й Павловский пер., д. 1, офис 109
Тел.: (495) 781-2036, факс: (495) 781-2036
http: www.fritsch.com.ru
Испытательный центр
Федеральное государственное унитарного предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 546-34-58, факс: (495) 526-63-21
E-mail: office@vniiftri.ru
Конструктивно анализаторы состоят из измерительного блока, блока пробоподготовки для жидкостного диспергирования и (или) блока пробоподготовки сухих порошкообразных материалов. Управление осуществляется с помощью персонального компьютера посредством интерфейса RS232. Измерительный блок представляет собой оптико-аналитическую систему, основными элементами которой являются лазерные источники света с длинами волн 532 нм и 850 нм, фокусирующая оптическая система, многоэлементное фотоприемное устройство (фотодиодная матрица), проточная измерительная ячейка и электронное устройство. Блок пробоподготовки для жидкостного диспергирования состоит из емкости с ультразвуковым диспергатором и центробежного насоса для прокачки пробы через измерительную ячейку. Блок пробоподготовки сухих порошкообразных материалов представляет собой систему подачи пробы в зону измерения за счет направленного потока воздуха. Удаление проанализированной порошкообразной пробы из измерительной ячейки осуществляется пылеулавливателем.
Принцип работы анализаторов основан на регистрации оптического излучения, рассеянного частицами анализируемого образца в измерительной ячейке. Во время измерения частицы образца проходят в зоне измерения через сфокусированный луч лазера. Рассеянное ими лазерное излучение регистрируется под разными углами фотодиодной матрицей. По измеренной интенсивности рассеянного излучения в зависимости от угла рассеяния осуществляется расчет распределения частиц по размерам. Результаты измерений представляются на экране компьютера в виде таблиц, а также в виде интегральных кривых и дифференциальных гистограмм распределения частиц по размерам.
По назначению анализаторы являются лабораторными (стационарными), по уровню автоматизации - автоматизированными, по видам источника питания - с сетевым питанием.
Внешний вид анализаторов и обозначение места для размещения знака утверждения типа представлены на рисунке 1, схема пломбировки от несанкционированного доступа - на рисунке 2.
lui 1ю
Блок пробоподготовки сухих порошкообразных материалов
Блок пробоподготовки для жидкостного диспергирования
Измерительный блок

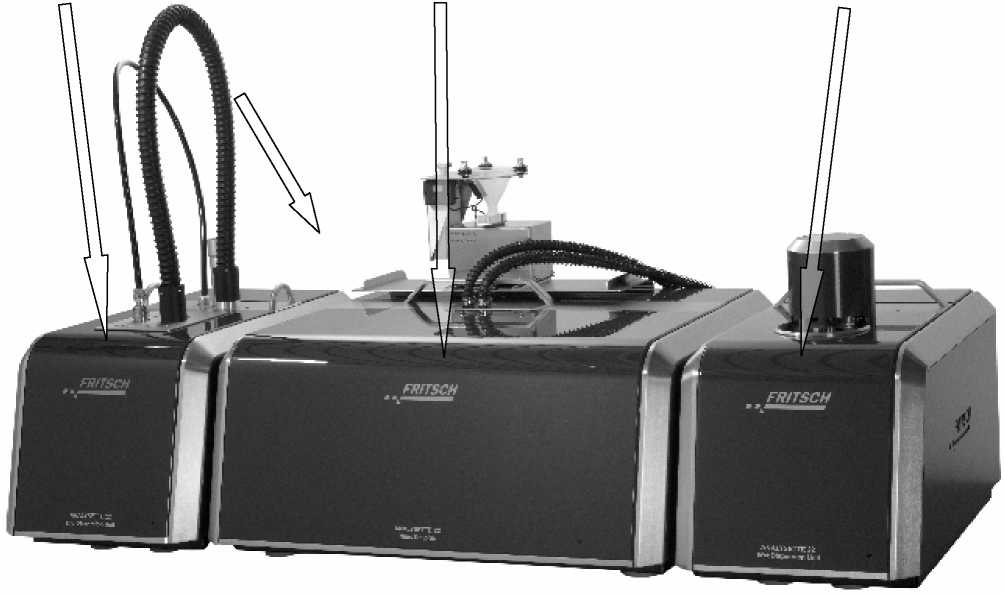

Рисунок 1 - Внешний вид анализатора, обозначение места для размещения знака утверждения типа
Места пломбировки

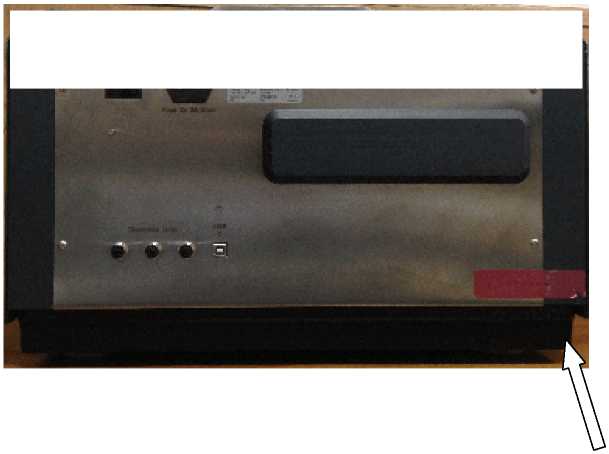

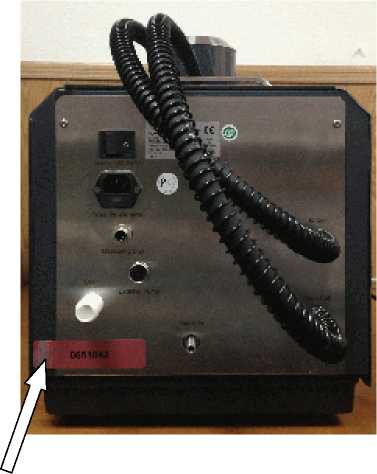

Рисунок 2 - Схема пломбировки анализатора от несанкционированного доступа
Комплектность анализаторов приведена в таблице 3. Таблица 3
Наименование |
Количество |
Примечание |
1 Анализатор размера частиц Analysette 22 ХапоТес plus в составе: | ||
- измерительный блок |
1 | |
- блок пробоподготовки для жидкостного диспергирования |
1 |
Тип и количество блоков пробоподго-товки определяется заказчиком |
- блок пробоподготовки сухих порошкообразных материалов |
1 | |
- компьютер |
1 |
По требованию заказчика |
2 Комплект кабелей |
1 | |
3 Комплект приспособлений |
1 | |
4 Программное обеспечение |
1 | |
5 Руководство по эксплуатации |
1 | |
6 Паспорт |
1 | |
7 Методика поверки |
1 |
Основные метрологические и технические характеристики анализаторов приведены
в таблице 2.
Таблица 2
Наименование параметра или характеристики |
Значение характеристики |
Диапазон измерений размера частиц, мкм: | |
- в жидкой среде |
от 0,01 до 1000 |
- порошкообразных материалов |
от 0,1 до 1000 |
Пределы допускаемой относительной погрешности измерений размера частиц, % |
± 10 |
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В |
220 ± 22 |
Потребляемая мощность, В •А, не более |
200 |
Габаритные размеры (длина х ширина х высота), мм, не более: | |
- измерительного блока |
680 х 620 х 550 |
- блока пробоподготовки для жидкостного диспергирования |
320 х 620 х 440 |
- блока пробоподготовки сухих порошкообразных материалов |
360 х 650 х 370 |
Наименование параметра или характеристики |
Значение характеристики |
Масса, кг, не более:
|
52,6 30,8 25,0 |
Рабочие условия эксплуатации:
|
от 10 до 35 до 80 (без конденсации) от 84 до 106,7 |
