Номер по Госреестру СИ: 82781-21
82781-21 Анализаторы размера частиц
(Analysette 22 Next Nano, Analysette 22 Next Micro)
Назначение средства измерений:
Анализаторы размера частиц Analysette 22 Next Nano, Analysette 22 Next Micro (далее -анализаторы) предназначены для измерений размеров частиц в жидкостях (суспензиях, эмульсиях).
Внешний вид.
Анализаторы размера частиц
Рисунок № 1
Общие сведения
Дата публикации - 31.08.2021
Срок свидетельства - 26.08.2026
Номер записи - 184003
ID в реестре СИ - 1392341
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, модификация Analysette 22 Next Nano, Analysette 22 Next Nano, Analysette 22 Next Micro,
Производитель
Изготовитель - Фирма "Fritsch GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В разработке
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 5
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы размера частиц (Analysette 22 Next Nano, Analysette 22 Next Micro)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Fritsch GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19257-00 |
Микроанализатор размеров частиц лазерный дифракционный, Analysette 22 Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
30865-05 |
Анализаторы размера частиц лазерные, Analysette 22 Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
45118-10 01.08.2015 |
Анализаторы размеров частиц лазерные, Analysette 22 Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56405-14 05.02.2019 |
Анализаторы размера частиц, Analysette 22 MicroТec plus Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56406-14 05.02.2019 |
Анализаторы размера частиц, Analysette 22 NanoТec plus Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
66032-16 16.12.2021 |
Анализаторы размера частиц, Analysette 22 NanoТec Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
82781-21 26.08.2026 |
Анализаторы размера частиц, Analysette 22 Next Nano, Analysette 22 Next Micro Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
85216-22 08.04.2027 |
Анализаторы размера частиц, Analysette 28 Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Анализаторы размера частиц (Analysette 22 Next Nano, Analysette 22 Next Micro)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 8 | 1 | 5 | 3 | 0 | 7 | 4 | 3 | |
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы размера частиц (Analysette 22 Next Nano, Analysette 22 Next Micro)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное ПО, разработанное фирмой Fritsch GmbH. Встроенное ПО является метрологически значимым. Его основные функции: управление работой анализатора, обработка сигналов с фотоприемного устройства, хранение и передача данных на компьютер.
ПО MaScontrol (на электронном носителе) не является метрологически значимым, устанавливается на персональный компьютер при первичном вводе в эксплуатацию анализатора.
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.056 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации анализаторов методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Анализатор размера частиц Analysette 22 Next Nano или Analysette 22 Next Micro. Руководство по эксплуатации», разделы 1, 4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам размера частиц Analysette 22 Next Nano, Analysette 22 Next MicroГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов»
Техническая документация изготовителя
Изготовитель
Фирма «Fritsch GmbH», ГерманияАдрес: Industriestrasse 8, 55743 Idar-Oberstein, Germany
Телефон: (+ 49) 6784-70-0
Факс: (+ 49) 6784-70-11
E-mail: info@fritsch.de
Web-сайт: www.fritsch-sizing.de
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия анализаторов основан на измерении рассеянного взвешенными частицами оптического излучения. Луч, формируемый источником света, освещает измерительную ячейку, через которую прокачивается проба анализируемой жидкости. Частицы, находящиеся в жидкой пробе, при взаимодействии с зондирующим лучом рассеивают его. Рассеянный свет регистрируется под разными углами фотоприемным устройством. По интенсивности рассеянного излучения в зависимости от угла рассеяния определяется размер частицы.
Конструктивно анализаторы состоят из измерительного блока и блока диспергирования в жидкости. Также в состав анализаторов опционально могут входить блок ультразвука и персональный компьютер.
Основными элементами измерительного блока являются: источник света (лазерный диод с длиной волны 532 нм), оптическая система для формирования луча, фотоприемное устройство (фотодиодная матрица), проточная измерительная ячейка, микропроцессорное устройство для обработки данных, полученных с фотоприемного устройства.
В блоке диспергирования в жидкости осуществляется диспергирование анализируемого материала в жидкую среду с последующей прокачкой полученной пробы через измерительную ячейку анализатора. В конструкцию блока диспергирования входит центробежный насос.
Управление работой анализатора и представление результатов измерений осуществляется на компьютере с помощью программного обеспечения (далее - ПО) MaScontrol. Данное ПО разработано на основе операционной системы Windows и входит в комплект поставки анализаторов.
Связь анализатора с компьютером осуществляется через последовательный интерфейс USB. Результаты измерений представляются в цифровом и графическом виде, а также в виде гистограммы.
Анализаторы питаются от сети переменного тока.
Анализаторы Analysette 22 Next Nano и Analysette 22 Next Micro отличаются друг от друга наличием дополнительных детекторов для регистрации рассеянного излучения на большие углы, а также в обратном направлении, что определяет установленный диапазон измерений частиц.
Нанесение знака поверки на анализаторы не предусмотрено.
Общий вид анализаторов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

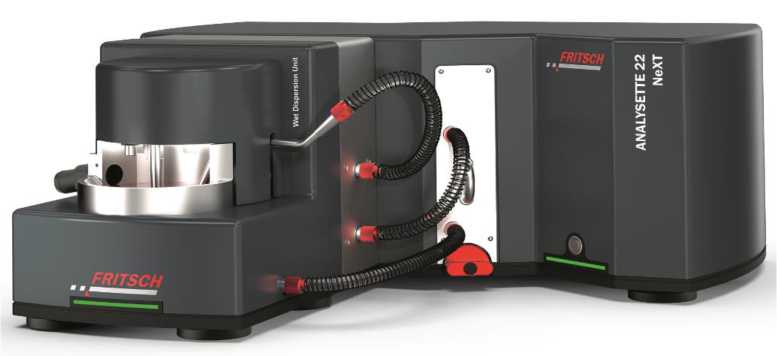

Рисунок 1 - Общий вид анализаторов размера частиц
Analysette 22 Next Nano (Analysette 22 Next Micro)
Место пломбиро вания
Рисунок 2 - Схема пломбировки анализаторов от несанкционированного доступа
Таблица 4 - Комплектность счетчиков
|
Наименование |
Обозначение |
Количество |
|
Анализатор размера частиц |
Analysette 22 Next Nano, или Analysette 22 Next Micro |
1 шт. |
|
Персональный компьютер |
1 шт. | |
|
Программное обеспечение MaScontrol |
1 шт. | |
|
Комплект для подключения измерительного блока анализатора |
1 комплект |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Комплект для подключения блока диспергирования в жидкости |
- |
1 комплект |
|
Комплект принадлежностей для технического облуживания |
- |
1 комплект |
|
Руководство по эксплуатации |
— |
1 экз. |
|
Паспорт |
— |
1 экз. |
|
Руководство пользователя ПО MaScontrol |
— |
1 экз. |
|
Методика поверки |
МП-640-006-20 |
1 экз. |
Таблица 2 -Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений размеров частиц в жидкости в анализаторах, мкм Analysette 22 Next Nano Analysette 22 Next Micro |
от 0,01 до 1000 от 0,5 до 1000 |
|
Пределы допускаемой относительной погрешности измерений размеров частиц в жидкости, % |
±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания напряжение сети переменного тока, В частота переменного тока, Гц |
от 198 до 242 от 49 до 51 |
|
Потребляемая мощность, В^А, не более |
200 |
|
Габаритные размеры анализаторов, мм, не более | |
|
измерительный блок | |
|
высота |
294 |
|
ширина |
319 |
|
длина |
666 |
|
блок диспергирования в жидкости | |
|
высота |
290 |
|
ширина |
272 |
|
длина |
290 |
|
Масса анализаторов, кг, не более | |
|
измерительный блок |
25 |
|
блок диспергирования в жидкости |
13 |
|
Условия эксплуатации анализаторов температура окружающей среды, °С относительная влажность окружающей среды при 31 °С, %, не более атмосферное давление, кПа |
от 15 до 35 80 от 84 до 106,7 |
