Номер по Госреестру СИ: 56405-14
56405-14 Анализаторы размера частиц
(Analysette 22 MicroТec plus)
Назначение средства измерений:
Анализаторы размера частиц Analysette 22 Microlec plus (далее - анализаторы) предназначены для измерений размеров частиц суспензий, эмульсий и порошкообразных материалов.
Внешний вид.
Анализаторы размера частиц
Рисунок № 1
Внешний вид.
Анализаторы размера частиц
Рисунок № 2
Внешний вид.
Анализаторы размера частиц
Рисунок № 3
Общие сведения
Дата публикации - 08.01.2023
Срок свидетельства - 05.02.2019
Номер записи - 146702
ID в реестре СИ - 369102
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, MK-U, MINKOR MK-U, Minkor, Analysette 22 MicroТec plus,
Производитель
Изготовитель - Фирма "Fritsch GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 60
Выдано извещений - 0
Кол-во периодических поверок - 46
Кол-во средств измерений - 18
Кол-во владельцев - 15
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 907 дн.
Приказы РСТ, где упоминается данный тип СИ
№2086 от 2022.08.22 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Системы менеджмента" (ТК 076)
Наличие аналогов СИ: Анализаторы размера частиц (Analysette 22 MicroТec plus)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
56405-14 Анализаторы размера частиц (Analysette 22 MicroТec plus) Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
15544-10 Анализаторы размеров частиц лазерные (Микросайзер мод. 201A, 201B, 201C, 201D) ООО "ВА Инсталт" (РОССИЯ г.С.-Петербург) |
|
56405-14 Анализаторы размера частиц (Analysette 22 MicroТec plus) Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
49187-12 Анализаторы размеров частиц лазерные (ЛАСКА-Т) ООО "БиоМедСистем" (РОССИЯ г.С.-Петербург) |
|
56405-14 Анализаторы размера частиц (Analysette 22 MicroТec plus) Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
72792-18 Анализаторы размеров частиц лазерные (ЛАСКА) Общество с ограниченной ответственностью «Биомедицинские Системы» (ООО «БиоМедСистем») (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью «Биомедицинские Системы» (ООО «БиоМедСистем»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19257-00 |
Микроанализатор размеров частиц лазерный дифракционный, Analysette 22 Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
30865-05 |
Анализаторы размера частиц лазерные, Analysette 22 Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
45118-10 01.08.2015 |
Анализаторы размеров частиц лазерные, Analysette 22 Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56405-14 05.02.2019 |
Анализаторы размера частиц, Analysette 22 MicroТec plus Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56406-14 05.02.2019 |
Анализаторы размера частиц, Analysette 22 NanoТec plus Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
66032-16 16.12.2021 |
Анализаторы размера частиц, Analysette 22 NanoТec Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
82781-21 26.08.2026 |
Анализаторы размера частиц, Analysette 22 Next Nano, Analysette 22 Next Micro Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
85216-22 08.04.2027 |
Анализаторы размера частиц, Analysette 28 Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Анализаторы размеров частиц лазерные (ЛАСКА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОЛОГИЧЕСКАЯ СЛУЖБА" (RA.RU.312209) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "СУС" (RA.RU.312520) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 10 | 1 | 0 | 9 | 0 | 8 | 0 | 8 | |
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 25 | 2 | 0 | 24 | 0 | 17 | 0 | 17 | |
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ИП Субоч А.М. (RA.RU.313429) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы размеров частиц лазерные (ЛАСКА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6750 | 6750 |
Программное обеспечение
Анализаторы имеют встроенное и внешнее программное обеспечение (ПО). Встроенное ПО является метрологически значимым, выполняющим функции сбора, обработки, передачи, хранения и представления измерительной информации, а также параметров, характеризующих тип анализаторов. Внешнее ПО применяется для связи с компьютером через пользовательский интерфейс, не является метрологически значимым, предназначено для конфигурирования функциональных возможностей анализаторов, считывания результатов измерений и других данных. ПО разработано фирмой «Fritsch GmbH» для операционной системы Windows.
Идентификационные данные ПО представлены в таблице 1. аблица 1
|
Наименование ПО |
Идентификаци онное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное |
Firmware |
1.26 |
5332EB16 |
CRC32 |
|
Внешнее |
MaScontrol |
Не ниже 1.00 |
- |
- |
ПО идентифицируется при подключении измерительного блока к компьютеру. Идентификационное наименование и версия внешнего ПО отображаются в главном меню, идентификационное наименование и версия встроенного ПО - в диалоге информации о программе. ПО и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на корпус измерительного блока анализаторов в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
В документе «Анализаторы размера частиц Analysette 22 MicroTec plus. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам размера частиц Analysette 22 MicroTec plus
-
1 ГОСТ Р 8.606-2004. «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов»;
-
2 Техническая документация фирмы «Fritsch GmbH», Германия.
Поверка
Поверкаосуществляется в соответствии с документом МП-640-0017-2-13«Инструкция. Анализаторы размера частиц Analysette 22 MicroTec plus. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 12.12.2013 г.
Основные средства поверки:
Государственный первичный эталон дисперсных параметров аэрозолей, взвесей и порошкообразных материалов ГЭТ 163-2010, диапазон измерений размеров частиц от 0,03 до 1000 мкм, пределы допускаемой относительной погрешности измерений размеров частиц ± 3 %.
Изготовитель
Фирма «Fritsch GmbH», Германия
Адрес: Fritsch GmbH, Industriestrasse 8, 55743 Idar-Oberstein, Germany
Тел.: (+ 49) 6784/70-0, факс: (+ 49) 6784-70-11
E-mail: info@fritsch.de
http: //www.fritsch-laser.com
Заявитель
Общество с ограниченной ответственностью «Фритч Лабораторные приборы» Юридический (почтовый) адрес: 115093, г. Москва, «М-Стиль», 3-й Павловский пер., д. 1, офис 109
Тел.: (495) 781-2036, факс: (495) 781-2036
http: www.fritsch.com.ru
Испытательный центр
Федеральное государственное унитарного предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 546-34-58, факс: (495) 526-63-21
E-mail: office@vniiftri.ru
Конструктивно анализаторы состоят из измерительного блока, блока пробоподготовки для жидкостного диспергирования и (или) блока пробоподготовки сухих порошкообразных материалов. Управление осуществляется с помощью персонального компьютера посредством интерфейса USB. Измерительный блок представляет собой оптикоаналитическую систему, основными элементами которой являются лазерные источники света с длинами волн 532 нм и 850 нм, фокусирующая оптическая система, многоэлементное фотоприемное устройство (фотодиодная матрица), проточная измерительная ячейка и электронное устройство. Блок пробоподготовки для жидкостного диспергирования состоит из емкости с ультразвуковым диспергатором и центробежного насоса для прокачки пробы через измерительную ячейку. Блок пробоподготовки сухих порошкообразных материалов представляет собой систему подачи пробы в зону измерения за счет направленного потока воздуха. Удаление проанализированной порошкообразной пробы из измерительной ячейки осуществляется пылеулавливателем.
Принцип работы анализаторов основан на регистрации оптического излучения, рассеянного частицами анализируемого образца в измерительной ячейке. Во время измерения частицы образца проходят в зоне измерения через сфокусированный луч лазера. Рассеянное ими лазерное излучение регистрируется под разными углами фотодиодной матрицей. По измеренной интенсивности рассеянного излучения в зависимости от угла рассеяния осуществляется расчет распределения частиц по размерам. Результаты измерений представляются на экране компьютера в виде таблиц, а также в виде интегральных кривых и дифференциальных гистограмм распределения частиц по размерам.
По назначению анализаторы являются лабораторными (стационарными), по уровню автоматизации - автоматизированными, по видам источника питания - с сетевым питанием.
Внешний вид анализаторов и обозначение места для размещения знака утверждения типа представлены на рисунке 1, схема пломбировки от несанкционированного доступа - на рисунке 2.
Блок пробоподготовки сухих порошкообразных
Блок пробоподготовки для жидкостного дис-
материалов Измерительный блок пергирования

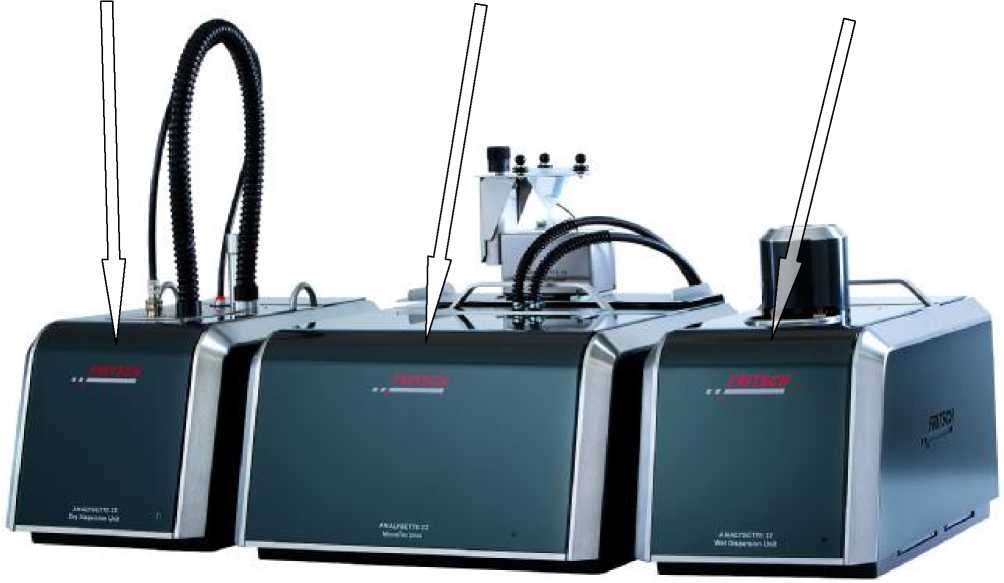

Рисунок 1 - Внешний вид анализатора, обозначение места для размещения знака утверждения типа
Места пломбировки

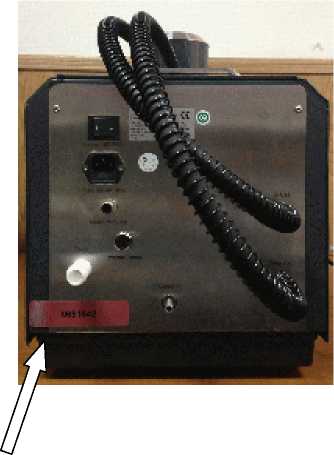

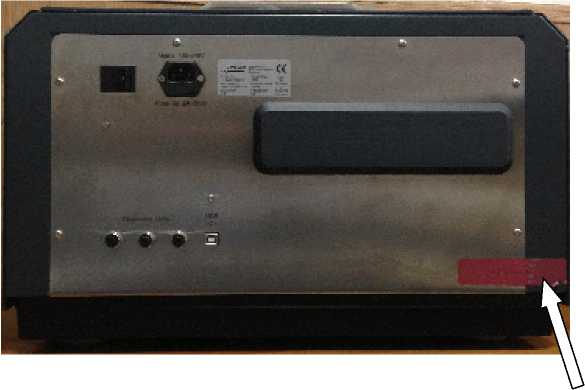

Рисунок 2 - Схема пломбировки анализатора от несанкционированного доступа
Комплектность анализаторов приведена в таблице 3. Таблица 3
|
Наименование |
Количество |
Примечание |
|
1 Анализатор размера частиц Analysette 22 МктоТес plus в составе: | ||
|
- измерительный блок |
1 | |
|
- блок пробоподготовки для жидкостного диспергирования |
1 |
Тип и количество блоков пробоподго-товки определяется заказчиком |
|
- блок пробоподготовки сухих порошкообразных материалов |
1 | |
|
- компьютер |
1 |
По требованию заказчика |
|
2 Комплект кабелей |
1 | |
|
3 Комплект приспособлений |
1 | |
|
4 Программное обеспечение |
1 | |
|
5 Руководство по эксплуатации |
1 | |
|
6 Паспорт |
1 | |
|
7 Методика поверки |
1 |
Основные метрологические и технические характеристики анализаторов приведены
в таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон измерений размера частиц, мкм: | |
|
- в жидкой среде |
от 0,08 до 1000 |
|
- порошкообразных материалов |
от 0,1 до 1000 |
|
Пределы допускаемой относительной погрешности измерений размера частиц, % |
± 10 |
|
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В |
220 ± 22 |
|
Потребляемая мощность, В •А, не более |
200 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: | |
|
- измерительного блока |
530 х 620 х 550 |
|
- блока пробоподготовки для жидкостного диспергирования |
320 х 620 х 440 |
|
- блока пробоподготовки сухих порошкообразных образцов |
360 х 650 х 370 |
|
Наименование параметра |
Значение |
|
или характеристики |
характеристики |
|
Масса, кг, не более: | |
|
- измерительного блока |
43,0 |
|
- блока пробоподготовки для жидкостного диспергирования |
30,8 |
|
- блока пробоподготовки сухих порошкообразных образцов |
25,0 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 10 до 35 |
|
- относительная влажность окружающего воздуха, % |
до 80 (без конденсации) |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
