Расширенная аналитика типа СИ
56054-13 — Газоанализаторы
Serinus 50, Serinus 51, Serinus 55
Газоанализаторы Serinus 50, Serinus 51, Serinus 55 (далее - газоанализаторы) предназначены для непрерывного автоматического определения содержания диоксида серы SO2 (Serinus 50), диоксида серы SO2 и сероводорода H2S (Serinus 51), сероводорода H2S (Serinus 55) в атмосферном воздухе, в воздухе рабочей зоны, промышленных выбросах и в технологических газовых смесях.
Производитель
ID 8765Лаборатория №9 — 009lab.ru
Испытания программного обеспечения, метрологическая и сертификационная экспертиза, сопровождение проектов в области ПО, АПК и средств измерений.
Ключевые выводы и интерпретация
- За всё время по этому типу СИ в базе отражено 767 поверок.
- Последний доступный год показал снижение активности на 79.8% к предыдущему году.
- Тип обслуживается как минимум 31 организациями; доля топ-5 организаций составляет 49.8% объёма поверок.
- Средневзвешенная цена поверки по рынку — 2505.01 руб., диапазон наблюдаемых цен: 1044–2741 руб.
- В сегменте собственников найдено 61 владельцев, а доля топ-5 владельцев по количеству экземпляров СИ составляет 60.7%.
- Средний наблюдаемый интервал между поверками по организациям — около 364 дней.
- Средний возраст парка СИ этого типа по доступным данным — 2019.7 лет.
- Карточка типа хорошо документирована: доступны основные документы и расширенное описание.
Быстрые ссылки
Динамика поверок по годам
Структура поверок
Топ организаций по общему объёму
Топ организаций в текущем году
Цена поверки vs объём спроса
Распределение цен
Ценовой бенчмарк по организациям
| Организация | Поверок за год | Цена, руб. | Кол-во СИ | Владельцев СИ | Средний возраст, лет | Наблюд. МПИ, дн. |
|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" | 41 | 2 269,00 | 1 | 50 | 2 019,0 | 364 |
| ФБУ "НИЦ ПМ - РОСТЕСТ" | 26 | 2 650,00 | 26 | 73 | 2 020,0 | 364 |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" | 16 | 2 650,00 | 26 | 73 | 2 020,0 | 364 |
| ФГБУ "УРАЛЬСКОЕ УГМС" | 15 | 2 650,00 | 13 | 73 | 2 020,0 | 364 |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" | 11 | 2 650,00 | 17 | 73 | 2 020,0 | 364 |
| ФБУ "ОМСКИЙ ЦСМ" | 7 | 2 650,00 | 8 | 73 | 2 020,0 | 364 |
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" | 6 | 2 650,00 | 7 | 73 | 2 020,0 | 364 |
| ООО «МетрЛифтСервис» | 6 | 2 269,00 | 0 | 51 | 2 019,0 | 364 |
| ФБУ "Краснодарский ЦСМ" | 5 | 2 650,00 | 5 | 74 | 2 020,0 | 364 |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" | 4 | 2 650,00 | 20 | 73 | 2 020,0 | 364 |
| ФБУ «КУЗБАССКИЙ ЦСМ» | 4 | 2 095,00 | 9 | 74 | 2 020,0 | 364 |
| ФБУ "САМАРСКИЙ ЦСМ" | 3 | 2 650,00 | 5 | 73 | 2 020,0 | 364 |
| ФБУ "ИРКУТСКИЙ ЦСМ" | 3 | 2 650,00 | 5 | 73 | 2 020,0 | 364 |
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" | 2 | 2 650,00 | 8 | 73 | 2 020,0 | 364 |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» | 2 | 2 650,00 | 3 | 74 | 2 020,0 | 364 |
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" | 1 | 2 741,00 | 1 | 51 | 2 019,0 | 364 |
| ФБУ "УРАЛТЕСТ" | 1 | 2 650,00 | 25 | 73 | 2 020,0 | 364 |
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" | 1 | 2 650,00 | 2 | 73 | 2 020,0 | 364 |
| ФГУП "ВНИИМС" | 1 | 2 269,00 | 65 | 49 | 2 019,0 | 364 |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" | 0 | 2 650,00 | 4 | 73 | 2 020,0 | 364 |
| ФБУ "РОСТЕСТ-МОСКВА" | 0 | 2 650,00 | 23 | 70 | 2 020,0 | 364 |
| ООО "ПРИБОРАВТОМАТИКА" | 0 | 2 650,00 | 1 | 73 | 2 020,0 | 364 |
| ФГУП "ВНИИФТРИ" | 0 | 2 650,00 | 9 | 73 | 2 020,0 | 364 |
| ФБУ "ЛИПЕЦКИЙ ЦСМ" | 0 | 2 650,00 | 1 | 73 | 2 020,0 | 364 |
| ФБУ "РОСТЕСТ-МОСКВА" | 0 | 2 400,00 | 0 | 51 | 2 019,0 | 364 |
Крупнейшие владельцы по количеству СИ
Структура владельцев
Топ владельцев по данному типу СИ
| Владелец | Категория | Кол-во СИ | Кол-во поверок | Активность владельца за год |
|---|---|---|---|---|
| юридическое лицо | Юрлица | 93 | 198 | 3313271 |
| ЮЛ | Юрлица | 17 | 42 | 284137 |
| Федеральное государственное бюджетное учреждение "Уральское управление по гидрометеорологии и мониторингу окружающей среды" | Юрлица | 14 | 19 | 118 |
| ФГБУ "Уральское УГМС", Челябинский ЦГМС - филиал ФГБУ "Уральское УГМС" | Юрлица | 11 | 17 | 332 |
| Челябинский ЦГМС-филиал ФГБУ "Уральское УГМС" | Юрлица | 10 | 10 | 60 |
| Липецкий ЦГМС - филиал ФГБУ "Центрально-Черноземное УГМС" | Юрлица | 9 | 25 | 35 |
| Федеральное государственное бюджетное учреждение «Уральское управление по гидрометеорологии и мониторингу окружающей среды», ИНН 6685025156 | Юрлица | 9 | 9 | 215 |
| ООО "Аналит Комплект" | Юрлица | 8 | 8 | 5 |
| Филиал ФГБУ Северное УГМС "ГМБ Череповец" | Юрлица | 7 | 25 | 72 |
| ФГБУ "Западно-Сибирское УГМС" | Юрлица | 7 | 7 | 193 |
| Федеральное государственное бюджетное учреждение «Уральское управление по гидрометеорологии и мониторингу окружающей среды» | Юрлица | 7 | 7 | 258 |
| МУНИЦИПАЛЬНОЕ КАЗЁННОЕ УЧРЕЖДЕНИЕ МУНИЦИПАЛЬНОГО ОБРАЗОВАНИЯ ГОРОД КРАСНОДАР "ЦЕНТР ОЗЕЛЕНЕНИЯ И ЭКОЛОГИИ" | Юрлица | 5 | 19 | 23 |
| ФГБУ "ИРКУТСКОЕ УГМС" | Юрлица | 4 | 18 | 1126 |
| Акционерное общество "ГАЗПРОМНЕФТЬ-ОМСКИЙ НПЗ" | Юрлица | 4 | 9 | 1315 |
| Юр. Лицо | Юрлица | 4 | 7 | 625345 |
| ЛИПЕЦКИЙ ЦГМС-ФИЛИАЛ ФГБУ "ЦЕНТРАЛЬНО-ЧЕРНОЗЕМНОЕ УГМС" | Юрлица | 4 | 6 | 9 |
| ФГБУ "Уральское УГМС" | Юрлица | 4 | 4 | 795 |
| ФГБУ "Среднесибирское УГМС" | Юрлица | 4 | 4 | 238 |
| АО "КНПЗ" | Юрлица | 3 | 13 | 7754 |
| ФГБУ "Приволжское УГМС" | Юрлица | 3 | 10 | 1229 |
| Федеральное государственное бюджетное учреждение "Приволжское управление по гидрометеорологии и мониторингу окружающей среды" | Юрлица | 3 | 6 | 531 |
| Акционерное общество "КУЙБЫШЕВСКИЙ НЕФТЕПЕРЕРАБАТЫВАЮЩИЙ ЗАВОД" | Юрлица | 3 | 4 | 636 |
| АО «Мосводоканал» | Юрлица | 2 | 2 | 263 |
| Липецкий ЦГМС-филиал ФГБУ "Центрально-черноземное УГМС ИНН4632167820 | Юрлица | 2 | 2 | 5 |
| ФГУП «Уральское УГМС» | Юрлица | 2 | 2 | 2 |
История версий
Таблица версий и UUID
| UUID | Номер в Госреестре | Дата начала версии | Дата окончания версии | Статус |
|---|---|---|---|---|
| f6053bc2-6837-6c8e-7738-dd0e8da222e3 | 56054-13 | 2024-09-12 | — | актуальная |
| eaeaba1a-40e9-93ac-44f9-e90bec167d0a | 56054-13 | 2023-03-31 | 2024-09-12 | архивная |
| 945c717d-d942-2b55-35f0-2772b467427e | 56054-13 | 2020-06-14 | 2023-03-31 | архивная |
| f6546879-86e9-420a-dab1-eac476cf3c94 | 56054-13 | 2020-05-07 | 2020-06-14 | архивная |
Внешний вид и иллюстрации
Программное обеспечение
Уровень защиты «высокий» по Р.50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
2 14 000.S19 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.14.0000 |
|
Цифровой идентификатор ПО |
- |
Нормативная информация
Знак утверждения типа
наносится на газоанализатор способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Приказ Минздравсоцразвития России от 09.09.2011 N 1034н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
Приказ Министерства природных ресурсов и экологии Российской Федерации от 07.12.2012 г № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений »
ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.
ГОСТ 17.2.4.02-81. Охрана природы. Атмосфера. Общие требования к методам определения загрязняющих веществ
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха
Техническая документация изготовителя
Поверка
ФГУП «ВНИИМС» 29.11.2019 г.
Основные средства поверки:
- государственные стандартные образцы состава газовых смесей в баллонах под давлением: ГСО 10506-2014 (10509-2014) H2S/ азот (воздух), SO2/ азот (воздух);
- генератор газовых смесей ГГС -03-03 (рег. № 62151-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
Изготовитель
Фирма «Ecotech Pty Ltd.», Австралия
Адрес: 1492 Ferntree Gully Road Knoxfield VIC 3180, Australia
ABN 32 005 752 081
Телефон: +61 1300-364-946; факс +61 1300-668-763
Заявитель
Общество с ограниченной ответственностью «Аналит Комплект»
(ООО «Аналит Комплект»)
ИНН 7702561419
Адрес: 125493, г. Москва, ул. Авангардная, д. 4, корп. 1, офис 72
Телефон/факс: +7 (495) 380-08-32, +7 (495) 761-30-46
E-mail: ak405@inbox.ru
Испытательный центр
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия газоанализаторов - флуоресцентный, основанный на способности диоксида серы излучать свет под воздействием возбуждающего УФ-излучения. Интенсивность возникающего излучения (флуоресценции) пропорциональная содержанию диоксида серы в анализируемом газе, фиксируется оптической измерительной системой и преобразуется в электрический сигнал. УФ-излучение от источника (цинковой разрядной лампы) проходит через полосовой оптический фильтр, пропускающий излучение в диапазоне от 200 до 240 нм, облучает измерительную ячейку с пробой газа, где взаимодействует с молекулами SO2, вызывая флуоресцентное излучение, которое через оптический фильтр поступает в фотоумножительный детектор и преобразуется в электрический сигнал. Сигнал детектора обрабатывается с помощью встроенного ПО, результат измерений отображается на дисплее. Результаты измерений могут быть представлены как в млн-1 (ppm), млрд.-1 (ppb), так и в пересчете в мг/м3 (мкг/м3), приведенных к температуре 0 оС, плюс 20 оС, плюс 25 оС.
Проба газа, отбираемая с помощью внешнего или внутреннего насоса, проходит через поглотитель пыли и углеводородов и поступает в измерительную ячейку. В газоанализаторах Serinus 55 и Serinus 51 при измерении содержания сероводорода проба газа проходит дополнительно через поглотительный фильтр, селективно улавливающий SO2, но пропускающий H2S (скруббер), и поступает в каталитический конвертор, где происходит окисление H2S до SO2. После этого проба поступает в измерительную ячейку.
Конструктивно газоанализаторы выполнены в едином корпусе и являются стационарными автоматическими приборами непрерывного действия.
На передней панели расположены дисплей и клавиатура для управления прибором, USB порт для переустановки программного обеспечения и копирования базы данных. Внутри корпуса установлены поглотительные фильтры, источник ультрафиолетового излучения (УФ-излучения), флуоресцентная измерительная ячейка, детектор, газовые линии, электронная схема и блок питания, а также каталитический конвертор (Serinus 55 и Serinus 51), внешний насос (встроенный насос как опция для Serinus 55 и Serinus 51).
Газоанализаторы Serinus 50, Serinus 51, Serinus 55 имеют следующие цифровые разъемы (стандартная комплектация):
-
- RS232 - 2 (стандартный и многоточечный), USB - 1 на задней панели и 1 на передней;
-
- 25 контактный разъем вход/выход;
-
- беспроводной интерфейс - Bluetooth;
-
- Ethernet (опция).
Дополнительно газоанализатор может иметь следующие аналоговые каналы (опция):
-
- выходные: от 0 до 20 мА, от 2 до 20 мА, от 4 до 20 мА;
-
- входные: от 0 до 5 В постоянного тока (до трех каналов).
Газоанализаторы выпускаются следующих моделей: Serinus 50 (одноканальный), предназначенный для измерений содержания диоксида серы SO2; Serinus 51 (двухканальный), предназначенный для измерений содержания диоксида серы SO2 и сероводорода H2S; Serinus 55 (одноканальный), предназначенный для измерений содержания сероводорода H2S.
Общий вид средства измерений представлен на рисунках 1 - 3.
Пломбирование не предусмотрено.

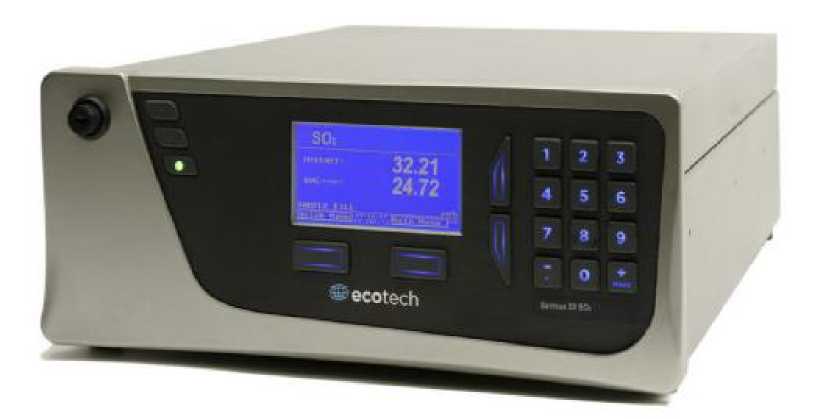

Рисунок 1 - Общий вид газоанализаторов Serinus 50

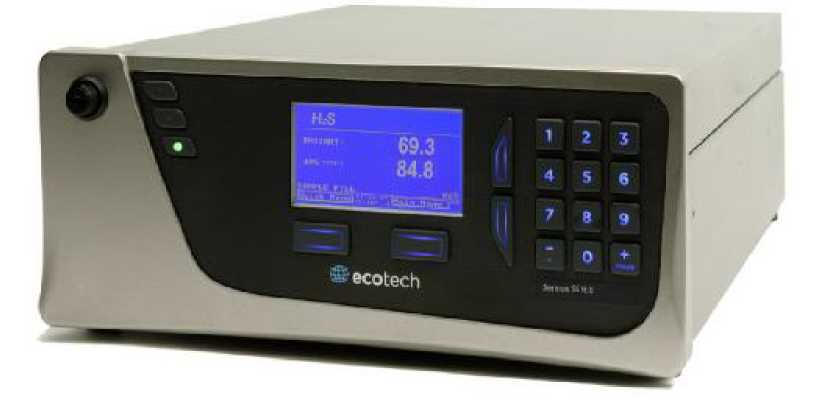

Рисунок 2 - Общий вид газоанализаторов Serinus 51
- ■ ■

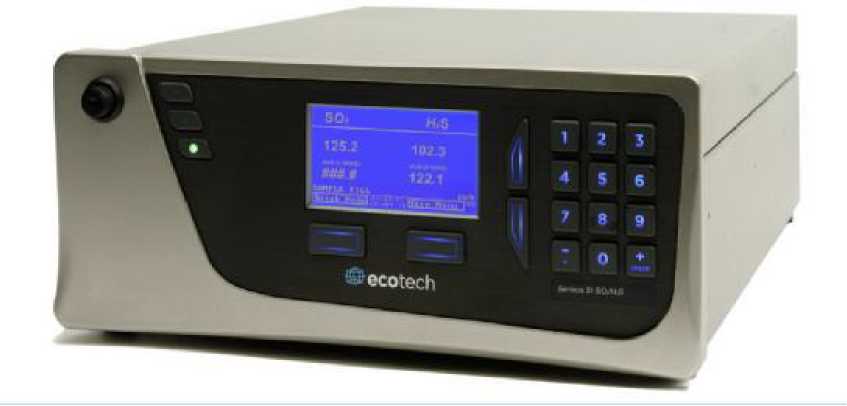

Рисунок 3 - Общий вид газоанализаторов Serinus 55
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
Serinus 50, Serinus 51 или Serinus 55 |
1 шт. |
|
Насос встроенный или внешний (опция для Serinus 50 и Serinus 55) |
по заказу | |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 56054-13 с изменением № 1 |
1 экз. |
Метрологические и основные технические газоанализаторов Serinus 50, Serinus 51, Serinus 55 приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики газоанализаторов Serinus 50, Serinus 51, Serinus 55
|
Наименование характеристики |
Значение | |
|
Диапазон измерений:
|
объемной доли, -1 млн от 0 до 20 от 0 до 2,0 |
массовой концен-трации1), мг/м3 от 0 до 53 от 0 до 2,8 |
|
Пределы допускаемой основной погрешности измерений: содержания диоксида серы SO2 в диапазоне: - от 0 до 0,020 млн-1 включ. (от 0 до 0,05 мг/м3 включ.) |
приведенной к поддиапазону, % ±20 |
относительной, % |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
- свыше 0,020 до 20 млн-1 включ. (свыше 0,05 до 53 мг/м3 включ.) |
±15 | |
|
содержания сероводорода H2S в диапазоне: - от 0 до 0,010 млн-1 включ. (от 0 до 0,014 мг/м3 включ.) |
±10 | |
|
- свыше 0,010 до 2,0 млн-1 включ. (свыше 0,014 до 2,8 мг/м3 включ.) |
±10 | |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 оС от нормальной (20±5) оС, в долях от основной погрешности |
0,3 | |
|
Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности |
0,3 | |
|
1) Пересчёт значений объемной доли, млн-1 в единицы массовой концентрации, мг/м3 для условий +20 оС и 101,3 кПа (по ГОСТ 12.1.005-88) | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления выходного сигнала (при достижении 90 % |
180 |
|
сигнала, Т0,9), с, не более | |
|
Габаритные размеры блока измерительного, мм, не более: | |
|
- ширина |
429 |
|
- высота |
175 |
|
- глубина |
638 |
|
Масса, кг, не более |
20,0 |
|
Потребляемая мощность, Вт, не более |
311 |
|
Электрическое питание | |
|
- напряжение переменного тока, В |
от 198 до 264 |
|
- частота переменного тока, Гц |
50±3 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до +40 |
|
- атмосферное давление, кПа |
от 84 до 106,8 |
|
- относительная влажность (без конденсации), % |
от 20 до 80 |
