Номер по Госреестру СИ: 56262-14
56262-14 Газоанализаторы
(Serinus 30)
Назначение средства измерений:
Газоанализаторы Serinus 30 (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли оксида углерода (СО) в атмосферном воздухе, воздухе рабочей зоны и в технологических газовых смесях.
Внешний вид.
Газоанализаторы
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 24.01.2019
Номер записи - 146533
ID в реестре СИ - 368933
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, Газоанализатор Serinus 30, без модификации, VLF-U, Serinus 30, -,
Производитель
Изготовитель - Фирма "Ecotech Pty Ltd."
Страна - АВСТРАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 143
Выдано извещений - 2
Кол-во периодических поверок - 92
Кол-во средств измерений - 44
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№2205 от 2020.12.23 О внесении изменений в описание типа на Комплексы измерительные газоаналитические контроля загазованности ат-мосферного воздуха - посты ПКЗ-А
№3406 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Стратегический и инновационный менеджмент" (ТК 100)
Наличие аналогов СИ: Газоанализаторы (Serinus 30)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Ecotech Pty Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56054-13 18.10.2029 |
Газоанализаторы, Serinus 50, Serinus 51, Serinus 55 Фирма "Ecotech Pty Ltd." (АВСТРАЛИЯ ) |
ОТ МП |
1 год |
|
56262-14 24.01.2019 |
Газоанализаторы, Serinus 30 Фирма "Ecotech Pty Ltd." (АВСТРАЛИЯ ) |
ОТ |
1 год |
|
56263-14 18.10.2029 |
Газоанализаторы, Serinus 40, Serinus 44 Фирма "Ecotech Pty Ltd." (АВСТРАЛИЯ ) |
ОТ |
1 год |
|
58818-14 22.08.2024 |
Газоанализаторы, Serinus 30/CO2 Фирма "Ecotech Pty Ltd." (АВСТРАЛИЯ ) |
ОТ |
1 год |
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Бесплатный
Кто поверяет Газоанализаторы (Serinus 30)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 14 | 3 | 6 | 0 | 5 | 0 | 5 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 9 | 1 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 5 | 0 | 5 | 1 | 5 | 0 | 5 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 37 | 0 | 26 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 29 | 3 | 26 | 0 | 28 | 3 | 25 | ||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 2 | 0 | 4 | 0 | 0 | 0 | 0 | |
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| ООО "АКВАТЕХНИК" (RA.RU.312268) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 9 | 9 | 1 | 8 | 0 | 0 | 0 | 0 |
Стоимость поверки Газоанализаторы (Serinus 30)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
1690 | 2027 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 2027 |
|
ФБУ Костромской ЦСМ Костромская область |
1364 | 2027 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1253 | 2027 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1044 | 2027 |
Программное обеспечение
Идентификационные данные программного обеспечения
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Serinus Firmware |
2_14_000.S19 |
Не ниже 2.14.0000 |
- |
- |
Газоанализаторы Serinus 30 имеют защиту программного обеспечения от преднаме-
ренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты «А» по МИ 3286-2010 (не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных).
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на газоанализатор способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации газоанализаторов Serinus 30.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к газоанализаторам Serinus 30 ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 17.2.4.02-81 Охрана природы. Атмосфера. Общие требования к методам определения загрязняющих веществ.
Техническая документация фирмы «Ecotech Pty Ltd.», Австралия.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
-
- осуществление деятельности в области охраны окружающей среды;
-
- выполнение работ по обеспечению безопасных условий и охраны труда.
Поверка
Поверкаосуществляется по документу МП 56262-14 «Инструкция. Газоанализаторы Serinus 30. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 ноября 2013 г. и входящему в комплект поставки.
Основные средства поверки:
-
- ГСО № 9744-2011
-
- генератор газовых смесей ГГС-03-03, Госреестр № 46598-11
Заявитель
ООО «Аналит Комплект»Адрес: 125493, г. Москва, ул. Авангардная, 4-1-72
Тел./факс: (495) 380-0832, 761-3046
E-mail: ak405@inbox.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Газоанализаторы Serinus 30 являются стационарными автоматическими одноканальными приборами непрерывного действия, выполненными в едином корпусе (рис. 1).
На передней панели расположены дисплей и клавиатура для управления прибором. На задней панели газоанализаторов расположены впускной и выпускной штуцеры для подключения газовых линий, разъемы для подключения внешних устройств и электрического питания.
Принцип действия газоанализаторов основан на сравнении интенсивностей инфракрасного излучения, поглощенного анализируемой пробой и образцом сравнения (недисперсионная ИК-фотометрия).
Отбор пробы производится с помощью внешнего или внутреннего насоса (по требованию заказчика).

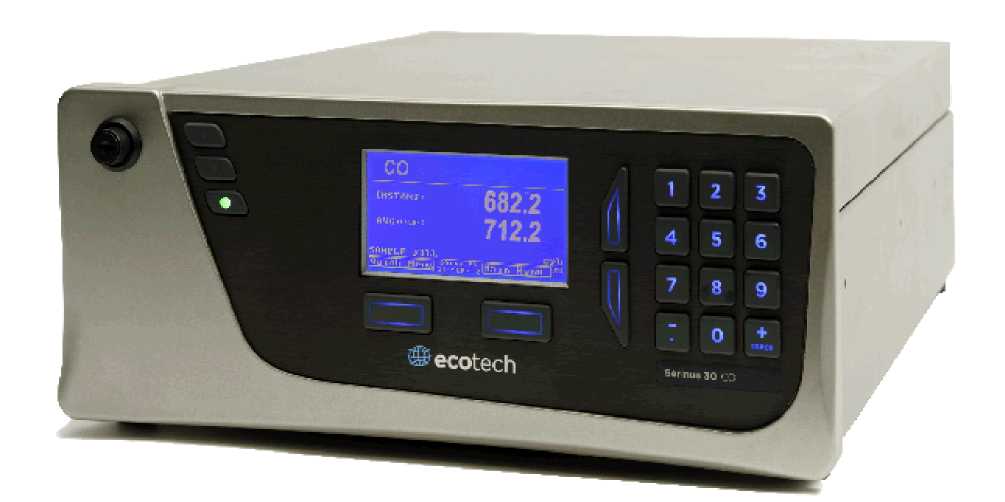

Рис. 1 Фотографии общего вида газоанализаторов Serinus 30.
Программное обеспечение газоанализаторов дает возможность проводить сбор данных, одновременную регистрацию нескольких параметров, включая мгновенные значения концентрации, калибровки и рабочих параметров, таких как давление и скорость потока. Сохраненные данные можно получить через порты RS232, Bluetooth, USB, Ethernet (опция) или на дисплее, расположенном на передней панели, что позволяет оператору выполнять диагностику или расширенный анализ данных. При помощи программного обеспечения проводится мониторинг режимных параметров газоанализаторов и непрерывная самодиагностика.
Газоанализаторы имеют три или четыре аналоговых выхода со следующими устанавливаемыми диапазонами напряжений постоянного тока: (0-20) мА, (4-20) мА. (0-5) В и опционально (0-10) В.
Диапазон измерений, объемной доли оксида углерода (СО), млн-1 Пределы допускаемой погрешности, %
-
- приведенной, в диапазоне от 0 до 5 млн -1
-
- относительной, в диапазоне от 5 до 200 млн-1
Время установления выходного сигнала (при достижении 90% сигнала, Т0,9), с, не более
Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более Масса, кг, не более Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа
от 0 до 200
± 10
± 10
120
260
429x175x638
17,8
от плюс 5 до плюс 40 от 20 до 95 101,3 ± 10
электрическое питание: напряжение переменного тока, В частота переменного тока, Гц
от 198 до 264
50 ± 3.
