Номер по Госреестру СИ: 58818-14
58818-14 Газоанализаторы
(Serinus 30/CO2)
Назначение средства измерений:
Газоанализаторы Serinus 30/CO2 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли оксида углерода (СО) и диоксида углерода (СО2) в атмосферном воздухе, воздухе рабочей зоны и в технологических газовых смесях.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 22.08.2024
Номер записи -
ID в реестре СИ - 371919
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации,
Производитель
Изготовитель - Фирма "Ecotech Pty Ltd."
Страна - АВСТРАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1683 от 2014.10.23 Об утверждении типов средств измерений (ГР 58814-14 - 58865-14)
№2765 от 2022.11.02 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Дорожное хозяйство" (ТК 418)
Наличие аналогов СИ: Газоанализаторы (Serinus 30/CO2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Ecotech Pty Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56054-13 18.10.2023 |
Газоанализаторы, Serinus 50, Serinus 51, Serinus 55 Фирма "Ecotech Pty Ltd." (АВСТРАЛИЯ ) |
ОТ МП |
1 год |
|
56262-14 24.01.2019 |
Газоанализаторы, Serinus 30 Фирма "Ecotech Pty Ltd." (АВСТРАЛИЯ ) |
ОТ |
1 год |
|
56263-14 18.10.2023 |
Газоанализаторы, Serinus 40, Serinus 44 Фирма "Ecotech Pty Ltd." (АВСТРАЛИЯ ) |
ОТ |
1 год |
|
58818-14 22.08.2024 |
Газоанализаторы, Serinus 30/CO2 Фирма "Ecotech Pty Ltd." (АВСТРАЛИЯ ) |
ОТ |
1 год |
Кто поверяет Газоанализаторы (Serinus 30/CO2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 6 | 1 | 3 | 3 | 0 | 6 | 3 | 3 | |
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Газоанализаторы (Serinus 30/CO2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
1579 | 1942 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 1942 |
|
ФБУ Костромской ЦСМ Костромская область |
1364 | 1942 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1253 | 1942 |
|
ФБУ Магаданский ЦСМ Магаданская область |
3055 | 1942 |
Программное обеспечение
Идентификационные данные программного обеспечения
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Serinus Firmware |
2_14_000.S19 |
Не ниже 2.14.0000 |
- |
- |
Газоанализаторы Serinus 30/СО2 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты «А» по МИ 3286-2010 (не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных).
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на газоанализатор способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации газоанализаторов Serinus 30/СО2.Нормативные и технические документы
Нормативные документы, устанавливающие требования к газоанализаторам Serinus 30/СО2ГОСТ 8.578-2008 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.
ГОСТ 17.2.4.02-81. Охрана природы. Атмосфера. Общие требования к методам определения загрязняющих веществ
Техническая документация фирмы «Ecotech Pty Ltd.», Австралия.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- осуществление деятельности в области охраны окружающей среды;
- выполнение работ по обеспечению безопасных условий и охраны труда .
Поверка
Поверкаосуществляется по документу МП 58818-14 «Инструкция. Газоанализаторы Serinus 30/СО2. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 августа 2014 г. и входящему в комплект поставки.
Основные средства поверки:
-
- ГСО-ПГС № 9744-2011;
-
- ГСО-ПГС № 9786-2011;
-
- ГСО-ПГС № 9741-2011
-
- генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ.
Заявитель
ООО «Аналит Комплект»Адрес: 125493, г. Москва, ул. Авангардная, 4-1-72
Тел./факс: (495) 380-0832, 761-3046
E-mail: ak405@inbox.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Газоанализаторы Serinus 30/СО2 являются стационарными автоматическими двухканальными приборами непрерывного действия, выполненными на базе газоанализаторов Serinus 30 (№ 56262-14 в Федеральном информационном фонде средств измерений) (рис. 1) в комплекте с внешними датчиками диоксида углерода (рис. 2)
На передней панели газоанализатора расположены дисплей и клавиатура для управления прибором. На задней панели расположены впускной и выпускной штуцеры для подключения газовых линий, разъемы для подключения внешних устройств и электрического питания. Внешний датчик подключен через аналоговый вход газоанализатора.
Принципы действия газоанализатора и внешнего датчика СО2 основаны на сравнении интенсивностей инфракрасного излучения, поглощенного анализируемой пробой и образцом сравнения (недисперсионная ИК-фотометрия). Внешний датчик имеет настраиваемый диапазона измерений объемной доли СО2 (от 0 до 2000 млн-1 или от 0 до 10000 млн-1).
Отбор пробы производится с помощью внешнего или внутреннего насоса (по требованию заказчика). Внешний датчик может быть подключен как в пробоотборную линию между зондом и газоанализатором, так и автономно, с отдельным насосом и газовой схемой.

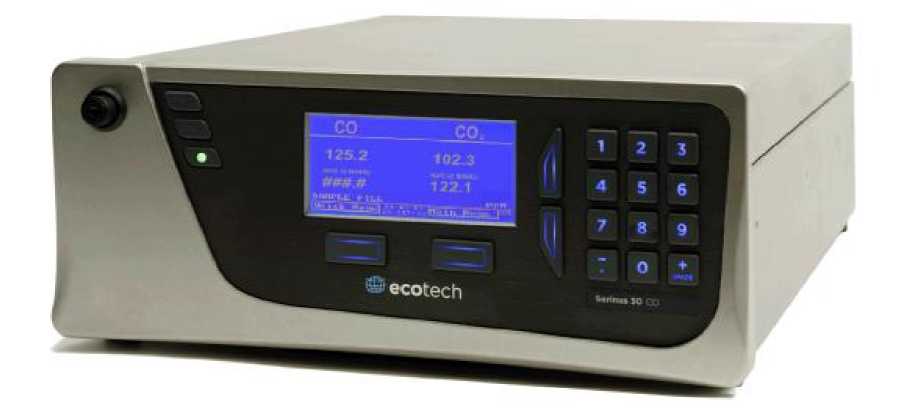

Рис. 1 Фотография общего вида газоанализаторов Serinus 30/СО2.

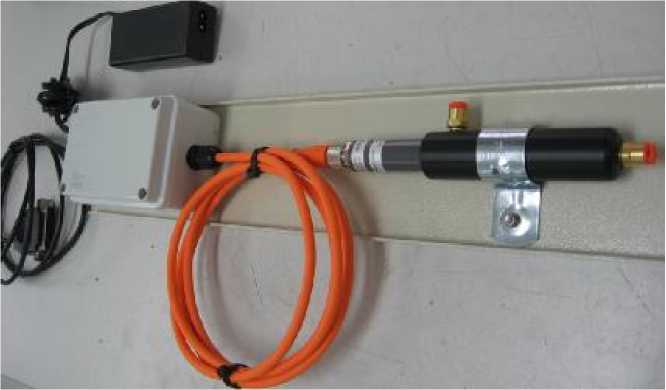

Рис. 2 Фотография общего вида внешнего датчика газоанализаторов Serinus 30/СО2.
Программное обеспечение газоанализаторов дает возможность проводить сбор данных, одновременную регистрацию нескольких параметров, включая мгновенные значения концентрации, калибровки и рабочих параметров, таких как давление и скорость потока. Сохраненные данные можно получить через порты RS232, Bluetooth, USB, Ethernet (опция) или на дисплее, расположенном на передней панели, что позволяет оператору выполнять диагностику или расширенный анализ данных. При помощи программного обеспечения проводится мониторинг режимных параметров газоанализаторов и непрерывная самодиагностика.
Газоанализаторы имеют три или четыре аналоговых выхода со следующими устанавливаемыми диапазонами напряжений постоянного тока: (0-20) мА, (4-20) мА. (0-5) В и опционально (0-10) В.
Диапазоны измерений газоанализаторов и пределы допускаемой погрешности приве-
Время установления выходного сигнала (при достижении 90 % сигнала, Т0,9), с, не более
Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более
-
- газоанализатора
-
- внешнего датчика (без кабеля) Масса, кг, не более Рабочие условия эксплуатации:
температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа
120
260
429x175x638
155x18,5 (диаметр) 18,0
от плюс 5 до плюс 40 от 20 до 95 101,3 ± 10
дены в таблице 2.
Таблица 2
|
Анализируемый компонент |
Диапазон измерений объемной доли, млн-1 |
Пределы допускаемой погрешности,% | |
|
Приведенной |
Относительной | ||
|
СО |
От 0 до 5 вкл. |
± 10 | |
|
Св. 5 до 200 |
± 10 | ||
|
СО2 |
От 0 до 2000 |
± 3,5 | |
|
От 0 до 10000 |
± 3,5 | ||
электрическое питание: напряжение переменного тока, В частота переменного тока, Гц
от 198 до 264
50 ± 3.
