Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием взвешиваемого транспортного средства в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.

Конструктивно весы состоят из грузоприемного устройства и электронного весоизмерительного устройства.

Грузоприемное устройство (далее — ГПУ) состоит из одной или нескольких (до восьми) сборных секций, представляющих собой металлическую или бетонную платформу. Каждая секция опирается на аналоговые или цифровые тензорезисторные весоизмерительные датчики (далее — датчики). При этом секции могут соединяться через общие точки опор (датчики), так и иметь независимые опоры. Секции устанавливаются на железобетонный фундамент или на специальную металлическую раму (бесфундаментные).

Сигнальные кабели датчиков в зависимости от исполнения весов подключены к электронному весоизмерительному устройству напрямую или через соединительную коробку.

При использовании в весах цифровых датчиков электронные весоизмерительные устройства представляют собой терминал (Т.2.2.5 ГОСТ OIML R 76), а при использовании в весах аналоговых датчиков электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76).

Индикаторы, используемые в составе весов:

• - приборы весоизмерительные CI, модификации CI-200A, CI-5010A, CI-5200A, CI 6000A, изготавливаемые фирмой «CAS Corporation Ltd», Республика Корея (рег. № 5096812);

• - приборы весоизмерительные FT, модификации FT-11, FT-111, изготавливаемые фирмой «Flintec GmbH», Германия (рег. № 58487-14);

• - приборы весоизмерительные WE, модификация WE2110, изготавливаемые фирмой «Hottinger Baldwin Messtechnik GmbH», Германия (рег. № 61808-15);

• - приборы весоизмерительные WTX110, модификация WTX110-A, изготавливаемые фирмой «Hottinger Baldwin Messtechnik GmbH», Германия;

• - приборы весоизмерительные ТИТАН, модификация ТИТАН Н, изготовляемые фирмой ООО «ЗЕМИК», г. Ростов-на-Дону (рег. № 72048-18).

Аналоговые датчики, используемые в составе весов совместно с любым из индикаторов:

• - датчики весоизмерительные тензорезисторные WBK, изготавливаемые фирмой «CAS Corporation Ltd», Республика Корея (рег. № 56685-14);

• - датчики весоизмерительные сжатия RC3, изготавливаемые фирмой «Flintec GmbH», Германия (рег. № 50843-12);

• - датчики весоизмерительные тензорезисторные С, модификация C16A, изготавливаемые фирмой «Hottinger Baldwin Messtechnik GmbH», Германия (рег. № 67871-17);

• - датчики весоизмерительные тензорезисторные ZS, изготавливаемые фирмы «Keli SENSING TECHNOLOGY (NINGBO) CO., Ltd.», Китай (рег. № 75819-19);

• - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации BM14G, HM14H1, изготавливаемые фирмой «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР (рег. № 55371-19).

Терминалы и цифровые датчики, используемые в составе весов совместно:

• - терминалы весоизмерительные CI, NT, модификации CI-201D или NT-580D, или CI600D (рег. № 54472-13), и датчики весоизмерительные тензорезисторные WBK-D (рег. № 54471-13), изготавливаемые фирмой «CAS Corporation Ltd», Республика Корея;

-приборы весоизмерительные FT, модификации FT-11D, FT-111D (рег. № 58487-14), и датчики весоизмерительные цифровые сжатия RC3D (рег. № 50843-12), изготавливаемые фирмой «Flintec GmbH», Германия;

• - приборы весоизмерительные DIS2116 (рег. № 61809-15) или WTX110-D и датчики весоизмерительные тензорезисторные С, модификация C16i (рег. № 67871-17), изготавливаемые фирмой «Hottinger Baldwin Messtechnik GmbH», Германия;

• - приборы весоизмерительные ТИТАН, модификация ТИТАН 3Ц (рег. № 72048-18), изготавливаемые фирмой ООО «ЗЕМИК», г. Ростов-на-Дону и датчики весоизмерительные тен-зорезисторные Digital Load Cell, модификации DBM14G, DHM14H1 (рег. № 55634-19) фирмы «Zhonghang Electronic Measuring Instrument Co., LTD» (ZEMIC), Китай.

Весы могут быть одно- и двухинтервальные.

Общий вид ГПУ весов представлен на рисунке 1, общий вид электронных весоизмерительных устройств представлен на рисунке 2,3.

Рисунок 1 — Общий вид ГПУ весов (одна секция)

CI-200A

CI-5010A

Рисунок 2 — Общий вид электронных весоизмерительных устройств

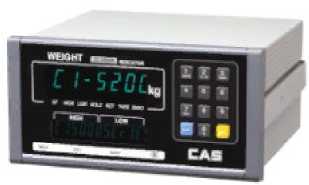

CI-5200A

CI-6000A

FT-111

WE2110

FT-11

ТИТАН Н

WTX110-A

ТИТАН Н

ТИТАН Н

CI-600D

NT-580D

FT-11D

WTX110-D

FT-111D

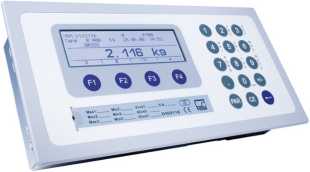

DIS2116

Рисунок 3 — Общий вид электронных весоизмерительных устройств

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76):

• - устройство первоначальной установки нуля (T.2.7.2.4);

• - устройство слежения за нулем (T.2.7.3);

• - полуавтоматическое устройство установки нуля (T.2.7.2.2);

• - устройство уравновешивания тары: устройство компенсации массы тары для устройств WE2110, устройство выборки массы тары - для других устройств (T.2.7.4.1);

• - процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

• - устройство индикации отклонения от нуля — при использовании устройств весоизмерительных CI, терминалов весоизмерительных CI, NT (4.5.5);

• - показывающее устройство с расширением — при использовании электронных весоизмерительных устройств FT-11(D), DIS2116 (Т.2.6).

Модификации весов имеют обозначения вида ВАЛ Мах I./\(Д/М;И)-Е\. где:

Мах — максимальная нагрузка, т (30; 40; 60; 80; 100, 120, 150, 30/40, 30/60, 60/80, 60/100); I — длина платформы, м (от 4,0 до 30,0);

N - количество грузоприемных платформ;

M - количество датчиков весоизмерительных;

E\ (может отсутствовать) — взрывозащищенное исполнение;

Д - обозначение типа весоизмерительных датчиков:

1С - датчики весоизмерительные тензорезисторные WBK фирмы «CAS Corporation Itd.», Республика Корея;

2С - датчики весоизмерительные тензорезисторные WBK-D фирмы «CAS Corporation Itd.», Республика Корея;

1F - датчики весоизмерительные сжатия RC3 фирмы «Flintec GmbH», Германия;

2F - датчики весоизмерительные цифровые сжатия RC3D фирмы «Flintec GmbH», Германия;

1H - датчики весоизмерительные тензорезисторные С16А фирмы «Hottinger Baldwin Messtech-nik GmbH», Германия;

2H - датчики весоизмерительные тензорезисторные C16i фирмы «Hottinger Baldwin Messtechnik GmbH», Германия;

1K - датчики весоизмерительные тензорезисторные ZS, фирмы «Keli SENSING TECHNOIOGY (NINGBO) CO., Itd.», Китай;

1Z - датчики весоизмерительные тензорезисторные BM14G фирмы «Zhonghang Electronic Measuring Instruments Co., ITD (ZEMIC)», КНР;

2Z - датчики весоизмерительные тензорезисторные HM14H1 фирмы «Zhonghang Electronic Measuring Instruments Co., ITD (ZEMIC)», КНР;

3Z - датчики весоизмерительные тензорезисторные DBM14G фирмы «Zhonghang Electronic Measuring Instruments Co., ITD (ZEMIC)», КНР;

4Z - датчики весоизмерительные тензорезисторные DHM14H1 фирмы «Zhonghang Electronic Measuring Instruments Co., ITD (ZEMIC)», КНР.

И - обозначение типа электронного весоизмерительного устройства:

• 1 - индикаторы весоизмерительные CI-200A фирмы «CAS Corporation», Республика Корея;

• 2 - индикаторы весоизмерительные CI-5010A фирмы «CAS Corporation», Республика Корея;

• 3 - индикаторы весоизмерительные CI-5200A фирмы «CAS Corporation», Республика Корея;

• 4 - индикаторы весоизмерительные CI-6000A фирмы «CAS Corporation», Республика Корея;

• 5 - терминалы весоизмерительные CI-201D фирмы «CAS Corporation», Республика Корея;

• 6 - терминалы весоизмерительные NT-580D фирмы «CAS Corporation», Республика Корея;

• 7 - терминалы весоизмерительные CI-600D фирмы «CAS Corporation», Республика Корея;

• 8 - приборы весоизмерительные FT11 фирмы «Flintec GmbH», Германия;

• 9 - приборы весоизмерительные FT11D фирмы «Flintec GmbH», Германия;

• 10 - приборы весоизмерительные FT-111 фирмы «Flintec GmbH», Германия;

11- приборы весоизмерительные FT-111D фирмы «Flintec GmbH», Германия;

• 12 - приборы весоизмерительные WE2110 фирмы «Hottinger Baldwin Messtechnik GmbH», Германия;

• 13 - приборы весоизмерительные DIS2116 фирмы «Hottinger Baldwin Messtechnik GmbH», Германия;

• 14 - приборы весоизмерительные WTX-110, фирмы «Hottinger Baldwin Messtechnik GmbH», Германия;

• 15 - приборы весоизмерительные Титан Н фирмы ООО «ЗЕМИК», г. Ростов-на-Дону;

• 16 - приборы весоизмерительные ТИТАН 3Ц фирмы ООО «ЗЕМИК», г. Ростов-на-Дону.

Индикаторы CI-200A, CI-5010A, CI-5200A, CI-6000A; терминалы CI-201D, NT-580D, CI-600D; приборы FT 11, FT11D, FT 111, FT 111D, WE2110, WTX 110, ТИТАН Н, ТИТАН 3Ц имеют последовательные интерфейсы RS232, RS422/485 для подключения весов к персональному компьютеру, принтеру. Приборы FT 11, FT11D, FT 111, FT 111D, WTX 110 могут иметь интерфейсы передачи данных Ethernet TCP/IP, Modbus TCP, Modbus RTU.

Маркировка весов производится заводским способом на металлическом шильде, закрепленном на боковой поверхности грузоприемного устройства, на котором нанесено:

• - наименование или товарный знак предприятия-изготовителя;

• - обозначение весов;

• - знак утверждения типа;

• - класс точности весов;

• - заводской номер весов;

• - максимальная нагрузка (Max, Мах1/Мах2);

• - минимальная нагрузка (Min);

• - поверочный интервал (е, е1/е2);

• - обозначение ТУ;

• - год выпуска весов;

• - номер версии программного обеспечения.

После поверки индикаторы пломбируются пломбой или разрушаемой наклейкой, закрывающей доступ внутрь корпуса (рисунок 4, 5).

Знак поверки в виде клейма наносится на заднюю панель индикатора на пломбу или разрушаемую наклейку (рисунок 4, 5).

CI-200A, CI-201D

CI-5010A, CI-5200A, CI-600D

CI-6000A, NT-580D

ТИТАН Н

ТИТАН 3Ц

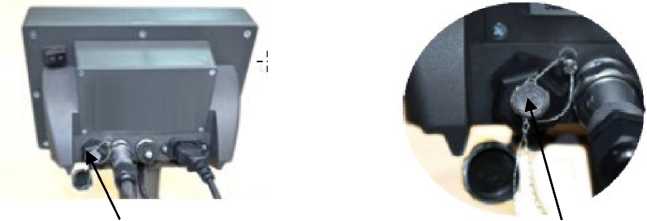

Рисунок - 4 Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма на пломбу

FT-11, FT-11D, FT-111, FT-111D

WTX110

WE2110

DIS2116

Рисунок 5 — Схема пломбировки от несанкционированного доступа с помощью разрушаемой наклейки и нанесения оттиска клейма

Таблица 7 - Комплектность весов

Таблица 3 — Метрологические характеристики

Таблица 4 — Метрологические характеристики

Продолжение таблицы 4

Таблица 5 - Метрологические характеристики

* Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов до-

пускаемых погрешностей при поверке.

Таблица 6 - Основные технические характеристики
