Номер по Госреестру СИ: 55311-13
55311-13 Миллиомметры
(EXTECH мод. 380462, 380562, 380580, UM200)
Назначение средства измерений:
Миллиомметры EXTECH модификаций 380462, 380562, 380580, UM200 предназначены для измерения электрического сопротивления постоянному току в индуктивных и безиндуктивных цепях.
Внешний вид.
Миллиомметры
Рисунок № 1
Внешний вид.
Миллиомметры
Рисунок № 2
Внешний вид.
Миллиомметры
Рисунок № 3
Внешний вид.
Миллиомметры
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.10.2018
Номер записи - 145470
ID в реестре СИ - 367870
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, мод. 380580, мод. 380462, UM200, UM-200, Rosemount, EXTECH мод. 380462, 380562, 380580, UM200, EXTECH мод. 380462, EXTECH 380580, EXTECH 380562, 380562, 380462,
Производитель
Изготовитель - Фирма "Extech Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок - 39
Выдано извещений - 0
Кол-во периодических поверок - 26
Кол-во средств измерений - 17
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 2487 дн.
Приказы РСТ, где упоминается данный тип СИ
№3423 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Нефтяная и газовая промышленность" (ТК 023)
Наличие аналогов СИ: Миллиомметры (EXTECH мод. 380462, 380562, 380580, UM200)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
55311-13 Миллиомметры (EXTECH мод. 380462, 380562, 380580, UM200) Фирма "Extech Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
72766-18 Миллиомметры (МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток) ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
Все средства измерений ООО "СКБ электротехнического приборостроения"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50860-12 17.08.2017 |
Осциллографы-мультиметры цифровые, EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200 Фирма "Extech Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
55311-13 28.10.2018 |
Миллиомметры, EXTECH мод. 380462, 380562, 380580, UM200 Фирма "Extech Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
57437-14 26.05.2019 |
Измерители напряженности электромагнитного поля, Extech серии 4808XX (мод. 480823, 480826, 480836, 480846) Фирма "Extech Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Миллиомметры (МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "КНПЗ" (RA.RU.310599) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "КОНЦЕРН "СОЗВЕЗДИЕ" (RA.RU.311789) | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 4 | 1 | 0 | 4 | 0 | 3 | 0 | 3 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ «Алтайский ЦСМ» (RA.RU.311486) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ в г. Череповце Вологодской области" (RA.RU.311504) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО"НПП"РАДИОСВЯЗЬ" (RA.RU.311415) | 2 | 0 | 1 | 0 | 2 | 0 | 1 | |||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Миллиомметры (МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
2198 | 3615 |
|
ФБУ Воронежский ЦСМ Воронежская область |
1733 | 3615 |
|
ФБУ Коми ЦСМ Республика Коми |
3900 | 3615 |
|
ФБУ Ростовский ЦСМ Ростовская область |
3420 | 3615 |
|
Таганрогский филиал ФБУ «Ростовский ЦСМ» Ростовская область |
3420 | 3615 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к миллиомметрам EXTECH модификаций 380462, 380562, 380580, UM200
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
-
4. Техническая документация фирмы «Extech Instruments Corporation», США.
Поверка
Поверкаосуществляется по документу МП 55311-13 «Миллиомметры EXTECH модификаций 380462, 380562, 380580, UM200. Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2013 г.
Средства поверки: катушки электрического сопротивления Р310 (кл. т. 0,01), Р321 (кл. т. 0,01), Р331 (кл. т. 0,01).
Изготовитель
Фирма «Extech Instruments Corporation», США.Адрес: 285 Bear Hill Road, Waltham, MA 02451-1064, USA.
Тел.: 1-781-890-7440 Факс: 1-781-890-7864.
Web-сайт: http://www.extech.com
Заявитель
ООО «СертСЕ», г. Москва.Адрес: 125315, г. Москва, ул. Часовая, 24, стр. 2, оф. 301.
Тел.: 8 (495) 651-85-90
Web-сайт: http://www.certce.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия миллиомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на жидкокристаллическом дисплее. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.
Измерения производятся по 4-проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников.
Результаты измерений могут быть сохранены во внутренней памяти прибора и переданы на компьютер (только модификация UM200). Для связи с внешним персональным компьютером используется интерфейс USB.
Основные узлы миллиомметров: стабилизированный источник постоянного испытательного тока, устройство точного измерения напряжения постоянного тока, микропроцессор, ЖК-дисплей, органы управления (кнопки, переключатели), источник питания.
Приборы выпускаются в виде четырех модификаций, отличающихся значением выходного тока, метрологическими характеристиками, сервисными функциями (режимами), конструкцией.
Модификации 380462 и 380580 предназначены для работы в полевых условиях. Модификация 380580 имеет влагонепроницаемый противоударный корпус, закрываемый крышкой.
Модификация 380562 выполнена в корпусе настольного исполнения и имеет функции автоматической установки нуля, компаратора сопротивлений со световой и звуковой сигнализациями.
Модификация UM200 имеет ручной и автоматический выбор пределов измерений, функции компаратора сопротивлений со звуковой сигнализацией, измерения сопротивления в индуктивных электрических цепях, длины кабеля, запоминания результатов измерений (до 3000).
Конструктивно приборы размещены в переносных корпусах из пластика. Все органы управления и индикации размещены на лицевых панелях. Разъемы и гнезда для подключения измерительных кабелей, кабелей питания и т.д. размещены на боковых или лицевых панелях. Отсеки для размещения батарей питания размещены на тыльной стороне корпуса.
Питание микроомметров осуществляется как от сети переменного тока (модификации 380462, 380562), так и от аккумуляторных батарей (модификации 380580, UM200). Для сохранения заряда батарей приборы оснащены функцией автовыключения при бездействии.
Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.

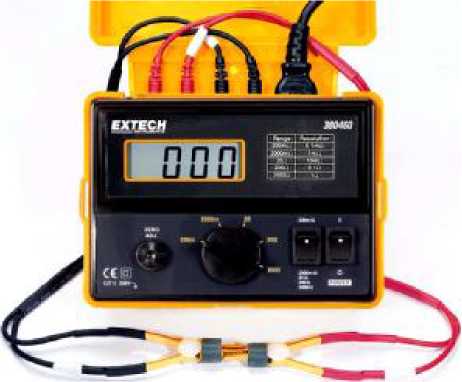

Миллиомметр EXTECH модификации 380462

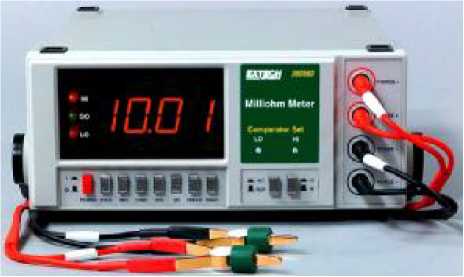

Миллиомметр EXTECH модификации 380562

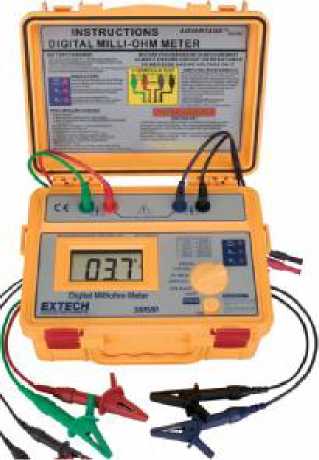

Миллиомметр EXTECH модификации 380580

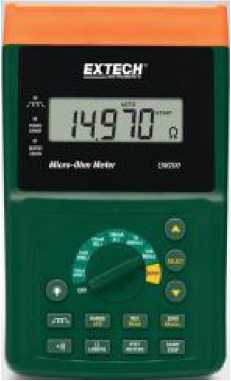

Миллиомметр EXTECH модификации UM200
Таблица 7 - Комплектность миллиомметров EXTECH модификаций 380462, 380562
|
Наименование |
Количество |
Примечание |
|
Кабель измерительный |
1 шт. |
4-х проводный с двумя зажимами типа «крокодил» |
|
Кабель питания |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
1 экз. |
|
Наименование |
Количество |
Примечание |
|
Кабель измерительный |
1 шт. |
4-х проводный с двумя зажимами типа «крокодил» |
|
Кабель измерительный |
1 шт. |
4-х проводный с четырьмя зажимами типа «крокодил» |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
1 экз. |
Таблица 9 - Комплектность миллиомметров EXTECH модификации UM200
|
Наименование |
Количество |
Примечание |
|
Кабель измерительный |
1 шт. |
4-х проводный с двумя зажимами типа «крокодил» |
|
Аккумуляторная батарея |
1 шт. | |
|
Зарядное устройство |
1 шт. | |
|
Кабель интерфейса USB |
1 шт. | |
|
CD-диск с ПО |
1 шт. | |
|
Сумка для переноски |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
1 экз. |
Таблица 1 - Метрологические характеристики миллиомметров EXTECH модификации 380462
|
Измерительный ток |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
0,1 А |
200 мОм |
0,1 мОм |
± (0,0075Rизм. + 4 е.м.р.) |
|
10 мА |
2 Ом |
0,001 Ом |
± (0,0075Rизм. + 2 е.м.р.) |
|
10 мА |
20 Ом |
0,01 Ом | |
|
1 мА |
200 Ом |
0,1 Ом | |
|
1 мА |
2000 Ом |
1 Ом |
|
Измерительный ток |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
1 А |
20 мОм |
0,01 мОм |
± (0,002Rизм. + 6 е.м.р.) |
|
1 А |
200 мОм |
0,1 мОм |
± (0,002Rизм. + 4 е.м.р.) |
|
0,1 А |
2 Ом |
0,001 Ом | |
|
10 мА |
20 Ом |
0,01 Ом | |
|
1 мА |
200 Ом |
0,1 Ом | |
|
0,1 мА |
2 кОм |
0,001 кОм | |
|
10 мкА |
20 кОм |
0,01 кОм |
где Rизм. - измеренное значение сопротивления;
е.м.р - единица младшего разряда.
Таблица 3 - Метрологические характеристики миллиомметров EXTECH модификации 380580
|
Измерительный ток |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
0,1 А |
200 мОм |
0,1 мОм |
± (0,005Rизм. + 2 е.м.р.) |
|
0,1 А |
2 Ом |
0,001 Ом | |
|
10 мА |
20 Ом |
0,01 Ом | |
|
10 мА |
200 Ом |
0,1 Ом | |
|
1 мА |
2000 Ом |
1 Ом |
где Rизм. - измеренное значение сопротивления;
е.м.р - единица младшего разряда.
Таблица 4 - Метрологические характеристики миллиомметров EXTECH модификации UM200 в режиме ручного выбора предела измерений
|
Измерительный ток |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
10 А |
От 0,400 до 4,000 мОм |
0,001 мОм |
± (0,0025Rизм. + 25 е.м.р.) |
|
От 1,500 до 16,000 мОм | |||
|
От 5,000 до 60,000 мОм | |||
|
1 А |
От 4,00 до 40,00 мОм |
0,01 мОм | |
|
От 15,00 до 160,00 мОм | |||
|
От 50,00 до 600,00 мОм | |||
|
0,1 А |
От 0,0400 до 0,4000 Ом |
0,0001 Ом | |
|
От 0,1500 до 1,6000 Ом | |||
|
От 0,5000 до 6,0000 Ом | |||
|
10 мА |
От 0,400 до 4,000 Ом |
0,001 Ом | |
|
От 1,500 до 16,000 Ом | |||
|
От 5,000 до 60,000 Ом | |||
|
1 мА |
От 4,00 до 40,00 Ом |
0,01 Ом | |
|
От 15,00 до 160,00 Ом | |||
|
От 50,00 до 600,00 Ом | |||
|
0,1 мА |
От 0,0400 до 0,4000 кОм |
0,0001 кОм |
± (0,0075Rизм. + 30 е.м.р.) |
|
От 0,1500 до 1,6000 кОм | |||
|
От 0,5000 до 6,0000 кОм |
режиме автоматического выбора предела измерений
|
Измерительный ток |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
10 А |
От 0,400 до 60,000 мОм |
0,001 мОм |
± (0,0025Rизм. + 25 е.м.р.) |
|
1 А |
От 4,00 до 600,00 мОм |
0,01 мОм | |
|
0,1 А |
От 0,0400 до 6,0000 Ом |
0,0001 Ом | |
|
10 мА |
От 0,400 до 60,000 Ом |
0,001 Ом | |
|
1 мА |
От 4,00 до 600,00 Ом |
0,01 Ом | |
|
0,1 мА |
От 0,0400 до 6,0000 кОм |
0,0001 кОм |
± (0,0075Rизм. + 30 е.м.р.) |
где Rизм. - измеренное значение сопротивления;
е.м.р - единица младшего разряда.
Таблица 6 - Технические характеристики миллиомметров EXTECH модификаций 380462,
380562, 380580, UM200
|
Характеристика |
Значение для модификации | |||
|
380462 |
380562 |
380580 |
UM200 | |
|
Напряжение питания, В |
220 В ± 15 %, 50/60 Гц |
220 В ± 15 %, 50/60 Гц |
Восемь гальванических элементов размера АА напряжением 1,5 В |
Литийполимерная аккумуляторная батарея напряжением 11,1 В, емкостью 3,4 А-ч |
|
Г абаритные размеры, мм, (длина х ширина*высота) |
160x120x85 |
280x210x90 |
250x190x110 |
257x155x57 |
|
Масса, кг |
0,6 |
2,2 |
1,5 |
1,16 |
|
Рабочие условия применения:
|
от 0 до + 50 до 80 |
от 0 до + 50 до 80 |
от - 15 до + 55 до 80 |
от 0 до + 50 до 85 |
