Номер по Госреестру СИ: 50860-12
50860-12 Осциллографы-мультиметры цифровые
(EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200)

Назначение средства измерений:
Осциллографы-мультиметры цифровые EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200 (далее - осциллографы) предназначены для: - исследования формы и измерения амплитудных и временных параметров электрических сигналов; - измерения напряжения постоянного и переменного тока; - измерения силы постоянного и переменного тока; - измерения электрического сопротивления; - измерения электрической емкости; - определения целостности цепи и проверки диодов.

Цифровой ресурс Ростеста

SOFT.Rostest — программные и цифровые решения

Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

ПО и цифровые сервисыsoft.rostest.ru
Открыть ресурс
Полезные ресурсы
Аналитический паспорт типа средства измерений

50860-12 — Осциллографы-мультиметры цифровые

EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200

Фирма "Extech Instruments Corporation" СОЕДИНЕННЫЕ ШТАТЫ МПИ: 2 года Действует
31
организаций
14
владельцев
1
версий
100
Всего поверок
по агрегатам с 2010 года
2
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
31
Организаций-поверителей
эффективное число: 16.8
14
Владельцев СИ
эффективное число: 4.5
37
Экземпляров СИ
по агрегатам владельцев / организаций
64%
Периодические поверки
первичные: 0%
3%
Непригодность
3 извещений
60%
Поверки юрлиц
доля в общем объёме
8 519 ₽
Средневзвешенная цена
медиана: 8 536 ₽
100%
Покрытие ценами
расчётный известный объём: 106 050 ₽
2 014,0 лет
Средний возраст парка
взвешено по годовому объёму
2 989 дн.
Наблюдаемый МПИ
по фактическим интервалам
594
Концентрация поверителей
HHI; доля топ-5: 43%
2 213
Концентрация владельцев
HHI; доля топ-5: 75.7%
17
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
3
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден

Автоматические аналитические выводы

  • За весь доступный период по типу отражено 100 поверок; пик пришёлся на 2023 год (16).
  • Последний завершённый год показал рост на 71.4% (2025 к 2024).
  • Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
  • Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 17.7%.
  • Рынок представлен 31 организациями; концентрация низкая (HHI 594), доля топ-5 — 43%.
  • В базе найдено 14 владельцев и 37 экземпляров СИ; доля пяти крупнейших владельцев — 75.7%.
  • Средневзвешенная цена поверки — 8 519 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 106 050 руб.
  • Доля извещений о непригодности составляет 3% от всех поверок.
  • Наблюдаемый средний интервал между поверками — около 2 989 дней; средний возраст парка по агрегатам организаций — 2 014,0 лет.
  • Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.

Документы и быстрые переходы

Описание типа ФГИС «Аршин» 009lab.ru
Пик активности: 2023 — 16
Долгосрочный CAGR: 17.7%
Активных версий: 1
Ценовой диапазон: 4 341–9 548 ₽

Динамика поверок по годам

Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.

Структура поверок

Темпы изменения год к году

Динамика доли непригодности

Крупнейшие организации-поверители

Парето концентрации рынка

Лидеры текущего года

Сектор поверителей

Федеральные округа

Российская система калибровки

РСК DCC Portal — цифровые сертификаты калибровки

Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.

Калибровка · DCC · реестрrsk.rostest.ru
Открыть DCC Portal
Испытательная лаборатория

Испытания, сертификация и метрологическая экспертиза

Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.

Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Открыть лабораторию

Цена, объём работ и размер парка

Распределение цен

Профиль возраста парка

Объём поверок сгруппирован по среднему возрасту парка у организаций.

Фактический профиль межповерочных интервалов

Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.

Крупнейшие владельцы парка

Категории владельцев

Топ владельцев: экземпляры и поверки

ВладелецКатегорияКоличество СИКоличество поверокПоверок на одно СИ
юридическое лицоЮридические лица16291,81
федеральное казенное учреждение "Центр хозяйственного и сервисного обеспечения Управления Министерства внутренних дел Российской Федерации по Ульяновской области"Юридические лица461,50
ФЕДЕРАЛЬНОЕ КАЗЕННОЕ УЧРЕЖДЕНИЕ "ЦЕНТР ХОЗЯЙСТВЕННОГО И СЕРВИСНОГО ОБЕСПЕЧЕНИЯ ГЛАВНОГО УПРАВЛЕНИЯ МИНИСТЕРСТВА ВНУТРЕННИХ ДЕЛ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО КРАСНОДАРСКОМУ КРАЮ"Юридические лица362,00
ФКУ ""ЦХ и СО ГУ МВД России по Краснодарскому краю""Юридические лица331,00
ФКУ "ЦХиСО МВД по Удмуртской Республике"Юридические лица231,50
АО "НПП "Радиосвязь"Юридические лица144,00
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Курской области"Юридические лица122,00
УМВД РОССИИ ПО ОМСКОЙ ОБЛАСТИЮридические лица111,00
УМВД России по Мурманской областиЮридические лица111,00
МВД по Республике БашкортостанЮридические лица111,00
Акционерное общество "НАЦИОНАЛЬНЫЙ ЦЕНТР ВЕРТОЛЕТОСТРОЕНИЯ ИМ. М.Л. МИЛЯ И Н.И. КАМОВА"Юридические лица111,00
ФБУ "Курский ЦСМ"Юридические лица111,00
УПРАВЛЕНИЕ МИНИСТЕРСТВА ВНУТРЕННИХ ДЕЛ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ХАБАРОВСКОМУ КРАЮЮридические лица111,00
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ,МЕТРОЛОГИИ И ИСПЫТАНИЙ В КУРСКОЙ ОБЛАСТИ"Юридические лица111,00

Наиболее массовые модификации

Продолжительность версий

Полнота данных

История версий типа СИ

UUIDНомер типаНачало версииОкончание версииСостояние
e8975751-9ab7-4bc3-fe3d-d5def4a7d5e450860-122020-05-07—актуальная
Официальный государственный ресурс

ФГИС «Аршин» — Федеральный информационный фонд

Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.

Росстандарт · официальный порталfgis.gost.ru
Перейти в ФГИС
IT-решения для метрологии

MetrologyNet — автоматизация метрологических процессов

Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.

Автоматизация и Data Sciencemetrologynet.ru
Посмотреть решения

Исходные отчетные блоки — улучшенный режим

Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку Фильтры по столбцам CSV / Excel Полный экран
Возраст парка
В выгрузку попадают строки с учётом текущих фильтров и сортировки. Таблицы загружаются…
Внешний вид. Осциллографы-мультиметры цифровые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Осциллографы-мультиметры цифровые
Рисунок № 1
Внешний вид. Осциллографы-мультиметры цифровые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Осциллографы-мультиметры цифровые
Рисунок № 2
Внешний вид. Осциллографы-мультиметры цифровые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Осциллографы-мультиметры цифровые
Рисунок № 3
Внешний вид. Осциллографы-мультиметры цифровые, http://oei-analitika.ru рисунок № 4
Внешний вид.
Осциллографы-мультиметры цифровые
Рисунок № 4
Внешний вид. Осциллографы-мультиметры цифровые, http://oei-analitika.ru рисунок № 5
Внешний вид.
Осциллографы-мультиметры цифровые
Рисунок № 5
Внешний вид. Осциллографы-мультиметры цифровые, http://oei-analitika.ru рисунок № 6
Внешний вид.
Осциллографы-мультиметры цифровые
Рисунок № 6

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 17.08.2017
Номер записи - 140396
ID в реестре СИ - 362796
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

MS6060, EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200, нет данных, EXTECH MS6060, Осциллограф-мультиметр цифровой EXTECH MS6060, Осциллографы-мультиметры цифровые, MS420, MS 6060, EXTECHMS6100, EXTECH модификаций MS420, EXTECH МОДИФИКАЦИЙ M MS6100, MS6100, модификация MS420, EXTECH модификации MS6200, Осциллограф-мультиметр цифровой EXTECH MS420, EXTECH модификации MS6060, EXTECH MS6100

Производитель

Изготовитель - Фирма "Extech Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_15 Количество поверок средств измерений по производителям и странам

В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.

Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.

В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:

  • число стран, чьи СИ занесены в ФГИС АРШИН
  • общее количество производителей по всем странам
  • суммарное количество поверок по всем производителям
  • количество типов СИ, зарегистрированных в ФГИС АРШИН

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:

  • наименование производителя
  • страна производства
  • кол-во поверок СИ указанного производителя

Бесплатный

Статистика

Кол-во поверок - 100
Выдано извещений - 3
Кол-во периодических поверок - 64
Кол-во средств измерений - 32
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 2993 дн.

Приказы РСТ, где упоминается данный тип СИ

№559 от 2012.08.16 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 50799-12, 50800-50821-12, 48106-12, 50822-50859-12, 23297-12, 50860-50864-12, 34636-12, 50865-50870-12, 34711-07, 50871-50903-12)

№3350 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Авиационная техника" (ТК 323)

Наличие аналогов СИ: Осциллографы-мультиметры цифровые (EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Extech Instruments Corporation"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
50860-12
17.08.2017
 Осциллографы-мультиметры цифровые, EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200
Фирма "Extech Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
2 года
55311-13
28.10.2018
 Миллиомметры, EXTECH мод. 380462, 380562, 380580, UM200
Фирма "Extech Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
2 года
57437-14
26.05.2019
 Измерители напряженности электромагнитного поля, Extech серии 4808XX (мод. 480823, 480826, 480836, 480846)
Фирма "Extech Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
1 год
Отчет - SO_12 Кол-во поверок с применением ГСО по производителям и странам

Бесплатный

Кто поверяет Осциллографы-мультиметры цифровые (EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ"
(RA.RU.311258)		 РСТ
  • MS6060
    		•  1 0 1 0 1 0 1
    ФБУ "КУРСКИЙ ЦСМ"
    (RA.RU.311463)    		 РСТ
  • EXTECH MS6100
  • EXTECHMS6100
  • MS6100
    		•  4 1 0 4 0 4 0 4
    ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН"
    (RA.RU.311406)    		 РСТ
  • MS6060
    		•  1 0 1 0 1 0 1
    ФБУ "ХАБАРОВСКИЙ ЦСМ"
    (RA.RU.311510)    		 РСТ
  • MS6060
    		•  3 0 3 0 3 0 3
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
  • Осциллограф-мультиметр цифровой EXTECH MS420
  		•  2 0 0 0 0 0 0
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)    		 РСТ
  • MS6060
    		•  6 0 5 0 6 0 5
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)    		 РСТ
  • EXTECH модификации MS6060
  • MS6060
    		•  3 0 2 0 2 0 2
    ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
    (RA.RU.311219)    		 РСТ
  • MS6060
  • MS 6060
    		•  6 0 4 0 6 0 4
    ФБУ «Кировский ЦСМ»
    (RA.RU.311362)    		 РСТ
  • EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200
    		•  1 0 0 0 0 0 0
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)    		 РСТ
  • MS6060
    		•  3 0 0 0 3 0 0
    ФБУ «Приморский ЦСМ»
    (RA.RU.311500)    		 РСТ
  • EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200
    		•  1 0 0 0 0 0 0
    ФБУ "УДМУРТСКИЙ ЦСМ"
    (RA.RU.311312)    		 РСТ
  • MS6060
    		•  10 1 0 10 1 6 0 6
    ФБУ "ВЛАДИМИРСКИЙ ЦСМ"
    (RA.RU.311222)    		 РСТ
  • EXTECH модификаций MS420
  • EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200
    		•  3 0 3 1 3 0 3
    Коломенский филиал ФБУ «ЦСМ Московской области»
    (48)    		 РСТ
  • EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200
    		•  1 0 0 0 0 0 0
    ООО НПК "ЭТАЛОН-ТЕСТ"
    (RA.RU.311710)
  • Осциллограф-мультиметр цифровой EXTECH MS6060
    		•  5 0 4 1 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)    		 РСТ
  • модификация MS420
  • MS420
    		•  2 0 2 0 1 0 1
    ФБУ «Воронежский ЦСМ»
    (RA.RU.311467)    		 РСТ
  • нет данных
    		•  1 0 0 0 0 0 0
    ФБУ "КАРЕЛЬСКИЙ ЦСМ"
    (RA.RU.311501)    		 РСТ
  • MS6060
    		•  3 0 3 0 3 0 3
    АО"НПП"РАДИОСВЯЗЬ"
    (RA.RU.311415)
  • MS6060
    		•  4 0 4 0 4 0 4
    ЦАГИ
    (РОСС СОБ 3.00082.2013)
  • EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200
    		•  1 0 0 0 0 0 0
    ФБУ "КИРОВСКИЙ ЦСМ"
    (RA.RU.311362)    		 РСТ
  		• 1 0 0 0 0 0 0
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)    		 РСТ
  		• 2 0 0 0 0 0 0
    ФБУ "УДМУРТСКИЙ ЦСМ"
    (RA.RU.311312)    		 РСТ
  • Осциллографы-мультиметры цифровые
    		•  2 0 0 0 0 0 0
    ООО "Феррата"
    (1329)
  • EXTECH MS6060
    		•  6 0 0 0 0 0 0
    ФБУ "КУРСКИЙ ЦСМ"
    (RA.RU.311463)    		 РСТ
  • EXTECH МОДИФИКАЦИЙ M MS6100
    		•  1 0 0 0 0 0 0
    ФБУ «Мурманский ЦСМ»
    (RA.RU.311466)    		 РСТ
  • нет данных
  • EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200
    		•  4 0 0 0 0 0 0
    ФБУ «Ростовский ЦСМ»
    (RA.RU.311306)    		 РСТ
  • нет данных
    		•  2 0 0 0 0 0 0
    ФБУ «Карельский ЦСМ»
    (RA.RU.311501)    		 РСТ
  • нет данных
  • EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200
    		•  3 0 0 0 0 0 0
    ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
    (RA.RU.311488)    		 РСТ
  • EXTECH модификации MS6200
    		•  1 0 1 0 1 0 1
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311388)    		 РСТ
  • MS6060
    		•  15 0 15 0 15 0 15
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • MS6060
  • MS420
    		•  2 0 2 0 1 0 1

    Стоимость поверки Осциллографы-мультиметры цифровые (EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Воронежский ЦСМ
    Воронежская область     		7800 8720
    ФБУ НИЦ ПМ-Ростест
    Москва     		9314 8720
    ФБУ НИЦ ПМ-Ростест
    Москва     		7000 8720
    ФБУ Калининградский ЦСМ
    Калининградская область     		3350 8720
    ФБУ Красноярский ЦСМ
    Красноярский край     		7332 8720

    Программное обеспечение

    Осциллографы-мультиметры имеют встроенное и внешнее программное обеспечение (ПО).

    Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.

    Внешнее ПО (Data acquisition program) применяется для загрузки результатов измерений из памяти прибора в персональный компьютер (ПК), отображения результатов измерений на ПК, анализа измеренных данных. Результаты измерений могут быть сохранены в формате MS Excel, а также конвертированы в формат CSV.

    Характеристики ПО приведены в таблице 1.

    Таблица 1 - Характеристики программного обеспечения (ПО)

    Тип прибора

    Наименование ПО

    Идентификацион

    ное наименование

    ПО

    Номер версии (идентификационный номер) ПО

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора ПО

    MS400

    Встроенное

    Микропрограмма

    2.2

    -

    -

    MS420

    Встроенное

    Микропрограмма

    2.7

    -

    -

    MS460

    Встроенное

    Микропрограмма

    2.9

    -

    -

    MS6060

    Встроенное

    Микропрограмма

    3.3

    -

    -

    MS6100

    Встроенное

    Микропрограмма

    3.3

    -

    -

    MS6200

    Встроенное

    Микропрограмма

    3.3

    -

    -

    MS400, MS420,

    MS460, MS6060,

    MS6100, MS6200

    Внешнее

    Data acquisition program

    1.0

    -

    -

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

    изменений - «А» в соответствии с МИ 3286-2010.


    SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к осциллографам-мультиметрам цифровым EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200

    • 1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

    • 2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

    • 3. Техническая документация фирмы «Extech Instruments Corporation», США.

    Поверка

    Поверка

    осуществляется по документу МП 50860-12 «Осциллографы-мультиметры цифровые EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июле 2012 г.

    Средства поверки: калибратор осциллографов Fluke 9500В; калибратор универсальный Fluke 9100.


    Изготовитель

    Фирма «Extech Instruments Corporation», США.
    Адрес: 285 Bear Hill Road, Waltham, MA 02451-1064, USA.
    Тел.: 1-781-890-7440 Факс: 1-781-890-7864.
    Web-сайт: http://www. extech.com

    Заявитель

    ООО «СертСЕ», г. Москва.
    Адрес: 125315, г. Москва, ул. Часовая, 24, стр. 2, оф. 301.
    Тел.: 8 (495) 651-85-90
    Web-сайт: http://www.certce.ru

    Испытательный центр

    Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
    Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
    Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru

    Принцип действия приборов в режиме осциллографа основан на аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

    Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов.

    Принцип действия приборов в режиме мультиметра заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом индикаторе (ЖКИ).

    Для измерения напряжения и силы переменного тока в приборах использованы детекторы истинных среднеквадратических (True RMS) значений.

    Осциллографы выпускаются в шести модификациях, отличающихся полосой пропускания, метрологическими характеристиками, математическими и сервисными функциями. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов.

    Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, ЖКИ.

    Конструктивно осциллографы выполнены в корпусах из пластика. На передней панели приборов расположен цветной ЖКИ, клавиатура и входные разъемы мультиметра.

    На верхней торцевой панели осциллографов моделей MS400, MS420, MS460 расположены гнездо для подключения внешнего адаптера питания, разъемы интерфейсов связи RS232 и USB. На правой боковой панели размещены входы каналов осциллографа.

    На верхней торцевой панели осциллографов моделей MS6060, MS6100, MS6200 расположены входы каналов осциллографа. На правой боковой панели размещено гнездо для подключения внешнего адаптера питания. На левой боковой панели размещен ремень для удобства работы и переноски прибора.

    Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.

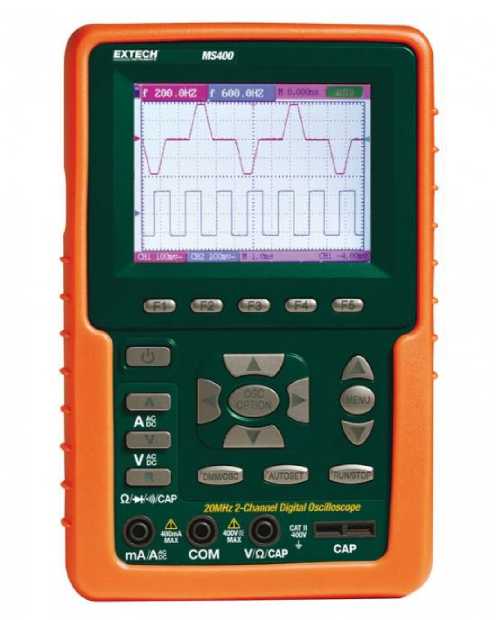

    Внешний вид. Осциллографы-мультиметры цифровые (EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200), http://oei-analitika.ru

    MS400

    Внешний вид. Осциллографы-мультиметры цифровые (EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200), http://oei-analitika.ru

    MS420

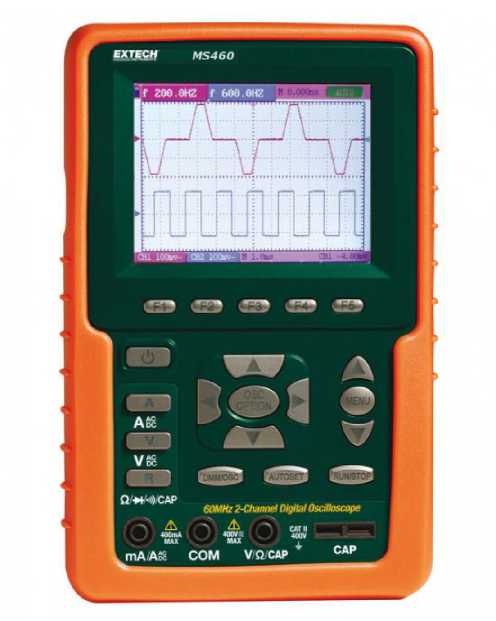

    Внешний вид. Осциллографы-мультиметры цифровые (EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200), http://oei-analitika.ru

    MS460

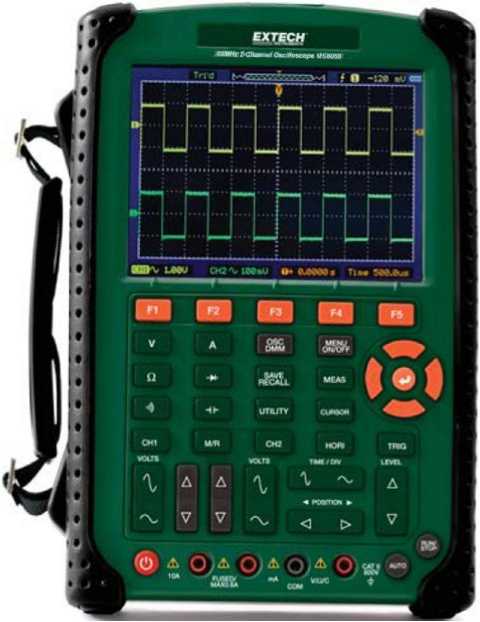

    Внешний вид. Осциллографы-мультиметры цифровые (EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200), http://oei-analitika.ru

    MS6060

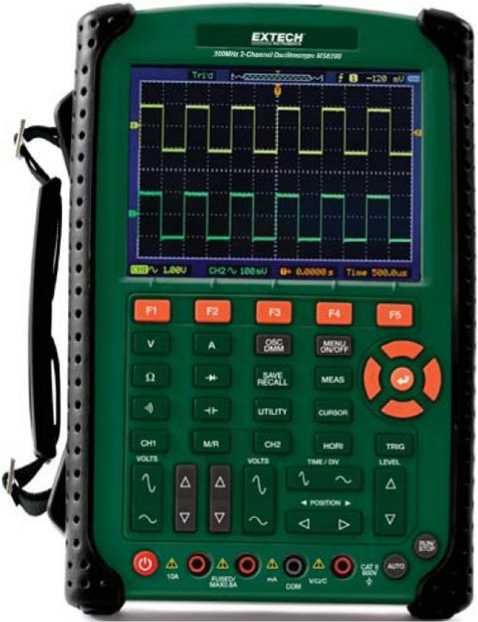

    Внешний вид. Осциллографы-мультиметры цифровые (EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200), http://oei-analitika.ru

    MS6100

    Внешний вид. Осциллографы-мультиметры цифровые (EXTECH модификаций MS400, MS420, MS460, MS6060, MS6100, MS6200), http://oei-analitika.ru

    MS6200


    Таблица 22 - Комплект поставки

    Наименование

    Количество

    Примечание

    Осциллограф

    1 шт.

    Адаптер питания

    1 шт.

    Пробник 1:10

    2 шт.

    Шунт токовый

    1 шт.

    Для MS400, MS460

    Модуль для измерения емкости

    1 шт.

    Для MS400, MS420, MS460

    Кабели измерительные

    1 к-т

    Кабель USB

    1 шт.

    CD-диск с ПО

    1 шт.

    Кейс для переноски

    1 шт.

    Руководство по эксплуатации

    1 экз.

    Методика поверки

    1 экз.


    Таблица 2 - (режим осциллографа)

    Характеристики

    Параметры

    Значение

    MS400

    MS420

    MS460

    MS6060

    MS6100

    MS6200

    Канал вертикального отклонения

    Число входных каналов

    2

    2

    2

    2

    2

    2

    Полоса пропуска

    ния по уровню - 3 дБ

    20 МГц

    20 МГц

    60 МГц

    60 МГц

    100 МГц

    200 МГц

    Входной импеданс

    1 МОм

    ± 2 %/

    20 ± 3 пФ

    1 МОм ± 2 %/20 ±

    5 пФ

    1 МОм ± 2 %/15 пФ

    Диапазон установки коэффициентов отклонения (КО)

    от 5 мВ/дел до 5 В/дел

    от 2 мВ/дел до 5 В/дел

    Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока

    ± (0,05иИЗМ + 0,05 делений)

    ± (0,12Ко + 2 мВ)

    Время нарастания переходной характеристики

    не более

    17,5 нс

    не более

    17,5 нс

    не более

    5,8 нс

    не более

    5,8 нс

    не более

    3,5 нс

    не более

    1,7 нс

    Максимальное входное напряжение

    400 В (постоянного + переменного тока)

    Канал горизонтального отклонения

    Диапазон установки коэффициентов развертки (КР)

    от 5 нс/дел до 5 с/дел

    от 2 нс/дел до 2000 с/дел

    Пределы допускаемой основной погрешности измерения временных интервалов

    ± (интервал дискретизации +10 4Мизм + 0,4 нс)

    ± 0,005 % относительная

    Синхронизация

    Источники синхросигнала

    любой из каналов

    Режимы запуска развертки

    автоколебательный, ждущий, однократный, по видеосигналу, по длительности импульса, поочередный

    Чувствительность

    0,3 деления

    от 0 до 25 МГц: 0,5 деления или 5 мВ;

    свыше 25 МГц: 1,5 деления или 15 мВ

    Аналогоцифровое преобразование

    Разрешение

    8 бит

    Частота дискретизации

    100 МГц

    100 МГц

    250 МГц

    125 МГц

    500 МГц

    500 МГц

    Длина записи

    6000 точек на канал

    16000 точек на канал

    где:   иИЗМ - измеренное значение напряжения;

    ta3M - измеренное значение временного интервала.

    Таблица 3 - Метрологические характеристики модификации MS400 в режиме измерения напряжения постоянного тока

    Предел измерений

    Разрешение

    Пределы допускаемой абсолютной погрешности

    400 мВ

    0,1 мВ

    ± (0,0Шизм. + 1 е.м.р.)

    4 В

    0,001 В

    40 В

    0,01 В

    400 В

    0,1 В

    Примечание: иизм. - измеренное значение напряжения;

    е.м.р. - единица младшего разряда.

    Таблица 4 - Метрологические характеристики модификации MS400 в режиме измерения напряжения переменного тока (частота от 40 до 400 Гц)

    Предел измерений

    Разрешение

    Пределы допускаемой абсолютной погрешности

    4 В

    0,001 В

    ± (0,0Шизм. + 3 е.м.р.)

    40 В

    0,01 В

    400 В

    0,1 В

    Примечание: иизм. - измеренное значение напряжения;

    е.м.р. - единица младшего разряда.

    Таблица 5 - Метрологические характеристики модификации MS400 в режиме измерения силы

    постоянного тока

    Предел измерений

    Разрешение

    Пределы допускаемой абсолютной погрешности

    40 мА

    0,01 мА

    ± (0,011изм. + 1 е.м.р.)

    300 мА

    0,1 мА

    ± (0,0151изм. + 1 е.м.р.)

    20 А (с адаптером)

    0,01 А

    ± (0,031изм. + 3 е.м.р.)

    Примечание: 1изм. - измеренное значение силы тока;

    е.м.р. - единица младшего разряда.

    Таблица 6 - Метрологические характеристики модификации MS400 в режиме измерения силы переменного тока (частота от 40 до 400 Гц)

    Предел измерений

    Разрешение

    Пределы допускаемой абсолютной погрешности

    40 мА

    0,01 мА

    ± (0,0151изм. + 3 е.м.р.)

    300 мА

    0,1 мА

    ± (0,021изм. + 1 е.м.р.)

    20 А (с адаптером)

    0,01 А

    ± (0,051изм. + 3 е.м.р.)

    Примечание: 1изм. - измеренное значение силы тока;

    е.м.р. - единица младшего разряда.

    Таблица 7 - Метрологические характеристики модификации MS400 в режиме измерения электрического сопротивления

    Предел измерений

    Разрешение

    Пределы допускаемой абсолютной погрешности

    400 Ом

    0,1 Ом

    ± (0,011<изм. + 3 е.м.р.)

    4 кОм

    0,001 кОм

    ± (0,011<изм. + 1 е.м.р.)

    40 кОм

    0,01 кОм

    400 кОм

    0,1 кОм

    4 МОм

    0,001 МОм

    40 МОм

    0,01 МОм

    ± (0,015Rизм. + 1 е.м.р.)

    Примечание: Rизм. - измеренное значение сопротивления;

    е.м.р. - единица младшего разряда.

    Таблица 8 - Метрологические характеристики модификации MS400 в режиме измерения электрической емкости

    Предел измерений

    Разрешение

    Пределы допускаемой абсолютной погрешности

    51,2 нФ

    0,01 нФ

    ± (0,03Сизм. + 3 е.м.р.)

    512 нФ

    0,1 нФ

    5,12 мкФ

    0,001 мкФ

    51,2 мкФ

    0,01 мкФ

    100 мкФ

    0,1 мкФ

    Примечание: Сизм. - измеренное значение электрической емкости;

    е.м.р. - единица младшего разряда.

    Таблица 9 - Метрологические характеристики модификаций MS420, MS460 в режиме измерения напряжения постоянного тока

    Предел измерений

    Разрешение

    Пределы допускаемой абсолютной погрешности

    400 мВ

    0,1 мВ

    ± (0,015иизм. + 2 е.м.р.)

    4 В

    0,001 В

    ± (0,0Шизм. + 1 е.м.р.)

    40 В

    0,01 В

    400 В

    0,1 В

    Примечание: иизм. - измеренное значение напряжения;

    е.м.р. - единица младшего разряда.

    Таблица 10 - Метрологические характеристики модификаций MS420, MS460 в режиме измере-

    ния напряжения переменного тока (частота от 40 до 400 Гц)

    Предел измерений

    Разрешение

    Пределы допускаемой абсолютной погрешности

    4 В

    0,001 В

    ± (0,0Шизм. + 3 е.м.р.)

    40 В

    0,01 В

    400 В

    0,1 В

    Примечание: иизм. - измеренное значение напряжения;

    е.м.р. - единица младшего разряда.

    Таблица 11 - Метрологические характеристики модификаций MS420, MS460 в режиме измерения силы постоянного тока

    Предел измерений

    Разрешение

    Пределы допускаемой абсолютной погрешности

    40 мА

    0,01 мА

    ± (0,0151изм. + 1 е.м.р.)

    300 мА

    0,1 мА

    10 А

    0,01 А

    ± (0,031изм. + 3 е.м.р.)

    Примечание: 1изм. - измеренное значение силы тока;

    е.м.р. - единица младшего разряда.

    Таблица 12 - Метрологические характеристики модификаций MS420, MS460 в режиме измерения силы переменного тока (частота от 40 до 400 Гц)

    Предел измерений

    Разрешение

    Пределы допускаемой абсолютной погрешности

    40 мА

    0,01 мА

    ± (0,0151изм. + 3 е.м.р.)

    300 мА

    0,1 мА

    ± (0,021изм. + 1 е.м.р.)

    10 А

    0,01 А

    ± (0,051изм. + 3 е.м.р.)

    Примечание: 1изм. - измеренное значение силы тока;

    е.м.р. - единица младшего разряда.

    Таблица 13 - Метрологические характеристики модификаций MS420, MS460 в режиме изме

    рения электрического сопротивления

    Предел измерений

    Разрешение

    Пределы допускаемой абсолютной погрешности

    400 Ом

    0,1 Ом

    ± (0,01Кизм. + 3 е.м.р.)

    4 кОм

    0,001 кОм

    ± (0,01Кизм. + 1 е.м.р.)

    40 кОм

    0,01 кОм

    400 кОм

    0,1 кОм

    4 МОм

    0,001 МОм

    40 МОм

    0,01 МОм

    ± (0,015Rизм. + 3 е.м.р.)

    Примечание: Rизм. - измеренное значение сопротивления;

    е.м.р. - единица младшего разряда.

    Таблица 14 - Метрологические характеристики модификаций MS420, MS460 в режиме измерения электрической емкости

    Предел измерений

    Разрешение

    Пределы допускаемой абсолютной погрешности

    51,2 нФ

    0,01 нФ

    ± (0,03Сизм. + 3 е.м.р.)

    512 нФ

    0,1 нФ

    5,12 мкФ

    0,001 мкФ

    51,2 мкФ

    0,01 мкФ

    100 мкФ

    0,1 мкФ

    Примечание: Сизм. - измеренное значение электрической емкости;

    е.м.р. - единица младшего разряда.

    Таблица 15 - Метрологические характеристики модификаций MS6060, MS6100, MS6200 в режиме измерения напряжения постоянного тока

    Предел измерений

    Разрешение

    Пределы допускаемой абсолютной погрешности

    60 мВ

    0,01 мВ

    ± (0,015иизм. + 1 е.м.р.)

    600 мВ

    0,1 мВ

    6 В

    0,001 В

    ± (0,0Шизм. + 1 е.м.р.)

    60 В

    0,01 В

    600 В

    0,1 В

    800 В

    1 В

    Примечание: иизм. - измеренное значение напряжения;

    е.м.р. - единица младшего разряда.

    Таблица 16 - Метрологические характеристики модификаций MS6060, MS6100, MS6200 в режиме измерения напряжения переменного тока (частота от 30 до 400 Гц)

    Предел измерений

    Разрешение

    Пределы допускаемой абсолютной погрешности

    60 мВ

    0,01 мВ

    ± (0,02иизм. + 3 е.м.р.)

    600 мВ

    0,1 мВ

    6 В

    0,001 В

    ± (0,0Шизм. + 3 е.м.р.)

    60 В

    0,01 В

    600 В

    0,1 В

    Примечание: иизм. - измеренное значение напряжения;

    е.м.р. - единица младшего разряда.

    Таблица 17 - Метрологические характеристики модификаций MS6060, MS6100, MS6200 в режиме измерения силы постоянного тока

    Предел измерений

    Разрешение

    Пределы допускаемой абсолютной погрешности

    60 мА

    0,01 мА

    ± (0,0151изм. + 1 е.м.р.)

    600 мА

    0,1 мА

    10 А

    0,01 А

    ± (0,021изм. + 3 е.м.р.)

    Примечание: 1изм. - измеренное значение силы тока;

    е.м.р. - единица младшего разряда.

    Таблица 18 - Метрологические характеристики модификаций MS6060, MS6100, MS6200 в режиме измерения силы переменного тока (частота от 30 до 400 Гц)

    Предел измерений

    Разрешение

    Пределы допускаемой абсолютной погрешности

    60 мА

    0,01 мА

    ± (0,021изм. + 3 е.м.р.)

    600 мА

    0,1 мА

    ± (0,0251изм. + 3 е.м.р.)

    10 А

    0,01 А

    ± (0,031изм. + 3 е.м.р.)

    Примечание: 1изм. - измеренное значение силы тока;

    е.м.р. - единица младшего разряда.

    Таблица 19 - Метрологические характеристики модификаций MS6060, MS6100, MS6200 в режиме измерения электрического сопротивления

    Предел измерений

    Разрешение

    Пределы допускаемой абсолютной погрешности

    600 Ом

    0,1 Ом

    ± (0,01Кизм. + 1 е.м.р.)

    6 кОм

    0,001 кОм

    60 кОм

    0,01 кОм

    600 кОм

    0,1 кОм

    6 МОм

    0,001 МОм

    60 МОм

    0,01 МОм

    ± (0,02Rизм. + 3 е.м.р.)

    Примечание: Rизм. - измеренное значение сопротивления;

    е.м.р. - единица младшего разряда.

    Таблица 20 - Метрологические характеристики модификаций MS6060, MS6100, MS6200 в режиме измерения электрической емкости

    Предел измерений

    Разрешение

    Пределы допускаемой абсолютной погрешности

    40 нФ

    0,01 нФ

    ± (0,03Сизм. + 10 е.м.р.)

    400 нФ

    0,1 нФ

    4 мкФ

    0,001 мкФ

    ± (0,07Сизм. + 10 е.м.р.)

    40 мкФ

    0,01 мкФ

    100 мкФ

    0,1 мкФ

    Примечание: Сизм. - измеренное значение электрической емкости;

    е.м.р. - единица младшего разряда.

    Таблица 21

    - Общие технические характеристики

    Характеристики

    Параметры

    Значение

    MS400

    MS420

    MS460  |

    MS6060

    MS6100

    MS6200

    Общие данные

    Напряжение питания

    От 100 до 240 В, частота 50/60 Гц, либо аккумуляторная батарея

    Габаритные размеры

    180x115x40 мм

    245x163x52 мм

    Масса

    0,645 кг

    1,2 кг

    Нормальные условия применения

    температура окружающего воздуха (20 ± 5) °С;

    относительная влажность до 95 % при температуре от +10 до +30 °С

    температура окружающего воздуха (20 ± 5) °С; относительная влажность до 85 %

    Рабочие условия применения

    температура окружающего воздуха от 0 до + 50 °С;

    относительная влажность до 95 % при температуре от +10 до +30 °С

    температура окружающего воздуха от 0 до + 40 °С; относительная влажность до 75%
