Номер по Госреестру СИ: 57437-14
57437-14 Измерители напряженности электромагнитного поля
(Extech серии 4808XX (мод. 480823, 480826, 480836, 480846))
Назначение средства измерений:
Измерители напряженности электромагнитного поля Extech серии 4808XX (модели 480823, 480826, 480836, 480846) (далее - измерители) предназначены для измерений напряженности электромагнитного поля.
Внешний вид.
Измерители напряженности электромагнитного поля
Рисунок № 1
Внешний вид.
Измерители напряженности электромагнитного поля
Рисунок № 2
Внешний вид.
Измерители напряженности электромагнитного поля
Рисунок № 3
Внешний вид.
Измерители напряженности электромагнитного поля
Рисунок № 4
Внешний вид.
Измерители напряженности электромагнитного поля
Рисунок № 5
Внешний вид.
Измерители напряженности электромагнитного поля
Рисунок № 6
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса измерителя в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Измерители напряженности электромагнитного поля Extech серии 4808XX (модели 480823, 480826, 480836, 480846)». Паспорт.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям напряженности электромагнитного поля Extech серии 4808XX (модели 480823, 480826, 480836, 480846)
-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин».
-
2. ГОСТ Р 51070-97. «Измерители напряженности электрического и магнитного полей. Общие требования и методы испытаний».
-
3. ГОСТ Р 8.574-2000 «Государственная поверочная схема для средств измерений плотности и потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц ».
-
4. ГОСТ 8.097-73 ГСИ. «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,01 до 300 МГц».
4. Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется в соответствии с документом МП 57437-14 «Инструкция. Измерители напряженности электромагнитного поля Extech серии 4808XX (модели 480823, 480826, 480836, 480846), фирмы «Extech Instruments Corporation», США. Методика поверки», утвержденным руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 10 февраля 2014 года.
Основные средства поверки:
-
- установка измерительная К2П-70 (рег. № 26236-03), диапазон частот
от 20 Гц до 300 МГц, пределы допускаемой погрешности воспроизведения единицы напряженности магнитного поля ± 1 дБ;
-
- рабочий эталон напряженности электромагнитного поля в диапазоне частот от 300 Гц до 1000 МГц КОСИ НЭМП «Панировка-ЭМ»: диапазон частот установки электрического поля с дипольными антеннами от 30 до 1000 МГц, пределы допускаемой относительной погрешности воспроизведения единицы напряженности ± 6 %;
-
- установка для поверки измерителей плотности потока П1-9 (рег. № 11474-88): диапазон частот от 0,3 до 39,65 ГГц, динамический диапазон воспроизведения плотности потока энергии (ППЭ) электромагнитного поля от 0,02 до 100 мВт/см2, пределы допускаемой относительной погрешности воспроизведения ППЭ электромагнитного поля ± 6 %.
Изготовитель
Фирма «Extech Instruments Corporation», США.
Юридический (почтовый) адрес: 285 Bear Hill Road, Waltham, MA 02451, United States.
Телефон/Факс: +1 (603) 324-7800.
http://www.extech.com
Заявитель
Общество с ограниченной ответственностью «СертСЕ» (ООО «СертСЕ»).
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 301.
Факс: (495) 505-41-28.
E-mail: info@certce.ru
Http//: www.certce.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Юридический (почтовый) адрес: 141006, г. Мытищи, Московская область, ул. Комарова, д. 13.
Телефон: (495) 583-99-23, факс: (495) 583-99-48.
Конструктивно измеритель выполнены в виде моноблока с размещенными в пластиковом корпусе жидкокристаллическим дисплеем, органами подключения и управления.
Принцип действия измерителей состоит в преобразовании электромагнитного поля в электрическое напряжение, которое подается на микропроцессорное устройство, обеспечивающее обработку информации и индикацию параметров измеряемого электромагнитного поля на экране.
Измерители различаются диапазонами и значениями погрешностей измерений, органами подключения и управления.
По условиям эксплуатации измерители удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.
Внешний вид измерителей с указанием места нанесения знака утверждения типа и защиты от несанкционированного доступа в виде пломбировки корпуса приведены на рисунках 1 - 4.
Место пломбировки

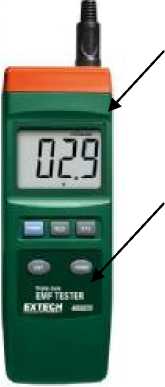

Рисунок 1 - Внешний вид измерителя Extech 480823
есто нанесения знака
Место пломбировки
Место нанесения знака
Рисунок 2 - Внешний вид измерителя Extech 480826
Место
шомбировки
ЕЛТЕСМ
□
______________il е

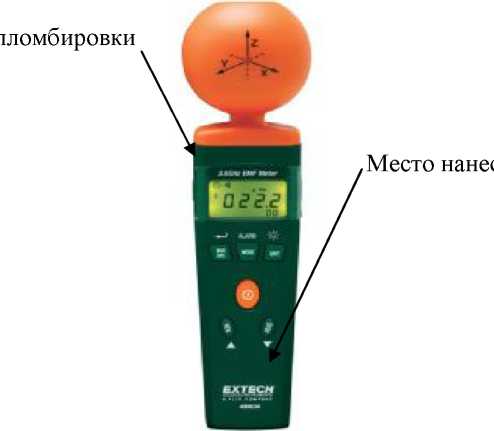

Рисунок 3 - Внешний вид измерителя Extech 480836

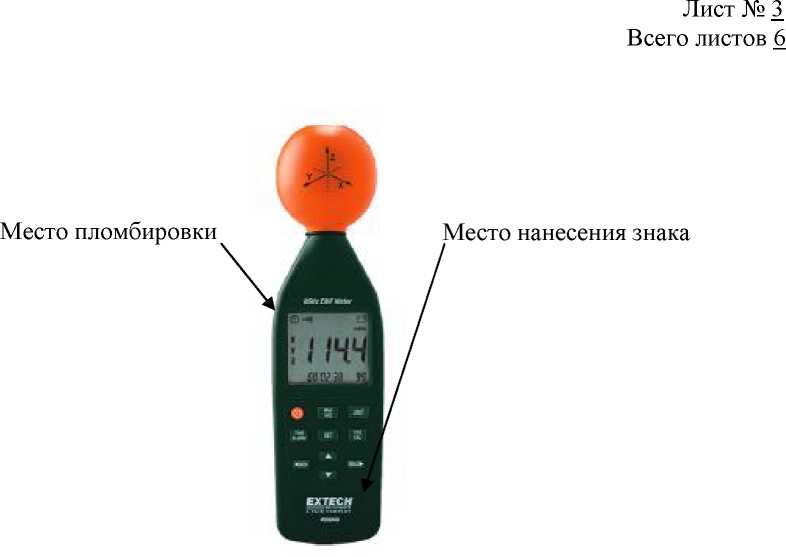

Рисунок 4 - Внешний вид измерителя Extech 480846
Комплект поставки включает:
-
- измеритель Extech 480823 (или Extech 480826, или Extech 480836, или Extech 480846)
- 1 шт.;
-
- принадлежности - 1 комплект;
-
- эксплуатационная документация - 1 комплект;
-
- методика поверки - 1 шт.
измерителей приведены в таблицах 1 - 4.
Таблица 1 - |
Extech 480823 | |||
Измеряемая величина |
Верхний предел диапазона измерений, А/м |
Пределы допускаемой относительной погрешности измерений, % |
Диапазон рабочих частот, Гц | |
Напряженность магнитного поля |
25 |
± 25 |
от 30 до 300 | |
Наименование характеристики |
Значение характеристики | |||
Габаритные размеры (длина х ширина х высота), мм, не более |
131 х 70 х 25 | |||
Масса, кг, не более |
0,165 | |||
Рабочие условия эксплуатации:
|
от 10 до 30 от 30 до 80 |
Таблица 2 - |
Extech 480826 | ||
Измеряемая величина |
Верхний предел измерений, А/м |
Пределы допускаемой относительной погрешности измерений, % |
Диапазон рабочих частот, Гц |
Напряженность магнитного поля |
25 | ||
250 |
± 25 |
от 30 до 300 | |
2500 |
Продолжение таблицы 2
Наименование характеристики |
Значение характеристики |
Габаритные размеры (длина х ширина х высота), мм, не более:
|
195 х 68 х 30 70 х 58 х 220 |
Масса, кг, не более |
0,460 |
Рабочие условия эксплуатации:
|
от 10 до 30 от 30 до 80 |
Таблица 3 - |
Extech 480836 | |||
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой относительной погрешности измерений, дБ |
Диапазон рабочих частот | |
Напряженность электрического поля |
от 20 мВ/м до 108 В/м |
± 2,4 |
от 50 МГц до 3,5 ГГц | |
Наименование характеристики |
Значение характеристики | |||
Габаритные размеры (длина х ширина х высота), мм, не более |
237 х 60 х 60 | |||
Масса, кг, не более |
0,2 | |||
Рабочие условия эксплуатации:
|
от 10 до 30 от 30 до 80 |
Таблица 4 - |
Extech 480846 | |||
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой относительной погрешности измерений, дБ |
Диапазон рабочих частот | |
Напряженность электрического поля |
от 20 мВ/м до 108 В/м |
± 2,4 |
от 10 МГц до 8 ГГц | |
Наименование характеристики |
Значение характеристики | |||
Габаритные размеры (длина х ширина х высота), мм, не более |
147 х 60 х 67 | |||
Масса, кг, не более |
0,2 | |||
Рабочие условия эксплуатации:
|
от 10 до 30 от 30 до 80 |
