Номер по Госреестру СИ: 55023-13
55023-13 Мультиметры цифровые
(DM3068, DM3068A, DM3068B, DM3068E, DM3068U)
Назначение средства измерений:
Мультиметры цифровые DM3068,DM3068A,DM3068B,DM3068E,DM3068U предназначены для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, частоты переменного тока, электрического сопротивления, электрической емкости и температуры.
Внешний вид.
Мультиметры цифровые
Рисунок № 1
Программное обеспечение
Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО.
Таблица 1 |
- Идентификационные данные программного обеспечения | ||||
Модель |
Наименование |
Идентификационное наименование |
Номер версии (идентификационный номер) |
Цифровой идентификатор (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
DM3068 |
Микропрограмма |
- |
01.01.00.01.99.09 |
- |
- |
Программное обеспечение занесено в постоянное запоминающее устройство и пользователю недоступно, средства программирования или изменения метрологически значимых функций отсутствуют.
Программное обеспечение может быть установлено или переустановлено только предприятием - изготовителем или авторизованным сервисом.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят типографским способом на обложку руководства по эксплуатации и на корпус генераторов в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений с помощью мультиметров цифровых указаны в Руководстве по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым DM3068, DM3068A, DM3068B, DM3068E, DM3068U-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин.
Общие технические условия».
-
2. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 55023-13 «Мультиметры цифровые DM3068, DM3068A, DM3068B, DM3068E, DM3068U. Методика поверки», утвержденному ИТ ФГУП «ВНИИМС» 6 августа 2013 г.
Средство поверки: калибратор универсальный FLUKE 5520A диапазон воспроизведения напряжения постоянного тока 0 ± 1000 В пределы допускаемой абсолютной погрешности: ± (0,000011 - 0,000018)^U; диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц - 500 кГц); пределы допускаемой абсолютной погрешности: ± (0,00015 - 0,002)^U; диапазон воспроизведения силы постоянного тока: 0 - 20,5 А;
пределы допускаемой абсолютной погрешности: ± (0,0001 - 0,0005)-I; диапазон воспроизведения силы переменного тока: 29 мкА -20,5 А (10 Гц - 30 кГц);
пределы допускаемой абсолютной погрешности: ± (0,0004 - 0,003)-I; диапазон воспроизведения частоты переменного тока: 0,01 Гц - 2 МГц;
пределы допускаемой абсолютной погрешности: ± (2,5-10-6)-F; диапазон воспроизведения электрического сопротивления: 0,0001 Ом - 1100 МОм;
пределы допускаемой абсолютной погрешности: ± (0,000028 - 0,003)^R; диапазон воспроизведения электрической емкости: 0,19 нФ - 110 мкФ;
пределы допускаемой абсолютной погрешности: ± (0,0025 - 0,011)-C; имитация термометра сопротивления (1000 Ом): от минус 200 до 600 °С: ± (0,03 - 0,07) oC. Где U, I, F, R - измеряемые величины
Изготовитель
Фирма «RIGOL Technologies, Inc.», КНР102206, КНР, г. Пекин, р-н Чанпин, уезд Шахэ, п. Цайхэ, д.156
(156# CaiHe Village, ShaHe Town, ChangPing, Beijing, China)
Телефон: (8610)80706688 Факс: (8610) 80720067
Сайт в Интернет : www.rigol.com электронная почта: support@,rigol.com
Заявитель
Фирма TUV Rheinland (China) Ltd., КНР100022, Unit 707, AVIC Building, No.10B, Central Road, East 3rd Ring Road, Chaoyang District Телефон +86 10 6566 6660-169
Сайт в Интернет: www.tuv.com электронная почта: doe@chn.tuv.com.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Мультиметры цифровые DM3068,DM3068A,DM3068B,DM3068E,DM3068U (далее -мультиметры) - это многофункциональные высокоточные измерительные приборы.
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя (АЦП), последующей математической обработкой измеренных величин встроенным микропроцессором по алгоритму расчета измеряемой величины и отображении результатов на жидкокристаллическом дисплее.
Для проведения измерений мультиметры непосредственно подключают к измеряемой цепи. Измеренные значения отображаются на 6 У разрядном жидкокристаллическом дисплее с основной и вспомогательной цифровыми шкалами, индикаторами режимов измерения, единиц измерения и предупреждения. Все модели мультиметров имеют одинаковые метрологические характеристики, отличаются интерфейсами и внешним видом.
Конструктивно мультиметры выполнены в едином корпусе из пластмассы.
На передней панели мультиметров расположены: выключатель питания, функциональные клавиши, служащие для переключения режимов измерения и выбора специальных функций при измерениях, разъёмы подключения измерительных кабелей, многофункциональный цветной жидкокристаллический буквенно-цифровой дисплей.
На задней панели мультиметров расположены: входные разъёмы, аналогичные разъемам на передней панели, разъём кабеля питания, клемма заземления, разъёмы интерфейсов USB LAN и GPIB.
Мультиметры снабжены ручкой для переноски.
Питание мультиметров - от сети переменного тока.

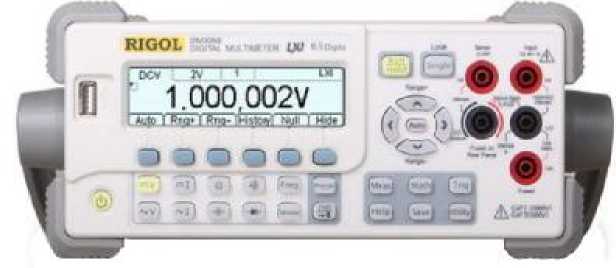

Рисунок 1. Вид мультиметров спереди.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Основной комплект
1 шт.
-
1 шт.
-
2 шт.
2 шт.
-
1 шт.
-
2 шт.
2 шт.
1 шт.
1 шт.
1 шт.
Мультиметры цифровой DM3068
Шнур питания по стандарту страны пользования Измерительные кабели (черный, красный)
зажимы типа "крокодил" (черный, красный)
Кабель USB типа CB-USB-150 Предохранитель 250 В, 250 мА Предохранитель 250 В, 125 мА Краткое руководство по эксплуатации
CD-диск с руководством по эксплуатации и программным обеспечением Методика поверки
По дополнительному заказу:
Зажим Кельвина, кабель интерфейсный RS232, набор RM-DM-3 крепления в стойку
Таблица 2 - Измерения на постоянном токе
Величина |
Верхняя граница диапазона |
Пределы допускаемых основных абсолютных погрешностей |
Дополнительные абсолют. погрешности от изменения температуры на 1°С |
Напряжение постоянного тока |
± 200,0000 мВ |
± (0,00004 U + 5 мкВ) |
± (0,000005 U + 0,5 мкВ) |
± 2,000000 В |
± (0,000035 U + 12 мкВ) |
± (0,000005 U + 1,00 мкВ) | |
± 20,00000 В |
± (0,000040 U + 100 мкВ) |
± (0,000005 U + 10,00 мкВ) | |
± 200,0000 В |
± (0,000050 U + 1,2 мВ) |
± (0,000005 + 100,0 мкВ) | |
± 1000,000 В |
± (0, 000055 U + 10 мВ) |
± (0,000005 U + 1,00 мВ) | |
Сила постоянного тока |
± 200,0000 мкА |
± (0,00050U + 0,006 мкА) |
± (0,000020 I + 0,001 мкА) |
± 2,000000 мА |
± (0,00050 I + 0,06 мкА) |
± (0,000020 I + 0,001 мкА) | |
± 20,00000 мА |
± (0,00050 I + 3,00 мкА) |
± (0,000020 I + 0,50 мкА) | |
± 200,0000 мА |
± (0,00050 I + 60,0 мкА) |
± (0,000020 I + 5,00 мкА) | |
± 2,000000 A |
± (0,00100 I + 0,40 мА) |
± (0,000050 I + 20,00 мкА | |
± 10,00000 A |
± (0,00150 I + 0,010 мА) |
± (0,000050 I + 200,0 мкА) | |
Сопротивление |
200,0000 Ом |
± (0,00010 R + 0,008 Ом) |
± (0,000006 R+ 0,0005 Ом) |
2,000000 кОм |
± (0,00010 R + 0,20 Ом) |
± (0,000006 R + 0,020 Ом) | |
20,00000 кОм |
± (0,00010 R + 2,00 Ом) |
± (0,000006 R + 0,20 Ом) | |
200,0000 кОм |
± (0,00010 R + 20,0 Ом) |
± (0,000006 R + 2,00 Ом) | |
1,000000 МОм |
± (0,00012 R + 100,0 Ом) |
± (0,000010 R + 20,0 Ом) | |
10,00000 МОм |
± (0,00040 R + 1,00 кОм) |
± (0,000030 R + 200,0 Ом) | |
100,0000 МОм |
± (0,00800 R + 10,0 кОм) |
± (0, 001500 R + 2,0 кОм) | |
Проверка диода |
± 2,0000 В |
± (0,00010 U + 0,400 мВ) |
± (0, 000010 U + 0, 040 мВ) |
Проверка электропроводности |
2000,0 Ом |
± (0,00010 R + 0,40 Ом) |
± (0, 000010 R + 0,040 Ом) |
Обозначения: U, I, R -измеряемые величины напряжения, силы тока и сопротивления
Таблица 3 - Измерения напряжения переменного тока
Верхняя граница диапазона |
Диапазон частот |
Пределы допускаемых основных абсолютных погрешностей |
Дополнительные абсолют. погрешности от измен. температуры на 1°С |
200,0000 мВ |
3 Гц-5 Гц |
± (0,01 U + 80,0 мкВ) |
± (0,001 U + 8,0 мкВ) |
5 Гц-10 Гц |
± (0,0035 U + 80,0 мкв) |
± (0,0035 U + 80,0 мкВ) | |
10 Гц-20 кГц |
± (0,0006 U + 80,0 мкв) |
± (0,0005 U + 80,0 мкВ) | |
20 кГц-50 кГц |
± (0,0012 U + 100,0 мкв) |
± (0,0011 U + 100,0 мкВ) | |
50 кГц-100 кГц |
± (0,0060 U + 160,0 мкв) |
± (0,0060 U + 160,0 мкВ) | |
100 кГц- 300 кГц |
± (0,0400 U + 1,0 мв) |
± (0,0200 U + 400 мкВ) | |
2,000000 В |
3 Гц-5 Гц |
± (0,0010 U + 6,00 мВ) |
± (0,0010 U + 600 мкВ) |
5 Гц-10 Гц |
± (0,0035 U + 6,00 мв) |
± (0,0035 U + 600 мкВ) | |
10 Гц-20 кГц |
± (0,0006 U + 6,00 мв) |
± (0,0005 U + 600 мкВ) | |
20 кГц-50 кГц |
± (0,0012 U + 10,00 мв) |
± (0,0011 U + 750 мкВ) | |
50 кГц-100 кГц |
± (0,0060 U + 16,00 мв) |
± (0,0060 U + 1,20 мВ) | |
100 кГц- 300 кГц |
± (0,04 00U + 100,0 мв) |
± (0,0200 U + 2,40 мВ) | |
20,00000 В |
3 Гц-5 Гц |
± (0, 0001 U+ 8,00 мв) |
± (0,00100 U+ 800 мкВ) |
5 Гц-10 Гц |
± (0, 0035 U+ 8,00 мкв) |
± (0,00035 U+ 800 мкВ) | |
10 Гц-20 кГц |
± (0,0008 U+ 8,00 мкв) |
± (0,00008 U+ 800 мкВ) | |
20 кГц-50 кГц |
± (0,0015 U+ 10,0 мВ ) |
± (0,00012 U+ 1,00 мВ) | |
50 кГц-100 кГц |
± (0,0060 U+ 16,0 мв) |
± (0,00060 U+ 1,6 мВ) | |
100 кГц- 300 кГц |
± (0,0400 U+ 100,0 мв) |
± (0,00200 U+ 4,00 мВ) | |
200,0000 В |
3 Гц-5 Гц |
± (0,0100 U+ 20,0 мв) |
± (0,00100 U+ 2,0 мВ) |
5 Гц-10 Гц |
± (0,0035 U+ 20,0 мв) |
± (0,00035 U+ 2,0 мВ) | |
10 Гц-20 кГц |
± (0,0008 U+ 20,0 мв) |
± (0,00008 U+ 2,0 мВ) | |
20 кГц-50 кГц |
± (0,0015 U+ 33,0 мв) |
± (0,00012 U+ 3,30 мВ) | |
50 кГц-100 кГц |
± (0,0060 U+ 53,0 мв) |
± (0,00060 U+ 5,30 мВ) | |
100 кГц- 300 кГц |
± (0,0040 U+ 330 мв) |
± (0,00200 U+ 82,5 мВ) | |
750,000 В |
3 Гц-5 Гц |
± (0,0100 U+ 225 мв) |
± (0,00100 U+ 22,5 мВ) |
5 Гц-10 Гц |
± (0,0035 U+ 225 мв) |
± (0,00035 U+ 22,5 мВ) | |
10 Гц-20 кГц |
± (0,0008 U+ 225 мв) |
± (0,00008 U+ 22,5 мВ) | |
20 кГц-50 кГц |
± (0,0015 U+ 3,75 в) |
± (0,00012 U+ 375 мВ) | |
50 кГц-100 кГц |
± (0,0060 U+ 5,40 в) |
± (0,00060 U+ 540 мВ) | |
100 кГц-300 кГц |
± (0,0400 U+ 37,5 в) |
± (0,00200 U+ 1,50 В) |
Таблица 4 - Измерения силы переменного тока
Верхняя граница диапазона |
Диапазон частот |
Пределы допускаемых основных абсолютных погрешностей |
Дополнительные погрешн. от изменения температуры на 1°С |
200,0000 мкА |
3 Гц-5 Гц |
± (0,0110 I +0,12 мкА) |
± (0,00200 I + 0,012 мкА) |
5 Гц-10 Гц |
± (0,0035 I + 0,12 мкА) |
± (0,00100 I + 0,012 мкА) | |
10 Гц-5 кГц |
± (0,0015 I + 0,12 мкА) |
± (0,00015 I + 0,012 мкА) | |
5 кГц-10 кГц |
± (0,0035 I + 0,14 мкА) |
± (0,00030 I + 0,012 мкА) | |
2,000000 мА |
3 Гц-5 Гц |
± (0,0100 I + 0,8 мкА) |
± (0,00100 I + 0,12 мкА) |
5 Гц-10 Гц |
± (0,0030 I + 0,8 мкА) |
± (0,00035 I + 0,12 мкА) | |
10 Гц-5 кГц |
± (0,0012 I + 0,8 мкА) |
± (0,00015 I + 0,12 мкА) | |
5 кГц-10 кГц |
± (0,0020 I + 5,0 мкА) |
± (0,00030 I + 0,12 мкА) | |
20,00000 мА |
3 Гц-5 Гц |
± (0,0110 I + 12 мкА) |
± (0,00200 I + 1,2 мкА) |
5 Гц-10 Гц |
± (0,0035 I + 12 мкА) |
± (0,00100 I + 1,2 мкА) | |
10 Гц-5 кГц |
± (0,0015 I + 12 мкА) |
± (0,00015 I + 1,2 мкА) | |
5 кГц-10 кГц |
± (0,0035 I + 14 мкА) |
± (0,00030 I + 1,2 мкА) | |
200.0000 мА |
3 Гц-5 Гц |
± (0,010 I+ 80 мкА) |
± (0,00100 I + 12 мкА) |
5 Гц-10 Гц |
± (0,003 I + 80 мкА) |
± (0,00035 I + 12 мкА) | |
10 Гц-5 кГц |
± (0,001 I + 80 мкА) |
± (0,00015 I + 12 мкА) | |
5 кГц-10 кГц |
± (0,002 I + 500 мкА) |
± (0,00030 I + 12 мкА) | |
2.000000 А |
3 Гц-5 Гц |
± (0,011 I + 1,20 мА) |
± (0,00100 I + 120 мкА) |
5 Гц-10 Гц |
± (0,0035 I + 1,20 мА) |
± (0,00035 I + 120 мкА) | |
10 Гц-5 кГц |
± (0,0015 I + 1,20 мА) |
± (0,00015 I + 120 мкА) | |
5 кГц-10 кГц |
± (0,0035 I + 1,40 мА) |
± (0,00030 I + 120 мкА) | |
10.00000 А |
3 Гц-5 Гц |
± (0,011 I + 10,0 мА) |
± (0,00100 I + 1,6 мА) |
5 Гц-10 Гц |
± (0,0035 I + 10,0 мА) |
± (0,00035 I + 1,6 мА) | |
10 Гц-5 кГц |
± (0,0015 I + 10,0 мА) |
± (0,00015 I + 1,6 мА) |
Таблица 5 - Измерение частоты и периода
Диапазон напряжений |
Диапазон частот |
Пределы допускаемых основн. относительных погрешностей |
Дополнительная относ. погрешность от измене ния температуры на 1 С |
От 200 мВ до 750 В |
3 Гц-5 Гц |
± 0,0007 F |
± 0,00005 F |
5 Гц-10 Гц |
± 0,0004 F |
± 0,00005 F | |
10 Гц-40 Гц |
± 0,0002 F |
± 0,00001 F | |
40 Гц-300 кГц |
± 0,00007 F |
± 0,00001 F | |
300 кГц -1 МГц |
± 0,00007 F |
± 0,00001 F |
Обозначение: F - измеряемая величина частоты
Таблица 6 - Измерения ёмкости
Верхняя граница диапазона |
Пределы допускаемых абсолютных основных погрешностей |
Дополнительная абсолют. погрешность от изменения температуры на 1 °C |
2,000 нФ |
± (00,2 С + 50 пФ) |
± (0,0005С +10 пФ) |
20,00 нФ |
± (00,1 С + 60 пФ) |
± (0,0005С +2 пФ) |
200,0 нФ |
± (00,1 С + 600 пФ) |
± (0,0001 С +20 пФ) |
2,000 мкФ |
± (00,1 С + 6,0 нФ) |
± (0,0001 С +200 пФ) |
20,00 мкФ |
± (00,1 С + 60,0 нФ) |
± (0,0001С +2,0 нФ) |
200,0 мкФ |
± (00,1 С + 600,0 нФ) |
± (0,0001 С +20,0 нФ) |
2,000 мФ |
± (00,1 С + 6,0 мкФ) |
± (0,0001С +200,0 нФ) |
20,00 мФ |
± (00,1 С + 60,0 мкФ) |
± (0,0001 С +2,0 мкФ) |
100,0 мФ |
± (00,3 С + 400,0 мкФ) |
± (0,0005С +40,0 мкФ) |
Обозначение: С - измеряемая величина ёмкости
Таблица 7 - Измерение температуры
Вид преобразователя |
Характеристика |
Диапазон измерений |
Пределы допускаемых основных абсолютных погрешностей |
Дополнительные погрешности от изменения тем пературы на 1 C |
Коэффиц. преобразования, 1/оС | ||||
Термопреобразователи сопротивления платиновые, номинальное сопротивление 49 - 2100 Ом |
а=0,00385 |
-200C до 660C |
± 0,16C |
± 0,01C |
а=0,00389 |
-200C до 660C |
± 0,17C |
± 0,01C | |
а=0,00391 |
-200C до 660C |
± 0,14C |
± 0,01C | |
а=0,00392 |
-200C до 660C |
± 0,15C |
± 0,01C |
Номинальное сопротивление | ||||
2,2 кОм |
-40оС до 150°С |
± 0,08С |
± 0,002С | |
3 кОм |
-40оС до 150С |
± 0,08С |
± 0,002С | |
Термопреобразователи сопротивления |
5 кОм |
-40С до 150С |
± 0,08С |
± 0,002С |
10 кОм |
-40С до 150С |
± 0,08С |
± 0,002С | |
30 кОм |
-40С до 150С |
± 0,08С |
± 0,002С |
Тип | ||||
Термопара |
B |
0ОС до 1820ОС |
± 0,76С |
± 0,14С |
E |
-270оС до 1000С |
± 0,5С |
± 0,02С | |
J |
-210С до 1200С |
± 0,5С |
± 0,02С | |
K |
-270С до 1372С |
± 0,5С |
± 0,03С | |
N |
-270С до 1300С |
± 0,5С |
± 0,04С | |
R |
-270С до 1768,1С |
± 0,5С |
± 0,09С | |
S |
-270С до 1768,1С |
± 0,6С |
± 0,11 С | |
T |
-270С до 400С |
± 0,5С |
± 0,03С |
Таблица 8 - Общие технические характеристики
Дисплей |
Жидкокристаллический, цветной, разрешение 256x 64 пикселей, 6 1/2 разрядов, двойная цифровая шкала |
Габариты |
(Высота*ширина*длина): 107.0 мм*231.6 мм*290.5 мм |
Масса нетто |
Около 3.2 кг |
Питание |
Переменный ток 100 В - 120 В/ 45 Гц - 440 Гц; до 25 ВА Переменный ток 200 В - 240 В/ 45 Гц - 66 Гц; до 25 ВА |
Рабочие условия Температура Влажность относительная |
от 0 до 50°С 80 % до 40°С без конденсации |
Температура хранения |
От -40С до 70С |
Удаленные порты |
GPIB, 10/100Mbit LAN, USB 2.0 Full Speed Device & Host, RS232C |
