Номер по Госреестру СИ: 61542-15
61542-15 Источники питания программируемые
(DP812, DP812A, DP813, DP813A)
Назначение средства измерений:
Источники питания программируемые DP812, DP812А, DP813 и DP813А предназначены для воспроизведения напряжения и силы постоянного тока и однополярной программируемой формы.

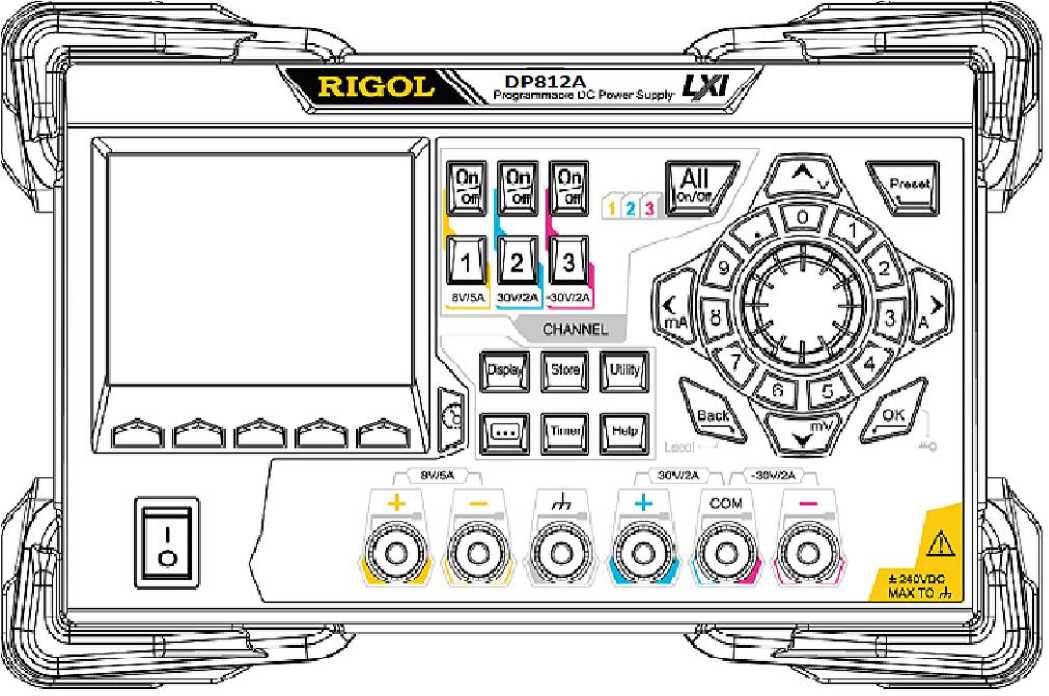

Внешний вид.
Источники питания программируемые
Рисунок № 1
Общие сведения
Дата публикации - 11.04.2022
Срок свидетельства - 11.09.2021
Номер записи -
ID в реестре СИ - 374960
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DP813A, DP813,
Производитель
Изготовитель - Фирма "RIGOL Technologies, Inc."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1089 от 2015.09.11 Об утверждении типов средств измерений
№2129 от 2020.12.17 о продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Источники питания программируемые (DP812, DP812A, DP813, DP813A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "RIGOL Technologies, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39474-08 01.01.2014 |
Генераторы сигналов специальной и произвольной формы двухканальные, DG1000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
55023-13 30.09.2018 |
Мультиметры цифровые, DM3068, DM3068A, DM3068B, DM3068E, DM3068U Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
55992-13 19.12.2018 |
Генераторы сигналов произвольной формы, DG5351, DG5352, DG5251, DG5252, DG5101, DG5102, DG5071, DG5072, DG5061, DG5062 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
57457-14 26.05.2019 |
Осциллографы цифровые, RIGOL MSO2000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
60892-15 10.06.2021 |
Осциллографы цифровые, RIGOL DS1054Z, MSO1054Z Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
61542-15 11.09.2021 |
Источники питания программируемые, DP812, DP812A, DP813, DP813A Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ МП |
2 года |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Источники питания программируемые (DP812, DP812A, DP813, DP813A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Источники питания программируемые (DP812, DP812A, DP813, DP813A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Приборы имеют метрологически значимое встроенное программное обеспечение (ПО), реализованное аппаратно. Метрологические характеристики приборов нормированы с учетом его влияния.
Встроенное ПО (микропрограмма) заносится в программируемое постоянное запоминающее устройство (ППЗУ) предприятием-изготовителем и недоступно потребителю.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
DP800 Program |
MQX |
00.01.07 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания программируемым DP812, DP812A, DP813 и DP813A-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
-
2. Техническая документация фирмы «RIGOL Technologies, Inc.» , КНР.
Поверка
Поверка осуществляется по документу МП 61542-15 «Источники питания программируемые DP812, DP812A, DP813 и DP813A. Методика поверки», утвержденному ФГУП «ВНИИМС» 14 мая 2015 г.Средства поверки: вольтметр универсальный В7-78/1, пределы измерений напряжения постоянного тока от 0,1 до 1000 В, пределы допускаемой основной абсолютной погрешности ± (0,003540-2 •иизм + 5 е.м.р.), где иизм - измеряемое напряжение.
Катушка электрического сопротивления Р310. Номинальное значение сопротивления 0,001 Ом, максимальный рабочий ток 55 А. Класс точности 0,02.
Осциллограф цифровой запоминающий WaveJet 352-А (полоса пропускания 0 - 500 МГц, коэффициент развёртки Кр от 500 пс/дел. до 50 с/дел., погрешность ± 10х10-6*Кр; коэффициент отклонения Ко от 2 мВ/дел. до 10 В/дел., погрешность ±(1,5x10-2*U + 0,5*10-2х8хКо)
Нагрузка электронная программируемая модульная АКИП-1301, напряжение от 0 до 60 В, погрешность установки ± 10-3 • (иуст + имакс), сила тока от 0 до 30 А, погрешность установки ± 240-3 Пуст + 1макс), где Г[уст и 1уст - установленные, Uмакс и 1макс - максимальные значения напряжения и силы тока.
Вольтметр Э545, пределы измерений напряжения переменного тока от 75 до 600 В. Кл. точности 0,5.
Изготовитель
Фирма «RIGOL Technologies, Inc.»Китай, 102206, г. Пекин, р-н Чанпин, уезд Шахэ, п. Цайхэ, д.156 (156# CaiHe Village, ShaHe Town, ChangPing, Beijing, P.R. China)
Телефон: (8610)80706688 Факс: (8610) 80720067
Сайт в Интернет: www.rigol.com электронная почта: support@rigol.com
Заявитель
Фирма TUV Rheinland (China) Ltd.
Китай, 100022, г. Пекин, р-н Чаоянг, 3-й Западный район, квартал 707, здание AVIC, офис 10. Unit 707, AVIC Building, No.10B, Central Road, East 3rd Ring Road, Chaoyang District, Beijing 100022 P.R. China
Телефон +86 10 6566 6660-169
Сайт в Интернет: www.tuv.com электронная почта: doe@chn.tuv.com.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Источники питания программируемые DP812, DP812А, DP813 и DP813А (далее - источники) представляют собой электронные устройства, формирующие из напряжения переменного тока питания регулируемые стабилизированные напряжение и силу постоянного тока и однополярной программируемой формы.
Источники имеют режимы стабилизации напряжения, тока и воспроизведения программируемых функций. Регулировки выходных напряжения и силы тока независимы друг от друга.
Источники позволяют последовательное и параллельное включение выходов.
Напряжение, сила тока и мощность на выходе источника измеряются и отображаться дисплеем в цифровой форме и могут быть сохранены во внутренней памяти.
В моделях DP812А и DP813А напряжение, сила тока и мощность на выходе отображаются так же в графической форме и в виде имитации стрелочных приборов.
Источники имеют защиту от перегрузки по напряжению, току, от перегрева, неправильного подключения и случайных изменений параметров пользователем.
В источниках реализована функция задержки включения/выключения, поддержка определенного и неограниченного числа циклов переключения режимов.
Для управления источниками используется встроенный микропроцессор с локальным и дистанционным управлением.
Для связи с внешними устройствами источники в стандартной комплектации снабжены интерфейсами USB Host, USB Device, LAN, RS232, Digital I/O. Опционально поддерживаются интерфейсы GPIB.
Конструктивно источники выполнены в настольных пластмассовых корпусах.
На передней панели расположены дисплей, кнопки и поворотный переключатель управления, клеммы выхода и заземления.
На задней панели источника расположены разъем и переключатель напряжения питания, разъем дистанционного управления, разъемы интерфейсов USB, LAN, RS232, разъем Digital I/O для подключения входа и выхода внешнего датчика, вентилятор охлаждения.
Питание - от сети переменного тока.
Рис.1 - Источники DP812, DP812A, DP813 и DP813A. Вид спереди
Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления задней стенки корпуса пломбируется.
Таблица 3
|
Наименование |
Количество |
|
Стандартный комплект | |
|
Источник питания |
1 шт. |
|
Кабель питания |
1 шт. |
|
Кабель интерфейса USB типа CB-USB-150 |
1 шт. |
|
Предохранители (50T-025H 250V 2.5A) |
1 шт. |
|
Приспособление для короткого замыкания |
1 шт. |
|
Буклет для ознакомления (бумажный) |
1 шт. |
|
Методика поверки |
1 шт. |
|
Компакт-диск с руководством по эксплуатации и другими информационными материалами |
1 шт. |
|
Модуль переключения USB в GPIB |
1 шт. |
|
По дополнительному заказу | |
|
Набор для монтажа каркаса серии КDP1000 |
1 к-т |
|
Кабель для RS-485 |
1 шт. |
Таблица 2 -
|
Модель |
DP812, DP812A |
DP813, DP813A | ||
|
Канал |
80 В/2А 160 В/1А |
8 В/20 A |
20 В/10 A | |
|
Выход постоянного тока (0-40°C) | ||||
|
Напряжение, В |
От 0 до +80 |
От 0 до +160 |
От 0 до +8 |
От 0 до +20 |
|
Сила тока, А |
От 0 до 2 |
От 0 до 1 |
От 0 до 20 |
От 0 до 10 |
|
Защита от перенапряжения,В |
От 0,1 до 88 |
0,1 до 176 |
От 0,1 до 8,8 |
От 0,1 до 23 |
|
Защита от перегрузки по току, А |
От 0,1 до 2,2 |
От 0,1 до 1,1 |
От 0,1 до 22 |
От 0,1 до 11 |
|
Пределы основной погрешности установки напряжения и силы тока выхода | ||||
|
Напряжение, В |
± (0,0001-U + 2 мВ) | |||
|
Сила тока, А |
± (0,0001-1+250 мкА) | |||
|
Пульсации и шумы (от 20 Гц до 20 МГц) | ||||
|
Допускаемое напряжение шума |
<1 мкВ ср,кв. |
< 8 мВ пик. |
<350 мкВ ср.кв. |
< 3 мВ пик. |
|
Допускаемая сила тока шума |
< 2 мА ср. кв. | |||
|
Годовая погрешность установки напряжения и силы тока выхода |
;25±5°C) | |||
|
Напряжение, В |
± (0,0005 •U + 50 мВ) |
± (0,0005 -U + 50 мВ) | ||
|
Сила тока, А |
± (0,001-1 + 10 мА) |
± (0,002 -I + 10 мА) | ||
|
Дополнительные погрешности установки напряжения и силы тока выхода от температуры окружающего воздуха | ||||
|
Напряжение, В |
± (0,0001-U + 3 мВ) /°C | |||
|
Сила тока, А |
± (0,0002-1 +3 мА) /°C | |||
|
Г абаритные размеры, мм |
239 (ширина) x 157мм (высота) x 418 мм (глубина) | |||
|
Масса, кг |
9,0 | 10,0 | |||
|
Питание переменного тока Напряжение, В Частота, Гц |
100 ±10 %; 115 ± 10 %; 230 ± 10 % (максимально 250) 50-60 | |||
|
Рабочая температура,°С |
При 0 - 40 допустимая сила тока выхода - до номинальной При превышении до 55 линейно падает до 50 % номинальной | |||
|
Способ охлаждения |
Охлаждение встроенным вентилятором | |||
Примечания: U - напряжение постоянного тока на выходе источника
I - сила постоянного тока на выходе источника
