54856-13 Измерители воздушного зазора
(AGT)
Назначение средства измерений:
Измерители воздушного зазора серии AGT (далее измерители) предназначены для измерений параметров относительной вибрации (ротора относительно статора) в работающих машинах и агрегатах роторного типа (газовые, паровые и гидротурбины, электродвигатели и т.д.).
Внешний вид.

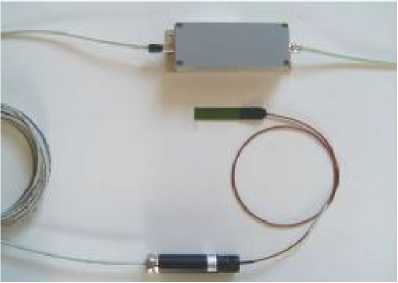

Измерители воздушного зазора
Рисунок № 1
Внешний вид.
Измерители воздушного зазора
Рисунок № 2
Внешний вид.
Измерители воздушного зазора
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист сертификата калибровки типографским способом и на корпус преобразователя методом наклейки.
Сведения о методиках измерений отсутствуют. Нормативные и технические документыНормативные и технические документы, устанавливающие требования к измерителям воздушного зазора серии AGT1. МИ 2070-90 «Государственная система обеспечения единства измерений . Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3 • 10-1 2Ч0-4 Гц». 2. Техническая документация фирмы. Рекомендации по области применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям. ПоверкаПоверка осуществляется по документу МП 54856-13 «Измерители воздушного зазора серии AGT.Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2013 г. Основные средства поверки: поверочная вибрационная установка 2 разряда по МИ 207090, мультиметр цифровой Agilent 34401А (г/р № 33921-07), набор мер длины концевых плоскопараллельных до 100 мм (г/р № 38376-08). ИзготовительФирма «MC-monitoring SA », Швейцария Адрес: CH-1709 Fribourg, SwitzerlandТел.: +41 26 401 84 56 Факс: +41 26 401 84 57 E-mail: info@mc-monitoring.com Web: www.mc-monitoring.com Испытательный центрГосударственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»Принцип действия измерители воздушного зазора серии AGT основан на измерении изменения емкости воздушного конденсатора, одной из обкладок которого является пластина датчика, смонтированного внутри статора генератора, а второй - полюс ротора. При вращении ротора происходит периодическое изменение расстояния (воздушного зазора) между обкладками конденсатора, что приводит к изменению его емкости. Изменение емкости преобразуется в изменение выходного напряжения, пропорционального величине зазора. Измерители воздушного зазора серии AGT являются измерителями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал). Измерители состоят из датчика воздушного зазора AGS с интегрированным триаксиаль-ным кабелем, импедансного переходника AGA и преобразователя сигнала AGC, который преобразует изменение емкости в выходной сигнал, пропорциональный величине зазора. Измерители воздушного зазора серии AGT имеют следующие модификации: AGT-212, AGT-212 (2-8 мм), AGT-525, AGT-530, AGT-550 и AGT-550 МХ. Измерители отличаются диапазоном измерения воздушного зазора и габаритными размерами. Внешний вид измерителей воздушного зазора серии AGT приведен на рисунках 1-3. Рисунок 1. AGT-525, AGT-530, AGT-550 Рисунок 2. AGT-212, AGT-212 (2-8 мм) I 7 Рисунок 3. AGT-550MX
| |
Датчик воздушного зазора AGS |
1 шт. |
Переходник AGA |
1 шт. |
Преобразователь сигнала AGC |
1 шт. |
Кабель |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Методика поверки |
1 экз. |
Таблица 1
Наименование характеристики |
Модели | ||
AGT-212 |
AGT-212 (2-8 мм) | ||
Значения | |||
Номинальное значение коэффициента преобразования, В/мм |
0,8 |
1,33 | |
мА/мм |
1,6 |
2,67 | |
Пределы допускаемого отклонения коэф- | |||
фициента преобразования от номинального |
± 1 | ||
значения, %, не более | |||
Диапазон измерения воздушного зазора, мм |
От 2 до 12 включ. |
От 2 до 8 включ. | |
Диапазон рабочих частот, Гц |
От 0 до 10 000 включ. | ||
Нелинейность амплитудной характеристики, %, не более: от 3 до 8 мм |
2 | ||
от 2 до 3 мм, от 8 до 12мм от 2 до 8 мм |
5 |
2 | |
Неравномерность частотной характеристи- | |||
ки, дБ, не более |
- 3 | ||
Пределы допускаемого отклонения коэффициента преобразования от номинального | |||
значения в диапазоне температур, %/°С, не |
0,03 | ||
более | |||
Условия эксплуатации: диапазон рабочих температур, °С: | |||
датчика |
от - 15 до +125 | ||
преобразователя |
от - 15 до +55 | ||
Габаритные размеры (длина х ширина х высота), мм, не более: | |||
датчика |
17,4 х 122 х 0,7 |
17,4 х 97,7 х 0,7 | |
преобразователя |
64 х 150 х 34 |
64 х 150 х 34 | |
Масса, г, не более: | |||
датчика |
40 | ||
преобразователя |
250 |
Таблица 2
Наименование характеристики |
Модели | |||
AGT-525 |
AGT-530 | |||
Значе |
ния | |||
Номинальное значение коэффициента преобразования, В/мм |
0,4 |
0,32 | ||
мА/мм |
0,8 |
0,64 | ||
Пределы допускаемого отклонения коэф- | ||||
фициента преобразования от номинального |
± 1 | |||
значения, %, не более | ||||
Диапазон измерения воздушного зазора, мм |
От 5 до 25 включ. |
От 5 до 30 включ. | ||
Диапазон рабочих частот, Гц |
От 0 до 10 000 включ. | |||
Нелинейность амплитудной характеристики, %, не более: от 5 до 8 мм, от 20 до 25 мм |
5 | |||
от 8 до 20 мм от 5 до 10 мм, от 25 до 30 мм |
2 |
5 | ||
от 10 до 25 мм |
2 | |||
Неравномерность частотной характеристи- | ||||
ки, дБ, не более |
- 3 | |||
Пределы допускаемого отклонения коэффициента преобразования от номинального | ||||
значения в диапазоне температур, %/°С, не |
0,03 | |||
более | ||||
Условия эксплуатации: диапазон рабочих температур, °С: | ||||
датчика |
от - 15 до +125 | |||
преобразователя |
от - 15 до +55 | |||
Габаритные размеры (длина х ширина х высота), мм, не более: | ||||
датчика |
32 х 220 х 2,1 | |||
преобразователя |
64 х 150 х 34 | |||
Масса, г, не более: | ||||
датчика |
40 | |||
преобразователя |
250 |
Таблица 3
Наименование характеристики |
Модели | |
AGT-550 |
AGT-550 МХ | |
Знач |
[ения | |
Номинальное значение коэффициента преобразования, В/мм мА/мм |
0,266; 0,4 0,533; 0,8 |
0,266 0,533 |
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, %, не более |
± 1 |
Диапазон измерения воздушного зазора, мм |
От 15 до 35 включ. От 20 до 50 включ. |
От 35 до 65 включ. | |
Диапазон рабочих частот, Гц |
От 0 до 10 000 включ. | ||
Нелинейность амплитудной характеристики, %, не более: От 15 до 35 мм; от 20 до 50мм; от 35 до 55 мм |
2 |
2 | |
От 55 до 65 мм |
3 | ||
Неравномерность частотной характеристики, дБ, не более |
3 | ||
Пределы допускаемого отклонения коэффициента преобразования от номинального значения в диапазоне температур, %/°С, не более |
0,03 |
0,05 | |
Условия эксплуатации: диапазон рабочих температур, °С: | |||
датчика |
от - 15 до +125 | ||
преобразователя |
от - 15 до +55 | ||
Габаритные размеры (длина х ширина х высота), мм, не более: | |||
датчика |
32 х 220 х 2,1 |
80 х 263,5 х 2,1 | |
преобразователя |
64 х 150 х 34 |
64 х 150 х 34 | |
Масса, г, не более: | |||
датчика |
40 | ||
преобразователя |
250 |
