78897-20 Акселерометры пьезоэлектрические
(PAS-103M5)
Назначение средства измерений:
Акселерометры пьезоэлектрические PAS-103M5 со встроенным усилителем заряда (далее - акселерометры) предназначены для преобразования механических колебаний в электрический сигнал, пропорциональный виброускорению контролируемого объекта.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
PAS-103M5
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "УСТЬ-СРЕДНЕКАНСКАЯ ГЭС ИМ. А.Ф. ДЬЯКОВА" | Юридические лица | 15 | 15 | 1,00 |
| АО "УСТЬ-СРЕДНЕКАНСКАЯ ГЭС ИМ. А.Ф. ДЬЯКОВА", ИНН 4909095293 | Юридические лица | 13 | 13 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 101ff2d4-f6f0-af8c-fef8-4934dd6c67ab | 78897-20 | 2021-12-23 | — | актуальная |
| 45f72873-f702-4e47-1deb-743ba106a172 | 78897-20 | 2020-09-22 | 2021-12-23 | архивная |
| 455bed3c-72d9-d4ae-2e48-78794493e0b0 | 78897-20 | 2020-09-09 | 2020-09-22 | архивная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.


отсутствует.
Лист № 2 Всего листов 4
наносится на титульный лист паспорта методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам пьезоэлектрическим PAS-103M5
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения
Техническая документация фирмы «MC- monitoring SA», Швейцария
осуществляется по документу ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь. Акселерометры имеют встроенный усилитель заряда.
Конструктивно акселерометры состоят из инерционной массы, пьезоэлемента и основания, жестко соединенных между собой, и закрытого корпуса.
Акселерометры выпускаются под торговым знаком «MC-monitoring».
Общий вид акселерометров приведен на рисунках 1 и 2.

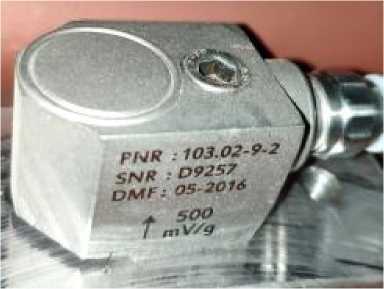

Рисунок 2 - Общий вид акселерометра пьезоэлектрического PAS-103M5

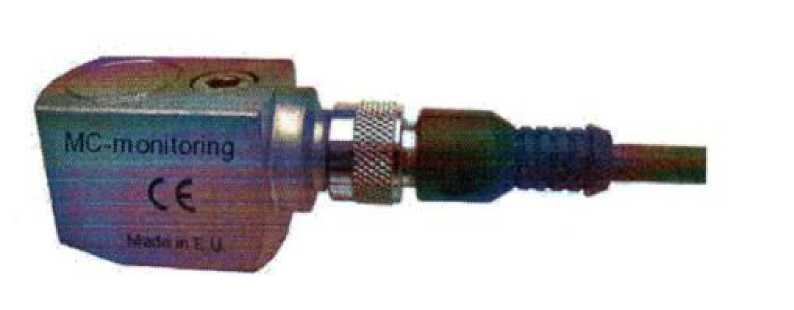

Рисунок 1 - Общий вид акселерометра пьезоэлектрического PAS-103M5
Пломбирование акселерометра не предусмотрено.
Таблица 3 -
|
Наименование |
Обозначение |
Количество, шт. |
|
Акселерометр пьезоэлектрический (заводские номера D9255, D9261, D9254, D9252, D9251, D9256, D9250, D9253, D9260, D9259, D9249, D9257, D9258) |
PAS-103M5 |
13 |
|
Паспорт |
Акселерометр пьезоэлектрический PAS-103M5 |
13 |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с-2) |
50,97 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, не более |
± 5,0 |
|
Диапазон измерений виброускорения, м/с2 |
от 0,01 до 98,1 |
|
Диапазон рабочих частот, Гц |
от 0,2 до 1000 |
|
Неравномерность амплитудно-частотной характеристики в диапазоне частот от 0,2 до 1000 Гц, %, не более |
от - 40,0 до + 10,0 |
|
Неравномерность амплитудно-частотной характеристики в диапазоне частот от 0,4 до 1000 Гц, %, не более |
± 10,0 |
|
Нелинейность амплитудной характеристики, %, не более |
± 1,0 |
|
Отклонение коэффициента преобразования от действительного значения в диапазоне температур от минус 30 до плюс 50 °С, %, не более |
± 2,0 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от + 22 до + 28 |
|
Потребляемый ток, мА |
от 2 до 10 |
|
Выходное сопротивление, Ом, не более |
200 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от - 30 до + 50 |
|
Габаритные размеры (длина, ширина, высота), мм, не более |
63x26x26 |
|
Масса, кг, не более |
0,165 |
