Номер по Госреестру СИ: 70830-18
70830-18 Преобразователи вихретоковые
(РРТ-280)
Назначение средства измерений:
Преобразователи вихретоковые PPT-280 (далее преобразователи) предназначены для бесконтактных измерений вибрации вала относительно корпуса (виброперемещения), осевого перемещения (смещения) вала и частоты вращения.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
РРТ-280
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "УСТЬ-СРЕДНЕКАНСКАЯ ГЭС ИМ. А.Ф. ДЬЯКОВА", ИНН 4909095293 | Юридические лица | 9 | 9 | 1,00 |
| АО "УСТЬ-СРЕДНЕКАНСКАЯ ГЭС ИМ. А.Ф. ДЬЯКОВА" | Юридические лица | 8 | 8 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 9d9533ef-d862-c9b9-1cac-4f2c0f94cda4 | 70830-18 | 2023-03-31 | — | актуальная |
| 0310f40b-3fa3-eed0-7b23-565dde2304a5 | 70830-18 | 2020-05-07 | 2023-03-31 | архивная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.

отсутствует.
ГОСТ ИСО 10817-1-2002 «Вибрация. Системы измерений вибрации вращающихся валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям вихретоковым PPT-280
Техническая документация фирмы «MC-monitoring SA», Швейцария.
осуществляется по документу МП 204/3-02-2018 «Преобразователи вихретоковые PPT-280. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 января 2018 года.
Основные средства поверки: рабочий эталон 2-ого разряда по ГОСТ 8.800-2012, стенд СП31 (рег. № 61681-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения зазора (смещения) и его динамического изменения (виброперемещения).
Преобразователи представляют собой бесконтактный вихретоковый датчик со встроенным усилителем сигнала и соединительным кабелем.
Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).

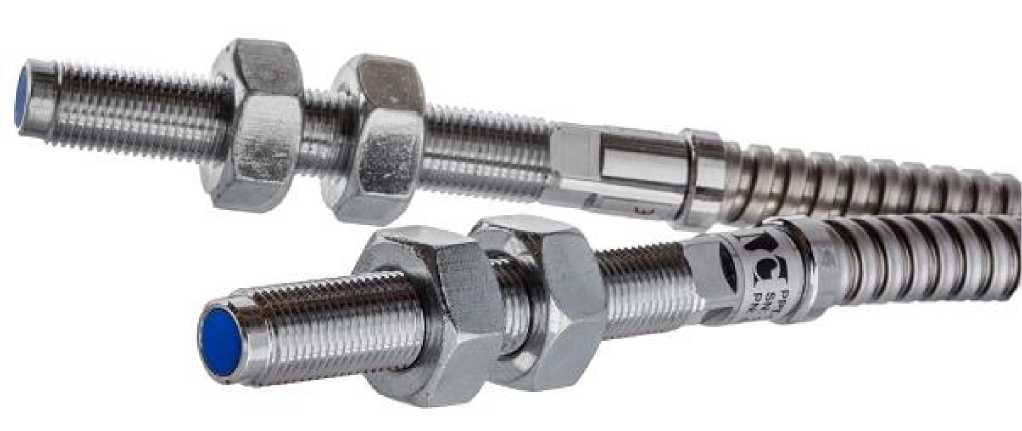

Общий вид преобразователей вихретоковых PPT-280 приведен на рисунке 1. Пломбирование преобразователей конструкцией не предусмотрено.
