Номер по Госреестру СИ: 54037-13
54037-13 Генераторы газовых смесей паров этанола в воздухе
(ALCOSIM)
Назначение средства измерений:
Генераторы газовых смесей паров этанола в воздухе ALCOSIM (далее - генераторы) предназначены для приготовления газовых смесей, используемых при проведении поверки и испытаний анализаторов паров этанола в выдыхаемом воздухе, в том числе в целях утверждения типа.
Генераторы применяются в качестве рабочих эталонов 1-го разряда по ГОСТ 8.578-2008.
Внешний вид.
Генераторы газовых смесей паров этанола в воздухе

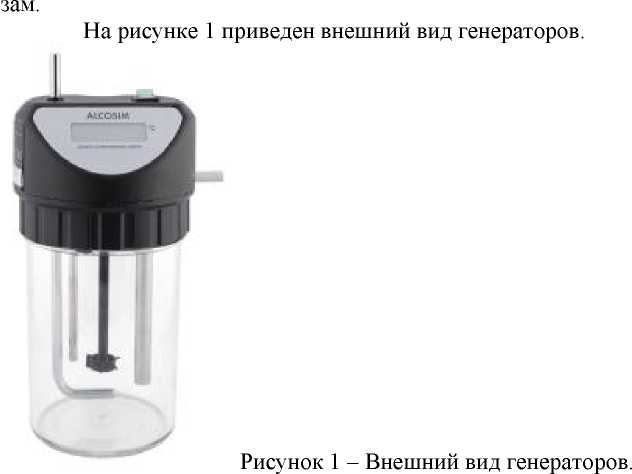

Рисунок № 1
