Номер по Госреестру СИ: 53796-13
53796-13 Приемники измерительные
(ENENSYS Referee T2)
Назначение средства измерений:
Приемники измерительные ENENSYS Referee T2 (далее - приемники) предназначены для: измерения физических характеристик цифровых телевизионных сигналов стандартов DVB-T2 и DVB-T, определения количественных характеристик транспортных и T2MI потоков.
Внешний вид.
Приемники измерительные
Рисунок № 1
Внешний вид.
Приемники измерительные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.06.2018
Номер записи - 143780
ID в реестре СИ - 366180
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, ENENSYS Referee T2, -,
Производитель
Изготовитель - Фирма "ENENSYS Technologies"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 332
Выдано извещений - 2
Кол-во периодических поверок - 246
Кол-во средств измерений - 59
Кол-во владельцев - 65
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Приемники измерительные (ENENSYS Referee T2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ENENSYS Technologies"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53796-13 13.06.2018 |
Приемники измерительные, ENENSYS Referee T2 Фирма "ENENSYS Technologies" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
61704-15 24.09.2025 |
Приемники измерительные, ENENSYS Referee II Фирма "ENENSYS Technologies" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61706-15 24.09.2021 |
Приемники измерительные, EdgeProbe RF, EdgeProbe SFN, EdgeProbe Advanced, EdgeProbe Nano Фирма "ENENSYS Technologies" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Приемники измерительные (ENENSYS Referee T2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| РТРС (RA.RU.311450) | 52 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 24 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| РТРС (RA.RU.311450) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КИА" (РОСС RU.0001.310033) | 5 | 2 | 0 | 5 | 0 | 3 | 0 | 3 | ||
| РТРС (RA.RU.311450) | 236 | 21 | 0 | 233 | 2 | 1 | 0 | 1 | ||
| РТРС (RA.RU.311450) | 4 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Приемники измерительные (ENENSYS Referee T2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ Татарстан Республика Татарстан |
9628 | 9881 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
9430 | 9881 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
10584 | 9881 |
Программное обеспечение
Конструкция приемников обеспечивает ограничение доступа к программному обеспечению, в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений, уровень защиты «А» по МИ 3286-2010.
Программное обеспечение, установленное на внутренний контроллер прибора, по структуре является целостным, выполняет функции управления параметрами отображения и формирования выходного сигнала. Идентификационные данные ПО представлены в таблице 1
Таблица 1
|
Наименован ие программно го обеспечения |
Идентифика ционное наименовани е программног о обеспечения |
Номер версии (идентификац ионный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
DiviSuite |
DiviSuite |
1.2.3.2 |
C0E26CAADDDE32397 51E2D3959FECAB7 |
MD5: |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится согласно схеме, представленной на рисунке 2 способом печати на самоклеющейся пленке. Этикетка размещается на задней панели приемников измерительных ENENSYS Referee T2.
На титульный лист «Руководства по эксплуатации» знак утверждения типа наносят типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений с помощью приемников измерительных ENENSYS Referee T2 указаны в эксплуатационном документе «Приемники измерительные ENENSYS Referee T2. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приемникам измерительным ENENSYS Referee T2
ГОСТ Р 52210-2004 Телевидение вещательное цифровое. Термины и определения. ГОСТ Р 535300-2009 Телевидение вещательное цифровое. Основные параметры. Технические требования.
Поверка
Поверкаосуществляется по документу МП - РТ - 1894 - 2013 «Приемники измерительные ENENSYS Referee T2. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 22 февраля 2013 г.
Основное оборудование необходимое для поверки:
-
- тестер телерадиовещательный R&S SFE, Госреестр № 43199-09
(диапазон частот от 100 кГц до 2,5 ГГц);
-
- анализатор телевизионный R&S ETL, Госреестр № 38441-08
(диапазон частот 500 кГц - 3 ГГц, диапазон измерений уровня сигнала от 5 дБмкВ до 127 дБмкВ).
Изготовитель
ENENSYS Technologies, Франция адрес: 6 rue de la Carriere, CS37734, 35577 Cesson-Sevigne cedex, FRANCETel: +33 810 36 36 79, mail: sales@enensys.com
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»);аттестат аккредитации от 15.03.2010 г. № 30010-10; 117418 г. Москва, Нахимовский проспект, 31;
тел./факс (495) 544 00 00;
www.rostest.ru

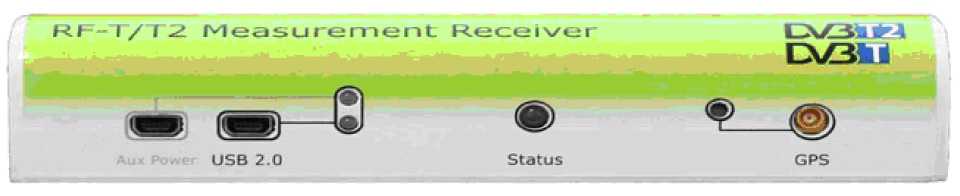

Рисунок 1 - Общий вид прибора
Место нанесения оттисков клейм
Место пломбировки

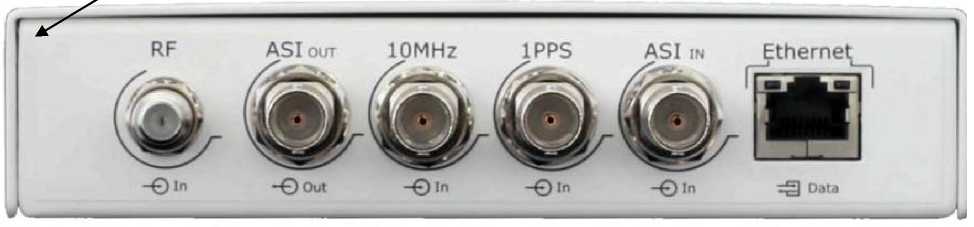

Рисунок 2 Схема пломбировки от несанкционированного доступа и нанесения оттисков клейм
Приемники измерительные ENENSYS Referee T2 представляют собой инструментальное средство компании ENENSYS подключаемое к компьютеру (ноутбуку) для анализа параметров сигналов цифрового телевидения. Программное обеспечение приемников «DiviSuite» предоставляет возможность анализа и мониторинга радиочастотных сигналов, видеосигналов и поддерживает стандарты MPEG2-TS, DVB, ATSC и ISDB. Кроме того, программное обеспечение «DiviSuite» также поддерживает сбор данных в режиме реального времени, анализ данных в режиме offline и декодирование видеосигналов.
Принцип действия прибора в режиме анализатора спектра основан на методе последовательного анализа сигнала с индикацией параметров входного сигнала на экране монитора.
Центральный процессор прибора обеспечивает прием команд оператора, вводимых с клавиатуры компьютера, преобразование данных, отображение их на дисплее и взаимодействие с внешними устройствами.
Питание прибора осуществляется по каналу USB от компьютера.
Программное обеспечение «DiviSuite» состоит из базового приложения DiviSuite Basic, которое может быть расширено за счет активизации дополнительных программных модулей (далее плагинов), таких, как для мониторинга радиочастотных сигналов (плагин RFScope), анализа MPEG2-TS (плагин TS Analyzer) и анализа T2-MI (плагин T2-MI Analyzer).
Приемники измерительные ENENSYS Referee T2 в режиме реального времени поддерживают стандартные форматы SD и HD (а также специальные форматы), закодированные в соответствии со стандартами MPEG-1/2, MPEG4 ASP, MPEG4 AVC (H.264).
Плагин RF Scope реализует функции мониторинга качества радиочастотных сигналов DiviSuite. Этот плагин в режиме реального времени контролирует параметры входящих радиочастотных сигналов:
-
• Состояние демодуляции
-
• Уровень сигнала, SNR (отношение сигнал/шум), MER (интенсивность ошибок модуляции)
-
• Импульсная характеристика (эхо-сигналы)
-
• Интенсивности битовых ошибок: итерация по алгоритму LDPC и интенсивность битовых ошибок BCH в DVB-T2
-
• Диаграмма реализуемых состояний сигналов
-
• Параметры модуляции: сигнализация на уровне L1 в DVB-T2 (параметры модуляции PLP ...)
Плагин TS Analyzer представляет собой инструментальное средство анализа транспортного потока стандарта MPEG2. Плагин TS Analyzer обеспечивает анализ содержимого потока посредством декодирования таблиц системной информации (SI). В дополнение к функции анализа PID приложения DiviSuite Basic анализ потока может выполняться с помощью таблиц (PAT, PMT, EIT...).
Анализ потока выполняется в соответствии с требованиями стандарта ETSI TR 101 290 уровни 1, 2 и 3 (высокий, средний, низкий приоритет). Также в этом режиме выполняются измерения точности PCR, обеспечивающие отображение значений в режиме реального времени, а также графическое отображение хронологических данных и графическое отображение параметров точности PCR.
Плагин T2-MI Analyzer представляет собой инструментальное средство мониторинга интерфейса модулятора DVB-T2. Этот плагин поддерживает мониторинг параметров DVB-T2 в режиме реального времени и демультиплексирование контента PLP. Затем этот контент может быть проанализирован в режиме реального времени с использованием плагина TS Analyzer, может быть выполнено его декодирование и отображение параметров ...
Мониторинг T2-MI включает в себя анализ сигнала формата T2-MI, анализ кадров формата T2 (суперкадр T2, структура кадра T2, кадры BB...), декодирование сигналов формата L1 (предварительная и пост-обработка на уровне L1, параметры модуляции PLP.) и анализ временных меток T2-MI.
-
♦ Частотный диапазон: 178-226 МГц, 474-862 МГц;
-
♦ Диапазон измерения уровня сигнала от минус 85 дБм до плюс 5 дБм;
-
♦ Пределы допускаемой абсолютной погрешности измерения уровня входного сигнала в диапазоне от минус 55 дБм до плюс 5 дБм, ± 1 дБм;
-
♦ Пределы допускаемой относительной погрешности измерения соотношения сигнал / шум в диапазоне от 0 до 24 дБ, ± 1 дБ;
-
♦ Пределы допускаемой относительной погрешности измерения коэффициента модуляционных ошибок в диапазоне от 0 до 38 дБ, ± 1 дБ;
-
♦ Полоса пропускания: 7 МГц, 8 МГц;
-
♦ Режимы модуляции: QPSK, 16QAM, 64QAM, 256 QAM
-
♦ Масса не более 0,7 кг;
-
♦ Габариты (длинна х ширина х высота) - не более 210 х 153 х 35 мм;
-
♦ Рабочие условия эксплуатации - от 0 до плюс 55 0С.
