Номер по Госреестру СИ: 61706-15
61706-15 Приемники измерительные
(EdgeProbe RF, EdgeProbe SFN, EdgeProbe Advanced, EdgeProbe Nano)
Назначение средства измерений:
Приемники измерительные EdgeProbe RF, EdgeProbe SFN, EdgeProbe Advanced, EdgeProbe Nano (далее - приемники EdgeProbe) предназначены для: измерения уровня, модуляционных ошибок и отношения сигнала к шуму для цифровых телевизионных сигналов стандартов DVB-T2, DVB-T2 lite (1.3.1) и DVB-T.
Внешний вид.
Приемники измерительные
Рисунок № 1
Внешний вид.
Приемники измерительные
Рисунок № 2
Внешний вид.
Приемники измерительные
Рисунок № 3
Внешний вид.
Приемники измерительные
Рисунок № 4
Внешний вид.
Приемники измерительные
Рисунок № 5
Внешний вид.
Приемники измерительные
Рисунок № 6
Внешний вид.
Приемники измерительные
Рисунок № 7
Общие сведения
Дата публикации -
Срок свидетельства - 24.09.2021
Номер записи -
ID в реестре СИ - 375125
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Enensys EdgeProbe Advanced,
Производитель
Изготовитель - Фирма "ENENSYS Technologies"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1123 от 2016.08.19 О внесении изменений в описание типа систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1126 от 2015.09.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Приемники измерительные (EdgeProbe RF, EdgeProbe SFN, EdgeProbe Advanced, EdgeProbe Nano)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ENENSYS Technologies"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53796-13 13.06.2018 |
Приемники измерительные, ENENSYS Referee T2 Фирма "ENENSYS Technologies" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
61704-15 24.09.2025 |
Приемники измерительные, ENENSYS Referee II Фирма "ENENSYS Technologies" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61706-15 24.09.2021 |
Приемники измерительные, EdgeProbe RF, EdgeProbe SFN, EdgeProbe Advanced, EdgeProbe Nano Фирма "ENENSYS Technologies" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
В разработке
Кто поверяет Приемники измерительные (EdgeProbe RF, EdgeProbe SFN, EdgeProbe Advanced, EdgeProbe Nano)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| РТРС (RA.RU.311450) | 3 | 1 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Приемники измерительные (EdgeProbe RF, EdgeProbe SFN, EdgeProbe Advanced, EdgeProbe Nano)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Конструкция приемников обеспечивает ограничение доступа к программному обеспечению, в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений, уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EdgeProbe FW |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.3.3.1 |
|
Цифровой идентификатор ПО |
1C734F73181588DAAA46B59F94A0D994 |
|
Алгоритм вычисления |
MD5 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится способом печати на самоклеющейся пленке. Этикетка размещается на задней панели приемников измерительных ENENSYS EdgeProbe.
На титульный лист «Руководства по эксплуатации» знак утверждения типа наносят типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений с помощью приемников измерительных EdgeProbe указаны в эксплуатационном документе «Приемники измерительные EdgeProbe RF, EdgeProbe SFN, EdgeProbe Advanced, EdgeProbe Nano. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приемникам измерительным EdgeProbe RF, EdgeProbe SFN, EdgeProbe Advanced, EdgeProbe Nano
ГОСТ Р 53530-2009 Телевидение вещательное цифровое. Основные параметры. Технические требования.
Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется по документу МП РТ 2283 - 2015 «Приемники измерительные
EdgeProbe RF, EdgeProbe SFN, EdgeProbe Advanced, EdgeProbe Nano. Методика поверки», утвержденному ФБУ «Ростест-Москва» 06 мая 2015 г.
Основное оборудование необходимое для поверки:
-
- тестер телерадиовещательный R&S SFE, Госреестр № 43199-09 (диапазон частот от 100 кГц до 2,5 ГГц);
-
- анализатор телевизионный R&S ETL, Госреестр № 38441-08
(диапазон частот 500 кГц - 3 ГГц, диапазон измерений уровня сигнала от 5 дБмкВ до 127 дБмкВ).
Изготовитель
Фирма «ENENSYS Technologies», Франция.
Адрес: 6 rue de la Carriere, CS37734, 35577 Cesson-Sevigne cedex, FRANCE
Тел. +33 810 36 36 79, mail: sales@enensys.com.
Заявитель
Общество с ограниченным ответственностью «СертСЕ».
Адрес: 125315, г. Москва, ул. Часовая д.24, стр.2, офис 301, тел. +7 (795) 505-41-28.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»).
117418, г. Москва, Нахимовский проспект, д. 31, телефон: (495) 544-00-00
Приемники EdgeProbe представляют собой устройства компании ENENSYS подключаемые к компьютеру (ноутбуку).
Внешний вид приемников указан на рисунках 1 -4

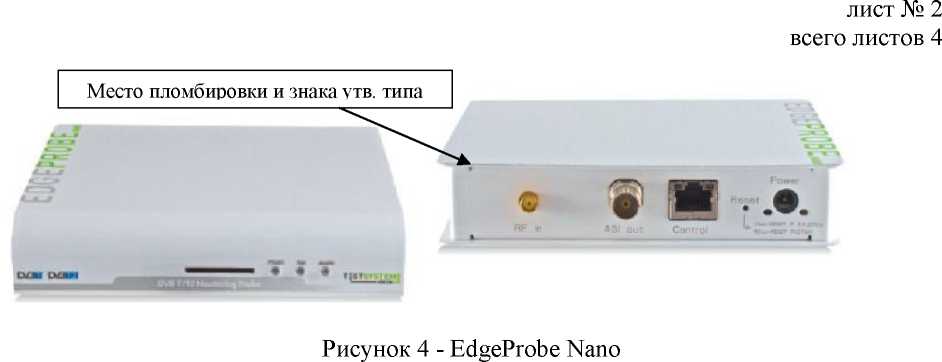

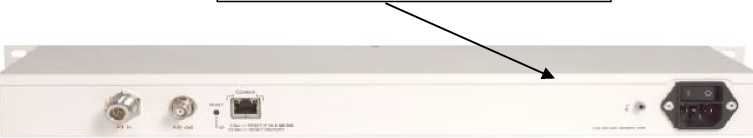

Место пломбировки и знака утв. типа
Рисунок 1 - EdgeProbe RF

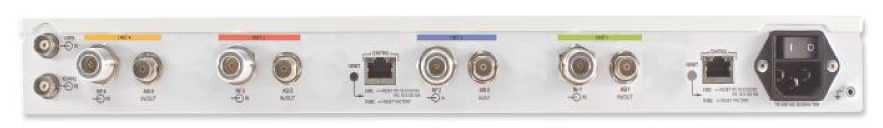

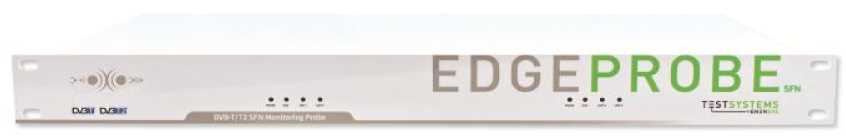

Рисунок 2 - EdgeProbe SFN

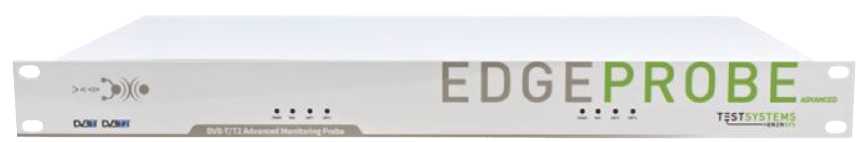

Рисунок 3 - EdgeProbe Advanced
Принцип действия приемников EdgeProbe основан на методе последовательного анализа сигнала с выводом результатов измерений на экран компьютера подключенного к порту Ethernet.
Графический интерфейс пользователя (GUI, Graphical User Interface) во всех приемниках создан по единой схеме и предоставляет возможность проводить измерения уровня сигнала, модуляционных ошибок (mer), отношения сигнала к шуму, а также, проводить анализ и мониторинг цифровых телевизионных сигналов.
Основное различие между приемниками заключается в наличии дополнительных радиочастотных входов (розетка N-типа - 50 Ом) для приема радиочастотных сигналов DVB-T/T2, ASI вход/выход (розетка BNC, 75 Ом) для ввода/вывода транспортного потока MPEG2-TS и сетевого Gigabit Ethernet интерфейса для приема DVB-T/T2 потоков по IP (только для модели EdgeProbe Advanced).
Центральный процессор приборов обеспечивает прием команд оператора, осуществляемый с клавиатуры и манипулятора мышь, которые подключаются через USB интерфейс. Данные можно сохранить на устройство памяти, подключаемое через USB интерфейс.
Для настройки и выполнения мониторинга с использованием приемников EdgeProbe требуется только веб-браузер. Он функционирует в среде Mozilla 2.0 и Internet Explorer 7.0.
Пользовательский GUI приемников EdgeProbe основан на технологии FLASH, который предоставляет множество возможностей, поэтому перед использованием данного приложения необходимо установить Adobe Flash Player не ниже 11 версии.
Приемники EdgeProbe выполняют одновременный мониторинг передаваемого радиосигнала и транспортного потока MPEG-TS, что необходимо для контроля передатчиков.
Приемники измерительные EdgeProbe в режиме реального времени поддерживают стандартные форматы SD и HD (а также специальные форматы), закодированные в соответствии со стандартами MPEG-1/2, MPEG4 ASP, MPEG4 AVC (H.264).
Анализ потока выполняется в соответствии с требованиями стандарта ETSI TR 101 290 уровни 1, 2 и 3 (высокий, средний, низкий приоритет). Также в этом режиме выполняются измерения точности PCR, обеспечивающие отображение значений в режиме реального времени, а также графическое отображение хронологических данных и графическое отображение параметров точности PCR.
Комплект поставки прибора приведен в таблице 3. Таблица 3
|
Наименование, тип |
Количество |
Примечание |
|
Упаковочная коробка |
1 | |
|
Приемник измерительный EdgeProbe |
1 |
|
Руководство по эксплуатации |
1 |
Брошюра (USB диск) |
|
Методика поверки МП РТ 2283-2015 |
1 |
Таблица 2
|
Параметр |
Диапазон, погрешность |
|
Диапазон частот, МГц |
178-226, 474-862 |
|
Диапазон измерения уровня входного сигнала, дБмВт1 |
от минус 85 до плюс 5 |
|
Пределы допускаемой абсолютной погрешности измерения уровня входного сигнала, дБмВт |
± 1 |
|
Пределы допускаемой относительной погрешности измерения соотношения сигнал / шум, дБ в диапазоне от 0 до 40 дБ |
± 1 |
|
Пределы допускаемой относительной погрешности измерения коэффициента модуляционных ошибок, дБ: в диапазоне от 0 до 35 дБ, |
± 1 |
|
в диапазоне от 36 до 40 дБ |
± 2 |
|
Условия эксплуатации: 0 температура, С |
от 0 до плюс 55 |
|
Габариты (длина х глубина х высота), мм: EdgeProbe RF |
440 х 130 х 45 |
|
EdgeProbe SFN, EdgeProbe Advanced |
440 х 240 х 45 |
|
EdgeProbe Nano |
144 х 137 х 30 |
|
Масса, не более, кг: EdgeProbe RF |
1,9 |
|
EdgeProbe SFN, EdgeProbe Advanced |
3,2 |
|
EdgeProbe Nano |
0,6 |
Примечание
1. дБмВт означает дБ относительно 1 мВт
