Номер по Госреестру СИ: 53294-13
53294-13 Установки трубопоршневые поверочные двунаправленные
(Нет данных)
Назначение средства измерений:
Установки трубопоршневые поверочные двунаправленные предназначены для измерений количества жидкости при проведении поверки, контроле и исследовании метрологических характеристик преобразователей расхода, входящих в состав систем измерений количества и показателей качества нефти №501 и №579.
Внешний вид.
Установки трубопоршневые поверочные двунаправленные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 143200
ID в реестре СИ - 365600
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Установка трубопоршневая поверочная двунаправленная, Нет модификации, нет данных, Daniel 550,
Производитель
Изготовитель - Фирма "Daniel Measurement and Control Inc. / Division of Emerson Process Management"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 3
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 791 дн.
Приказы РСТ, где упоминается данный тип СИ
№1320 от 2017.06.14 О переоформлении свидетельства об утверждении типа средства измерений № 53294 "Датчики давления интеллектуальные ZET 7012 и ZET 7112"
№421 от 2013.04.21 Об утверждении типов средств измерений (Государственый номер в Гос.реестре СИ 53266-13,20152-13,53267-13 по 53272-13,34044-13,36762-13,53273-13 по 53305-13)
№2356 от 2018.11.15 О продлении срока действия свидетельств об утверждении типа средств измерений
№3224 от 2022.12.20 ПРИКАЗ_Об утверждении типов средств измерений (15)
№3312 от 2022.12.28 ПРИКАЗ_Об утверждении типов средств измерений (9)
№147 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Пожарная безопасность" (ТК 274)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Установки трубопоршневые поверочные двунаправленные (Нет данных)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
53294-13 Установки трубопоршневые поверочные двунаправленные (Нет данных) Фирма "Daniel Measurement and Control Inc. / Division of Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
67156-17 Установки поверочные трубопоршневые (ТПУ ИНКОМСИСТЕМ) Закрытое акционерное общество Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань) |
Все средства измерений Закрытое акционерное общество Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20054-06 01.10.2011 |
Установки поверочные трубопоршневые двунаправленные, Нет данных Фирма "Daniel Measurement and Control Inc. / Division of Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год - для передвижных (мобильных); 2 года - для стационарных | |
|
51437-12 |
Установка трубопоршневая поверочная двунаправленная , Нет данных Фирма "Daniel Measurement and Control Inc. / Division of Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
51489-12 |
Установка трубопоршневая поверочная двунаправленная , Нет данных Фирма "Daniel Measurement and Control Inc. / Division of Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
53294-13 |
Установки трубопоршневые поверочные двунаправленные, Нет данных Фирма "Daniel Measurement and Control Inc. / Division of Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
68959-17 |
Установка поверочная трубопоршневая двунаправленная, DANIEL-200 Фирма "Daniel Measurement and Control Inc. / Division of Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Установки поверочные трубопоршневые (ТПУ ИНКОМСИСТЕМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Установки поверочные трубопоршневые (ТПУ ИНКОМСИСТЕМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, установленную на корпусе ТПУ или на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерения изложен в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установке трубопоршневой поверочной двунаправленной1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерения объема и массы жидкости»
2. Техническая документация фирмы изготовителя
Поверка
Поверка, контроль и исследование метрологических характеристик преобразователей массового расхода проводится аналогично, с той разницей, что во время перемещения поршня через измерительный участок ТПУ дополнительно выполняется измерение плотности с помощью поточного преобразователя плотности, а коэффициент преобразования преобразователя расхода определяется через известные значения плотности, вместимости измерительного участка ТПУ и количество импульсов.ТПУ выполнены в стационарном исполнении (типоразмер 16)
Рабочая среда - нефть, нефтепродукты, вода техническая, вода питьевая.
Программное обеспечение ТПУ отсутствует.
Приложение к свидетельству № 50504 об утверждении типа средств измерений

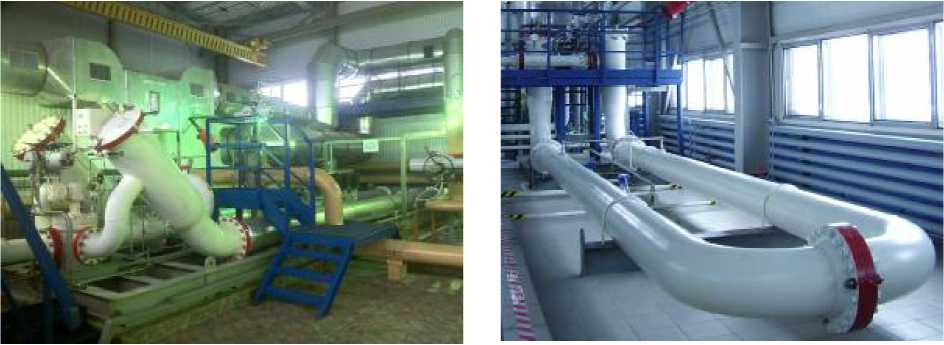

Внешний вид ТПУ приведен на рисунках 1 и 2.
Рис. 1 ТПУ зав.№ MDP 489 Рис. 2 ТПУ №MDP 564
Метрологические и технические характеристикиМетрологические (в том числе показатели точности) и технические характеристики ТПУ приведены в таблице 1.
Таблица 1
|
Наименование |
ТПУ | |
|
MDP 489 |
MDP 564 | |
|
Номинальное значение диаметра измерительного участка, мм. |
387,25 | |
|
Диапазон измерения объемного расхода рабочей среды через ТПУ, м3/ч |
от 57,61 до 550 |
от 58,98 до 550 |
|
Параметры рабочей среды: | ||
|
- давление, МПа, не более |
6,3 | |
|
- диапазон температуры, °С |
от минус |
10 до 70 |
|
- диапазон кинематической вязкости, сСт |
от 0,4 до 1000 | |
|
Вместимость калиброванного участка, м3 |
3,35329 |
3,41879 |
|
Пределы допускаемой относительной погрешности определения объемного расхода через калиброванный участок ТПУ, % | ||
|
- при поверке с помощью поверочной установки | ||
|
на базе весов ОГВ или мерников |
±0,05 | |
|
- при поверке трубопоршневой поверочной | ||
|
установкой 1-го разряда с компаратором |
±0,1 | |
|
Режим работы ТПУ |
Периодический | |
|
Маркировка взрывозащиты |
ЕхсП IBT5 | |
|
Условия эксплуатации ТПУ: | ||
|
-температура окружающей среды, °С |
от минус 29 до 50 | |
|
-относительная влажность, % |
до 90 без конденсации | |
|
-атмосферное давление, кПа |
от 84 до 106,7 | |
|
Параметры электропитания: | ||
|
- напряжение переменного тока, В |
220/380 (±10%) | |
|
Наименование |
ТПУ | |
|
MDP 489 |
MDP 564 | |
|
- частота переменного тока, Гц |
50 ±0,4 | |
|
Потребляемая мощность, Вт |
3000 | |
|
Габаритные размеры, мм |
5590x2440x1680 | |
|
Средний срок службы (при непрерывном режиме | ||
|
работы), лет, не менее |
10 | |
|
Межповерочный интервал, лет |
2 | |
наносится на маркировочную табличку, установленную на корпусе ТПУ или на титульный лист паспорта типографским способом.
Комплектность средства измерений
Комплектность ТПУ соответствует таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Установка трубопоршневая поверочная двунаправленная, зав. №MDP-489 в составе СИКН № 501 |
1 шт. |
|
Установка трубопоршневая поверочная двунаправленная, зав. №MDP-564 в составе СИКН № 579 |
1 шт. |
|
Установка трубопоршневая поверочная двунаправленная. Паспорт |
1 экз. |
|
Установка трубопоршневая поверочная двунаправленная. Инструкция по эксплуатации. |
1 экз. |
Поверка осуществляется по документам:
- МИ 1972-95 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников »;
- МИ 2974-2006 «Рекомендация. ГСИ. Установки поверочные трубопоршневые 2го разряда. Методика поверки трубопоршневой поверочной установки 1-го разряда с компаратором»;
- МИ 3209-2009 «Инструкция . ГСИ . Установки поверочные трубопоршневые 2- го разряда. Методика поверки с помощью поверочной установки на базе эталонных мерников», утвержденной ГНМЦ ВНИИР.
Основные средства поверки (эталоны):
- весы эталонные , пределы допускаемой относительной погрешности ± 0,01 %;
- набор эталонных мерников 1- го разряда, пределы допускаемой основной относительной погрешности ± 0,02 %;
- трубопоршневая поверочная установка 1-го разряда, пределы допускаемой относительной погрешности ± 0,05 %.
Допускается применять аналогичные средства измерений с метрологическими характеристиками не хуже указанных.
Испытательный центр
ГЦИ СИ ООО «Метрологический центр СТП». Регистрационный номер № 30151-11. Республика Татарстан, 420107, г. Казань, ул. Петербургская 50, корп. 5, тел.(843)214-20-98, факс (843)227-40-10, e-mail: office@ooostp.ruПринцип действия установок трубопоршневых поверочных двунаправленных (далее - ТПУ) заключается в повторяющемся вытеснении известного объёма жидкости из измерительного участка ТПУ.
Каждая из ТПУ состоит из следующих основных частей: цилиндрического участка с измерительным объемом, свободно перемещающегося под действием потока жидкости шарового поршня, детекторов положения поршня, четырехходового переключающего крана-манипулятора.
При работе ТПУ и преобразователь расхода соединяют последовательно. Четырёхходовой переключающий кран ТПУ с помощью электропривода поворачивают в положение "запуск" и в поток жидкости, проходящей через ТПУ, запускается шаровой поршень. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов ТПУ.
Каждая из ТПУ может работать совместно с измерительно-вычислительным комплексом (далее - ИВК), который входит в состав систем измерений количества и показателей качества нефти, или счетчиком импульсов.
При поверке, контроле и исследовании метрологических характеристик преобразователей объемного расхода по ТПУ определяется соответствием числа импульсов, поступивших с преобразователя расхода, величине вытесненного из ТПУ объема жидкости. Срабатывание детекторов ТПУ приводит к запуску и остановке таймера измерительно-вычислительного комплекса (ИВК) или счетчика импульсов, работающих совместно с ТПУ. При этом в ИВК производится отсчёт импульсов, поступающих от поверяемого преобразователя. Через известные вместимость измерительного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя расхода.
Поверка, контроль и исследование метрологических характеристик преобразователей массового расхода проводится аналогично, с той разницей, что во время перемещения поршня через измерительный участок ТПУ дополнительно выполняется измерение плотности с помощью поточного преобразователя плотности, а коэффициент преобразования преобразователя расхода определяется через известные значения плотности, вместимости измерительного участка ТПУ и количество импульсов.
ТПУ выполнены в стационарном исполнении (типоразмер 16)
Рабочая среда - нефть, нефтепродукты, вода техническая, вода питьевая.
Программное обеспечение ТПУ отсутствует.
Приложение к свидетельству № 50504 об утверждении типа средств измерений
Внешний вид ТПУ приведен на рисунках 1 и 2.
Рис. 1 ТПУ зав.№ MDP 489 Рис. 2 ТПУ №MDP 564
Комплектность ТПУ соответствует таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Установка трубопоршневая поверочная двунаправленная, зав. №MDP-489 в составе СИКН № 501 |
1 шт. |
|
Установка трубопоршневая поверочная двунаправленная, зав. №MDP-564 в составе СИКН № 579 |
1 шт. |
|
Установка трубопоршневая поверочная двунаправленная. Паспорт |
1 экз. |
|
Установка трубопоршневая поверочная двунаправленная. Инструкция по эксплуатации. |
1 экз. |
Метрологические (в том числе показатели точности) и технические характеристики ТПУ приведены в таблице 1.
Таблица 1
|
Наименование |
ТПУ | |
|
MDP 489 |
MDP 564 | |
|
Номинальное значение диаметра измерительного участка, мм. |
387,25 | |
|
Диапазон измерения объемного расхода рабочей среды через ТПУ, м3/ч |
от 57,61 до 550 |
от 58,98 до 550 |
|
Параметры рабочей среды: | ||
|
- давление, МПа, не более |
6,3 | |
|
- диапазон температуры, °С |
от минус |
10 до 70 |
|
- диапазон кинематической вязкости, сСт |
от 0,4 до 1000 | |
|
Вместимость калиброванного участка, м3 |
3,35329 |
3,41879 |
|
Пределы допускаемой относительной погрешности определения объемного расхода через калиброванный участок ТПУ, % | ||
|
- при поверке с помощью поверочной установки | ||
|
на базе весов ОГВ или мерников |
±0,05 | |
|
- при поверке трубопоршневой поверочной | ||
|
установкой 1-го разряда с компаратором |
±0,1 | |
|
Режим работы ТПУ |
Периодический | |
|
Маркировка взрывозащиты |
ЕхсП IBT5 | |
|
Условия эксплуатации ТПУ: | ||
|
-температура окружающей среды, °С |
от минус 29 до 50 | |
|
-относительная влажность, % |
до 90 без конденсации | |
|
-атмосферное давление, кПа |
от 84 до 106,7 | |
|
Параметры электропитания: | ||
|
- напряжение переменного тока, В |
220/380 (±10%) | |
|
Наименование |
ТПУ | |
|
MDP 489 |
MDP 564 | |
|
- частота переменного тока, Гц |
50 ±0,4 | |
|
Потребляемая мощность, Вт |
3000 | |
|
Габаритные размеры, мм |
5590x2440x1680 | |
|
Средний срок службы (при непрерывном режиме | ||
|
работы), лет, не менее |
10 | |
|
Межповерочный интервал, лет |
2 | |
