51489-12 Установка трубопоршневая поверочная двунаправленная
(Нет данных)
Назначение средства измерений:
Установка трубопоршневая поверочная двунаправленная (далее - ТПУ) предназначена для измерений количества жидкости при проведении поверки, контроле и исследовании метрологических характеристик преобразователей расхода, входящих в состав системы измерений количества и показателей качества нефти №569
Внешний вид.

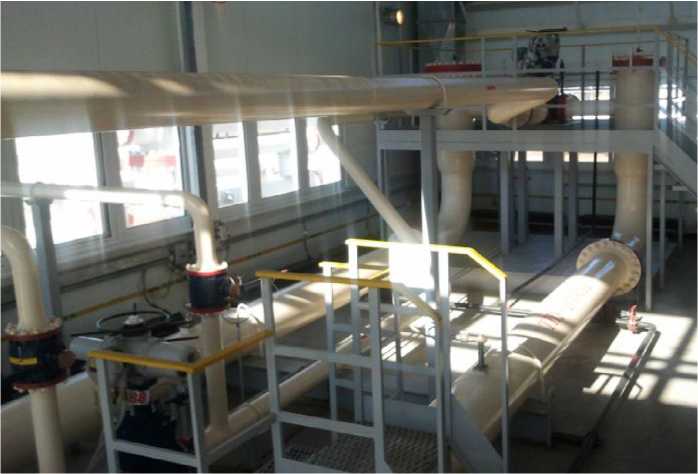

Установка трубопоршневая поверочная двунаправленная
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, установленную на корпусе ТПУ или на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерения изложен в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установке трубопоршневой поверочной двунаправленной1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерения объема и массы жидкости»
2. Техническая документация фирмы изготовителя
Поверка
Поверка, контроль и исследование метрологических характеристик преобразователей массового расхода проводится аналогично, с той разницей, что во время перемещения поршня через измерительный участок ТПУ дополнительно выполняется измерение плотности с помощью поточного преобразователя плотности, а коэффициент преобразования преобразователя расхода определяется через известные значения плотности, вместимости измерительного участка ТПУ и количество импульсов.ТПУ выполнена в стационарном исполнении, (типоразмер 16).
Рабочая среда - нефть, нефтепродукты, вода техническая, вода питьевая.
Метрологические и технические характеристикиМетрологические (в том числе показатели точности) и технические характеристики ТПУ приведены в таблице 1.
Таблица 1
Наименование |
ТПУ |
Номинальное значение диаметра измерительного участка, мм |
406 |
Диапазон измерения объемного расхода рабочей среды через ТПУ, м3/ч |
от 80 до 650 |
Параметры рабочей среды:
|
6,3 от минус 10 до 70 от 0,4 до 1000 |
Вместимость калиброванного участка, м3 |
3,41333 |
Пределы допускаемой относительной погрешности определения объемного расхода через калиброванный участок ТПУ, %
|
±0,05 ±0,1 |
Режим работы ТПУ |
Периодический |
Маркировка взрывозащиты |
ЕхсП IBT5 |
Условия эксплуатации ТПУ: -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа |
от минус 29 до 50 до 90 без конденсации от 84 до 106,7 |
Параметры электропитания:
|
220/380 (±10%) 50 ±0,4 |
Потребляемая мощность, Вт |
2500 |
Габаритные размеры, мм |
4900x1930x1420 |
Средний срок службы (при непрерывном режиме работы), лет, не менее |
10 |
наносится на маркировочную табличку, установленную на корпусе ТПУ или на титульный лист паспорта типографским способом.
Комплектность средства измерений
Комплектность ТПУ соответствует таблице 4.
Таблица 2
Наименование |
Количество |
Установка трубопоршневая поверочная двунаправленная, зав. №MDP-559. |
1 шт. |
Установка трубопоршневая поверочная двунаправленная. Паспорт |
1 экз. |
Установка трубопоршневая поверочная двунаправленная. Инструкция по эксплуатации. |
1 экз. |
Поверка осуществляется по:
- МИ 1972-95 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников», утвержденная ФГУП ВНИИР 24 июля 1995 с изменением № 1;
- МИ 2974-2006 «Рекомендация. ГСИ. Установки поверочные трубопоршневые 2- го разряда. Методика поверки трубопоршневой поверочной установки 1-го разряда с компаратором», утвержденная ФГУП ВНИИР - ГНМЦ 24 января 2006 г. с изменениями № 1, 2;
- инструкции «ГСИ. Установки поверочные трубопоршневые 2- го разряда . Методика поверки с помощью поверочной установки на базе эталонных мерников», утвержденной ГНМЦ ВНИИР.
Основные средства поверки (эталоны):
- весы эталонные, пределы допускаемой относительной погрешности ± 0,01 %;
- набор эталонных мерников 1- го разряда , пределы допускаемой основной относительной погрешности ± 0,02 %;
- трубопоршневая поверочная установка 1-го разряда, пределы допускаемой относительной погрешности ± 0,05 %.
Допускается применять аналогичные средства измерений с метрологическими характеристиками не хуже указанных.
Испытательный центр
ГЦИ СИ ООО «Метрологический центр СТП». Регистрационный номер № 30151-11. Республика Татарстан, 420107, г. Казань, ул. Петербургская 50, корп. 5,тел.(843)214-20-98, факс (843)227-40-10, e-mail: office@ooostp.ru
Принцип действия ТПУ заключается в повторяющемся вытеснении известного объёма жидкости из измерительного участка ТПУ.
ТПУ состоит из следующих основных частей: цилиндрического участка с измерительным объемом, свободно перемещающегося под действием потока жидкости шарового поршня, детекторов положения поршня, четырехходового переключающего крана-манипулятора.
При работе ТПУ и преобразователь расхода соединяют последовательно. Четырёхходовой переключающий кран ТПУ с помощью электропривода поворачивают в положение "запуск" и в поток жидкости, проходящей через ТПУ, запускается шаровой поршень. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов ТПУ.
ТПУ может работать совместно с измерительно-вычислительным комплексом (ИВК), который входит в состав системы измерений количества и показателей качества нефти №569, или счетчиком импульсов.
При поверке, контроле и исследовании метрологических характеристик преобразователей объемного расхода по ТПУ определяется соответствием числа импульсов, поступивших с преобразователя расхода, величине вытесненного из ТПУ объема жидкости. Срабатывание детекторов ТПУ приводит к запуску и остановке таймера измерительно-вычислительного комплекса (далее - ИВК) или счетчика импульсов, работающих совместно с ТПУ. При этом в ИВК производится отсчёт импульсов, поступающих от поверяемого преобразователя. Через известные вместимость измерительного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя расхода.
Поверка, контроль и исследование метрологических характеристик преобразователей массового расхода проводится аналогично, с той разницей, что во время перемещения поршня через измерительный участок ТПУ дополнительно выполняется измерение плотности с помощью поточного преобразователя плотности, а коэффициент преобразования преобразователя расхода определяется через известные значения плотности, вместимости измерительного участка ТПУ и количество импульсов.
ТПУ выполнена в стационарном исполнении, (типоразмер 16).
Рабочая среда - нефть, нефтепродукты, вода техническая, вода питьевая.
Комплектность ТПУ соответствует таблице 4.
Таблица 2
Наименование |
Количество |
Установка трубопоршневая поверочная двунаправленная, зав. №MDP-559. |
1 шт. |
Установка трубопоршневая поверочная двунаправленная. Паспорт |
1 экз. |
Установка трубопоршневая поверочная двунаправленная. Инструкция по эксплуатации. |
1 экз. |
Метрологические (в том числе показатели точности) и технические характеристики ТПУ приведены в таблице 1.
Таблица 1
Наименование |
ТПУ |
Номинальное значение диаметра измерительного участка, мм |
406 |
Диапазон измерения объемного расхода рабочей среды через ТПУ, м3/ч |
от 80 до 650 |
Параметры рабочей среды:
|
6,3 от минус 10 до 70 от 0,4 до 1000 |
Вместимость калиброванного участка, м3 |
3,41333 |
Пределы допускаемой относительной погрешности определения объемного расхода через калиброванный участок ТПУ, %
|
±0,05 ±0,1 |
Режим работы ТПУ |
Периодический |
Маркировка взрывозащиты |
ЕхсП IBT5 |
Условия эксплуатации ТПУ: -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа |
от минус 29 до 50 до 90 без конденсации от 84 до 106,7 |
Параметры электропитания:
|
220/380 (±10%) 50 ±0,4 |
Потребляемая мощность, Вт |
2500 |
Габаритные размеры, мм |
4900x1930x1420 |
Средний срок службы (при непрерывном режиме работы), лет, не менее |
10 |
