Номер по Госреестру СИ: 68959-17
68959-17 Установка поверочная трубопоршневая двунаправленная
(DANIEL-200)
Назначение средства измерений:
Установка поверочная трубопоршневая двунаправленная DANIEL-200 (далее - ТПУ) предназначена для измерений, хранения и передачи единицы объема жидкости на узле учета нефти СИКН № 581 ТПП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь».

Внешний вид.
Установка поверочная трубопоршневая двунаправленная
Рисунок № 1

Внешний вид.
Установка поверочная трубопоршневая двунаправленная
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится в центре нижней части титульного листа формуляра типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установке поверочной трубопоршневой двунаправленной DANIEL-200ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Изготовитель
Daniel Measurement and Control Inc. / Division of Emerson Process Management", США Адрес: 5650 Brittmoore Road, Houston, Texas 77041
Тел.: +1 (713) 467-6000
Факс: +1 (713) 827-3880
Заявитель
Общество с ограниченной ответственностью «ЛУКОЙЛ- Западная Сибирь»
(ООО «ЛУКОЙЛ- Западная Сибирь»)
ИНН 8608048498
Адрес: 628486, Российская Федерация, Тюменская область, Ханты-Мансийский автономный округ - Югра, г. Когалым, ул. Прибалтийская, 20
Тел.: +7 (34667) 6-20-02
Факс: +7 (34667) 2-35-20
E-mail: ws@lukoil.com
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, РТ, г. Казань, ул. Журналистов, д.2а
Тел./факс: +7 (843) 295-30-47, 295-30-96
E-mail: gnmc@nefteavtomatika.ru
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
Вытесненный объем рабочей жидкости протекает через поверяемый преобразователь расхода, сигнал с которого подается на вход системы обработки информации СИКН № 581 ТПП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь». Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов преобразователя расхода пропорционально объему жидкости, прошедшему через поверяемый преобразователь расхода и равного вместимости калиброванного участка ТПУ.
ТПУ состоит из следующих основных элементов: калиброванный участок, ограниченный двумя парами сигнализаторов прохождения шарового поршня, четырехходовой переключающий кран, шаровый поршень, средства измерений давления и температуры. В составе ТПУ применены средства измерений утвержденного типа, указанные в таблице 1.
Таблица 1 - Перечень средств измерений установленных на ТПУ.
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
Датчики температуры 3144Р |
39539-08 |
Преобразователи давления измерительные 3051S |
24116-02 |
Термометры ртутные стеклянные лабораторные ТЛ-4 |
303-91 |
Манометры избыточного давления показывающие для точных измерений МТИф |
34911-11 |
ТПУ имеет стационарное исполнение.
Общий вид ТПУ приведен на рисунке 1.
Пломбировка ТПУ осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на проволоках, охватывающих клеммную коробку детектора и проходящих через отверстия на задней крышке клеммной коробки детектора, и на одной из шпилек каждого фланцевого соединения калиброванного участка. Места установки пломб приведены на рисунке 2.

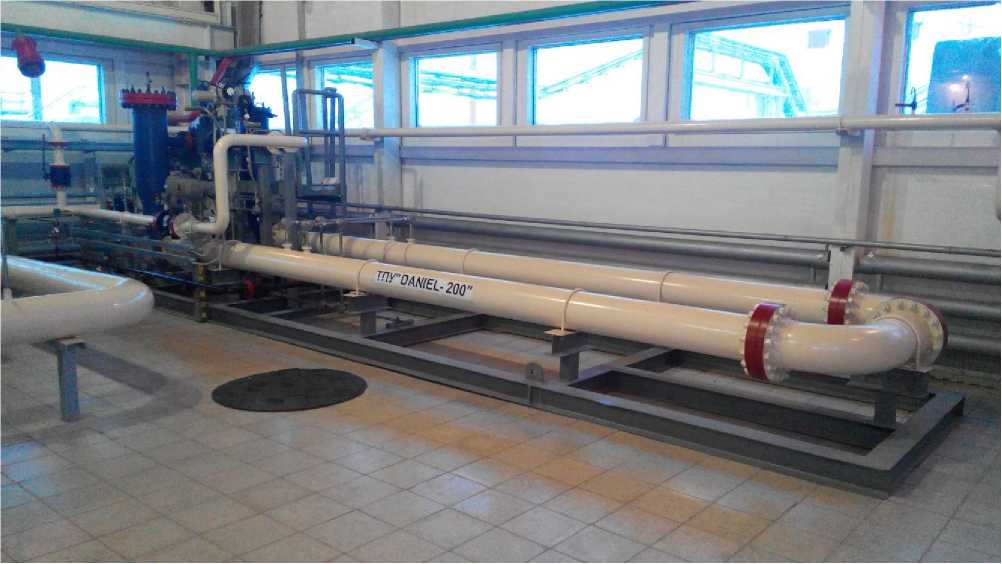

Рисунок 1 - Общий вид ТПУ

Фланец калиброванного участка ТПУ
Детекторы

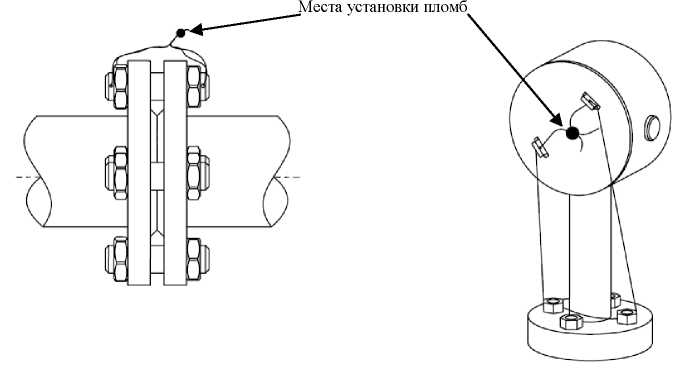

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение отсутствует.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности при измерении вместимости калибровочного участка, % |
±0,1 |
Наименование характеристики |
Значение |
Рабочий диапазон расхода, м3/ч |
от 30 до 180 |
Номинальное значение вместимости калиброванного участка при температуре 20 °С и избыточном давлении равном нулю, м3 | |
- детектора А-С-А |
1,131629 |
- детектора B-D-B |
1,131669 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
Диапазон температуры измеряемой среды, °С |
от +5 до +40 |
Давление измеряемой среды, МПа, не более |
5,0 |
Вязкость измеряемой среды, мПа •с |
от 4 до 300 |
Содержание свободного газа |
не допускается |
Диаметр калиброванного участка, мм |
254,51 |
Толщина стенок калиброванного участка, мм |
9,27 |
Материал трубопровода калиброванного участка |
сталь углеродистая |
Температура окружающей среды, °С |
от -45 до +50 |
Электропитание: - напряжение переменного тока, В |
230/400 |
- частота, Гц |
50±1 |
Средняя наработка на отказ, ч, не менее |
10000 |
Средний срок службы, лет, не менее |
10 |
