Номер по Госреестру СИ: 53193-13
53193-13 Анализаторы рентгенофлуоресцентные портативные
(S1 TITAN SPX, S1 TITAN SMX)
Назначение средства измерений:
Анализаторы рентгенофлуоресцентные портативные S1 TITAN SPX; S1 TITAN SMX (далее - анализатор) предназначены для измерения массовой доли химических элементов в металлах и сплавах.

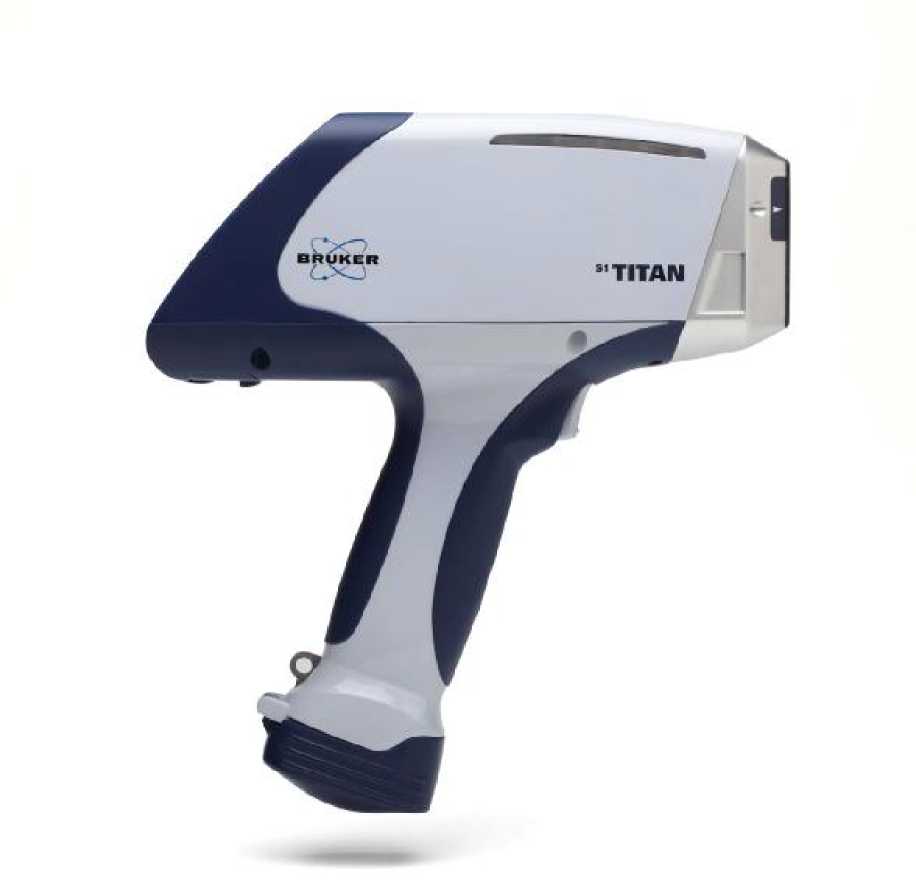

Внешний вид.
Анализаторы рентгенофлуоресцентные портативные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 11.04.2018
Номер записи - 143085
ID в реестре СИ - 365485
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
мод S1 TITAN LE, Анализаторы рентгенофлуоресцентные портативные S1 TITAN SРX, Анализаторы рентгенофлуоресцентные портативные S1 TITAN SMX, Анализаторы рентгенофлуоресцентные портативные, Анализатор рентгенофлуоресцентный портативный S1 TITAN SМX, Анализатор рентгенофлуоресцентный портативный S1 TITAN SPX, Анализатор рентгенофлуоресцентный портативный S1 TITAN SMX, Анализатор рентгенофлуоресцентный портативный S1 Titan 500, Анализатор рентгенофлуоресцентный портативный S1 TITAN, Анализатор рентгенофлуоресцентный портативный S1 T, Si Titan SMx, S1 TITAN,, S1 TITAN SPX; S1 TITAN SMX, S1 TITAN SPX, S1 TITAN SMX, S1 TITAN SPX, S1 TITAN SMX,, S1 TITAN SMX, S1 TITAN, -,
Производитель
Изготовитель - Фирма "Bruker AXS Handheld Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок - 381
Выдано извещений - 3
Кол-во периодических поверок - 191
Кол-во средств измерений - 71
Кол-во владельцев - 78
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 11548 дн.
Приказы РСТ, где упоминается данный тип СИ
№380 от 2013.04.10 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 53184-13 по 53194-13,21611-13,34859-13,37096-13,53195-13 по 53211-13)
№2786 от 2021.12.09 О внесении изменений в сведения об утвержденных типах средств измерений 17727-11, 64650-16
№575 от 2022.03.09 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (1)
№2506 от 2022.10.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Пивоваренная продукция и напитки безалкогольные" (ТК 175)
Наличие аналогов СИ: Анализаторы рентгенофлуоресцентные портативные (S1 TITAN SPX, S1 TITAN SMX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bruker AXS Handheld Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41184-09 01.09.2014 |
Анализаторы рентгенофлуоресцентные портативные, S1 TurboSD LE; S1 SORTER Фирма "Bruker AXS Handheld Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53193-13 11.04.2018 |
Анализаторы рентгенофлуоресцентные портативные, S1 TITAN SPX, S1 TITAN SMX Фирма "Bruker AXS Handheld Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
71944-18 27.07.2024 |
Анализаторы рентгенофлуоресцентные портативные, TRACER 5i, S1 TITAN, CTX Фирма "Bruker AXS Handheld Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Кто поверяет Анализаторы рентгенофлуоресцентные портативные (S1 TITAN SPX, S1 TITAN SMX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 12 | 1 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 42 | 6 | 1 | 36 | 1 | 39 | 1 | 36 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 8 | 0 | 8 | 0 | 7 | 0 | 7 | ||
| Филиал АО «Концерн Росэнергоатом» - Белоярская атомная станция (1744) | 6 | 0 | 6 | 0 | 3 | 0 | 3 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 8 | 0 | 6 | 1 | 5 | 0 | 4 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 9 | 0 | 9 | 0 | 8 | 0 | 8 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 26 | 2 | 22 | 0 | 20 | 2 | 18 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 5 | 0 | 4 | 0 | 1 | 0 | 1 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Нижнетагильский ЦСМ» (91) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 52 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 23 | 0 | 20 | 0 | 16 | 0 | 16 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 8 | 0 | 7 | 1 | 8 | 0 | 7 | ||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АЗ Инжиниринг" (RA.RU.312199) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "АЗ-И" (RA.RU.312199) | 23 | 2 | 0 | 22 | 0 | 15 | 0 | 15 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 22 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 8 | 1 | 0 | 8 | 0 | 5 | 0 | 5 | |
| Филиал АО «Концерн Росэнергоатом» - Балаковская атомная станция (1744) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИВИМЕТ" (RA.RU.314313) | 5 | 3 | 0 | 5 | 0 | 3 | 0 | 3 |
Стоимость поверки Анализаторы рентгенофлуоресцентные портативные (S1 TITAN SPX, S1 TITAN SMX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
7106 | 10069 |
|
ФБУ Иркутский ЦСМ Иркутская область |
8145 | 10069 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
7737 | 10069 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
12360 | 10069 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
12360 | 10069 |
Программное обеспечение
Программное обеспечение идентифицируется при включении анализатора путем вывода на экран наименования ПО.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
BrukerElemental S1 |
Bruker Elemental S1 |
1.0.1.80 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 «С» - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Пломбировка приборов конструкцией анализаторов не предусмотрена.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на каждый экземпляр спектрометра в виде наклейки, а также на титульный лист Руководства по эксплуатации спектрометра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений содержатся в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам рентгенофлуоресцентным портативным S1 TITAN SPX; S1 TITAN SMX
1. МИ 2639-01 "ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах"
2. Техническая документация фирмы «Bruker AXS Handheld Inc.».
Поверка
Поверка осуществляется по методике поверки (Приложение Б к руководству по эксплуатации “Методика поверки”), утвержденной ГЦИ СИ ФБУ "Ростест - Москва " 21.05. 2012 г. Средства поверки: Стандартные образцы состава стали (ГСО 7860-2000).Для поверки могут применяться другие стандартные образцы в соответствии с аттестованной МВИ пользователя.
Изготовитель
Фирма «Bruker AXS Handheld Inc.», США, Kennewick, WA-USA, e-mail: hhsales@bruker-elemental.net, hhservice@bruker-elemental.net, тел.: +1(509) 783-98-5,Факс: +1 (509) 735-96-96.
Заявитель
ООО «Мелитэк», 117342, Москва, ул.Обручева, д. 34/63, стр.1, тел./ факс: +7(495)781-07-85, e-mail: info@melytec.ru.
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»),117418, Москва, Нахимовский пр., 31, тел.: 129-19-11 факс: 124-99-96 email: info@rostest.ru
Анализатор представляет собой рентгенофлуоресцентный спектрометр, принцип действия, которого основан на измерении спектра вторичного рентгеновского излучения.
Первичное рентгеновское излучение, создаваемое рентгеновской трубкой взаимодействует с элементами анализируемой пробы и вызывает вторичное излучение, спектр которого зависит от элементного состава пробы.
Расчет массовой доли анализируемых элементов основан на зависимости интенсивности излучения от массовой доли элементов в пробе.
Конструктивно анализатор состоит из источника рентгеновского излучения, детектора, управляющей электроники и блока питания, скомпонованных в пыле и влагозащищенном корпусе из ударопрочного пластика.
В качестве источника рентгеновского излучения используется маломощная, рентгеновская трубка. Для регистрации излучения служит твердотельный высокочувствительный детектор высокого разрешения.
В модели S1 TITAN SPX детектор SDD - кремниевый дрейфовый детектор (Silicon Drift Detector). Типичное энергетическое разрешение < 145 эВ на линии 5,9 кэВ при скорости счета 100000 линий/сек.
В модели S1 TITAN SMX детектор SiPiN - кремниевый диод (Positive-in-Negative). Типичное энергетическое разрешение < 190 эВ на линии 5,9 кэВ.
Оба детектора работают при низкой температуре (от минус 30 до минус 50) оС и должны охлаждаться. Для охлаждения применяется элемент Пельтье.
Основное отличие детектора SDD - лучшее разрешение и высокая чувствительность к низкоэнергетическому излучению, что позволяет анализировать легкие элементы (Mg, Al, Si, P, S).
Анализатор оснащен встроенным компьютером с сенсорным дисплеем и USB портом для подключения к внешнему компьютеру и USB выходом для размещения флэш-карты.
Результаты измерений, включая снятые спектры, и результаты калибровок заносятся в память анализатора. Анализатор поставляется со встроенной библиотекой марок сплавов, которая может редактироваться и пополняться пользователем.
Перед измерением анализируемая поверхность образца должна быть очищена от загрязнения и освобождена от лакокрасочных покрытий.
Фото общего вида.
S1 TITAN SPX; S1 TITAN SMX
1 шт.
-
1 шт. (комплект)
-
2 шт.
1 шт.
1 шт.
1 экз.
-
1. Анализатор
-
2. Чемодан
-
3. Защитные окна
-
4. Аккумуляторы
-
5. Зарядное устройство
-
6. Эталонный образец
-
7. Руководство по эксплуатации с методикой поверки.
Лист № 4 Всего листов 4
|
Диапазон измерений массовой доли, % (при времени измерения 15 с) |
Пределы допускаемой относительной погрешности измерений, % |
|
От 0,1 до 0,5 вкл. |
50,0 |
|
Свыше 0,5 до 1,0 |
30,0 |
|
Свыше 1,0 до 99,9 |
10,0 |
|
Метод измерения |
Рентгенофлуоресцентный анализ | |
|
Способ регистрации |
параллельный | |
|
S1 TITAN SPX |
S1 TITAN SMX | |
|
Диапазон определяемых элементов |
Ca.U |
Mg.U |
|
Габаритные размеры, ВхШхД, мм не более |
280х90х250 |
280х90х250 |
|
Масса, кг, не более |
1,44 |
1,44 |
|
Напряжение питания |
7,2 В от встроенного аккумулятора. | |
|
Мощность эквивалентной дозы в любой доступной точке на расстоянии 0,1 метра от поверхности анализатора, мкЗв/ч не более |
1,0 | |
|
Время установления рабочего режима, мин, не более |
1,5 | |
|
Время измерения выбирается оператором |
От 3 с до 999с | |
Условия эксплуатации:
|
Диапазон температур окружающей среды, Со |
от минус 10 до плюс 50 |
|
Диапазон относительной влажности, % |
До 95 |
|
Диапазон атмосферного давления, кПа |
84.106,7 |
|
Время непрерывной автономной работы от аккумуляторной батареи, ч, не менее |
8 |
